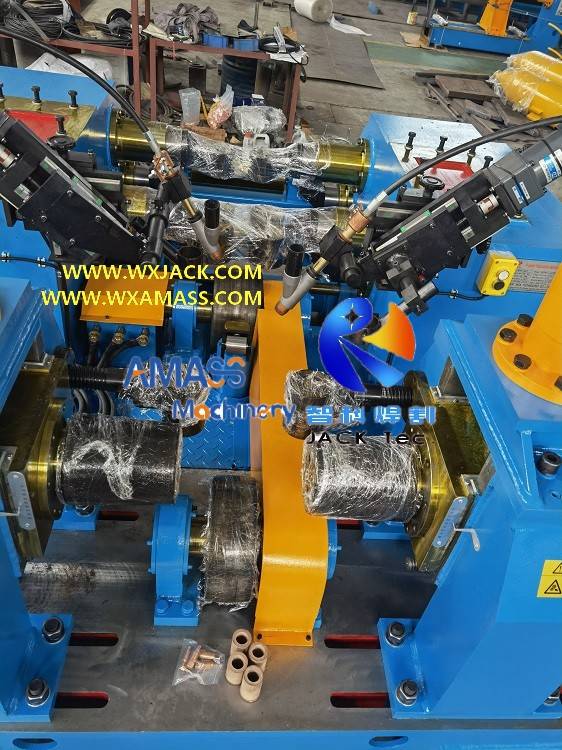

На прилагаемом изображении показан комплект ZHJ8020 для сборки двутавровых балок, сварки и правки, интегральная машина, только что завершенная установка и ввод в эксплуатацию, готовые к использованию в новой мастерской заказчика.Это основное технологическое оборудование для клиента на этом рабочем месте.
1. Когда выбирать станок для изготовления двутавровых балок на пиле ZHJ8020:
1) Вертикальный сварочный аппарат для двутавровых балок ZHJ8020, как показано в предыдущем разделе «Машина для изготовления двутавровых балок ZHJ8018», представляет собой оборудование для сварки двутавровых балок большего размера (машина для сварки двутавровых балок), но не широко используется;
2) Наиболее подходящая заготовка для этой модели, как показано на 2й изображение (еще один комплект ZHJ8020 «Три в одном станке для изготовления двутавровых балок», экспортированный в Россию), это большой размер H Beam / T Beam с относительно тонкой толщиной.Таким образом, мы можем назвать эту машину «крупномасштабным» автоматическим оборудованием для сварки двутавровых балок, но не «сверхмощным»;
3) Для сварки двутавровых и тавровых балок не только большого размера, но и большой толщины (отсюда большой вес), однопроходной сварки под флюсом (дуговая сварка под флюсом, высота сварочного шва 8–12 мм) с помощью этого автоматического сварочного аппарата для тавровой балки (двутавровой балки). Изготовление машины) недостаточно.Должна быть выполнена многопроходная SAW, который в таких условиях Линия по производству двутавровых балок для тяжелого режима работы и Машина для дуговой сварки под флюсом двутавровой балки правильный выбор.
2. Гаджеты управления в работе оборудования для сварки двутавровых балок SAW серии ZHJ:
Конструкция оборудования для автоматической сварки двутавровых балок серии ZHJ (и серии PHJ) производства Wuxi JACK отличается тонкостью и тщательностью.Приведем один пример в его сборочном и сварочном узлах соответственно:
1) Ассемблинg в ZHJ8020 Вертикальный сварочный аппарат двутавровой балки:
a) Внимательно изучив технические характеристики машины для сварки и правки двутавровых балок серии ZHJ и аналога серии PHJ, мы можем обнаружить, что диапазон размеров фланцев различается между двумя группами: 150–750 мм для машины для изготовления двутавровых балок серии ZHJ и 200–200 мм. 800 мм для вертикальных сварочных аппаратов двутавровой балки серии PHJ.Это связано с рыночным спросом.Мы делаем его стандартизированным с годами накопления и обратной связи с клиентами;
b) Для станка для изготовления двутавровых балок серии ZHJ также доступна спецификация 200~800 мм, если это необходимо для заказчика.Пожалуйста, проверьте прикрепленный 3рд картина.Для любого диапазона размеров фланца (150~750 мм/200~800 мм) имеются фотоэлектрические концевые выключатели (защищенные корпусом желтого цвета) на обоих концах хода роликов выравнивания фланца.Который в работе машины для изготовления двутавровых балок излучает пятно красного света во время движения роликов выравнивания фланцев.Это предотвратит неправильную сборку сварочного аппарата вертикальной двутавровой балки сверх предельных размеров;
2) Сварка в ZHJ8020 Вертикальный сварочный аппарат двутавровой балки:
а) Пожалуйста, проверьте приложение 4й На рисунке показана сварочная горелка, применяемая в данном оборудовании для сварки двутавровых балок (сварочный аппарат для двутавровых балок).Как видно из фотографии, помимо привода двигателя постоянного тока на заднем конце, в передней части сварочной горелки находится механизм подачи сварочной проволоки;
b) Пружина с размерами корпуса черного цвета предназначена для регулировки силы натяжения в зависимости от диаметра сварочной проволоки, используемой в этом вертикальном аппарате для сварки двутавровых балок (аппарат для сварки тавровых балок).Просто отрегулируйте его в зависимости от фактического размера сварочной проволоки.
Мы представим больше устройств управления, используемых в этой машине для сварки и правки двутавровых балок, в разделе продуктов PHJ20 Сборка двутавровой балки Сварка Выпрямление Интегральная машина (Машина для изготовления двутавровых балок).(Рисунок 1)
3. Технические параметры ZHJ8020 Вертикальный сварочный аппарат двутавровой балки:
Для этого автоматического оборудования для сварки двутавровых балок ZHJ8020 (аппарат для сварки тавровых балок):
Технический параметр | ZHJ8020 Большой масштаб Три в одном Машина для изготовления двутавровых балок |
Высота паутины | 0,2 ~ 2,0 м |
Толщина паутины | 6 ∼ 32 мм |
Ширина фланца | 150 ~ 750 мм (200 ~ 800 мм доступно для индивидуальные) |
Толщина фланца | 6 ∼ 40 мм |
Заготовка (сварная двутавровая балка) Длина | 3 ∼ 15 м (по требованию заказчика может быть короче или длиннее) |
Рабочая скорость сборки/сварки Выпрямление | Рекомендуемая скорость 200~1200 мм/мин.(Правильный объем) (бесступенчатый частотно-регулируемый привод) |
Высота однопроходного сварного шва | Макс.8~12 мм за один проход, плоская угловая сварка под флюсом |
Заготовка (сварная двутавровая балка) Поперечное сечение | Только симметричный (относится к фланцевому соединению со стенкой) |
Габаритные размеры машины (Д×Ш×В) | 28м×4м×4,8 м |
конвейер | Вход/выход: длина 10~11 м каждый, по 3 сегмента; Один сегмент вождения, два сегмента холостого хода; Входной конвейер оборудован ручным станком (манипулятором) |
Режим вождения | Сборка/Выпрямление: Гидравлический цилиндр; Сварка: Электрический двигатель постоянного тока |
Режим сварки | SAW (дуговая сварка под флюсом, Сварочная проволока диаметром 2,5/3/4 мм), одинарная дуга |
Макс.Сварочный ток | До 1000 А для ПАВ |
