Позиция Станок для резки плазменной пластины с ЧПУ:
1) Станок для резки пластин с ЧПУ (Или станок газовой резки с ЧПУ) — это самый крупный продукт в семействе станков для резки полосовых пластин с ЧПУ;
2) Этот раздел продукции содержит общее представление о подразделении станка для резки с ЧПУ.
1. Использование станка газовой резки с ЧПУ серии CNC-CG:
1) Функция: Машина газовой резки с ЧПУ предназначена для резки листовой стали на металлической пластине --- Готовая продукция представляет собой металлические заготовки различного необходимого контура;

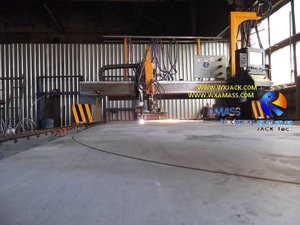

Уси ДЖЕК Станок для резки листового металла с ЧПУ в работе: (Рисунок 1)
2) Применимые заготовки: Эта группа станков для резки с ЧПУ может резать металлические пластины, большинство из них предназначены для резки углеродистой стали толщиной от 6 до 200 мм (стандартный станок для резки листов с ЧПУ предназначен для резки толщиной 100–150 мм);
3) Уникальные возможности станка газовой резки с ЧПУ: Хотя в настоящее время в отрасли существует четыре типа технологии резки металлических листов: газовая резка, плазменная резка, лазерная резка и гидроабразивная резка, остальные три типа применимы для резки листов тонкой и средней толщины.Для резки листов большой толщины (≥35 мм) машина газовой резки с ЧПУ имеет несравненные преимущества;
4) Режущая среда станка газовой резки с ЧПУ: Одним из необходимых режущих газов этого станка для резки листового металла с ЧПУ является кислород (кислород для резки и кислород предварительного нагрева);Другой — либо ацетилен (большая часть), либо пропан (меньшая часть).В этом смысле станок газовой резки с ЧПУ можно рассматривать как использующий технологию резки пластин кислородно-ацетиленовым способом;
5) Форма применения станка газовой резки с ЧПУ:
а) Для этого оксиацетилен Станок для резки полосовых пластин с ЧПУБольшая часть оборудования представляет собой комбинацию станка для плазменной резки с ЧПУ, станка для резки полосовых пластин и/или станка для резки тройных пластин:
б) Оснащен ленточной или тройной горелкой. Станок для резки пластин с ЧПУ имеет возможность прямой резки формы пластины и продольной резки по оси X/Y в горизонтальной плоскости, а также скашивания кромок (так же, как Краевой фрезерный станок), что делает его универсальным станком для резки с ЧПУ;
6) Широкое использование станка для резки пластин с ЧПУ: Как и другие станки для резки полосовых листов с ЧПУ, станки газовой резки с ЧПУ могут использоваться как самостоятельное оборудование на любом объекте производственной отрасли;
7) ЧПУ-CG4000 Станок для резки пластин с ЧПУ: Кроме того, станок для резки полосовых пластин с ЧПУ длиной 4000 мм (относится к пролету портала) является основным и первым оборудованием с точки зрения технологического процесса и компоновки. Линия по производству двутавровых балок и Линия по производству коробчатых балок.
2. Структура машины газовой резки с ЧПУ:

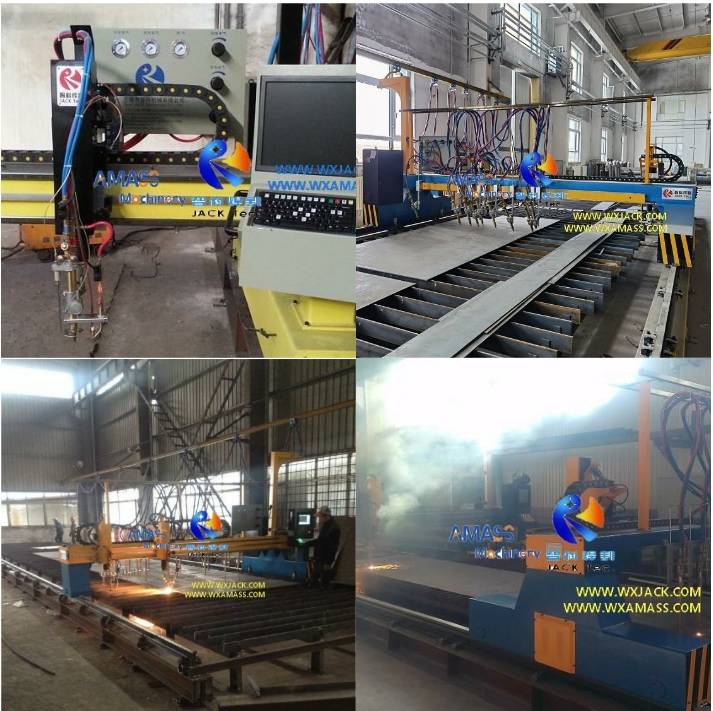

Структуру типичного комплекта станка для резки листовой стали с ЧПУ см. на рисунке ниже:
（
Рис.2）
1) Продольный рельс;
2) Продольно-передвижной агрегат;
3) Блок передачи стальной ленты;
4) Механическая основная рама станка для резки полосовых пластин с ЧПУ;
5) Поперечное перемещение;
6) Горелка для газовой резки с ЧПУ (стандартная конфигурация — два комплекта станка для резки полосовых пластин с ЧПУ);
7) Горелка для резки полос (стандартная конфигурация состоит из девяти комплектов станка для резки полосовых пластин с ЧПУ);
8) Поперечная кабельная тяговая цепь;
9) Подвесная стойка для газовых трубок;
10) Панель режущего газа Машина газовой резки с ЧПУ;
11) Режущая платформа (изготавливается заказчиком);
12) Станция управления платой с ЧПУ станка для резки листового металла с ЧПУ;
13) Продольная кабельная стойка;
14) Кронштейн продольной кабельной стойки (изготавливается заказчиком) станка для резки полосовых пластин с ЧПУ;
15) Опора портальной балки режущей платформы (подготавливается заказчиком)
В следующих разделах о продукции мы подробно расскажем о каждом из этих узлов, применяемых в станках газовой резки с ЧПУ.
3. Классификация станков газовой резки с ЧПУ в зависимости от размера портала:
1) Модель «Стандарт»: Стандартный размер станка для резки полосовых пластин с ЧПУ имеет пролет портала 4000 мм (что означает, что межосевое расстояние двух частей продольных направляющих составляет 4000 мм), что может удовлетворить потребности самой большой группы клиентов;
2) Модели «Сделано на заказ»: Исходя из этого, станок для газовой резки с ЧПУ также имеет пролет портала 3000 мм/5000 мм и шире.Самый большой на данный момент составляет 15 000 мм;
3) Темы охватывали: В следующих разделах о продукции мы продолжим знакомить со стандартными и изготовленными на заказ моделями/основными узлами станка для плазменной резки с ЧПУ, станка для резки полосовых пластин и станка для резки тройных пластин.
4. Технические параметры Станок для резки пластин с ЧПУ:
Для каждой модели станка газовой резки с ЧПУ мы укажем ее в соответствующем разделе продукции.
