Базовая конфигурация CG4000 Станок для резки листового металла с ЧПУ с одним приводом

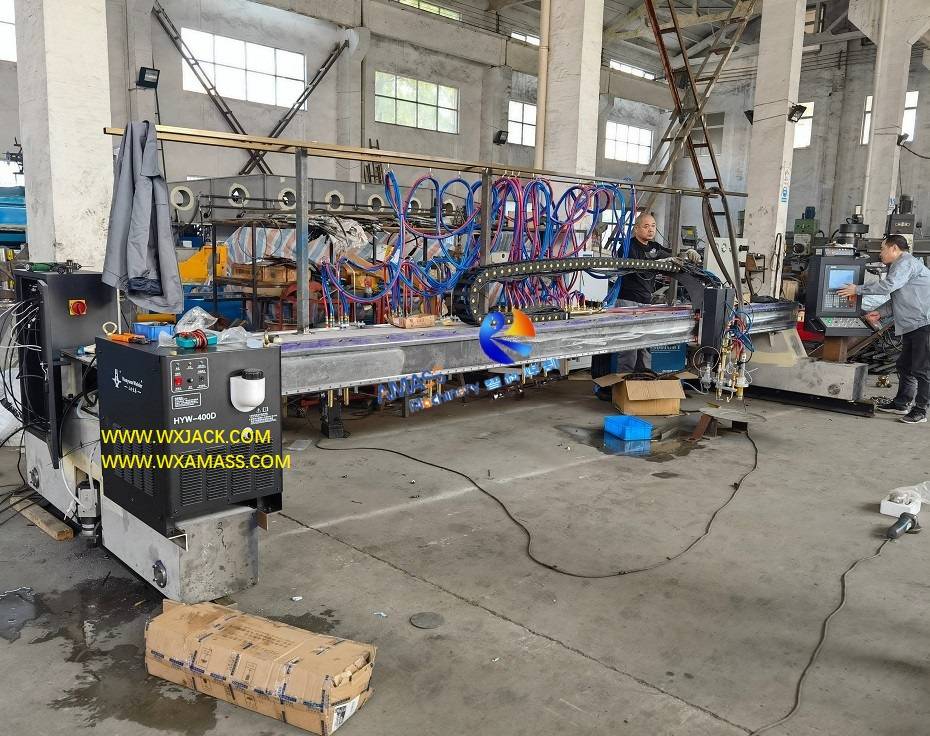

Изображение комплекта станка для газовой резки с ЧПУ CG4000, см. первое фото.Это модель базовой конфигурации в семействе станков для резки полосовых листов с ЧПУ, а также одна из самых популярных.В определенном отношении эту модель можно рассматривать как «стандартный продукт» станка для резки с ЧПУ, потому что эта модель охватывает самую большую группу потребностей клиентов, почти всех клиентов без особых требований (таких как более широкий размер резки или большее количество резаков). ) считают эту модель полезной для них.Итак, мы начинаем обсуждение конкретных моделей станков газовой резки с ЧПУ с этой модели.

1. Название продукта и его значение в станке для газовой резки с ЧПУ:

Вообще говоря, модель продукта представляет собой критические характеристики этой группы машин.И машина для резки пламенной пластины с ЧПУ не является исключением: (Рисунок 1)

1)      'CG' означает 'газовая резка', это аббревиатура на китайском языке;

2)      '4000' Означает 'Пролет рельсов 4000 мм' (4 м), это представляет собой ширину резки станка с ЧПУ;

3)      'Одноприводный' Относится к 'Одна сторона движения станка приводится в действие серводвигателем, а другая сторона работает на холостом ходу'.Для станка для резки листового металла с ЧПУ с пролетом рельса 4000 мм и менее это возможное предложение;

4)      Все наши продукты станка для резки полосовых пластин с ЧПУ имеют свою модель таким образом;

5)      Для рельсового пролета 4 м и менее, например, 3 м, один привод может удовлетворить потребности большинства приложений.Таким образом, по умолчанию для этих станков для газовой резки с ЧПУ используется один привод.Клиенты, которым нужна предельно высокая точность резки, могут специально оговорить двойной привод: (Рис.2)

6)      Для станка с ЧПУ для резки пластин с пролетом более 4 м, например, 5 м, необходим двойной привод.

2.     Применение станка для газовой резки с ЧПУ:

1)      Станок для резки полосовых листов с ЧПУ CG4000 объединяет в себе функции газопламенной резки с ЧПУ для резки листового металла и станка для резки полосовых листов для резки полосовых листов: (Рис.3,4)

2)      Этот 4-метровый станок для резки с ЧПУ является основным и незаменимым оборудованием практически на всех предприятиях по производству металлоконструкций.С точки зрения резки формы пламени, эта машина для резки пластин с ЧПУ может резать металлические пластины, в большинстве своем из углеродистой стали, на различные требуемые контуры и размеры;

3)      С точки зрения резки листового металла, этот станок для газовой резки с ЧПУ можно использовать для высокоскоростной резки, подготавливая к последующей рабочей станции сварки, сборки и т. д. По этой причине станок для газовой резки с ЧПУ обычно занимает позицию первого оборудования в компоновке Линия по производству двутавровых балок и Линия по производству балок BOXили впереди другого оборудования для доставки готовой продукции, такого как Машина для изготовления двутавровых балок.

3.     Конфигурация станка для газовой резки с ЧПУ:

В одном комплекте станка для газовой резки полосовых пластин с ЧПУ CG4000 он имеет основные узлы:

1)     Механическая система и ее приводные и трансмиссионные узлы станка для резки с ЧПУ: (Рис.5)

а)  основная рама подвижного типа с пролетом 4 м;

б)  Рельсы для резки длиной 15 м;

в)  Один комплект серводвигателя и редуктора;

г)  Один комплект Precision Gear и Rack;

д)  Сервопривод пламенного резака, подвижная каретка и подъемник резака, вспомогательные функциональные элементы автоматического запальника и регулятор высоты резака емкостного типа;

2)     Система резки станка с ЧПУ: (Рис.6)

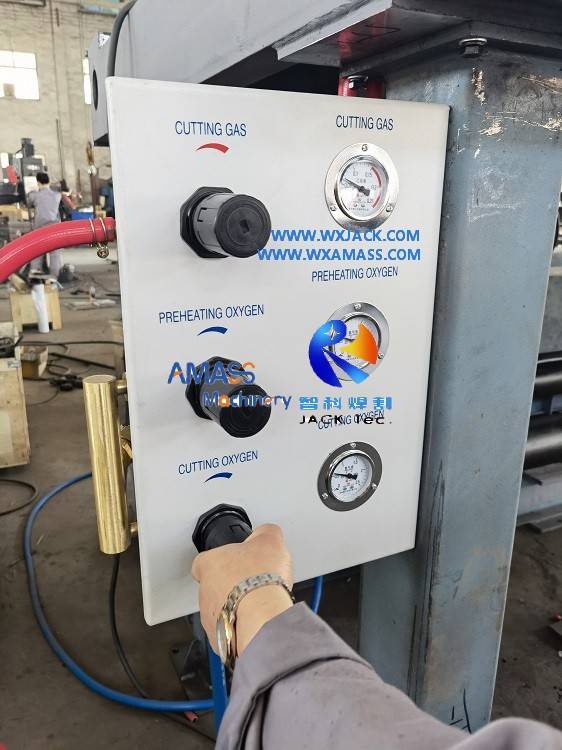

а)  Газовая панель;Газовые трубки и их подвесная стойка;

б)  Резаки для кислородно-ацетиленовой резки пластин: два комплекта резака с ЧПУ и девять комплектов резака для полосовой резки;

в)  Режущая платформа для укладки стального листа;

3)     Система управления станком с ЧПУ: (Рис.7)

а)  CNC (Несколько брендов на выбор) система управления, например: китайский STARTFIRE, FANGLING, испанский FAGOR, американский EDGE;

б)  Электрическая панель управления и панель управления;

в)  Кабели и их буксировочная цепь.

4.     Технические параметры станка газопламенной резки с ЧПУ:

Ниже приведены технические параметры станка для резки полосовых листов с ЧПУ базовой конфигурации.

(Станок для газовой резки с ЧПУ):
