Прилагаемые шесть объединенных фотографий отражают многообразие станков с ЧПУ для резки полосовых пластин, которые компания Wuxi JACK поставляла клиентам на протяжении последних десятилетий.В этом разделе продуктов у нас будет краткий обзор всех видов станков для резки листового металла с ЧПУ в целом.
а) Его можно разделить на две большие категории: станок для плазменной резки с ЧПУ и станок для резки с ЧПУ для пламенной резки.Оба являются основным и незаменимым первым рабочим оборудованием в обрабатывающей промышленности для выполнения разнообразных операций резки листового металла (иногда сверления).Машину можно увидеть почти на каждом углу в разных отраслях и странах;

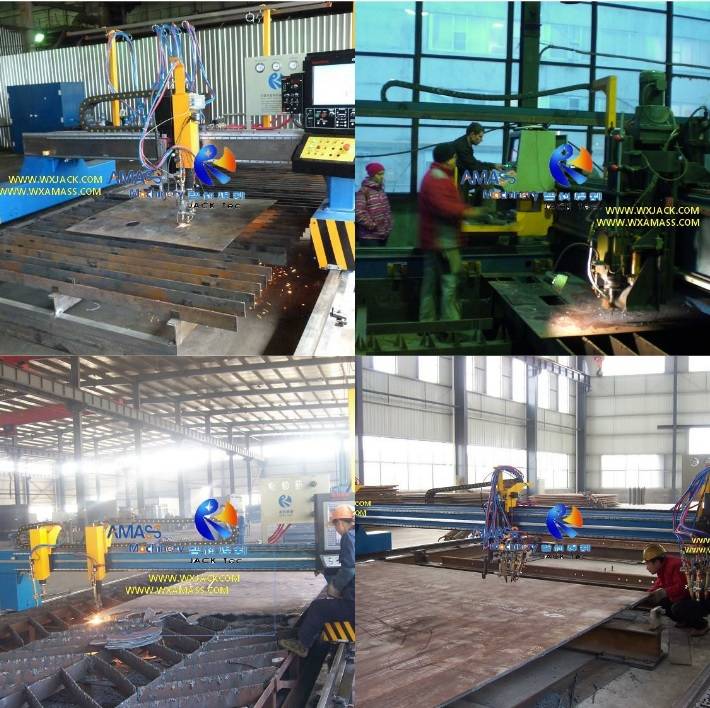

б) Основные задачи, которые может выполнять эта серия продуктов, включают: фигурную резку (станок для резки листового металла с ЧПУ);Резка полосы (машина для резки полосы);Скос кромки (машина для тройной резки пластин);Сверление отверстия (станок с ЧПУ для резки и сверления пластин) на металлической пластине различных типов: (Рис1,2,3,4)
в) Заготовки, подлежащие резке на станке для резки полосовых пластин с ЧПУ, варьируются от самых маленьких размеров шириной 1,5 м и длиной 3 м до самых больших размеров шириной 15 м и длиной 15 м (или даже длиннее).Среди них стандартный размер станка для резки листового металла с ЧПУ составляет 4 м в ширину и 15 м в длину;
а) Резка металлических пластин является первым шагом во всех технологических процессах.До внедрения станка для резки полосовых пластин с ЧПУ этот шаг выполнялся вручную, что было низкой эффективностью с низким и нестабильным качеством резки;
б) Благодаря автоматизации резки металлических листов на станке для резки полосовых листов с ЧПУ этот шаг становится намного более продуктивным, высоким стандартом и стабильным качеством.
1) И машина для плазменной резки с ЧПУ, и машина для резки с ЧПУ для резки пластин с ЧПУ работают по типу механического каркаса, оснащенного системой резки с оксиацетиленовым или плазменным источником питания и управляемого с помощью системы ЧПУ;
2) Механический каркас наиболее распространен в портальном подвижном типе, который во время работы перемещается со скоростью резания, выполняя резку листа в продольном направлении: (Рис.5)

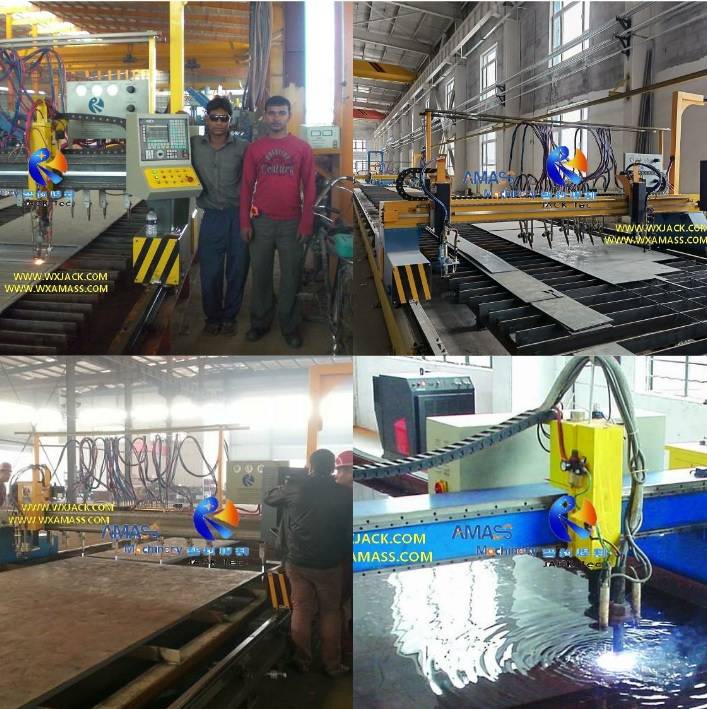

3) Иногда станок для резки пластин с ЧПУ работает в стиле настольного или подводного типа для удовлетворения конкретных потребностей: (Рис.6)
4) Пламенные и плазменные резаки установлены на портальной балке станка для резки полосового листа с ЧПУ и перемещаются со скоростью резки во время работы, выполняя резку листа в поперечном направлении: (Инжир.7)
5) Высота этих резаков приводится в движение двигателями переменного тока, в зависимости от толщины заготовки и требований технологии резки.Это движение резаков вверх и вниз может быть реализовано двумя способами: либо посредством вмешательства человека в управление переключателем, либо с помощью регулятора высоты резака.Контроллер высоты емкости используется в станке для резки листового металла с ЧПУ, а регулятор высоты дугового напряжения используется в станке для резки листового металла с ЧПУ.Для ознакомления с этими регуляторами высоты резака, пожалуйста, ознакомьтесь с разделом о продуктах 'Плазменная и газопламенная полоса 4м Станок плазменной резки с ЧПУ';
6) Система резки пламени и плазмы установлена на портальной балке станка для резки с ЧПУ: (Рис.8,9)
а) Для ознакомления со стандартным станком для резки пластин с ЧПУ с пламенем, пожалуйста, ознакомьтесь с разделом «Продукция» 'Базовая конфигурация CG4000 Станок для резки полосовой стали с ЧПУ с одним приводом';
б) Для ознакомления со стандартным станком плазменной резки с ЧПУ, пожалуйста, ознакомьтесь с разделом «Продукция» 'Многофункциональная режущая способность CG4000 Станок для плазменной резки с ЧПУ с двойным приводом'.
Ниже приведены технические параметры газопламенной и плазменной резки с ЧПУ серии CNC-CG:
Станок для резки пластин с ЧПУ серии CNC-CG (Машина для плазменной резки с ЧПУ, Станок для газовой резки с ЧПУ) | |
Резка пролета рельса | (1500~15000) мм |
Действительная ширина заготовки | (80~14200) мм |
Длина железной дороги | 15000 мм (Может быть изготовлено по специальному заказу) |
Макс.Длина рабочей части | 12000 мм (Может быть изготовлено по специальному заказу) |
Режим привода для Gantry Movement | Одинарный или двойной размер с серводвигателями |
Привод для режущей головки | Сервопривод |
Стиль резки | Оксиацетилен, плазма |
Мин.к Макс.Толщина резки пламенем | 6 ~ 150 мм (специально для 200 мм) |
Мин.к Макс.Толщина плазменной резки | 1 ~ 22/ 25/ 30/35/ 45 мм (в зависимости от модели плазменной источник питания) |
Общая точность позиционирования | ± 0,5 мм |
