Станок для резки листового проката серии CG является «самым простым» и «самым первым» в семействе продуктов станков для резки листового проката с ЧПУ серии CNC-CG.

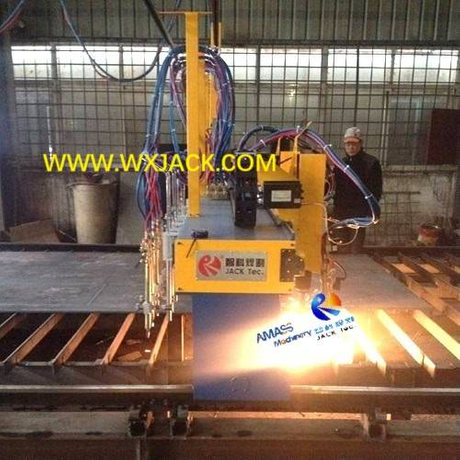

а) Станок для резки листового проката предназначен для резки щелевого листа и/или резки углеродистой стали в продольном и/или поперечном направлении кислородом и режущим газом (ацетиленом или пропаном).Таким образом, он имеет полное название «Машина для газовой резки листового проката» или «Ацетиленокислородная резка листового проката».Пожалуйста, смотрите второе фото;
б) Конечным продуктом станка для резки полосовых пластин являются прорези из углеродистой стали и металлические пластины в форме полос различных размеров: (Рисунок 1)
в) Машина для газопламенной резки полосовых пластин имеет те же функции, что и машина для резки, но отличается конструкцией и принципом работы.
а) Станок для резки пластин с пламенем имеет самую длинную историю в семействе станков для резки пластин с ЧПУ до появления системы ЧПУ;
б) In Линия по производству двутавровых балок и или Линия по производству балок BOX, Станок для резки полосовых пластин более применим, чем станок для резки полосовых пластин с ЧПУ, потому что в такой ситуации ему требуется только прямая резка без контурной резки (и ЧПУ);
я. Либо в сочетании с ЧПУ, системой сервопривода и резаком с ЧПУ, чтобы составить машину для газовой резки полосы с ЧПУ;
II. Или по-прежнему использоваться в качестве единственной машины для резки полосы оксиацетиленовой плиты;
III. Иногда машина также оснащена одним или несколькими наборами тройных резаков, чтобы получить больше возможностей для использования.

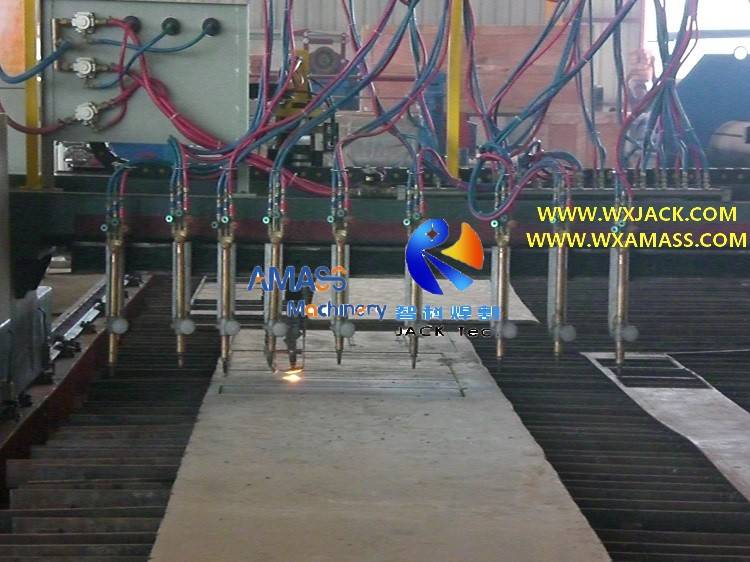

1) Стандартный продукт машины для резки листового металла имеет девять комплектов резаков для резки полосы в пролете рельса машины длиной 4 м (общая допустимая ширина резки такой машины составляет 3,2 м): (Рис.2)
2) Из которых расстояние между каждым из полосовых резаков можно отрегулировать вручную в зависимости от требуемой ширины резки готового продукта;
3) Количество полосовых горелок в одном комплекте машины для резки полосовой стали может быть больше или меньше девяти комплектов в зависимости от требований заказчика.;
4) Как и машина тройной резки, машина газопламенной резки листового проката с пролетом рельсов более 4 м должна иметь двойной привод, что может быть реализовано только с ЧПУ и его сервоприводом.Для этого, пожалуйста, проверьте раздел продукта 'Высокоскоростной станок с ЧПУ CG5000 для резки тройных пластин для скашивания кромок';
5) Для станка для резки пластин с пролетом 4 м и меньшего количества пламенных полос его система управления проста: только контактор и реле для управления работой станка.
1) Как один из видов продукции станка для резки полосовых листов с ЧПУ, станок для резки полосовых листов имеет универсальную структуру передвижного портала вдоль рельсов;
2) В его состав входят три основных блока:

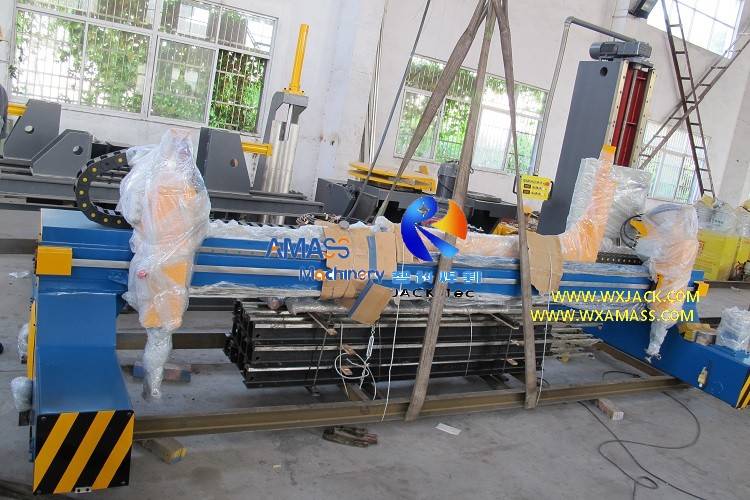

а) Механический блок корпуса машины и рельсов, а также режущей платформы: (Рис.3)
б) Система термической резки центральной газовой панели, метры (пожалуйста, проверьте приложенные пятое и шестое изображения), газовые трубки, резак для полос (отличается от одного резака с ЧПУ) в машине для газовой резки полос: (Рис.4)
в) Система управления и панели управления машины для резки полосовых пластин.
Ниже приведены технические параметры комплекта станка для резки полосовых пластин CG4000 стандартного размера и конфигурации:
Стандартный размер и конфигурация 4-метровая машина для резки пластин с пламенем | |
Резка пролета рельса | 4000 мм |
Мин.к Макс.Работа Ширина изделия | 80 ~ 3200 мм |
Резка железнодорожной длины | 15000 мм |
Максимальная длина заготовки | 13000 мм |
Электрический способ управления | Реле переменного тока |
Привод для портального движения | Одинарный привод (Для пролетов рельсов 5 м и выше следует двойной привод) |
Количество резаков для резки полосы | 9 комплектов |
Мин.к Макс.Одиночная толщина резки | 6 ~ 150 мм (специально для 200 мм) |
Мин.к Макс.Скорость резки | 100 ~ 1000 мм/мин. |
