DX6080 Фрезерный станок для торцевой поверхности балки для тяжелых условий эксплуатации

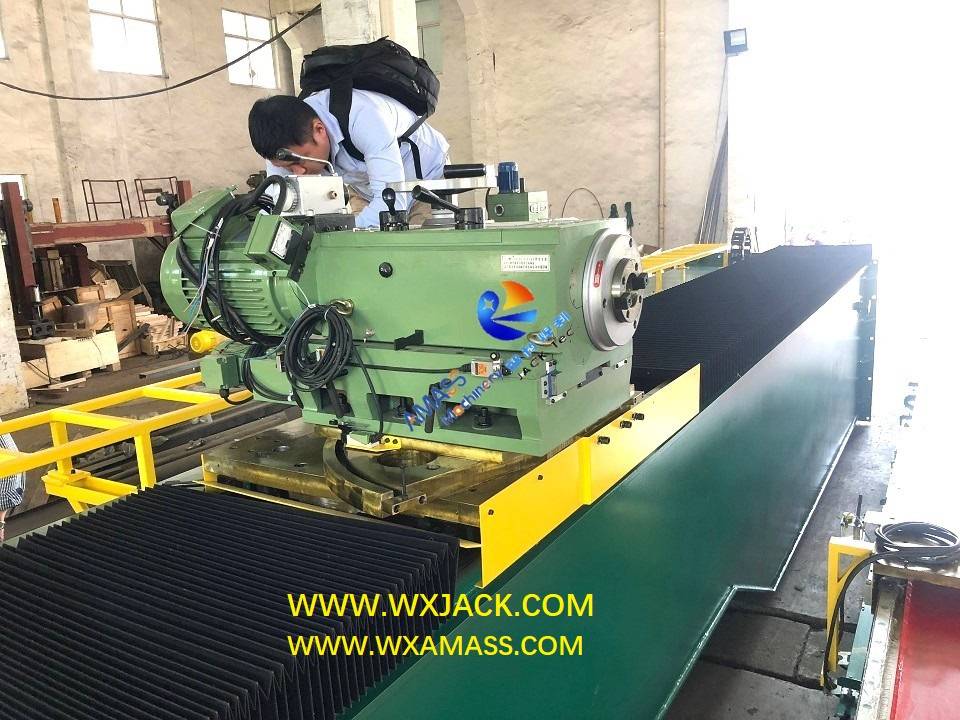

Прилагаемые фотографии были сделаны на комплекте сверхмощного фрезерного станка для торцов двутавровой балки DX6080 на площадке клиента во Вьетнаме, поставленном в 2018 году компанией Wuxi JACK.

1. Краткое описание фрезерного станка для торцов двутавровых балок для тяжелых условий эксплуатации DX6080:

1)  Специализация модели: DX6080 Высокопроизводительный торцевой фрезерный станок для двутавровых балок является крупнейшей моделью своего семейства продуктов на рынке, а также в отрасли станкостроения.Это самый сложный из фрезерных станков для торцевых торцевых балок большой двутавровой балки, в котором используются самые сложные методы и технологические процессы изготовления. Фрезерный станок для торцевых торцевых балок серии DX в промышленности;

2) Назначение машины:  Клиент приобрел этот комплект большого станка для полировки торцов крупногабаритных элементов конструкции: В конце 2018 года этот комплект торцевого фрезерного станка для большой двутавровой балки DX6080 был экспортирован клиенту в Ханое, Вьетнам.

2. Модернизация проектирования и производства фрезерного станка для торцевой поверхности большой двутавровой балки DX6080:

Чтобы удовлетворить требования клиентов и обеспечить непревзойденную производительность оборудования, этот сверхмощный фрезерный станок для торцов двутавровой балки DX6080 был модернизирован по многим аспектам на основе стандартной конструкции:

1) Предмет расчета и проверки силы на фрезерном станке для торцевой поверхности большой двутавровой балки:

а) Производство на этом большом Фрезерный станок для торцевой поверхности двутавровой балки специального размера не терпит ошибок и дефектов: это приведет к неизмеримым потерям для клиента и Wuxi JACK;

б) Итак, расчет силы был подтвержден с помощью компьютерного анализа методом конечных элементов;

в) Процесс сборки был заранее смоделирован с помощью VDRA (виртуальный анализ реалистичного проектирования) перед фактической сборкой сверхмощного фрезерного станка для торцевых торцевых двутавровых балок;

г) DFMEA (Анализ последствий режима отказа при проектировании) и PFMEA (Анализ последствий режима отказа в процессе) были созданы для обеспечения 100% точности каждого размера и конструкции фрезерного станка для торцевых торцевых балок с большой двутавровой балкой;

2) Полностью управляемая технология обработки торцевых торцов больших двутавровых балок:

Есть китайская поговорка: «Количественные изменения влекут за собой качественные изменения».Хотя тот же принцип торцевого фрезерования и та же конструкция станка, что и нормальный размер фрезерного станка для двутавровой балки, существенное увеличение всех типоразмеров машинных агрегатов сделал этот сверхмощный фрезерный станок для двутавровых балок DX6080 совершенно новый с точки зрения:

а) Необходимо еще раз рассчитать все параметры фрезерного станка для торцевой поверхности большой двутавровой балки на основе основных данных, включая грузоподъемность направляющей, прочность и жесткость станины станка, ход перемещения и частоту вращения фрезерной головки и т. д.;

б) Механическая обработка элементов конструкции, сварка и сборка рамы машины требуют строгого и тщательного контроля процесса. Машинная станина длиной 10,6 м. и Вертикальная колонна высотой 8,3 м. были обработаны как цельные детали на портальном фрезерном станке, а не собраны вместе.Шестиметровый ходовой винт для вертикальной передачи этого фрезерного станка с торцевой торцевой балкой с большой двутавровой балкой также изготавливается из цельного куска сырья на большом токарном станке;

в)  Пожалуйста, проверьте ниже  Эскиз общей конструкции фрезерного станка для торцевых торцов большой двутавровой балки DX6080: (Инжир.)

Возьмем несколько размеров в качестве примера фрезерного станка для торцевой поверхности большой двутавровой балки DX6080:

я. В DX-6080 высота станины составляет 700 мм по сравнению с 500 мм в обычных моделях фрезерных станков для торцов двутавровых балок;

ii. Длина стороны поперечного сечения вертикальной колонны составляет 1600 ~ 1700 мм. Это имеет жизненно важное значение для всего комплекта фрезерного станка для торцевой поверхности большой двутавровой балки DX6080;

iii. Общая длина машины составляет 11 м, общая ширина около 2 м и общая высота 9,5 м.Как вы можете определить его гигантские габариты по приложенным фотографиям;

iv. Приводные двигатели обоих направлений имеют мощность 5,5–6 кВт по сравнению с 2–3 кВт в обычной модели фрезерного станка для торцов двутавровой балки DX6080;

в.   Фрезерная головка имеет более широкий диапазон вращения (-45° ~ +45°) по сравнению с (0° ~ +45°) в обычных моделях;

VI. Расширение и сжатие фрезерной головки имеет больший ход - 250 мм по сравнению со 100 мм в обычных моделях торцевых фрезерных станков с двутавровой балкой;

3) Дополнение к фрезерному станку для торцевых торцов большой двутавровой балки:

а) С станиной станка длиной 11 м и колонной высотой 8,3 для перевозки сверхмощного фрезерного станка с двутавровой балкой DX6080 требуется 2 40-дюймовых контейнера;

б) Весь процесс подъема, упаковки и отгрузки требует тесного сотрудничества.Пожалуйста, прикрепите 5^й и 6^й фото.Фрезерный станок для торцевых двутавровых балок малого и среднего размера, пожалуйста, проверьте раздел продукции на сайте DX0820/  DX1520/ DX3030.

3. Технические параметры DX6080  Большой фрезерный станок для торцов двутавровой балки:

Ниже приведены параметры этого сверхмощного фрезерного станка для торцов двутавровой балки DX6080:
