На прилагаемых шести фотографиях показаны несколько вариантов применения станка газопламенной резки с ЧПУ серии CG на объекте заказчика.

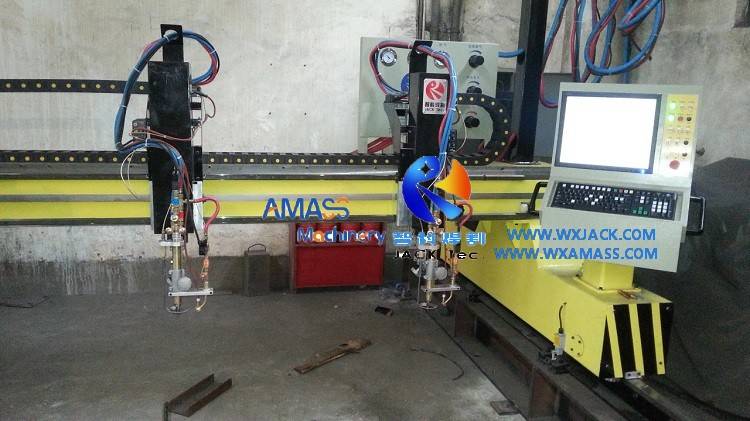

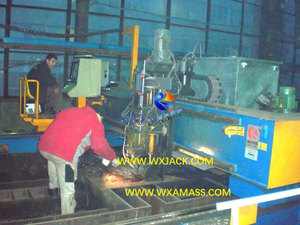

а) Одиночный резак с ЧПУ: Это для резки формы пламени.Вообще говоря, в одном комплекте станка для газовой резки с ЧПУ обычно имеется от одного до трех комплектов таких резаков: (Рис.1,2)

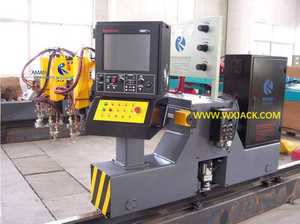

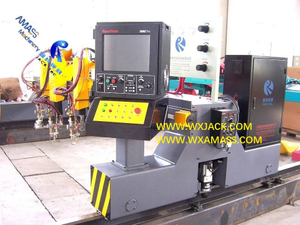

б) Пламенный тройной резак: Это для тройной резки листа пламенным кислородом и ацетиленом, чтобы сделать сварочную канавку на кромке заготовки.В одном комплекте пламенного станка с ЧПУ обычно имеется от одного до трех комплектов таких резаков.Кроме того, иногда существуют специальные станки для резки пластин с ЧПУ с тройным пламенем.Если у вас есть любопытство, пожалуйста, проверьте раздел продукта 'Высокоскоростной CG5000 Тройной станок для газопламенной резки с ЧПУ для скашивания кромок'; (Рис.3,4)

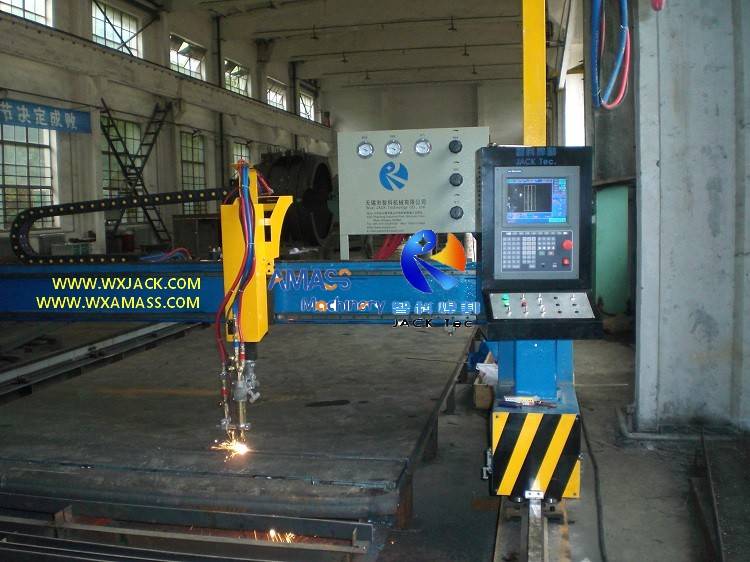

в) Газовый резак: Используется для резки листового проката, разделения пластин из углеродистой стали на несколько частей длинных узких досок.Так же, как и тройная резка, существуют также полноцелевые машины для газовой резки полосы с ЧПУ.Пожалуйста, проверьте раздел продукта 'Высокоэффективный станок для резки пластин с ЧПУ с гибким размером'. В одном комплекте станка для резки с ЧПУ стандартная конфигурация составляет девять комплектов резаков для полос; (Рис.5,6)
а) Станок для газопламенной резки полосы с ЧПУ использует одиночный и/или двойной привод для своего рамного портала, перемещающегося по продольным рельсам.Станок для резки с ЧПУ имеет стабильную работу, хорошую конфигурацию, высокую производительность, которую можно использовать для резки заготовок из углеродистой стали, марганцевой стали малого, среднего и большого размера;
б) Количество резаков для резки полосы в машине для резки полосы с ЧПУ может быть гибко изготовлено в зависимости от требований заказчика, как и в случае с одним резаком с ЧПУ для резки формы листа;
в) Контроллер высоты емкостной горелки является плюсом для повышения производительности газопламенной резки станка с ЧПУ.Для ознакомления с этой единицей управления качеством, пожалуйста, ознакомьтесь с разделом «Продукт» 'Плазменная и газопламенная машина для резки листового металла с ЧПУ длиной 4 м'. (Рис.7)
а) Он изготовлен из квадратной трубы, сваренной по форме, с хорошей прочностью и жесткостью, высокой точностью, малым собственным весом и небольшой инерцией;
б) Все элементы сварочной конструкции станка для резки с ЧПУ проходят обработку для снятия напряжения посредством вибрационного старения, что эффективно предотвращает возникновение структурной деформации в станке;
а) Движение в обоих направлениях передается с помощью семиступенчатой прецизионной передачи и зубчатой рейки.Поперечные параллельные направляющие - это высокоточные линейные направляющие для тяжелых условий эксплуатации: (Рис.9)
б) Продольные ходовые рельсы станка для резки листового металла с ЧПУ развернуты со специально изготовленными точно обработанными стальными рельсами, полностью обеспечивающими стабильное движение всего комплекта станка для резки с ЧПУ во время процесса резки, долговечны и имеют хороший внешний вид: (Рис.10)
в) Редукторы серводвигателя с двусторонним движением также являются планетарным редуктором высшего уровня, который может идеально обеспечить точность и баланс движения станка с ЧПУ: (Рис.11)
а) Это источник энергии для газовой резки на станке для газовой резки с ЧПУ.Он состоит из газовых трубок, регулирующих клапанов, центральной панели подачи;
б) В станке газопламенной резки с ЧПУ газовая система контролируется как единое целое, с клапаном давления, манометром, газовой трубой и соответствующими аксессуарами, расположенными по всему проходу газового контура;
в) Высокоинтенсивные жаростойкие газовые трубки подаются на резаки.На каждом проходе газового контура имеется пламегаситель, гарантирующий безопасную и надежную подачу газа в станке газопламенной резки с ЧПУ.
Ниже приведены общие характеристики всех моделей станков для газовой резки листового металла с ЧПУ (машины для резки с ЧПУ):
Станок газопламенной резки полосы с ЧПУ серии CG (станок для резки листового металла с ЧПУ) | ||||||||
Пролет рельса (мм) | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 10000 | 12000 |
Резка ширина (мм) | 2300 | 3200 | 4200 | 5200 | 6200 | 7100 | 9100 | 11100 |
Дорога | Один диск | Двойной привод | ||||||
Длина рельса | Стандартная длина рельса составляет 15 м, длина может быть увеличена или укорочена по желанию заказчика. требования. | |||||||
Количество факелов | Стандартная конфигурация: 2 резака с ЧПУ и 9 резаков для полосовой резки, которые можно требования заказчика. | |||||||
Толщина резки | 6-100мм, которая может быть увеличена по требованию заказчика до 350мм | |||||||
Скорость путешествия | Макс.12000 мм/мин | |||||||
Скорость резки | Макс.1000 мм/мин (устанавливается при резке материала) | |||||||
Точность | ДЖБ/Т5102-1999 | |||||||
Стандарт допусков на резку | ДЖБ/Т10045.3-1999 |
