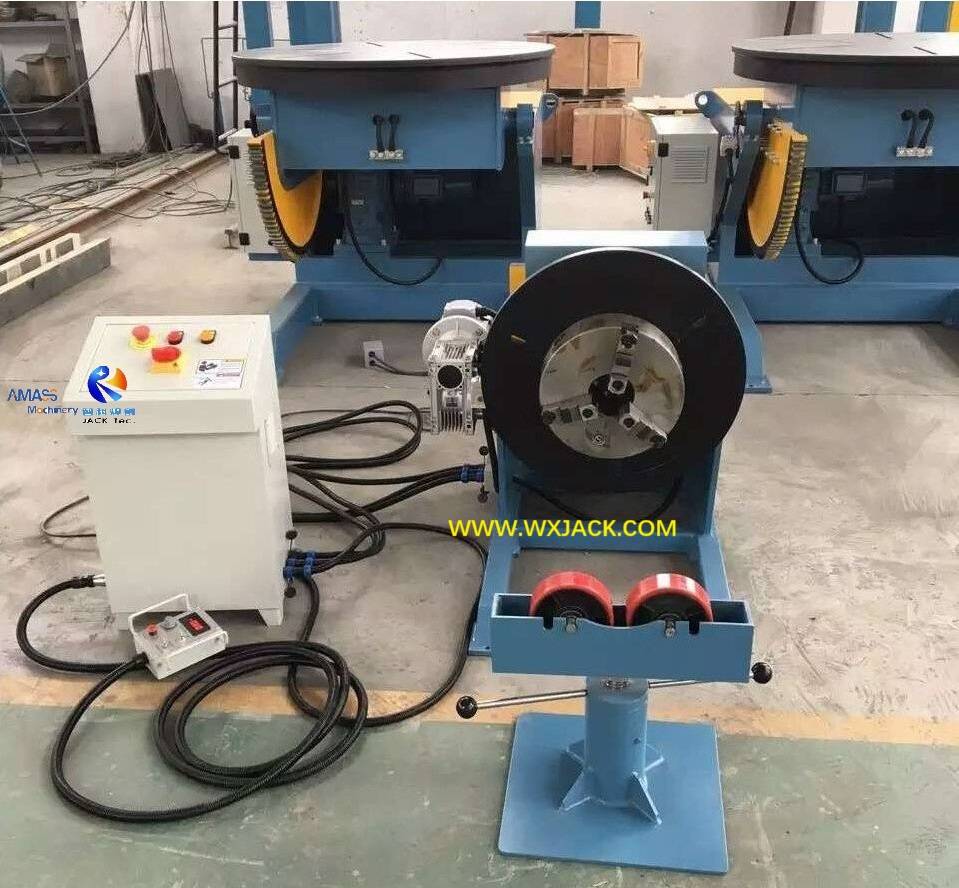

Один рабочий стол Электрический специальный сварки с чаком

1. Характеристики специального сварка сварки:

При прагматическом использовании иногда возникает требование на специальном оборудовании для позиционирования сварного шва на основе обычного или стандартного позиционера сварного шва для отдельной таблицы ; Эти специальные модели специального дизайна могут быть обобщены в:

1) спроектировано и произведено, возникающее в результате удовлетворения конкретных потребностей клиента;

2) Один дизайн для одного клиента: персонализированная конфигурация;

3) с аналогичной основной структурой и принципом работы, как универсальные модели с одной таблицей Top;

4) Что уникально и специально для этих специальных сварных поворотных столов, как правило, с принятыми приспособлениями и периферическими единицами.

2. Типичный применение примера на специальном сварке -позиционере:

Персонализированное специальное оборудование для позиционирования сварки варьируется от корпуса к корпусу. Давайте рассмотрим, какое решение мы разработали и создали для клиента, которая поступает из китайской компании по аппарату электрического аппарата:

1)   Сварное приспособление для специального сварки сварки:

а) заготовка, сварная с этой целью, разработанным специальным продуктом, имеет поперечное сечение длиной и круглой формы;

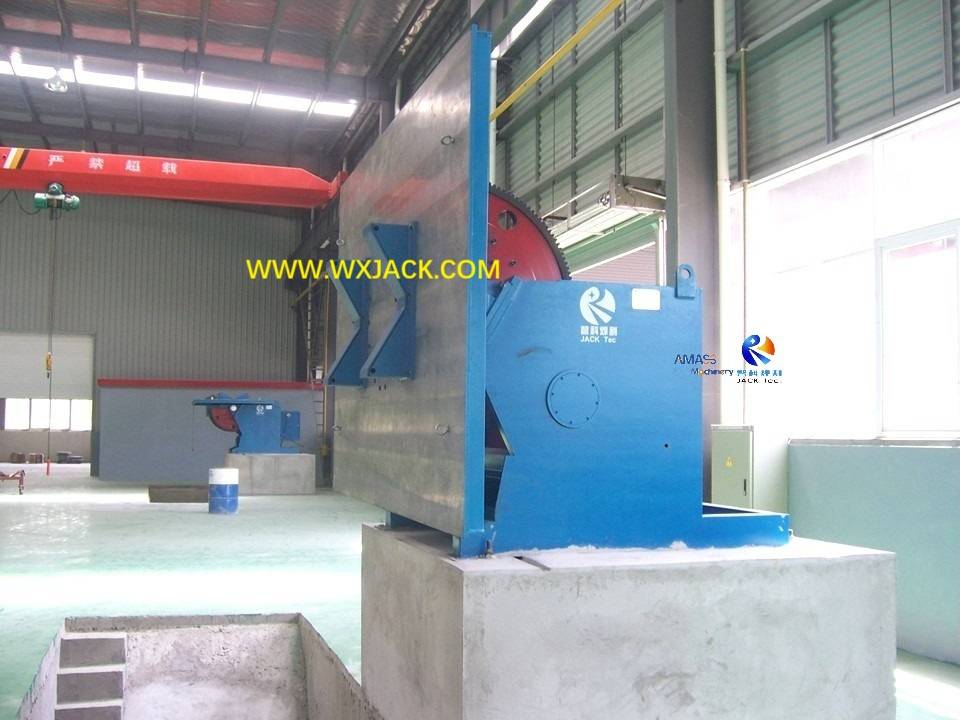

Сварка приспособления для фиксации оболочки заготовки: ( рис.1 )

B) Таким образом, два набора кронштейнов V на поверхности сварки включаются для поддержки и защиты заготовки, а также клетчатки. (См. Прикрепленное и выше изображение);

2) Сварка поворота специального позиционера Специального ротажного сварки:

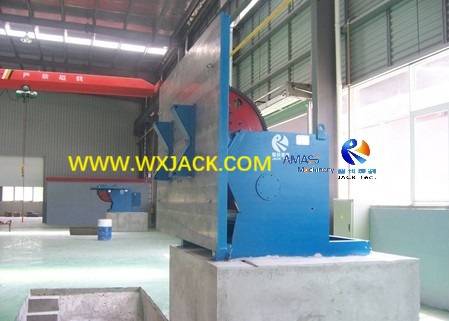

а) Также, чтобы обслуживать длинные цилиндрические детали, которые должны быть изготовлены здесь, сварка не является традиционной круглой формой. Вместо этого он имеет квадратную верхнюю поверхность:  ( рис.2 )

б) Соответственно, это специальное сварочное оборудование имеет прямоугольную сварку сварки размера 2000 × 3000 мм;

3) Фонд специального сварки: позиционер:

а) , как представлено в разделе продукта однократных моделей сварки , обычные 2 оси поворота и наклонное оборудование для позиционирования сварного шва обычно не нуждается в фундаменте: просто зафиксировал его в полу с якорными болтами;

б) сравнительно, в этом конкретном случае адантируемого изготовленного оборудования, из -за длинной длины оболочки заготовки, соответствующий диаметр вращения сварки также является большим;

C) Таким образом, во время операции сварки, когда заготовка длинной длины будет повернута вниз до 90 °, будет вмешательство в землю. По этой причине яма определенного размера и глубины был копал на рабочем месте клиента (см. Прикрепленную и ниже изображение).

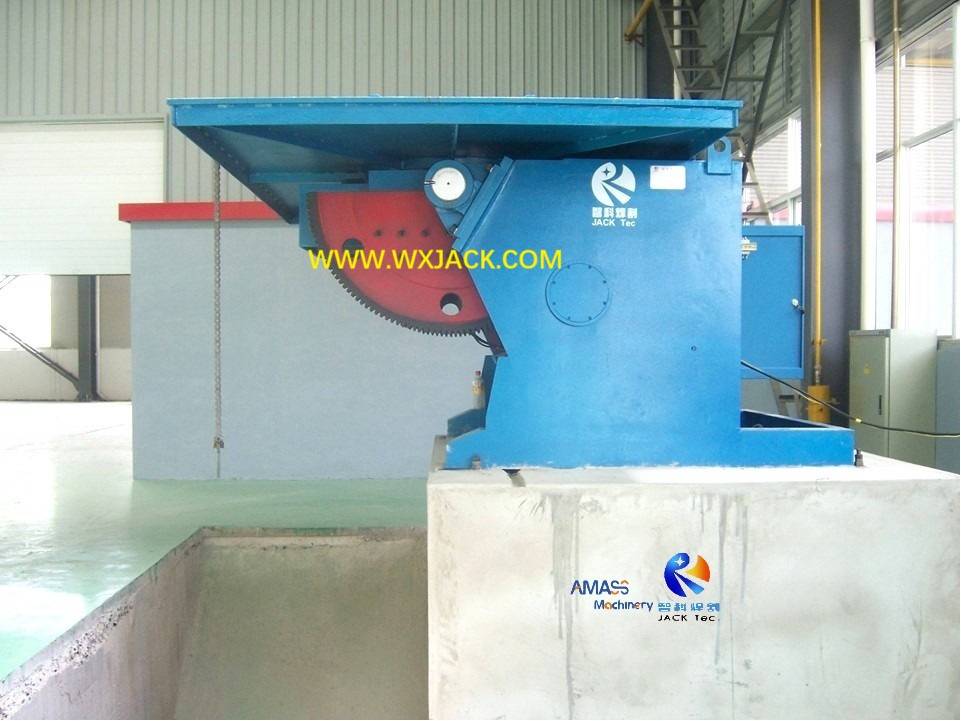

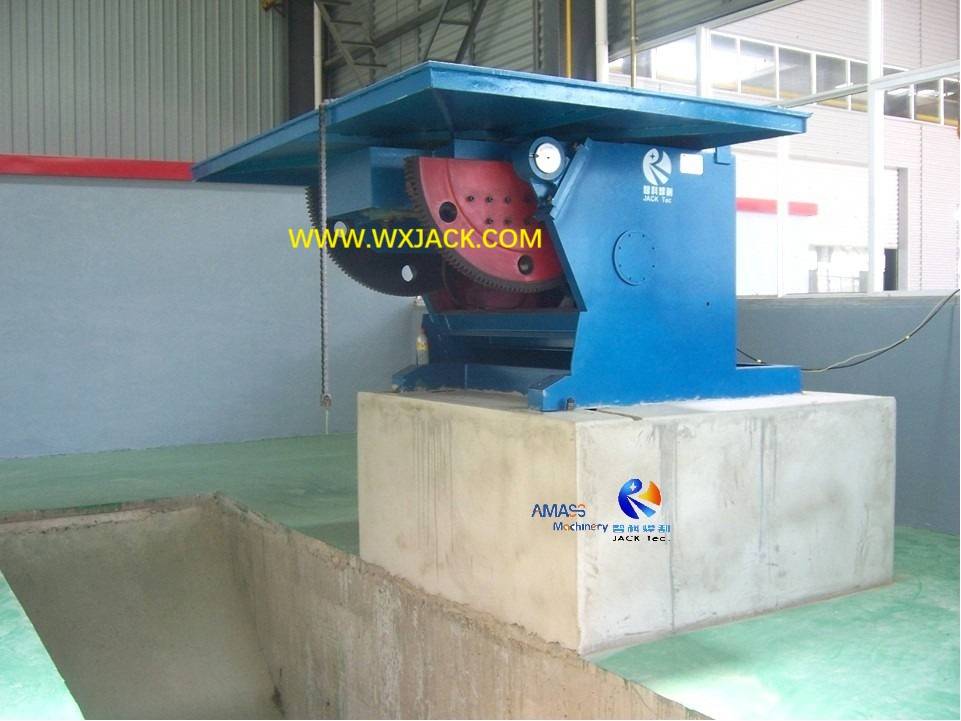

Яма с определенной глубиной, перед специальным созданным сварщиком: ( Рис.3 )

3. Логика управления специальным оборудованием для позиционирования сварного шва:

1)   По той же причине при разработке системы управления сварочным оборудованием последовательность действий сварки поворота должна быть похожа на это: только когда заготовка параллельна земля, может быть наклоненным;

2) только тогда, когда сварная поворотный стол назван на 90 °, может ли он вращаться;

3) Таким образом, заготовка на длинную длину этого специального сварки не будет конфликт с окружающими объектами.

4. Механическая система специальной сварки сварки:

1) машиностроение специального оборудования для позиционирования сварного шва:

а) , чтобы гарантировать на твердую поддержку на длинной длине заготовки в этой индивидуальной модели продукта, механическое основное тело предназначено в стиль двуспальной кровати левой и правой стороны;

б)   базовые кровати изготовлены из элементов конструкции, приваренных в форме с профилями и секционными сталями, и прошли процесс отжига для поддержания высокой прочности оборудования для положения сварного шва;

в) эти два пласта сварного позиционера соединены в интегральное тело с помощью двух кусочков балки коробки;

г) такая технология проектирования и процесса обеспечивает стабильность и долговечность сварочного оборудования;

2) Оформление моторного редуктора Revolve:

В техническом предложении мы предложили спиральный редуктора из 17 дуговой минуты.

5. Технические параметры специального сварки сварки:
