GD20 Colling Shear Shear Machine на маленькой металлической пластине

A. Применение и характеристика машины GD20 Rolling Shear Catchering:

1. Функция: В качестве своего рода компактного и эффективного оборудования для сварки для сварки, GD20 Abing Cutter Machine нацелена на приготовление канавки для сварки небольших металлических пластин: она используется для скопления с небольшим пластинком, что приготовление при подготовке при последующей операции сварки:

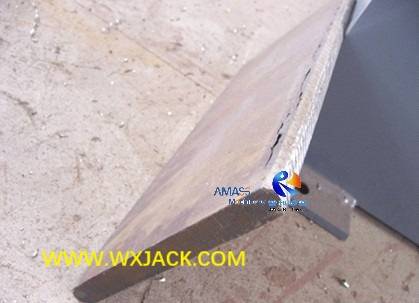

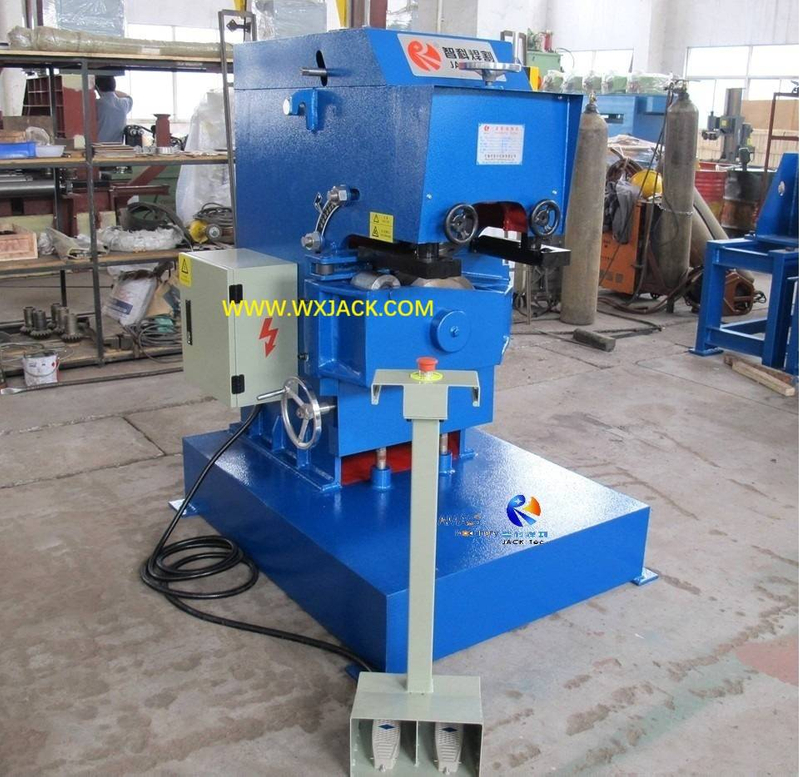

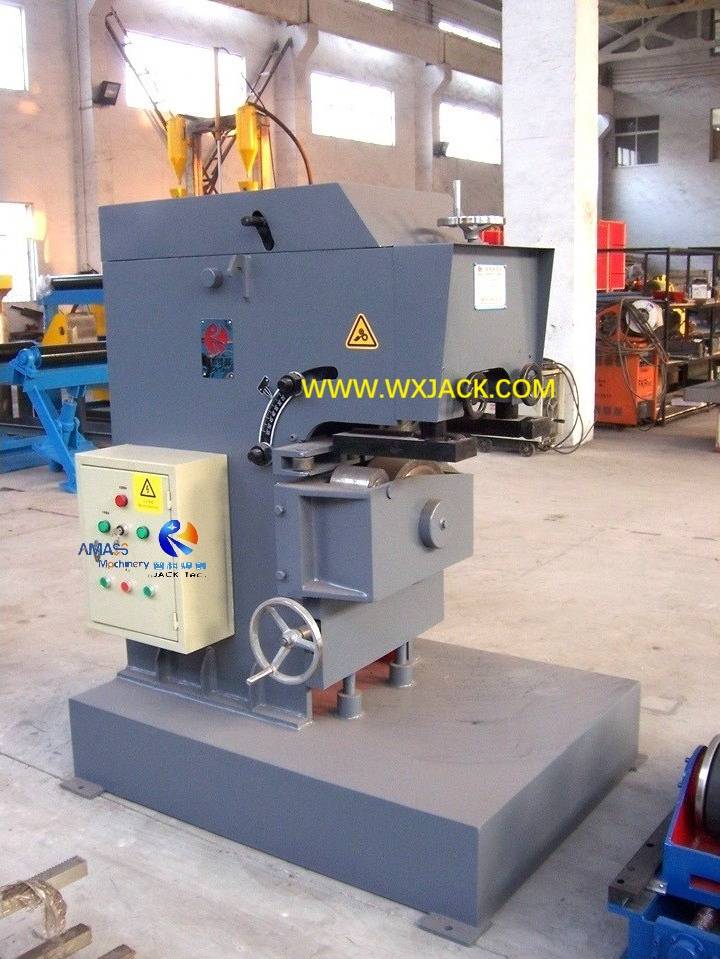

Кусок маленькой стальной пластины, сконструированный от Wuxi Jack GD20 : ( Рис.1 )

2. Подобные функциональные машины: Итак, это оборудование имеет аналогичную функцию, что и краевая фрезеровая машина , и машина для резки с тройным пламенем , но в различных рабочих стилях и нацелен на меньший размер металлической пластины;

3.  Применимая заготовка: машина GD20 выделена на небольшую пластинку, на толщине пластины, равной и или или более 20 мм. . Типичный материал пластины может быть: углеродистая сталь, сплава, нержавеющая сталь, 16 мс и т. Д.;

4.  Значение машины для скостного катера

1) Это небольшое оборудование использует пару катящихся ножниц в качестве актерского устройства на скоском пластине, удобно и высокоэффективно. Это очень экономически эффективные машины на малой краевой фрезе для клиента :

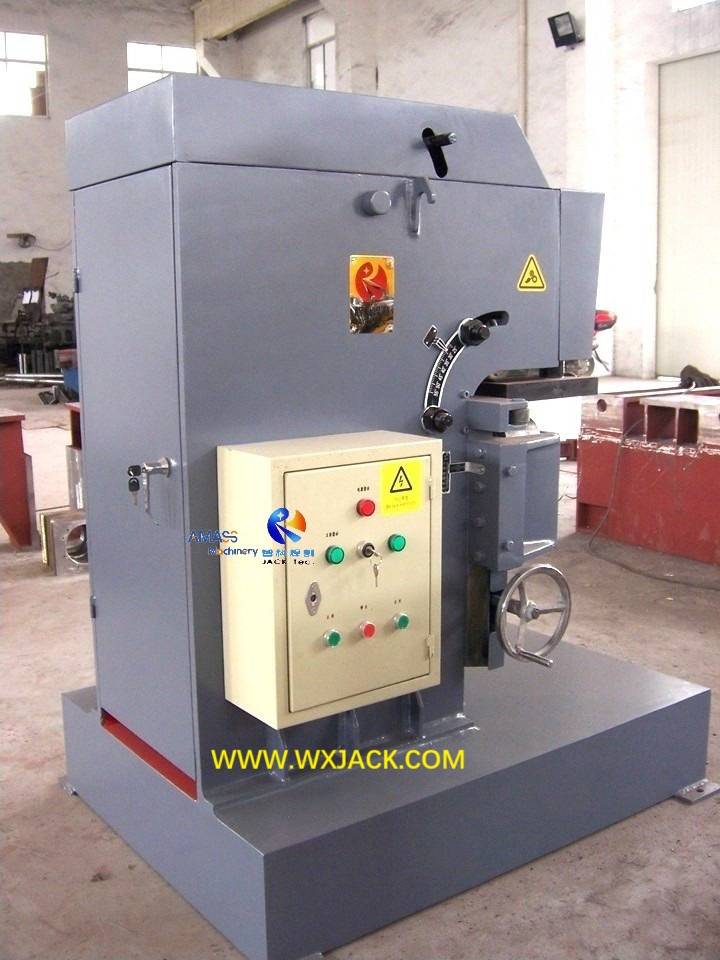

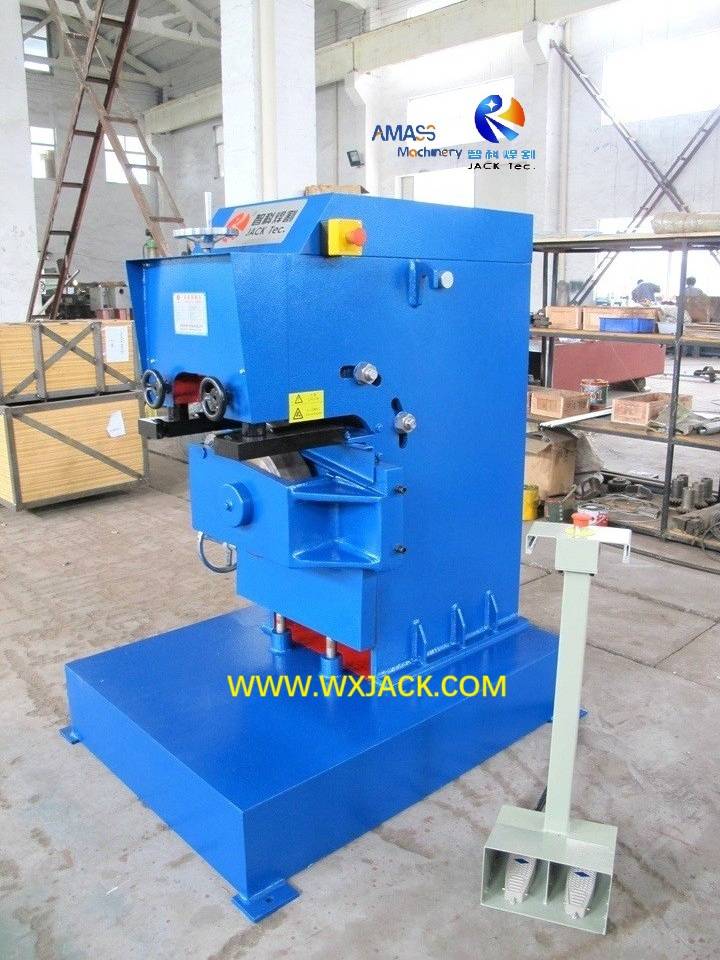

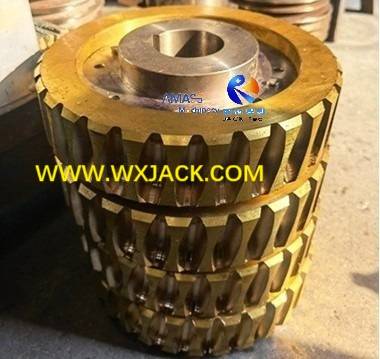

Прокатный сдвиг Wuxi Jack GD20 Swear Sear Seveling Machine: ( Рис.2 )

2) Эта машина заполняет вакансию в поле малых краев плиты, предоставляя универсальный выбор на решении металлической плиты для клиентов для принятия решения.

B. Структура и принцип работы машины для скостного сдвига GD20 :

1. Рабочий принцип машины, пожалуйста, проверьте ниже прикрепленный эскиз и изображение:

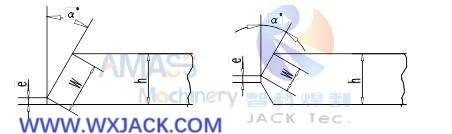

1)  Индикация типов скоси на металлической пластине: ( рис.3 )

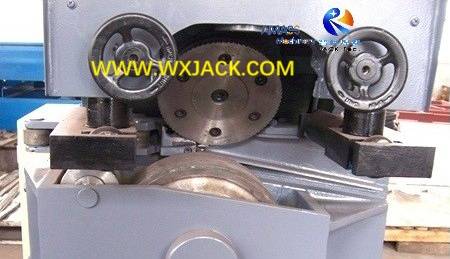

2)  Рабочий блок сдвига в Wuxi Jack GD20 Модельная машина: ( Рис.4 )

2.   Структура машины для скостной тарелки GD20 :

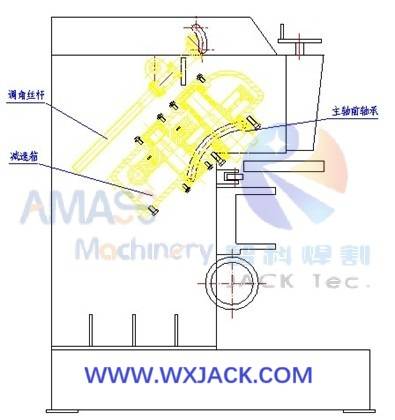

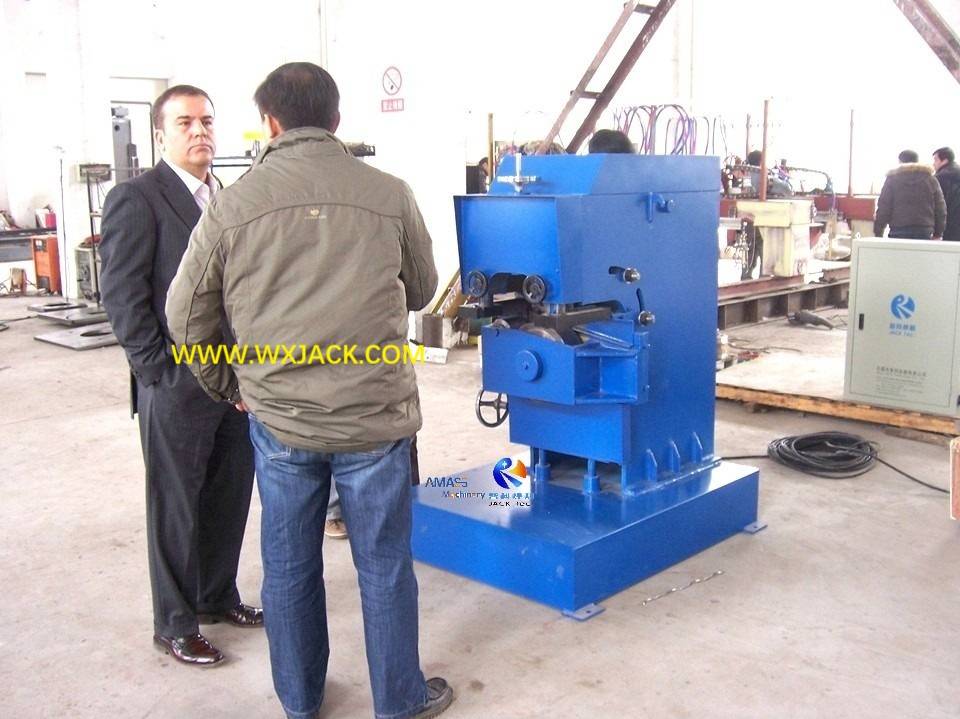

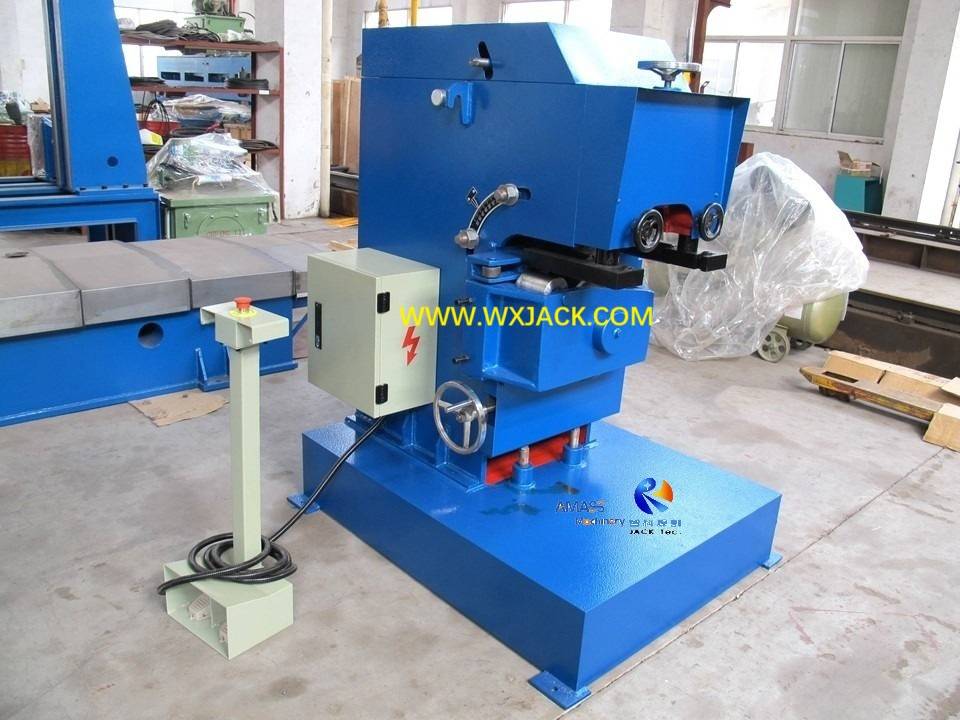

Боковой вид на машине GD20 : ( Рис.5 )

1) Основная единица GD20 - его основное тело, которое представляет собой неотъемлемая рама слоя и ствола;

2) Рабочий блок и манипулирующий блок находятся на передней стороне основного тела, в том числе сдвиг, угловой линейки, четыре части рукова для различных регулировочных задач (толщина пластины и другие), большой и твердый дно, поддерживающий ролик;

3) элементы управления интегрируются в заднюю сторону, что делает весь набор машины с компактной структурой и менее громоздким размером;

3. Работа в машине для скостной тарелки:

1)  Как видно из вышеизложенного, есть кусок прокатного сдвига, оборудованного рабочим блоком машины;

2)  Во время работы, с движением небольшой металлической пластины через рабочую секцию, небольшая металлическая пластина сжимается и скоплена в процессе вращения катания сдвига, выполняя задачу малого края плиты;

3)  Поддержка пластины: весь кусок маленькой тарелки поддерживается и отправляется вперед с кронштейном вдоль машины, а оператор переноски. Учитывая небольшой размер и легкий вес маленькой пластины, нет входных и выходных конвейеров:

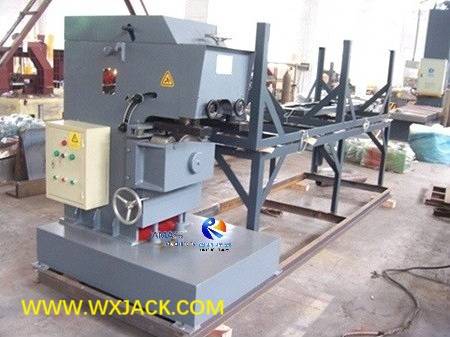

Кроншливые кронштейны вместе с машиной Wuxi Jack GD20 : ( Рис.6 )

4.  Рабочая скорость: машина GD20 имеет безопасную, простую и удобную работу, и работает в высокой эффективности, в постоянной рабочей скорости длины резания 3000 мм/мин.

C. Композиция и эксплуатация машины GD20 Bybing Cutter Catchering:

1. Основные единицы машины для съемки сдвига сдвига:

Как видно из прикрепленных фотографий и ниже, эта машина в основном состоит из:

1)  стационарный корпус механической машины;

2) Сдвиг сдвиг внутри рабочей полости главной рамы машины;

3)  Входные и выходные стойки, поддерживающие 3 м длиной каждая: удержание маленькой пластины в процессе снятия;

4) электрическая управление и операционная система;

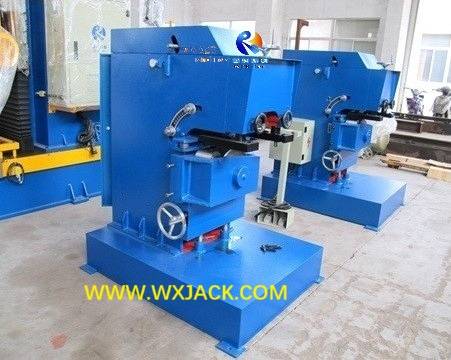

2 набора модели Wuxi Jack GD20, готовые к доставке: ( Рис.7 )

2. Работа на фрезерной машине с небольшим краем малой пластины GD20 :

1) во время работы, сдвиг сдвига вращается под движением двигателя;

2) Между верхним фрезевым резаком образуется полость, и нижний ролик передачи в механическом корпусе. Во время работы пластина небольшого размера перемещается через полость, одновременно сокровила свой край;

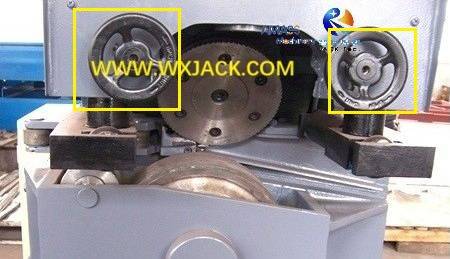

а) 2 набора верхнего положения

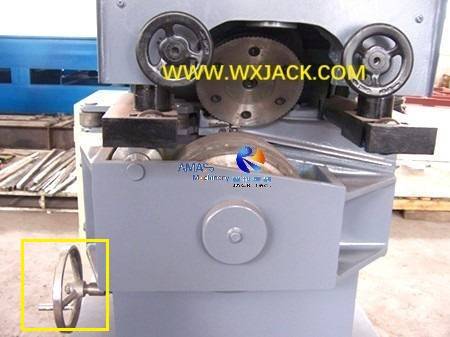

б)  Единственный набор нижнего ухона с левой рукой, для регулировки вертикального положения нижнего ролика для трансмиссии, приспосабливаясь к различной толщине маленькой пластины: ( Рис.9 )

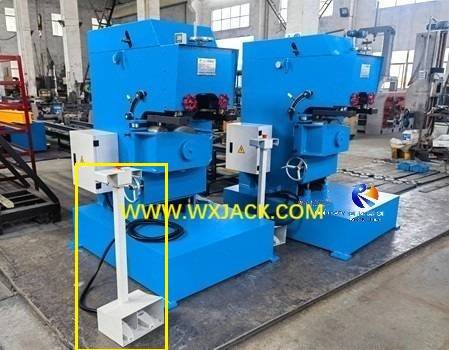

c) Чтобы снять руки оператора во время эксплуатации машины GD20 Rolling Shear Catchering, электрическое управление дополняется переключателем педали стопы: ( Рис.10 )

3)  На боковой стенке машины есть кнопка экстренной остановки, которая находится под рукой для удобного быстрого доступа, в случае непредвиденных обстоятельств.

D.  Строительные очки GD20 Bybing Cutter Beveling Machine:

1. Эта машина обеспечивает готовый продукт с правильным размером и чистой поверхностью скостного края;

2. Преимущества машины для скостной тарелки GD20 :

По сравнению с другими растворами скостной тарелки, использование функций GD20 в:

1)  низкое энергопотребление;

2)  высокоскоростная операция фрезерования;

3)  не нужно следить за операцией выслушивания;

4) более низкая стоимость машины и компактный размер;

3.  Удовлетворенная пользовательская работа GD20 Rolling Shear Seveling Machine:

1) Шаг подгонки заготовки не требуется;

2)  Операция на скостной тарелке имеет высокую эффективность;

3)  переключатель педали ног вместе со стойкой входной и выходной заготовки, снимает утомительную и громоздкую задачу оператора;

4) отсутствие ограничения или запроса по размеру заготовки, включая как их длину, так и ширину, за то, что он был фрективен в GD20;

5)  В качестве резюме, эффективность на небольшой пластинке с скостной задачей в малой краевой машине GD20 гораздо лучше, чем другой способ пачки. Это идеальное оборудование в этой области.

E.  Технические параметры машины GD20 Rolling Shear Catchering:
