Сварка сварки с закреплением чака с двойной столешницей

1. Образование сварки сварки двойной столовой верхней головки и хвоста:

1)   Модель типа с двойной вершиной вверху возникает на основе позиционера сварки головы и хвоста , которая добавлена ​​со второй степенью свободы: повышение платежного стола или заготовки;

2)  2 градуса свободы в  подъемном типе головы и позиционера сварного шва хвоста:

а) Сварная плавка и заготовка вращаются вокруг центральной горизонтальной оси, которая является основной степенью свободы. Пожалуйста, проверьте ниже изображение в квадратной раме желтого цвета;

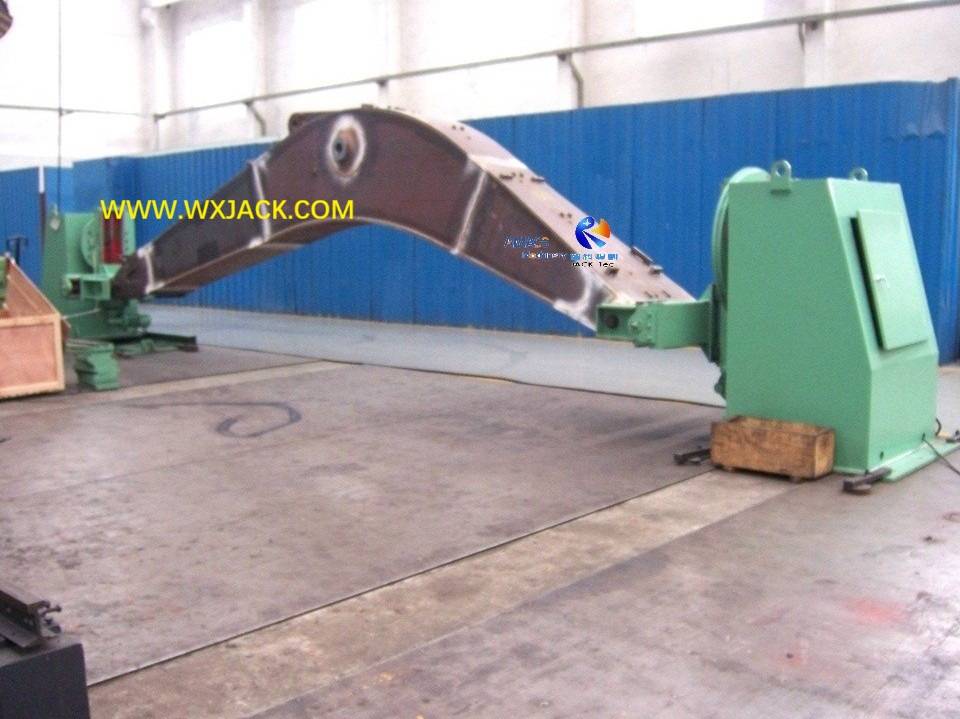

Горизонтальное подключение к заготовке в складе: ( рис.1 )

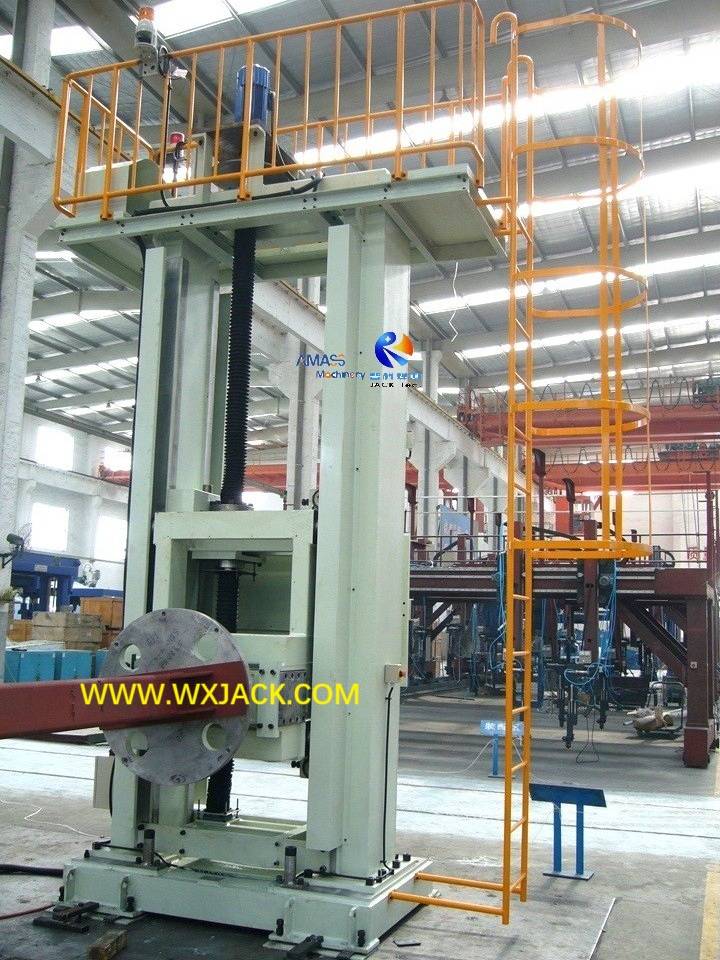

б) Сварная плата и заготовка движется вверх и вниз в вертикальном направлении, вдоль вертикальных колонн (бабча и хвостовая банка). Это вспомогательная степень свободы на заготовке. Пожалуйста, проверьте выше изображение в квадратной раме оранжевого цвета;

3) Заполнение заготовки в сварку сварки головы и хвоста:

а) Оба конца заготовки подходят на свистовой столовой стойке с помощью патронов на обоих концах, бабки и хвостовой балле. У патронов или соединительной круглой пластины есть отверстия для закрепления болтов;

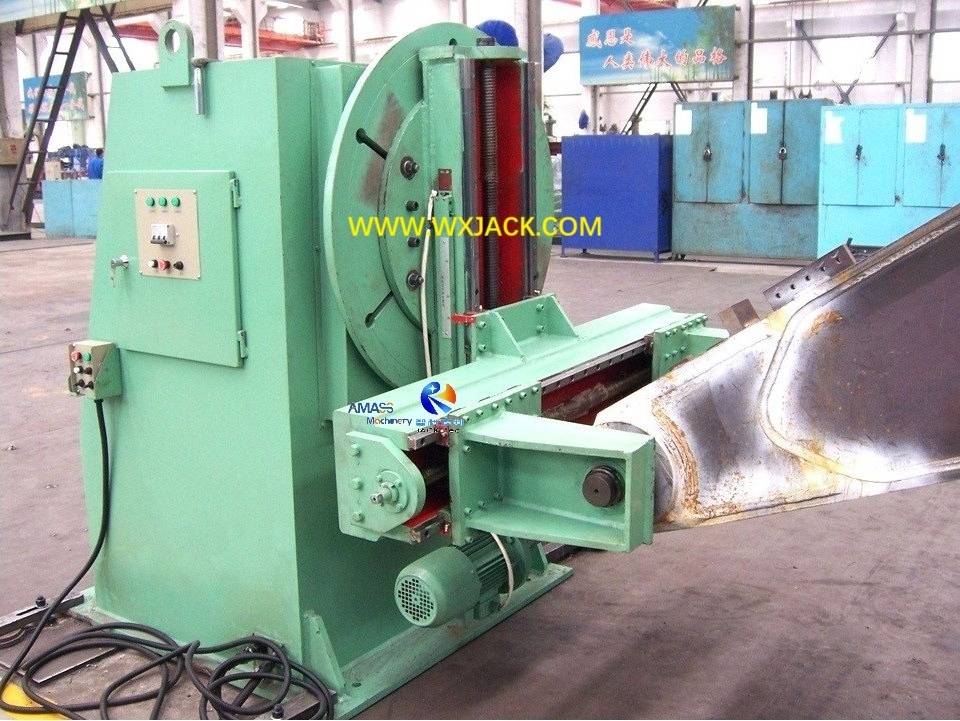

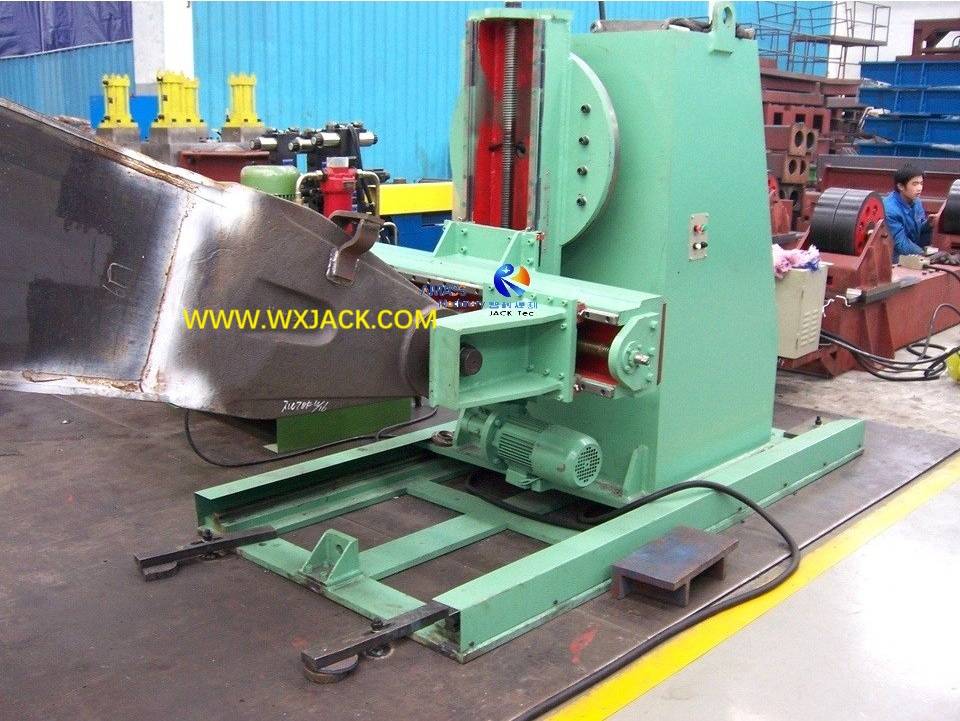

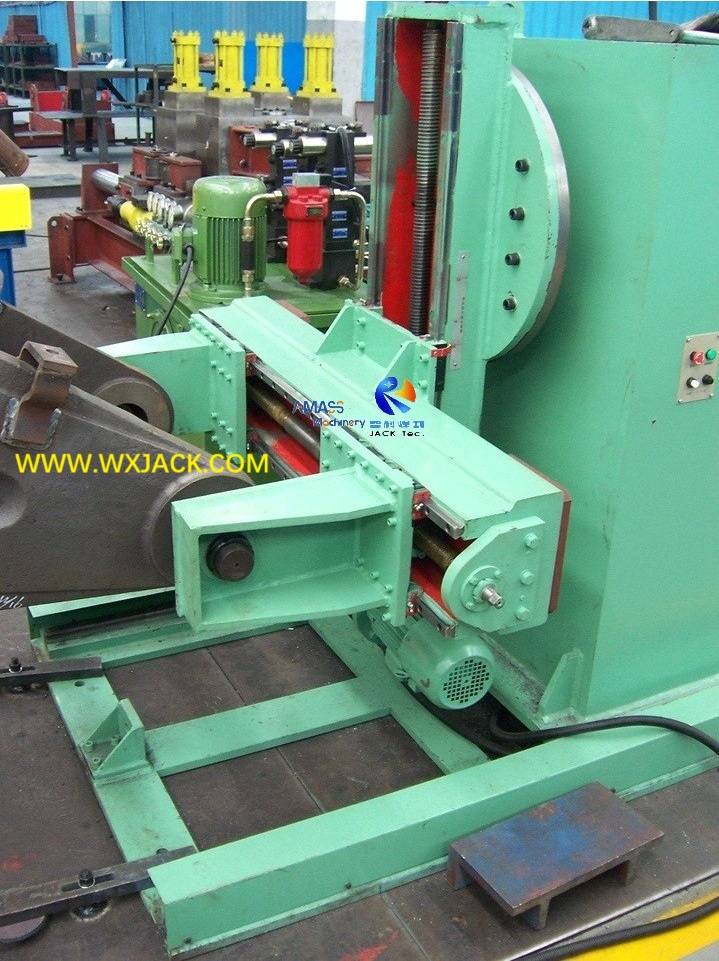

Подключение бабки и хвостовой бактерии с заготовкой на обоих концах: ( Рис.2 )

B) Таким образом, патроны играют такую ​​же роль, как сварки в оборудовании для положения сварки.

2. Использование функции возвышения для сварки сварки с подъемом и хвостом:

1)  Горизонтальная ось вращения сварного хода является основной степенью свободы, благодаря этому движению большинство ручных и автоматических сварки может быть выполнено;

2) ДДИЦИОНАЛЬНАЯ СРЕДИНА ВОЗВРАТА ДЛЯ ЧАСОГОВОГО НАБОРЫ

а) После того, как заготовка подходит на проигрыватель сварной шерсти, и в период вращения заготовки существует потенциальный риск помех на землю. Или, другими словами, нет достаточной пространственной комнаты для восстания заготовки;

Большая яма для 30 -тонной грузоподъемности. вращения заготовки на семинаре клиентов, на рабочем месте Wuxi Jack

б) По такому случаю, сварной ход и заготовка должны быть подняты до определенной высоты, чтобы иметь достаточное количество воздушного пространства. Это влечет за собой разработку различных сварщиков сварки с высоким типом головы и хвоста.

3.   Возвышение движения в подъемном типе головы и сварки хвостовой сварки:

1) В отличие от подъема в Live Type Type Type Type Type Type Swarding позиционера , который принимает гидравлическую систему в качестве источника энергии для его высоты L Arm, в этом модельном оборудовании для подъема и хвоста поднимающееся движение сварного стола с помощью моторного редуктора и передается с помощью свинцового виса или цепи;

2) Причина, по которой это, с двойной колонкой на обоих концах оборудования для положения сварки, один - тип управления, а другой - холостое время, они (у голова и хвостовая леса) необходимо перемещаться в фазе. Стиль вождения и передачи моторного редуктора обладает надежной производительностью с точки зрения синхронизации. Для сравнения, гидравлическая передача не имеет хорошей производительности в этом аспекте.

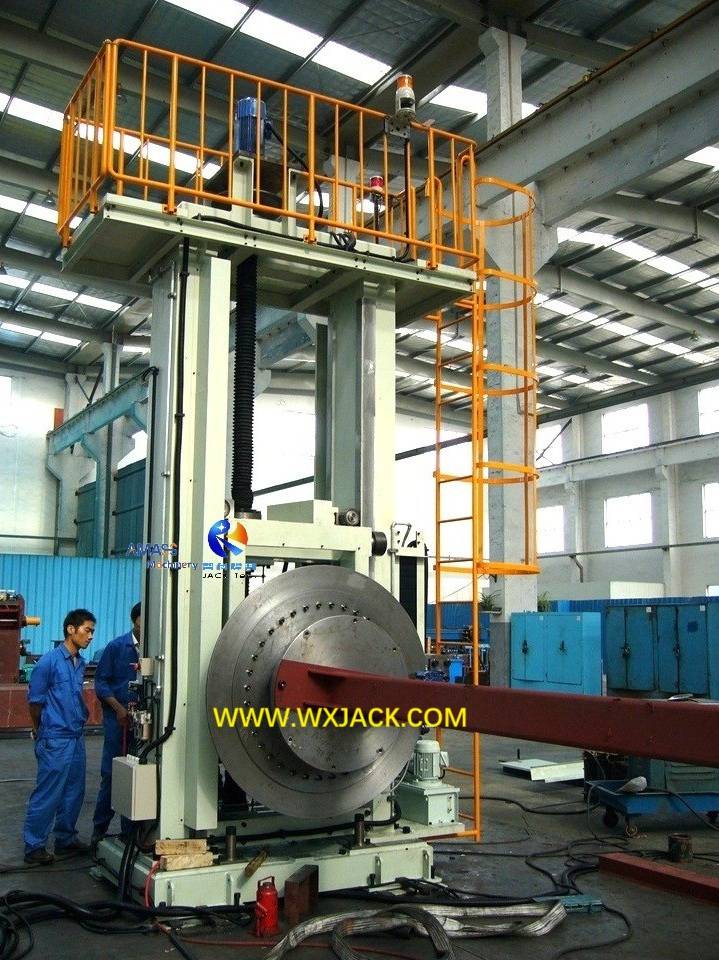

Повышение привода и трансмиссии в оборудовании: ( Рис.4 )

4. Технические особенности повышения типа головки и сварки сварки:

1) Меры безопасности сварки сварки типа поднятия головы и хвоста:

Чтобы полностью гарантировать безопасность с помощью своей системы механической высоты во время эксплуатации, серия мер приняты командой Wuxi Jack Engineering:

а) сварной вертелевой мотор сварного стола - это тормозный тип;

б) цепь и или свинцовый винт, принятый для подъема сварного стола, с более высоким коэффициентом страхования;

в) оснащен одним шагом с обратным шлифом;

г) сигнал тревоги для сварного хода вылета и т. Д.

Загородные и тревогиные устройства в машине Wuxi Jack: ( Рис.5 )

2) вращение сварного хода и заготовки обратимо ± 0 ° ~ 360 ° регулируемых революционных темпов;

3)  Погрузочная емкость на тоннаже сварного хода:

A)  Положений погрузки на погрузку этой головы и хвостового сварного шва, как правило, находится в диапазоне 1 тонн ~ 5 тонн, что составляет более 50% практики. И до 10 тонн или даже больше также доступно;

б) все это оборудование для позиционирования сварки в структуре подгонки и хвостовой стажи сделано на заказ: что означает техническое предложение и спецификацию, которые необходимо обсудить и подтвердить до окончательного сделанного;

4) Вертикальный ход, для 1 тонны нагрузки сварного стола, он составляет около 800 мм ~ 1000 мм; Для 5 тонн это около 2000 мм.

5. Технические параметры подъема типа головы и сварки хвостовой сварки:
