Большой размер многофункциональный поперечный сварка и бум

1. Применение сварки большого размера и бум:

1) Порог: когда вертикальный ход стрелы равен или превышает или превышает 5000 мм, что означает, что диаметр заготовки составляет  φ 5000 мм или плюс, соответствующий сварочный манипулятор принадлежит к моделям большого размера сварочного оборудования;

2) Техническая трудная точка: такая же, как и стальная конструкционная конструкция DX Стальная структура H Beam Feeling Machine , увеличение общего размера и рабочего хода сварного манипулятора приводит к вызову при проектировании/ изготовлении/ доставке этого большого размера сварочного механизма, как показано на прикрепленных и ниже фотографиях: Photos: Photos: Photosed: Photo: Photos: Photosed: Photos: Photosed: Photosed: Photosed: Photosed: Photosed: Photosed: Photosed: Photosed: Photosed: Photosed: Photosed: Photosed: Photosed: Photos: Healwe: ниже:

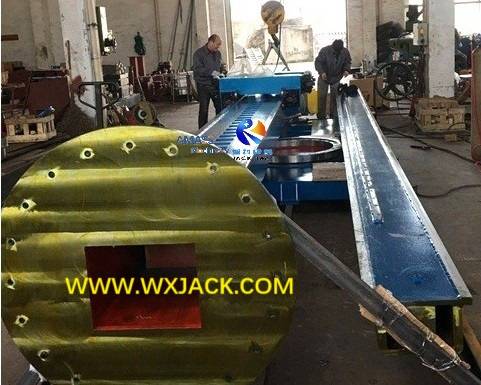

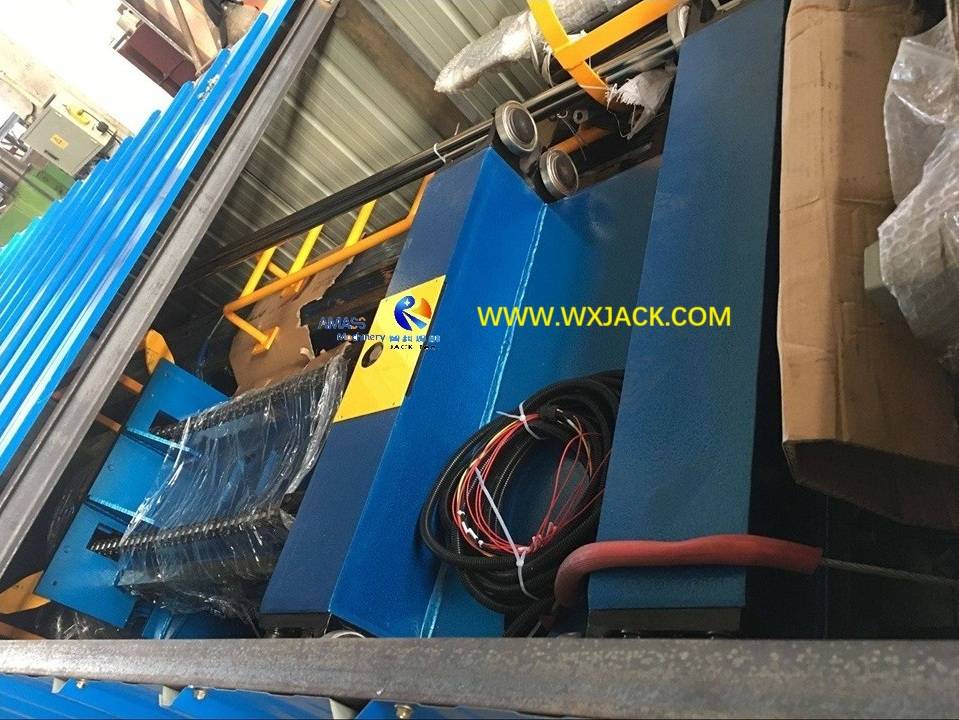

Подготовьте отгрузку крупного модели Wuxi Jack Model LHZ5050  Манипулятор: ( Рис.1 )

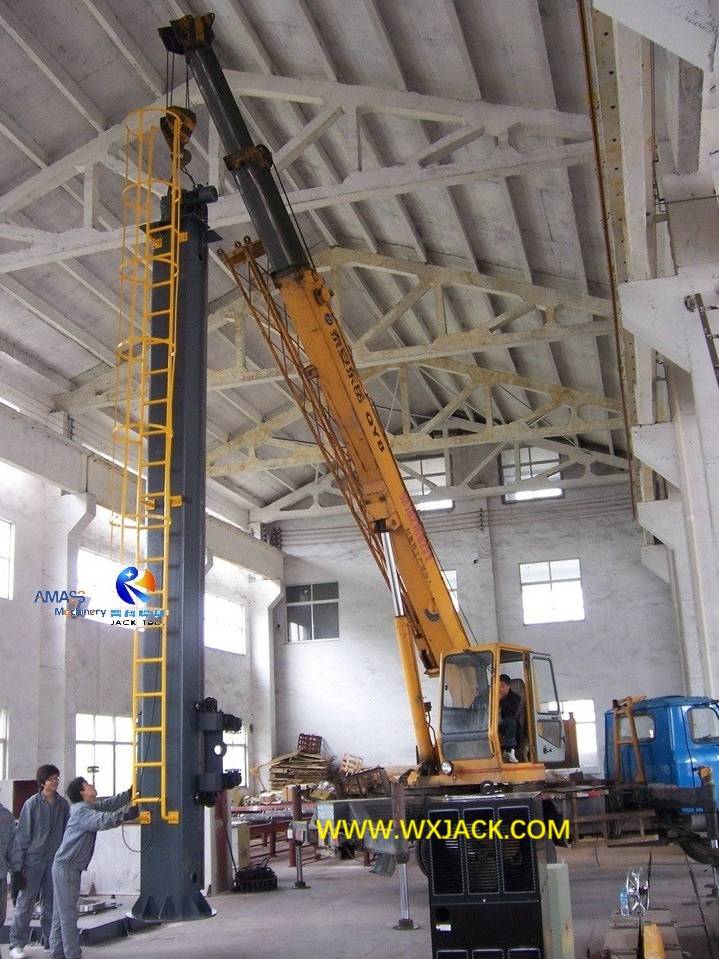

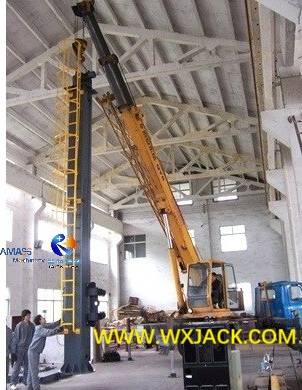

Эффекты на LHZ6060 Большой сварной шва -манипулятор на мастерской Wuxi Jack:  ( Рис.2 )

2. Механические особенности тяжелого сварки больших размеров: манипулятор:

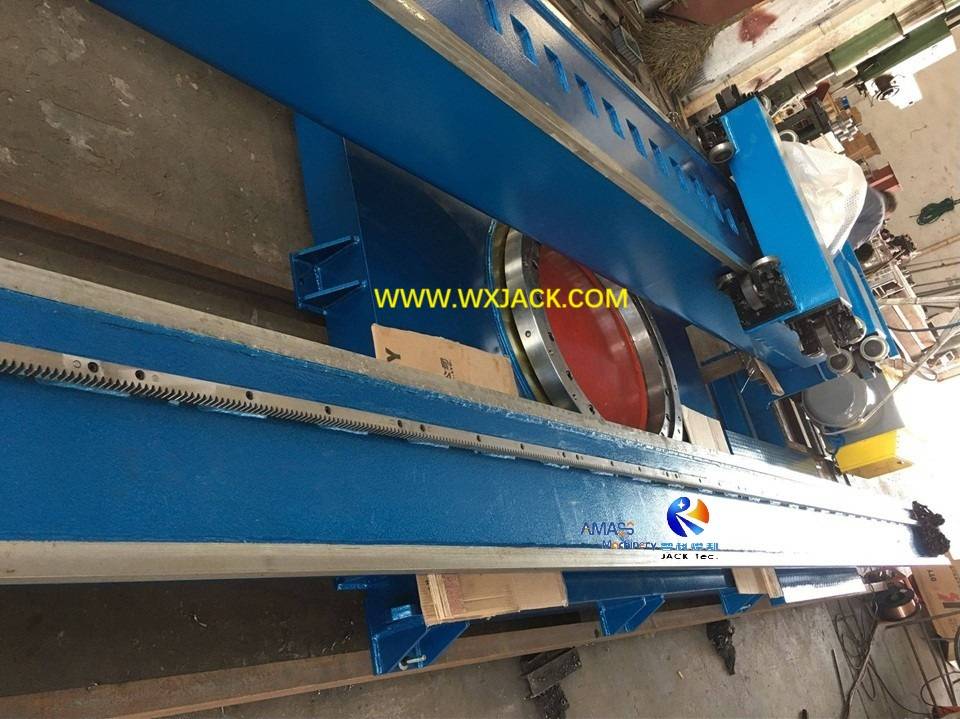

1) Встрельный кусок вертикального колонны и горизонтальной стрелы, большой модели Wuxi Jack .

Показано, как указано выше, чтобы полностью гарантировать достаточную прочность и целостность крупного сварочного механизма, его квадратная колонка поперечного сечения и бум являются интегральными частями, а не соединены вместе;

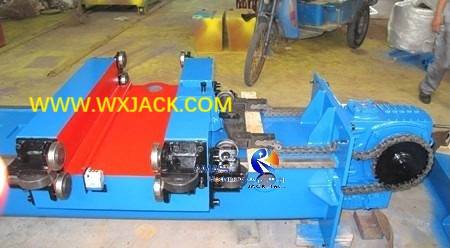

2)   Перекрестные слайды, мотор и противовеса Wuxi Jack сварки большого размера и бум:  ( Рис.4 )

а)   Показано, как указано выше, поперечные слайды тяжелого сварного шва -манипулятора отличаются от моделей световой службы, которые более крепкие;

б) двигатель установлен в нижней части стойкой колонны, а не сверху, чтобы уменьшить общую высоту крупного модельного сварочного оборудования, что делает сварочный механизм более стабильным;

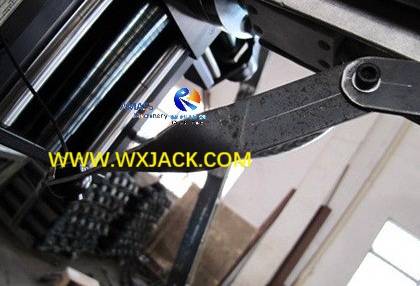

c) Контрюль связан с цепью и звездочкой, что делает баланс всего набора больших сварки оборудования для манипулирования сваркой;

3) Модель с движущими средствами на большие расстояния  Wuxi Jack LHZ5050

В условиях большинства эти крупные тяжелые сварочные машины применяются в виде движущегося типа, чтобы сделать удобное изготовление на партии резервуаров подряд, как показано в вышеперечисленном;

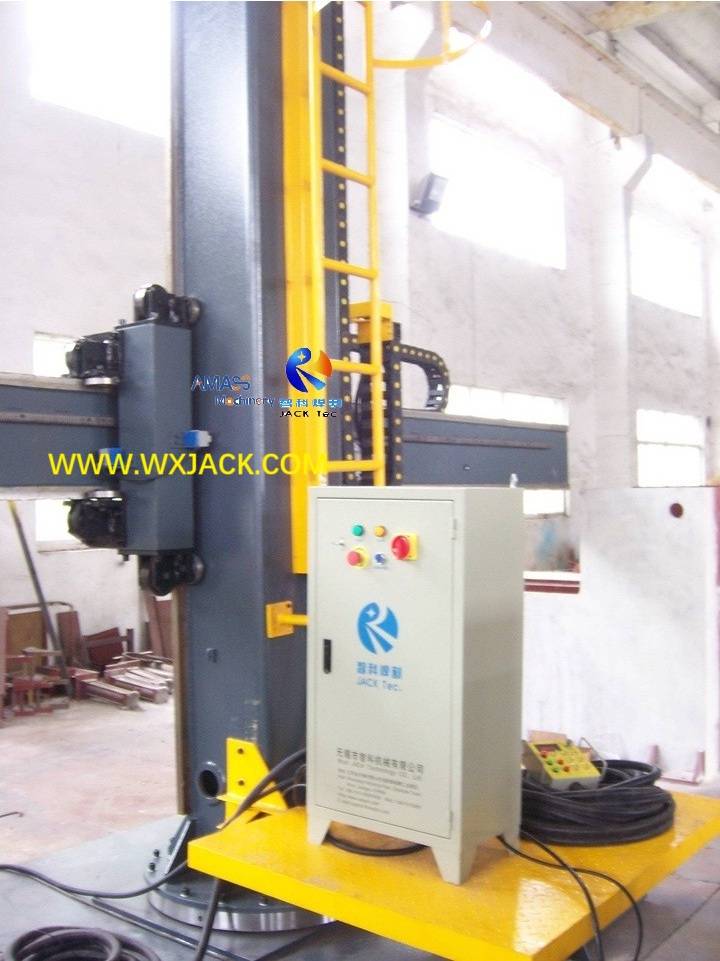

4) Пешеходный проход, доступный как для горизонтальной стрелы, так и для вертикальной колонны в Wuxi Jack Большой размер тяжелой сварки манипулятора:  ( рис.6 )

Показано как указано выше, обширный охват рабочих областей масштабного оборудования для манипулирующего оборудования для сварки большого размера требует рабочего персонала, чтобы получить доступ к его компонентам, сборкам и деталям с удобным и простым способом.

3. Применимый режим сварки для тяжелой сварочной колонны и бум большого размера:

1)  Теоретически все режимы сварки могут быть оборудованы в сварку большого размера:

- Пила (погруженная дуговая сварка);

- GMAW (газовая металлическая сварка);

- ₂ сварка газовой экранированной газы;

- Тиг;

- Миг;

- Маг;

- ESW (сварка электросвечений)/ Стрипная облицовка ...

2)  в практических условиях , потому что большинство цилиндров, которые будут сваривать в колонне большого размера и оборудование для стрелы, имеют особенности: большой диаметр, большую толщину и изготовленные из углеродистой стали, которая применима для пилы, включая конкретные способы обратной сварки пилы, пила готовую сварку и пилую оболочку полосы;

3) На наличие технических функций, пожалуйста, проверьте раздел продукта ' Пила Cross Slides Column и Boom Manipulator  Weling Machine '

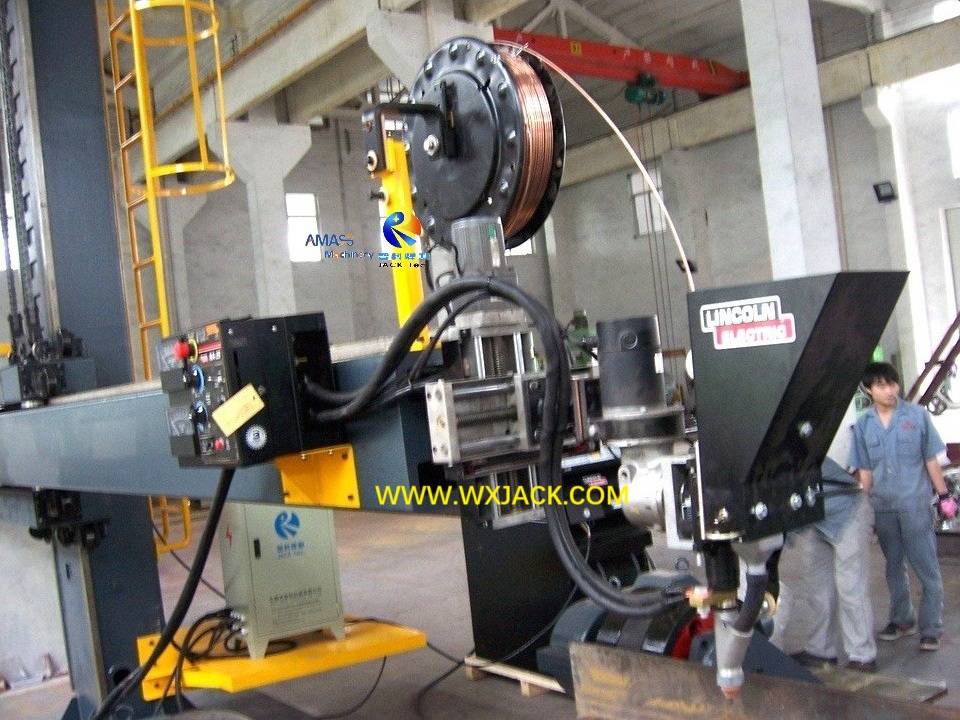

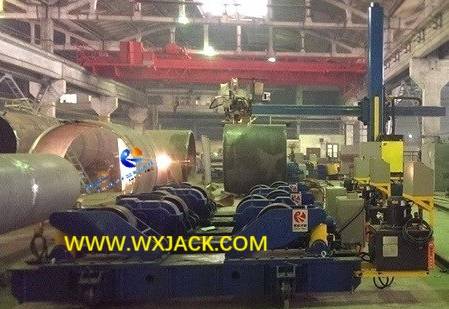

Wuxi Jack LHZ5050 Большая модель работает на зарубежном сайте клиента: ( Рис.7 )

4)  Другие подходящие рабочие режимы в многофункциональном сварке большого размера.

1) Манипулятор сварного шва для поперечного скольжения не ограничивается операцией сварки, а также более доступной операцией: выталкивание углеродной дуги/ измельчение/ полировка/ покраска/ тестирование и т. Д. Это делает оборудование многофункциональным и универсальным;

2) По этой причине, когда он проводит запрос об этом универсальном манипулирующем механизме сварки, клиент должен обозначить ожидаемые типы эксплуатационных голов, которые будут оснащены в сварочное оборудование.

4. Технические требования к многофункциональной сварной колонке и бум с большим размером:

1)  Точность позиционирования : когда это необходимо для того, чтобы многофункциональный сварочный манипулятор работал в координации с другим сварочным оборудованием (особенно сварки, ротатор сварки, сварочный робот и т. Д.), Точность положения сварки этих крупных тяжелых сварных машин должна быть установлена ​​и четко указана;

2)  Общение интерфейса  с другим сварочным оборудованием:

Для получения плавной и эффективной связи между сварочным манипулятором и оставшимся сварочным оборудованием, интерфейс связи должен быть расположен в системе электрического управления группой машин;

3)  Видеомонитор : чтобы иметь полное управление процессом сварки, особенно при работе на заготовке с малым диаметром или другими причинами, которые приводят к трудному прямому доступу при мониторинге сварки в сварке, полезный видеомонитор был лучше оснащен:

Видеомонитор, который будет оснащен в Wuxi Jack Welding Manipulator: ( Рис.8 )

5. Технические параметры крупного размера тяжелого сварочного манипулятора:
