Пара рабочих SXBJ-4 фрезерный станок для листового металла

A. Состав, применение и компоновка автоматического фрезерного станка для обработки кромок стальных листов SXBJ-4:

1.       Формирование SXBJ-4 Парная рабочая автоматическая машина для снятия кромок стальных листов:

1)       Есть 2 комплекта автоматических станков для снятия фаски со стальных листов SXBJ-4, которые состоят из этой рабочей группы из 1^ул. операция по нарезке кромок стальных листов для подготовки к сварке;

2)       Каждый комплект автоматического станка для фрезерования кромок стальных листов SXBJ-4 имеет 2 комплекта кромкофрезерных головок и подвижную каретку, при этом угол фрезерования кромок управляется с помощью HMI (человеко-машинный интерфейс).В этом отношении он относится к типу фрезерный станок с расширенной конфигурацией;

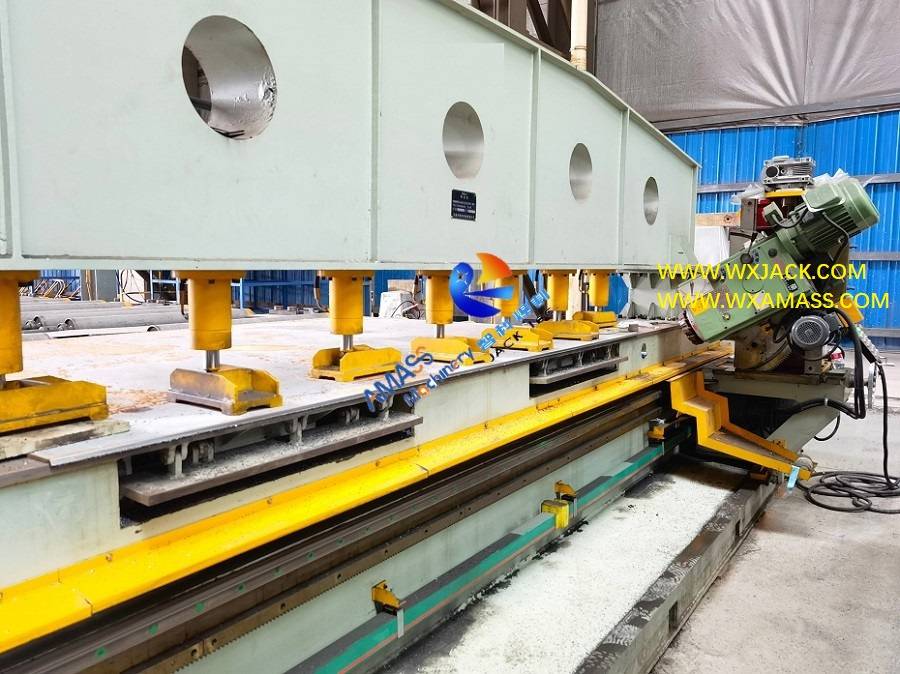

3)       Рабочая сторона автоматического фрезерного станка Wuxi JACK SXBJ-4 для обработки кромок стальных листов: (Рисунок 1)

2.       заявка SXBJ-4 Парная рабочая автоматическая машина для изготовления канавок на кромках стальных листов:

1)       Эта независимая рабочая группа применяется на крупномасштабной производственной линии Port Machinery, в начальной точке 1^ул. оперативная рабочая зона;

2)       Эта рабочая группа станка для фрезерования кромок предназначена для изготовления сварочных канавок с обеих сторон стальных листов заготовки, выполненных в виде верхних, прямых и нижних краев листов;

3)       Иллюстрация конструкции на 6 типах обычных видимых канавок, сделанных на станках для фрезерования кромок стальных листов XBJ и SXBJ: (Рис.2)

4)       Рабочий момент муфты Wuxi JACK при работе автоматической машины для снятия фаски со стального листа SXBJ-4: (Рис.3)

3.       Компоновка SXBJ-4 Пара рабочих автоматических станков для снятия фаски со стальных пластин:

1)       2 комплекта автоматических станков для снятия фаски SXBJ-4 устанавливаются последовательно, один за другим, в соответствии с потоком материала на производственной линии;

2)       Чтобы поддерживать тот же уровень высоты верхней поверхности заготовки, что и вся производственная линия, 2 комплекта Станок для фрезерования кромок стальных листов SXBJ-4 устанавливаются в вырытом котловане, образуя относительно самостоятельную рабочую зону, как показано ниже:

3)       Вид спереди на Wuxi JACK Couple Working SXBJ-4 Automatic Steel Plate Edge Groove Making Machine: (Рис.4)

B. Эксплуатация на парном станке SXBJ-4 для автоматической обработки кромок стальных листов:

1.       Рабочий стиль автоматического станка для фрезерования кромок стальных листов SXBJ-4:

1)       Каждый из кромкофрезерных станков SXBJ-4 выполняет свою собственную работу по созданию сварочных канавок на одной стороне стального листа заготовки;

2)  Два комплекта кромкофрезерных станков SXBJ-4 работают в паре, выполняя задачу обработки сварочной канавки на одном куске стального листа заготовки за один проход.Это означает, что эти два комплекта автоматических станков для снятия кромок стальных листов SXBJ-4 работают в паре для создания сварочных канавок на 4 углах стального листа заготовки посредством прямого потока заготовки.Вот как возникло название продукта «Фрезерный станок с парной рабочей кромкой»;

Работа на автоматической машине для снятия фаски с кромок стальных листов Wuxi JACK SXBJ-4 на объекте заказчика: (Рис.5)

3) После этой рабочей зоны этого кромкофрезерного станка для сварки канавок на стальных пластинах исходного материала, следующей рабочей зоной является дуговая сварка под флюсом, осуществляемая сварочными роботами;И после этого Машина для закругления кромок серии RH для обрезки кромок стальных листов;

2.       Расположение парного рабочего станка SXBJ-4 Автоматический фрезерный станок для обработки кромок стальных листов:

1) Развертывание на месте из двух комплектов автоматического станка для снятия фаски SXBJ-4 соответствует технологии технологического процесса производственной линии и задаче станка для снятия фаски стального листа;

2) Этот агрегат для фрезерования кромок стальных листов в двух комплектах кареток для фрезерования кромок, которые установлены на двух комплектах станка для фрезерования кромок SXBJ-4, расположены во внутренней и центральной части рабочей зоны производственной линии;

3) Другими словами, два набора автоматических станков для снятия кромок стальных листов SXBJ-4 (псевдоним кромкофрезерных станков) устанавливаются спиной к спине вдоль пути потока рабочих частей производственной линии;

4) Конвейеры для подачи и передачи заготовки из двух комплектов кромкофрезерных станков расположены на входной и выходной стороне парной рабочей зоны;

5) Имеется группа роликовых качающихся рычагов между двумя наборами станков для фрезерования кромок, где расположены два набора кареток для фрезерования кромок, которые действуют как манипулятор стальной пластины заготовки.Как показано ниже:

6) Роликовый качающийся рычаг между двумя комплектами автоматической машины для изготовления канавок на кромках стальных листов SXBJ-4: (Рис.6)

C. Технические параметры автоматического фрезерного станка SXBJ-4 для парной обработки кромок стальных листов:

Ниже приведены технические параметры этой автоматической машины для изготовления канавок на кромках стальных листов SXBJ-4, специально разработанной для производственной линии:
