Сварочный вращатель средней грузоподъемности серии HGZ

1.     Определение саморегулирующегося сварочного вращателя средней мощности серии HGZ:

1)      Саморегулирующийся сварочный вращатель с грузоподъемностью от 40 до 150 тонн может быть сгруппирован в саморегулирующийся сварочный ролик для средних нагрузок;

2)      Этот грузоподъемный объем стандартного сварочного вращателя имеет самое широкое применение в промышленности среди всей линейки саморегулируемых сварочных вращателей серии HGZ.

2.     Технические характеристики саморегулирующегося стандартного сварочного токарного ролика серии HGZ:

Принимая за объект сварочный вращатель средней мощности, технические характеристики саморегулирующегося стандартного сварочного ролика серии HGZ перечислены ниже:

1)      Состав стандартного сварочного токарного ролика:

Для одного комплекта стандартного саморегулирующегося сварочного вращателя имеется один комплект сварочного ролика (установленного с вращающимся приводным двигателем) и один комплект ведомого (холостого хода) сварочного ролика;

2)      Количество сварочных токарных роликов в саморегулирующемся сварочном вращателе:

а)       Каждый набор саморегулирующихся сварочных роликов имеет четыре поворотных ролика или всего восемь поворотных роликов для одного набора стандартных сварочных вращателей;

б)      Для сравнения, один комплект сварочного ролика в сварочном вращателе HGK с регулировкой болтов и сварочном вращателе HLK с регулировкой ходового винта имеет две части поворотного ролика.Проверьте ниже эскизы: (Рис.1,2,3)

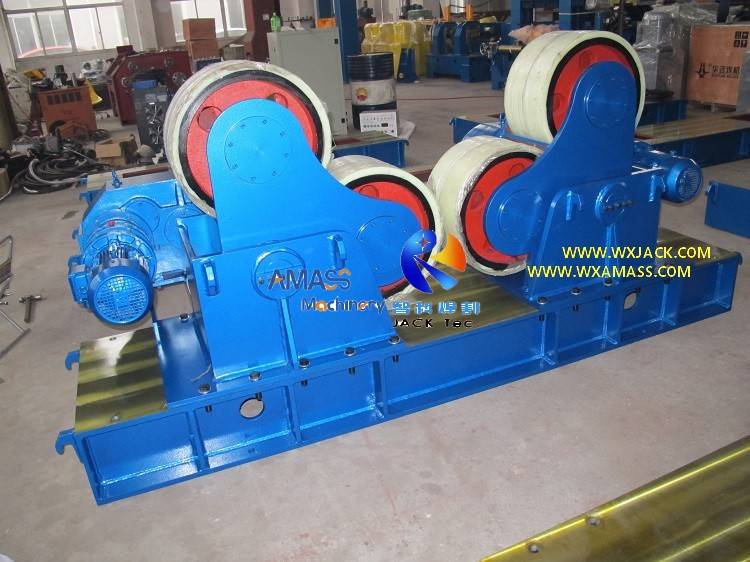

HGZ Саморегулирующийся сварочный вращатель          Регулировка ходового винта HLK Welding Rotator

Регулировочный болт HGK Welding Rotator

3)      Структура сварочного токарного ролика в сварочной роликовой станине средней мощности:

а)       Для легких сварочных вращателей и сварочных вращателей средних режимов работы (за исключением тяжелых сварочных вращателей) каждая часть сварочного поворотного ролика имеет структуру металлического сердечника, покрытого резиновым кожухом, что повышает как требуемую жесткость, так и силу трения для нормальной работы сварочного аппарата. Роликовая кровать, а также амортизирующая способность :(Рис.4)

б)      Эти сварочные поворотные валки долговечны и имеют такой же срок службы, как и сам саморегулирующийся сварочный вращатель модели HGZ;

4)      Работа сварочной роликовой платформы в сварочном вращателе:

Вращение приводной сварочной роликовой платформы осуществляется с помощью привода переменного тока, который приводит в действие два комплекта червячных редукторов в фазе, при этом линейная скорость вращения плавно регулируется с помощью инвертора VFD (преобразователь частоты);

5)      Линейная скорость вращения сварочного вращающегося ролика в сварочном вращателе:

а)       Линейная скорость вращения заготовки на сварочных роликах общего назначения серии HGZ регулируется в диапазоне 6–60 м/час или преобразуется в 100–1000 мм/мин.(Рис.5)

б)      Эта линейная скорость вращения сварочного вращающегося ролика является основным параметром управления процессом сварочного вращателя, который можно модулировать с помощью поворотной ручки и отображать на цифровом дисплее;

6)      Сварочная роликовая кровать в саморегулирующемся сварочном вращателе:

а)       Как мы объяснили в разделе продукта 'Стандартная фиксированная сварочная роликовая кровать ХГЗ, профессиональный регулируемый сварочный вращатель', эта сварочная роликовая кровать в промышленности называется стойкой в ​​форме плоскогубцев;

б)      При загрузке заготовок различных размеров и веса на саморегулирующийся сварочный вращатель HGZ эти стойки в форме плоскогубцев автоматически регулируются в зависимости от диаметра заготовки: чтобы быть точным, качайтесь вокруг его вала;

7)      Важные моменты, на которые следует обратить внимание при загрузке заготовки на саморегулирующийся сварочный вращатель:

а)       При минимальном диаметре заготовки нижний поворотный валок всех зубчатых стоек находится на одном уровне горизонтальной линии: Конкретная горизонтальная линия отличается в зависимости от тоннажа стандартного сварочного токарного валка;

б)      Прежде чем поместить заготовку на саморегулирующийся сварочный вращатель, сначала необходимо проверить, находится ли ее диаметр в доступном диапазоне для саморегулирующегося сварочного ролика;

8)      Дополнительные примечания к саморегулирующейся сварочной роликовой платформе HGZ для средних условий эксплуатации:

а)       Существует аналогичный продукт в подгруппе HLK серии Регулирующий ходовой винт Сварочный токарный ролик.Для его введения, пожалуйста, проверьте раздел продукта 'Стандартный регулируемый сварочный вращатель HLK для средних нагрузок с помощью болта';

б)      Для ознакомления с подгруппой HGK Bolt Adjusting Welding Turning Roll, пожалуйста, ознакомьтесь с разделом «Продукция» 'HGK High Precision Special Made Регулируемый сварочный вращатель с помощью винта'.

3.     Технические параметры саморегулирующейся сварочной роликовой платформы серии HGZ:

Ниже приведены технические характеристики стандартного саморегулирующегося сварочного вращателя средней мощности серии HGZ (стандартный сварочный поворотный ролик):
