1. Имущество: SXBJ-16 — часто выбираемая крупная модель в семействе продуктов Кромкофрезерный станок серий XBJ и SXBJ, уступая только станку для снятия кромок с пластин SXBJ-18;
1) Машина для снятия кромок с больших пластин SXBJ-16 имеет макс.Ход фрезерования кромки 16000 мм для выполнения сварочных канавок;
2) Оснащен 2 комплектами фрезерных головок, сварочные канавки могут быть как на верхней, так и на нижней кромке стальных пластин, а также на прямой кромке;
1) Это может быть либо один кусок стальной пластины длиной 16000 мм или менее, запрессованный в торцевой фрезерный станок для больших пластин, либо более одного куска стальных пластин, спрессованных вместе, общей длиной не более 16000 мм;
3) Макс.Толщина стального листа, подлежащего скашиванию на этом кромкофрезерном станке SXBJ-16, составляет 80 мм, ширина 2500 мм;
4) Соответственно макс.вес стального листа для фрезерования кромок на станке SXBJ-16 Фрезерный станок с длинным ходом с двумя головками составляет 25 тонн.
SXBJ-16 этого раздела продукции также является фрезерный станок с расширенной конфигурацией.2 примера перечислены ниже:
1) Зачем вам нужен этот функциональный блок: Из предыдущего сегмента вы знаете, что вес стального листа для кромкообрезного станка SXBJ-16 составляет от нескольких тонн до 25 тонн;
2) Предположим, что при обычном способе ручной работы толкание и вытягивание рабочего стола станка для фрезерования кромок больших пластин опасно для оператора и требует много времени;
3) По этой причине, Wuxi JACK разрабатывает автоматическую систему перемещения стальных листов с гидравлическим приводом для кромкофрезерного станка., что освобождает оператора станка для снятия фаски с больших пластин от этой опасной работы и делает всю операцию по обработке материала высокой эффективностью;

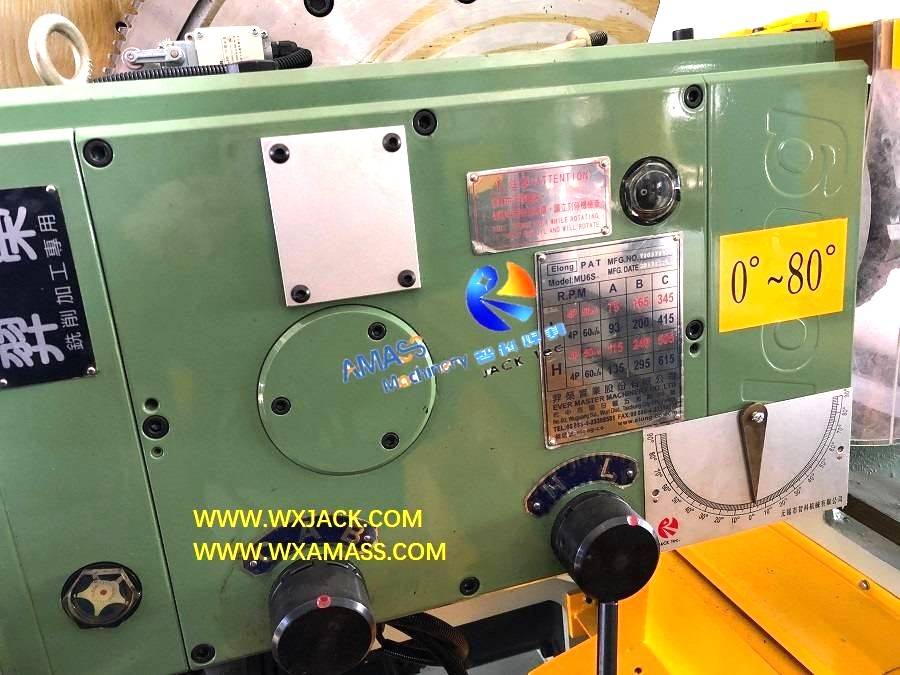

1) В отличие от обычного углового диапазона 0°~45°, используемого в станке для фрезерования кромок, 2 комплекта фрезерных головок, которыми оснащен этот станок для снятия кромок с больших пластин SXBJ-16, составляют 0°~80°, что можно найти в прилагаемых 6й фото и ниже;
3) Преимущество: Фрезерная головка с диапазоном углов 0°~80° очень удобна для обработки стальных листов станка для снятия фасок с больших пластин, которые обычно имеют большую толщину (80 мм) и влекут за собой большой угол. Пожалуйста, проверьте прикрепленное видео на 80° операция фрезерования кромок на кромкофрезерном станке.
Для этой тяжелой машины для снятия кромок с больших пластин безопасность является первостепенным фактором, учитываемым при разработке и ежедневной эксплуатации машины для обработки кромок.Примеры нескольких мер:
1) Как показано на фотографии выше, на фрезерной головке установлен защитный экран, закрывающий лезвие торцевателя в закрытом пространстве;
2) Таким образом, можно избежать скрытого риска запутывания пальцев оператора во фрезерных узлах и травмирования лезвием торцевателя во время работы кромкофрезерного станка;
3) Защита глаз оператора: Кроме того, при работе станка для фрезерования кромок пластин образуются большие объемы обрезков.А иногда оператору необходимо находиться очень близко к фрезерным головкам, чтобы проверить качество снятия фаски.Из этого мы видим, что существует риск вылета частиц и нанесения вреда глазам оператора фрезерного станка.С помощью этого защитного кожуха глаза оператора могут быть эффективно защищены;
1) Для контроля непредвиденных обстоятельств во время работы кромкофрезерного станка имеется кнопка аварийного останова в пределах легкой досягаемости оператора на удобном пульте управления, установленном на фрезерных головках;
2) В случае возникновения чрезвычайной ситуации эту кнопку аварийного останова можно нажать в первый раз, чтобы предотвратить распространение проблемы на другой сегмент станка для снятия кромок с больших пластин.
Ниже приведены технические характеристики станка для скашивания кромок больших листов с двумя головками SXBJ-16:
Модель Технический параметр | SXBJ-16 Двойные головки с большим ходом Концевой фрезерный станок с большой пластиной |
Максимум.Длина фрезерования края пластины | 16000 мм |
Максимум.Ширина стальной пластины | 2500 мм |
Толщина листа для снятия фаски из листового металла | 6~80 мм |
Мощность и обороты фрезерной головки | 7.5 кВт, 1440 об/мин |
Скорость вращения шпинделя кромочной фрезерной головки | 75 ~ 420 об/мин, 6 ступеней маховиком |
Гидравлический силовой двигатель | 5.5 кВт |
Количество фрезерных головок | 2 наборы |
Угловой диапазон верхнего фрезерного устройства | от 0° до +80° |
Угловой диапазон нижней фрезы | от -80° до 0° |
Скорость фрезерования кромок | 130~1000 мм/мин. (ЧРП, инверторное управление) |
Холостой ход Высокая скорость фрезерной каретки | 4000 мм/мин. |
Применимый диаметр лицевой пластины | Д=Ø125 ~ Ø320 мм (Ø200 при поставке) |
Количество гидравлических домкратов | 27 штук |
Гидравлическое номинальное давление | 5,5 МПа |
Гидравлическое рабочее давление | 3,5 МПа |
Расход гидравлической системы | 47 л/мин. |
Ширина рабочего стола | 450 мм |
