Позиционер для сварки труб среднего и большого размера PR40 общего назначения

1.       Использование позиционера для сварки труб среднего и большого размера PR40:

1)      PR40 - это вращатель для сварки труб большего размера, для сварки цилиндрических деталей диаметром 80 мм ~ 1200 мм;

2)      Вращатель труб PR40 для сварки имеет ту же конструкцию, степень свободы и принцип работы, что и PR24;

3)      Сопутствующее оборудование с позиционером для сварки труб серии PR:

а)       Такой же как 'Кольцевой сварочный аппарат для труб' и 'Трубомонтажный и сварочный аппарат', этот позиционер для сварки труб серии PR также используется для кольцевой сварки труб, деталей труб. Разница заключается в размере и специфической технологии сварки заготовки;

б)      Оборудование технологии обратного процесса 'Станок для резки труб с ЧПУ'.

2.       Технические характеристики вращателя для сварки труб средней мощности PR40:

В предыдущем разделе, посвященном позиционеру для сварки труб малой и средней мощности PR24, мы даем технические характеристики позиционера для сварки труб серии PR с точки зрения движения.Ниже приведены технические параметры позиционера для сварки труб серии PR:

1)      Крутящий момент движений в манипуляторе для сварки труб серии PR:

Для вращателя труб средней и большой мощности PR40,

а)       Крутящий момент сварочного токарного ролика составляет 3750 Нм;

б)      Крутящий момент сварочного поворотного стола 7000 Нм;

2)      Мощность двигателя сварочного поворотного стола средней мощности:

Для позиционера для сварки труб среднего и большого размера PR40,

а)       Мощность вращающегося двигателя сварочного токарного ролика 750Вт;

б)      Мощность мотора наклона сварочного поворотного стола 400Вт;

в)       Мощность двигателя пресса для опускания сварочных валков составляет 200 Вт;

3)      Токопроводящее устройство в вращателе для сварки труб серии PR:

а)       Для этого позиционера для сварки труб серии PR с ходом вниз токопроводящее устройство установлено на вращающемся блоке вращателя трубы, образуя токопроводящую цепь для сварки заземляющего провода;

б)      Макс.токопроводящий ток в сварочном токарном столе может быть до 1000А;

4)      Диапазон наклона (или поворота) ролика поворота сварки в вращателе для сварки труб:

Особое внимание следует обратить на то, что для позиционера для сварки труб средней и большой мощности PR40 из-за большого диаметра трубы, трубы и колена диапазон наклона ролика для поворота сварки составляет -35°~+35° по сравнению с -45°~. +45° в позиционере для сварки труб малого и среднего класса PR24.

3.       Привод и трансмиссия в позиционерах для сварки труб серии PR:

На основе основных узлов автоматического позиционера для сварки труб серии PR, представленного в PR24, мы переходим к теме его привода и трансмиссии для токарного ролика:

Конструкция электросварочного поворотного стола PR40 трубовращателя показана на рисунке ниже (PR24 такой же, только меньшего размера: (Рисунок 1)

1)      Вращение (или вращение) трубы, трубы, колена в позиционере для сварки труб серии PR:

а)  Скорость вращения сварочного токарного ролика - это VFD (частотно-регулируемый привод) и контролируется с помощью инвертора;

б)     Цепь передачи в сварочном токарном столе: Мотор → Червячный редуктор → Цепь и звездочка → Два набора нижних поддерживающих сварочных токарных роликов → Вращение заготовки (или вращение);

2)      Наклон (или поворот) сварочного поворотного стола в автоматическом позиционере для сварки труб:

а)     Он оснащен редуктором и имеет функцию торможения.Это означает, что сварочный токарный ролик и заготовку можно наклонить и/или остановить в любой точке хода;

б)     В крайних положениях наклона (или поворота) установлены концевые выключатели;

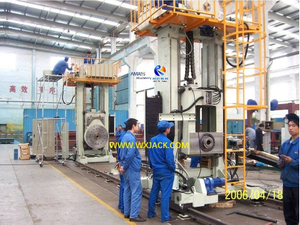

Запуск вращателя для сварки труб Wuxi JACK: (Рис.2)

в)     Цепь трансмиссии: Мотор → Редуктор → Шестерня → Секторная шестерня → Наклон заготовки (или качание);

3)      Ход пресса вниз сварочного токарного ролика в настольном позиционере для сварки труб серии PR:

а)     Движение вниз верхнего вращательного ролика сварки приводится в действие двигателем и редуктором и передается посредством ходового винта и гайки;

б)     Во время работы вращателя для сварки труб ходовой винт и направляющая гайки перемещают скользящий вал вверх и вниз;

Рабочий блок в ротаторе для сварки труб: (Рис.3)

в)     Ролик для токарной сварки пресса устанавливается на переднем конце скользящего вала.Таким образом, прижимной сварочный вращательный ролик опускается вниз к заготовке и поднимается вверх, чтобы быть вдали от заготовки, в этом вращателе для сварки труб;

г)     Скользящий вал заключен в неподвижную скользящую втулку сварочного поворотного стола.

4.       Технические параметры позиционера для сварки труб средней и большой мощности PR40:

1)      Поняв структуру универсального позиционера для сварки труб серии PR, мы продолжим работу с вращателем для сварки труб в следующем разделе продукта;

2)      Ниже приведены технические характеристики вращателя труб средней и большой мощности PR40 для сварки:
