XBJ-6 Универсальный станок для снятия фаски с одной фрезерной головки

1. Контур кромкофрезерного станка XBJ-6
2. Использование кромкофрезерного станка XBJ-6: Функция/Изготовленная заготовка/Модель/Хорошая точка
3. Применение кромкофрезерного станка XBJ-6: аналог
4. Технические особенности станков для фрезерования кромок пластин серии XBJ: рабочий объем / фрезерная головка
5. Технические параметры станка для фрезерования кромок листов XBJ-6
штат:
Количество:

1. Контур станка для фрезерования кромок пластин XBJ-6:

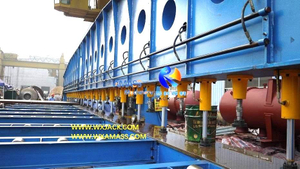

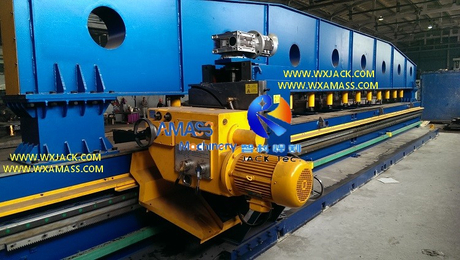

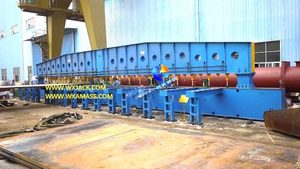

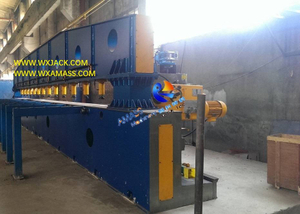

1) Прилагаемая фотография была сделана на установленном на открытом воздухе фрезерном станке XBJ-6 для обработки кромок в процессе работы;

2) Станок для снятия фаски с пластин серии XBJ является флагманским продуктом компании Wuxi JACK.Из них XBJ-6 Универсал   Кромкофрезерный станок с одной головкой является одной из наиболее часто используемых моделей этого семейства продуктов.



 2. Использование кромкофрезерного станка XBJ-6:

1) Функция кромкофрезерного станка:

а) То же название этого оборудования - станок для снятия фаски с плиты: станок для снятия фаски с плиты, станок для фрезерования концов плиты и станок для фрезерования кромок - все это популярные названия продукта;

б) Это своего рода станок для фрезерования кромок листового металла, который используется для снятия фасок и фасок на краях заготовок, в готовую сварочную канавку скосов U/V/X или прямой кромки или даже закругленной кромки, так что последующие этапы обработки, особенно сварка, могут быть реализованы с наилучшим уровнем качества и эффективности;

2) Заготовка, изготовленная на кромкофрезерном станке:

а) Доступные фаски, сделанные с помощью торцевого фрезерного станка, пожалуйста, проверьте на рисунке ниже: (Рисунок 1)

Краевой фрезерный станок

б) Пример снятия фаски с готового листового металла на универсальном кромкофрезерном станке XBJ-6 показан на фото ниже: (Рис.2)

Рис. 2 Кромкофрезерный станок 102 IMG_20220104_130058

3) Модель «XBJ-6» относится к двум данным об этом станке для снятия фаски с пластин:

а) Самая длинная допустимая длина фрезерования кромки на концевом фрезерном станке, которая является допустимой длиной металлической пластины заготовки, составляет 6 м;

b) На этом фрезерном станке для кромок установлена ​​одна фрезерная головка для снятия фаски и снятия фаски с пластины;

4) Преимущество кромкофрезерного станка серии XBJ:

Этот тип станка для снятия кромок с пластин отличается высокой эффективностью, хорошей управляемостью и однородным качеством и широко используется во многих отраслях промышленности, таких как нефтехимическая промышленность, производство сосудов под давлением, металлоконструкций и т. д.



3. Применение кромкофрезерного станка XBJ-6:

1) Из-за своего рабочего характера предварительной обработки станки для фрезерования кромок пластин серии XBJ часто располагаются впереди и рядом с различными сварочными машинами, такими как Машина для стыковой сварки пластин серии MP, в макете производственной линии на месте;

2) Аналог кромкофрезерного станка серии XBJ:

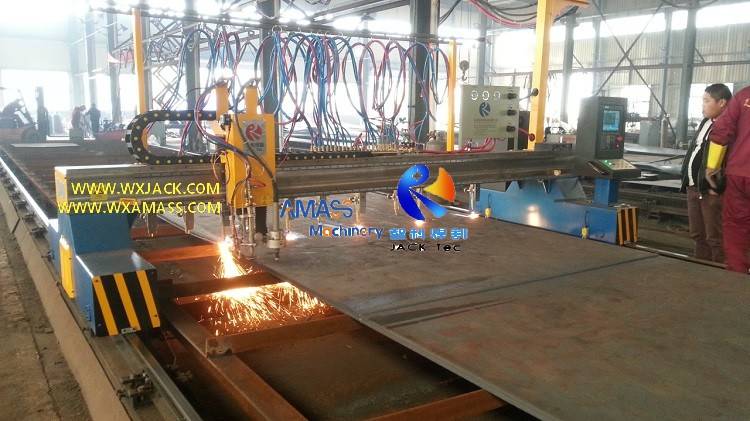

а) Существует другой тип оборудования, который выполняет функции, аналогичные этому станку для фрезерования кромок пластин: Машина для резки пластин с тройным пламенем серии CG;

б) Конечно, эти два типа станков для снятия фаски с пластин работают по разным принципам работы:

       я. Кромкофрезерный станок серии XBJ выполняет свою задачу по снятию фаски с листового металла за счет высокоскоростного перемещения торцевой фрезы по станине станка;

      II.В то время как машина для резки пластин с тройным пламенем серии CG выполняет свои обязанности посредством резки пламенем;

3) Кроме того, как вы можете видеть на фотографии выше: скосы и/или фаски, сделанные на станке для фрезерования кромок пластин серии XBJ, имеют более мелкие канавки, чем на станке для резки пластин с тройным пламенем серии CG.



4. Технические особенности станков для фрезерования кромок пластин серии XBJ:

1) Рабочий объем торцевого фрезерного станка XBJ-6:

а) Этот фрезерный станок XBJ-6 с одной головкой является одним из «стандартных» типов в своем роде.Здесь «Стандарт» означает, что эта модель имеет один из самых больших объемов продаж среди группы продуктов Edge Milling Machine;

b) Этот комплект торцевого фрезерного станка XBJ-6 оснащен одним комплектом фрезерной головки мощностью 7,5 кВт с допустимой длиной фрезерования 6 м, что может удовлетворить требования достаточного количества сценариев применения;

c) Этот кромкофрезерный станок может выполнять почти все стандартные операции по снятию фасок и фасок с пластин для различных целей, поэтому он называется «Универсальный кромкофрезерный станок»;

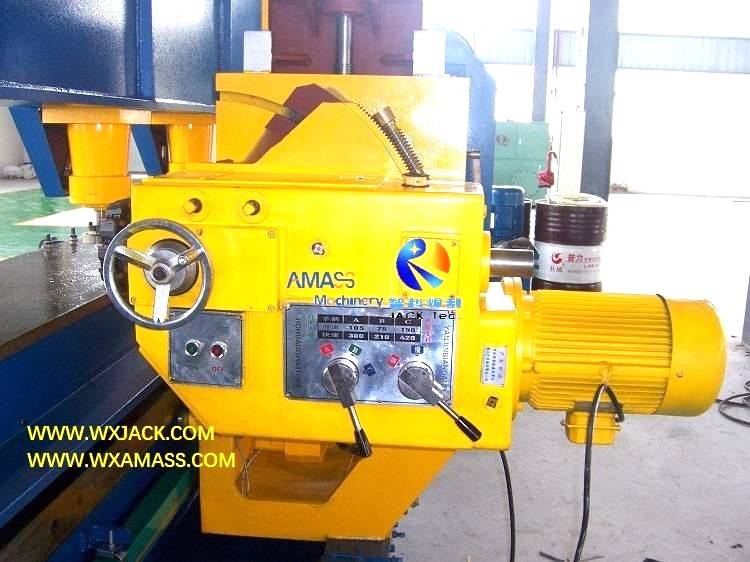

2) Фрезерная головка в торцевом фрезерном станке XBJ-6:

а) Фрезерная головка кромкофрезерного станка XBJ-6 имеет мощность 7,5 кВт, которая также оснащена Фрезерный станок для торцевой поверхности балки серии DX;

б) В станке для снятия кромок с одной головкой серии XBJ диапазон наклона фрезерной головки находится в диапазоне 0°~45°;

c) Для начала официальной работы кромкофрезерного станка можно осуществлять наклон и подачу фрезерной головки либо с помощью моторного привода, либо с ручной регулировкой;

d) По завершении процесса снятия фаски и снятия фаски с листа фрезерная головка возвращается в исходное положение на высокой скорости холостого хода на боковой стороне станины концевого фрезерного станка.



5. Технические параметры станка для фрезерования кромок листов XBJ-6:

Ниже приведены технические характеристики этого универсального фрезерного станка с одной головкой XBJ-6:

Модель

Технический параметр

Фрезерный станок с одной головкой XBJ-6

Макс.Длина скашивания пластины   (мм)

6000

Мощность фрезерной головки

7,5 кВт

Гидравлический силовой двигатель

5,5 кВт

Количество фрезерных головок

1 комплект

Диапазон толщины листа для снятия фаски из листового металла

6~50 мм

Рабочая скорость фрезерования кромок

130~1000 мм/мин.   (ЧРП, инверторное управление)

Холостой ход Высокая скорость фрезерной головки

4000 мм/мин.

Гидравлическое номинальное давление

5,5 МПа

Гидравлическое рабочее давление

3,5 МПа

Расход гидравлической системы

47 л/мин.

Ширина рабочего стола

450 мм

Высота рабочего стола

1050 мм
