1. 5-осевой 600/12 пламенный и плазменный профильный станок для резки труб с ЧПУ является выбранной моделью № 1 среди всех моделей 600-миллиметровой группы станков для резки труб с ЧПУ для резки и снятия фаски на трубах небольших размеров, до Φ600 мм. диаметр;
2. Здесь модель станка для резки профильных труб с ЧПУ «600/12» имеет самый длинный действительный ход резки вдоль продольного направления трубы, до 12 м;
3. Кроме того, с 4й (ось А) и 5й (ось B) ось управления для резака, качающегося в продольном и осевом направлении, этот 5-осевой профильный станок для резки пересечения труб с ЧПУ может выполнять снятие фаски на кромке трубы и промежуточном корпусе в виде фасок различного требуемого профиля;
Станок для поперечной резки труб с ЧПУ с пламенным и плазменным профилем состоит из трех систем:

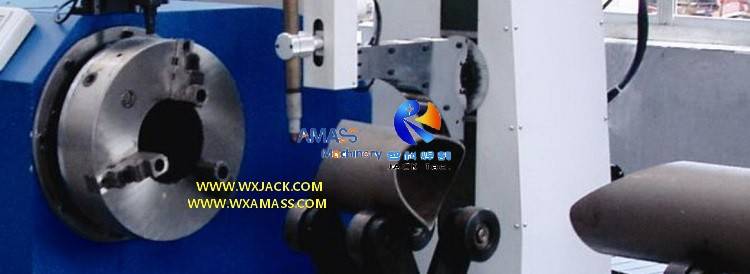

1) Судя по приведенной выше фотографии, для ответвления станка для резки труб с ЧПУ со спецификацией 600 мм узел зажима и крепления трубы имеет 3 кулачковых патрона с несколькими наборами опорных роликов кронштейна вдоль его продольного направления;
а) Газокислородный резак для газопламенной резки углеродистой стали малой, средней и большой толщины;
б) И или блок плазменной резки для цветных металлов малой и средней толщины;

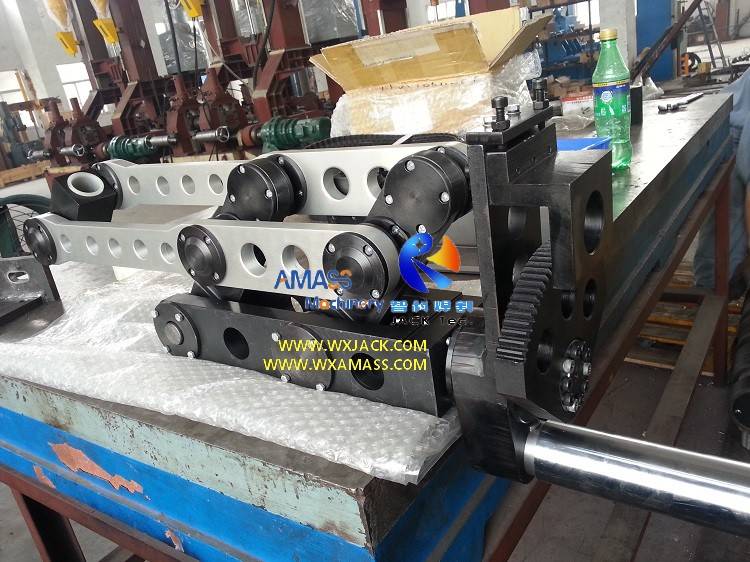

в) Система перемещения резака и газовых труб по всей длине станка для резки пересечения труб с ЧПУ;
1) Как показано на фотографии выше, система управления всех моделей станков для плазменной резки труб с ЧПУ серии CP оснащена промышленным компьютером;
2) Этот промышленный компьютер относится к рабочей станции настольного или подвесного типа, в зависимости от конкретной конструкции механической системы станка для резки труб с ЧПУ;
3) Его программное обеспечение операционной системы, аппаратное обеспечение цепи управления и монитор специально предназначены для использования станка для резки пересечения труб с ЧПУ.
4. Подводя итог, можно сказать, что представленные выше 3 системы: зажимной патрон, опорные ролики и система перемещения резака объединены в единую группу, гарантирующую надежную и точную работу этой передовой технологии 5-осевого профильного станка для резки пересечения труб с ЧПУ.
2) Для точной резки и снятия фаски имеется 2 комплекта системы обнаружения овальности труб, которые устанавливаются с обеих сторон блока резака вдоль продольного (осевого) направления трубы на станке для резки пересечения труб с ЧПУ;
3) Производство системы нарезки канавок станка для поперечной резки труб с ЧПУ основано на зрелой технологии, которая отличается оригинальной структурой, небольшим зазором и высокой точностью;
1) Как видно из приведенной выше небольшой фотографии, профессиональная библиотека заготовок, встроенная в промышленный компьютер с ЧПУ станка для резки труб с ЧПУ, проста и удобна в использовании;
2) Паз для последующей сварки можно вырезать вместе с резкой, без необходимости последующей обработки, точно и эффективно;
3) В целом, 5-осевой профильный станок для газопламенной и плазменной резки труб с ЧПУ очень подходит для клиентов, чьи трубы имеют небольшие размеры и нуждаются в различных видах обработки для следующего этапа сварки или сборки.
Ниже приведены технические характеристики этого станка для резки профильных труб с ЧПУ:
Модель Технический параметр | 5 Ось ЧПУ-CP 600/12 Профиль Станок для резки пересечения труб с ЧПУ с плазменным пламенем |
Диапазон диаметров заготовки Труба для резки и канавки (мм) | 80 ~ 600 |
Макс.Длина заготовки Труба для резки и канавки (мм) | 12000 |
Толщина заготовки Труба для резки и канавки (мм) | 6~100 мм для газовая резка;3 ~ 25 мм для плазменной резки |
Скорость резания для резки и канавки | 200 ~ 800 мм/мин.для газовой резки Около 200 ~ 2000 мм/мин.для плазменной резки (В зависимости от толщины трубы и мощности плазмы) |
Ось управления ЧПУ | 5 оси X/Y/Z/A/B: A: Поворот резака по длине трубы; B: Поворот резака по радиусу трубы; X: Перемещение резака по длине трубы; Y: Перемещение резака по радиусу трубы; Z: Высота резака |
