1) Использование: Из предыдущего раздела продукции мы можем понять, что продукт серии PR представляет собой своего рода специализированный вращатель труб для сварки, обеспечивающий оптимальную ориентацию заготовки при сварке посредством вращения и наклона в этом позиционере для сварки труб;
2) Модель: PR24 предназначен для обработки труб и трубок малого и среднего диаметра.
В качестве модели вращателя труб для сварки малого и среднего режима работы диаметры труб, трубок и колен для PR24 находятся в диапазоне диаметров 60 мм ~ 800 мм, довольно обширная область применения;
2) Три основных рабочих этапа:
а) Скорость вращения нижних поворотных роликов, которая представляет собой окружную скорость сварки заготовки в вращающем устройстве для сварки труб, регулируется в пределах 0,09 ~ 0,9 об/мин и контролируется инвертором переменного тока;
Близкий вид на вращение труб: (Рис.1)
б) Наклон рабочего стола: Этот позиционер для сварки труб малого и среднего класса модели PR24 имеет 2nd движение наклона или поворота стола рабочего стола вокруг радиальной оси заготовки с постоянной угловой скоростью 1,2 об/мин в диапазоне -45°~+45° и обратно;
Наклон рабочего стола и трубы: (Рис.2)
в) Ход вниз: Перед началом сварки в этом сварочном позиционере верхний прижимной поворотный ролик поднимается вверх и вниз на расстояние 510 мм со скоростью 245 мм/мин. под моторным приводом, чтобы заготовки всех диаметров в пределах номинальных характеристик могли надежно удерживаться для надежной работы и сварки по окружности;
Нижний прижимной ролик: (Рис.3)
3) Габаритные размеры оборудования: Габаритные размеры этой модели PR24 составляют 1,85 м в высоту, 1,27 м в длину и 0,87 м в ширину, занимая очень мало места. Вы можете легко найти небольшое место для его размещения в мастерской.
Позиционер для сварки труб серии PR имеет основные узлы: опорную станину, вращающийся блок, наклонный блок, прижимной блок и систему управления. Пожалуйста, смотрите ниже эскиз:

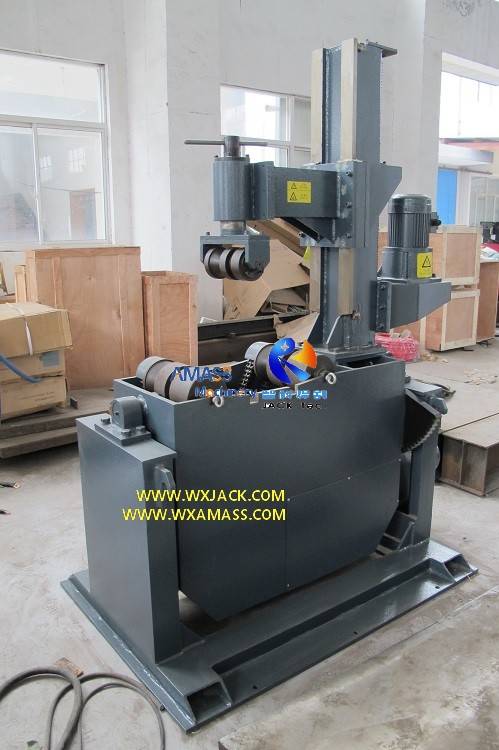

Эскиз конструкции конструкции оборудование: (Рис.4)
а) Это опорная база и рабочий стол позиционера для сварки труб;
б) На нем установлены все остальные единицы оборудования;
в) Механическое основание приваривается к раме с помощью стальных пластин и швеллеров и снова подвергается механической обработке после отжига. Он обладает высокой жесткостью и ударопрочностью, что служит прочной основой для работы;
Детальный вид на механизм вращения колена трубы: (Рис.5)
Рабочий вращающийся агрегат состоит из двух комплектов нижних поворотных роликов, а также его приводной и трансмиссионной системы: мотор-редуктор вместе с цепью и звездочкой;
а) Наклон или поворот заготовки для сварки предусмотрен на стеновых панелях станины;
б) Эта операция наклона приводится в действие мотор-редуктором и передается сектором шестерни. См. эскиз ниже;
Эскиз дизайна на Блок наклона рабочего стола: (Рис.6)
Механизм прессования трубы, патрубка, колена предназначен для:
а) Крепко удерживайте заготовку на нижних поворотных роликах;
б) Увеличение силы трения между заготовкой и поворотными роликами;
в) Делаем более плавное вращение заготовки;
г) Гарантия отсутствия проскальзывания заготовки при ее наклоне;
В этом позиционере для сварки труб положение поворотного ролика пресса или его ход вниз можно регулировать для размещения труб, трубок, колен различного диаметра;
Электрическая система управления состоит из элементов управления выключателем, инвертором, контактором, реле, а также шкафа управления и панели управления;
6) Мы продолжим тему привода и трансмиссии трубосварочного оборудования серии PR в следующем разделе продукции PR40;
а) Серия PR — это особый тип сварочного позиционера, специально предназначенный для сварки труб, колен и фланцев;
б) Если у вас есть интерес к часто встречаемому продукту, пожалуйста, проверьте разделы продуктов на сайте
Стандартный сварочный позиционер с одной столешницей;
Сварочный позиционер головки и хвоста.
PR24 Малый и средний сварочный манипулятор для труб | |
Применимый диапазон диаметров заготовки | 60~ 800 мм |
Вращающаяся линейная скорость поворотного ролика | 0,09 ~ 0,9 об/мин |
Диапазон вращения поворотного ролика | 0° ~ 360° |
Поворотный ролик наклона | Диапазон -45° ~ +45°, угловая скорость 1,2 об/мин. |
Верхний поворотный ролик вниз | 510 мм Ход, 245 мм/мин. скорость |
Габаритные размеры оборудования | 1,85 м Высота х 1,27 Длина х 0,87 м Ширина |
1) Использование: Из предыдущего раздела продукции мы можем понять, что продукт серии PR представляет собой своего рода специализированный вращатель труб для сварки, обеспечивающий оптимальную ориентацию заготовки при сварке посредством вращения и наклона в этом позиционере для сварки труб;
2) Модель: PR24 предназначен для обработки труб и трубок малого и среднего диаметра.
В качестве модели вращателя труб для сварки малого и среднего режима работы диаметры труб, трубок и колен для PR24 находятся в диапазоне диаметров 60 мм ~ 800 мм, довольно обширная область применения;
2) Три основных рабочих этапа:
а) Скорость вращения нижних поворотных роликов, которая представляет собой окружную скорость сварки заготовки в вращающем устройстве для сварки труб, регулируется в пределах 0,09 ~ 0,9 об/мин и контролируется инвертором переменного тока;
Близкий вид на вращение труб: (Рис.1)
б) Наклон рабочего стола: Этот позиционер для сварки труб малого и среднего класса модели PR24 имеет 2nd движение наклона или поворота стола рабочего стола вокруг радиальной оси заготовки с постоянной угловой скоростью 1,2 об/мин в диапазоне -45°~+45° и обратно;

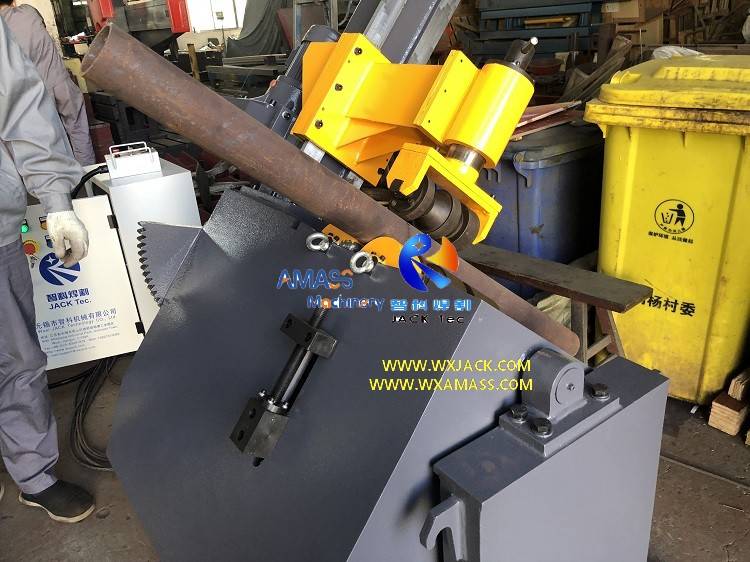

Наклон рабочего стола и трубы: (Рис.2)
