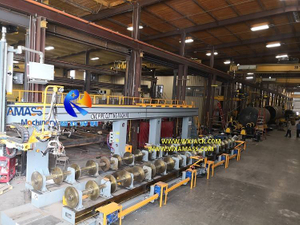

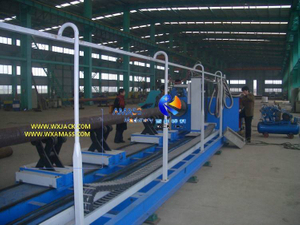

Многофункциональный станок для резки труб с ЧПУ по 6 осям и фаске

A. Назначение и использование 6-осевого станка с ЧПУ для газопламенной и плазменной резки больших труб CNC-CP-3000/9:

1.      Где можно найти применение станка для резки и снятия фаски с ЧПУ:

1)       Фон: В области производства резервуаров для сжиженного нефтяного газа/нефте- и газопроводов/строительства стальных конструкций стадионов... и т. д. существует огромное количество стальных труб различного диаметра и длины, которые должны быть изготовлены в самые разные готовые компоненты веток;

2)       Вклад: Эти сборные отводы изготовлены из труб, прошедших резку и скашивание с обеих сторон концов, промежуточные тела труб... в Станок для резки пересечения труб с ЧПУ;

3)      Рабочие части: Полуфабрикаты ответвления трубы, изготовленные из заготовок Станка газопламенной и плазменной резки труб с ЧПУ: (Рисунок 1)

2.      Основные функции 6-осевого станка для резки труб с ЧПУ CNC-CP-3000/9:

В этом отношении любой набор станков для резки и снятия фаски с ЧПУ имеет 2 основные функции:

1) Отрезание фиксированной длины трубы: Любой кусок заготовки стальной трубы можно разрезать на сегменты заданной длины;

2) Фаска под определенным углом: Помимо прямой кромки, отличительной особенностью станка для резки труб с ЧПУ является возможность снятия угловой фаски и нарезания канавок:

3) Резка пропила под наклонным углом на станке с ЧПУ для пламенной и плазменной резки труб Wuxi JACK и станке для снятия фаски: (Рис.2)

4) Типовая библиотека изделий трубных отводов на основе готовых заготовок станка для резки и снятия фаски с ЧПУ: (Рис.3)

3.      Технические характеристики применимых заготовок 6-осевого станка для резки труб с ЧПУ CNC-CP-3000/9:

1)       Диаметр трубы на станке для резки труб с ЧПУ:

От Φ500 до Φ3000мм;

Примечание:

а)       Малая толщина стенки соответствует малому диаметру;

б)       А значит, должно быть так: Чем меньше диаметр трубы, тем меньше толщина ее стенки;

2)       Применимая труба Толщина Диапазон:     5,0 ~ 50,0 мм для газовой резки;

3)       Применимая труба Длина:                     1,0 ~ 9,0 м;

4)       Макс. Масса труб и сосудов:       до 25,0 тонн;

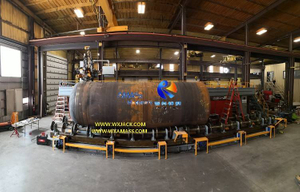

5)       Вид на фото: кусок резервуара Φ2500 мм, уложенный на стеллажи для заготовок станка Wuxi JACK CNC-CO-3000/9 для пламенной и плазменной резки больших труб с ЧПУ и снятия фаски: (Рис.4)

B. Ось управления в 6-осевом станке с ЧПУ для газопламенной и плазменной резки труб CNC-CP-3000/9:

Это набор из 6-осевого станка для резки и снятия фаски с ЧПУ, который можно четко проиллюстрировать на двух эскизах ниже:

1. Ось Y/Y/Z/A/B в 6-осевом станке с ЧПУ Wuxi JACK CNC-CP Series для резки труб и снятия фаски: (Рис.5)

1)       Ось X: Для перемещения резака вдоль продольного хода.Для этого

модель станка с ЧПУ для резки труб CNC-CP3000/9, макс.инсульт 9300мм;

2)       Ось Y: Для управления вращением трубы.Соответствующая линейная скорость вращения равна 80-3000мм/мин. Это выполняется с помощью сервопривода в станке для резки труб с ЧПУ;

3)       Ось Z: Для управления вертикальным ходом резака в зависимости от диаметра труб на станке для резки труб с ЧПУ.Соответствующий макс.инсульт 2450мм;

4)       Ось: Для осуществления качания резака по продольному ходу трубы.Соответствующий размах качания находится в диапазоне ±45°;

5) Ось В: Для управления качанием резака по траверсе трубы.В Модели CNC-CP Станок с ЧПУ для резки труб и снятия фаски, соответствующий диапазон поворота находится в диапазоне ±45°;

2.       Ось U в Wuxi JACK CNC-CP Series 6-осевой станок для резки труб с ЧПУ: (Рис.6)

Как показано на иллюстрации выше:

1)       ось U: для управления расстоянием бокового перемещения фрикционных роликов опорных стоек;

2)       Цель: Это для обслуживания различных диаметров Φ800 мм или Φ1500 мм, которые подходят для различных диаметров сосудов, на станке для резки пересечения труб с ЧПУ;

3)       Боковой вид по оси U в Wuxi JACK Пламенная и плазменная машина для резки больших пересечений труб с ЧПУ: (Рис.7)

C. Система ЧПУ и электрическая система управления в 6-осевой плазменной и пламенной машине CNC-CP-3000/9 для большой трубы с ЧПУ для резки и снятия фаски:

1.      Контроллер ЧПУ станка для резки труб с ЧПУ серии CNC-CP:

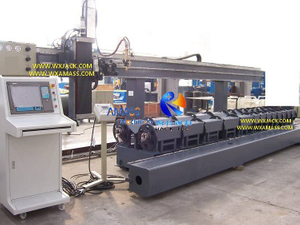

Контроллер ЧПУ F6000 специального назначения, специально применяемый в станке для резки больших труб с ЧПУ пламенной и плазменной резки: (Рис.8)

1)       Язык: Поддержка китайского, английского и других распространенных языков;

2) Программирование G-кода и M-функции для комплектации простых рабочих деталей;

3)       Протокол: Поддержка протокола Ether CAT;

4) Интерфейс: Стандартные и расширенные порты ввода/вывода;

5)       Операция: Параметрическая и настраиваемая технология обработки, сенсорные экранные программные клавиши, а также дистанционное управление;

6)       Скорость резки: Поддержка автоматической регулировки скорости газовой и плазменной резки в зависимости от толщины труб, уложенных на станке для резки и снятия фаски с ЧПУ;

7)       Плазменная обработка: Поддержка коррекции отклонения угла канавки плазменной дуги в станке для резки труб с ЧПУ;

8)       3D-режимl: 3D-вид трубы заготовки станка для резки труб с ЧПУ, который можно вращать в реальном времени, чтобы операторы могли наблюдать траекторию резки на 360 ° во время работы станка для резки труб с ЧПУ;

9)       Услуга: Все функции и процессы системы управления ЧПУ могут быть обновлены в режиме онлайн, что избавляет клиентов от необходимости послепродажного обслуживания станка для резки труб с ЧПУ;

10) Несколько режимов резки: Поддержка кислородного газа / плазмы / демонстрации и лазера 4 вида режима резки, которые должны быть выполнены на станке с ЧПУ для резки и снятия фаски с пересечения труб;

2.      Электрическая система управления станком для резки и снятия фаски с ЧПУ серии CNC-CP:

1) ЧПУ в качестве ядра: Благодаря мощным функциям контроллера ЧПУ остальные части электрической системы управления труборезным станком с ЧПУ относительно просты и лаконичны: все функции и действия Станок для резки труб с ЧПУ управляются с помощью станции управления ЧПУ;

2) Лаконичная и компактная плата управления и прокладка кабелей: Это также помогает свести к минимуму уровень всей электрической системы управления и наименьшую степень помех при прокладке кабеля.

D. Работа на 6-осевом станке CNC-CP-3000/9 для газопламенной и плазменной резки больших труб с ЧПУ:

Нижеприведенные фотографии, сделанные на американском объекте для клиентов Wuxi JACK, ярко отражают дружественный режим работы Пламенная и плазменная резка больших труб с ЧПУ и скашивание кромок:

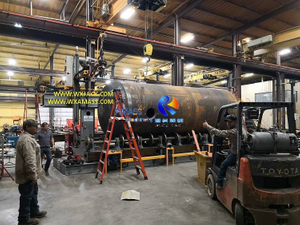

1. Работа на станке с ЧПУ для газопламенной и плазменной резки больших труб CNC-CP-3000/9.: (Рис.9)

1)       Лестница: Воздушный проход высотой 4 м, установленный вдоль всей зоны длины этого набора большого станка для резки труб с ЧПУ, с лестницами для доступа;

2)       Операционная станция: Как показано на фотографии выше, станция управления ЧПУ и панель управления установлены на этом воздушном проходе, так что оператор будет управлять работой станка для резки и снятия фаски с ЧПУ на высоте 4 м;

3)       Преимущества такого расположения заключаются в: Безопасный, удобный, и лучший угол обзора.Оператор может беспрепятственно контролировать весь рабочий процесс во время работы большого станка для резки труб с ЧПУ;

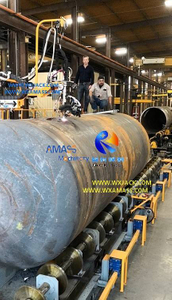

2. Управление резкой труб большого диаметра на станке для резки и снятия фаски с ЧПУ Wuxi JACK.: (Рис.10)

1)       На объединенной фотографии выше показана воздушная удлиненная дорожка небольшого расстояния для операторов, поднимающихся на трубу заготовки большого диаметра;

2)       Таким образом, операторы могут проверить и выполнить работу по резке, реализованную на большом станке для резки и снятия фаски с ЧПУ для пламени и плазмы.

E. Технические параметры 6-осевого станка CNC-CP-3000/9 для плазменной и плазменной резки больших труб с ЧПУ для резки и снятия фаски:

1.       Скорость резки:  100 ~ 1000 мм (в зависимости от материала и толщины листа);

2.       Количество управляемых осей： 6 осей, из которых 4 оси взаимно контролируются;

3.       Степень свободы системы нарезки канавок:      Бесконечное непрерывное вращение в пределах ±45°;

4.       Опорный ролик Мин.Расстояние:   800 мм (Для сосудов диаметром Φ500 ~ Φ1500 мм);

5.       Опорный ролик Макс.Расстояние: 1500 мм (для сосудов диаметром Φ1400 ~ Φ3000 мм);

6.       Двигатель регулировки расстояния опорных роликов:  2,0 кВт;

7.       Расстояние опорного ролика в продольном направлении: 700 мм
