1. 3-осевой 3000/12 пламенный и плазменный станок для резки пересечения труб большого размера с ЧПУ является «самой простой и большой» стандартной моделью среди всех продуктов серии CP Станок для плазменной кислородно-топливной резки с ЧПУ для резки труб;
1) Диаметр труб до Φ3000мм;
2) Самая длинная длина труб может быть 12 м;
3) Толщина стенки труб может быть 100 мм для газовой резки и 25~50 мм для плазменной резки;
3. Ось управления: Как показано на приведенном выше рисунке, во всех размерах 3-осевого станка для резки труб с ЧПУ, будь то малый/средний/большой размер, резак перемещается вверх и вниз вдоль осевого направления труб, вперед и назад вдоль продольного направления. труб, без качелей для изготовления фаски.

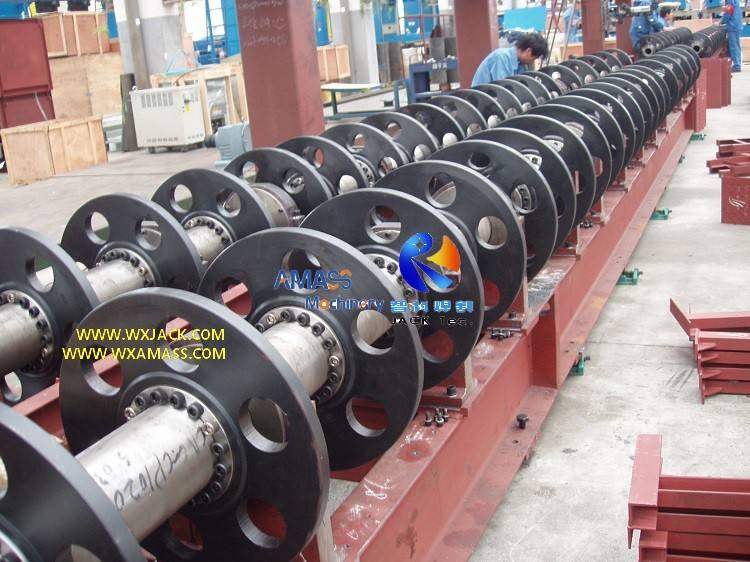

Показано в прикрепленном файле 6й фото и фото выше, на крупногабаритном станке для резки труб с ЧПУ заготовки укладываются на массив поддерживающих токарных роликов;
1) Здесь «Простой» означает меньше оси управления по сравнению с 5-осевым и 7-осевым станком для резки пересечения труб с ЧПУ большого размера;
а) Качание резака вдоль осевого и радиального направления трубы;
б) Движение резака вдоль радиального направления трубы;
в) А также регулировка по размаху поворотных роликов, поддерживающих трубу;
3) 3-осевой станок для резки пересечения труб с ЧПУ контролирует вращение трубы, подъем и опускание резака и его движение вдоль осевого направления трубы;

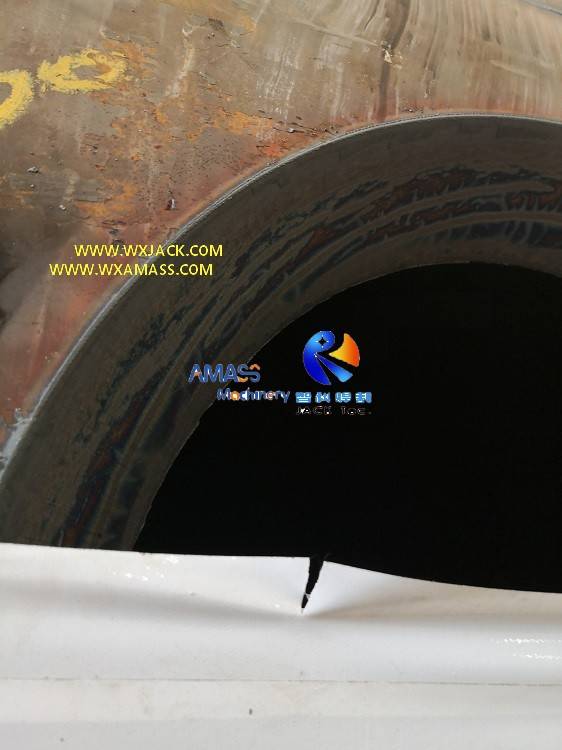

4) Таким образом, 3-осевой станок для резки труб с ЧПУ выполняет основную работу по отрезанию трубы необходимой длины, вырезанию отверстия в трубе с прямой кромкой, как показано на прилагаемых фотографиях;
1) Выбор между 3-осевым, 5-осевым и 7-осевым станком для резки труб с ЧПУ обычно исходил из потребности в резке пропила на трубе или нет: нужно ли это делать вместе с резкой всей трубы или нет;
2) 7-осевой станок для резки пересечения труб с ЧПУ выполняет те же основные функции, что и 5-осевой станок для резки труб с ЧПУ, но с более точным контролем движения поворотных роликов;
3) Обычно трубы, отрезанные на 3-осевом станке для резки труб с ЧПУ, имеют меньшую толщину.Из-за тонкой толщины трубы трудно иметь фаску, и обычно это не требуется.
Ниже приведены технические характеристики 3-осевого станка для резки труб с ЧПУ большого размера с ЧПУ-CP 3000/12:
Модель Технические параметр | 3-осевой ЧПУ-CP 3000/12 Станок для крупногабаритной плазменной газокислородной резки труб с ЧПУ |
Доступный диапазон диаметров Труба для резки (мм) | 600 ~ 3000 |
Максимум.Длина Труба для резки (мм) | 12000 |
Доступная толщина Труба для резки (мм) | 6~100 мм для газокислородной резки; 3 ~ 25 мм для плазменной резки |
Термическая резка Скорость | 200 ~ 800 мм/мин.для газовой резки Около 200 ~ 2000 мм/мин.для плазменной резки (В зависимости от толщины трубы и мощности плазмы) |
Ось управления ЧПУ | 3 оси X/Y/Z: X: Перемещение резака по длине трубы; Y: поворот трубы; Z: Резак перемещается вверх и вниз |
