Высокоэффективный гидравлический привод YTJ-50 Станок для правки двутавровых балок

штат:
Количество:

1.     Применение гидравлической машины для правки двутавровых балок YTJ-50:

1)      Гидравлический станок для правки двутавровых балок YTJ-50 на первой фотографии был сделан на оживленном заводе металлоконструкций.На фото видно, что на полу цеха уложены готовые изделия из многих сварных двутавровых балок.Вдалеке есть другая машина для производства двутавровых балок: набор Фрезерный станок с торцевой поверхностью двутавровой балки;

2)      YTJ-50 - это средняя модель высокоэффективной гидравлической машины для правки фланцев двутавровой балки серии YTJ, а также часто используемый тип;

3)      YTJ-50 имеет тот же принцип правки, что и гидравлическая машина для правки фланцев двутавровой балки YTJ-40 (предыдущий продукт): (Рисунок 1)

Рис. 1. Машина для правки двутавровых балок    Рис. 2. Машина для правки двутавровых балок

4)      Примечание: YTJ-40 и YTJ-50 имеют тот же принцип правки, что и механические машины для правки двутавровых балок серии HYJ.Разница заключается в источнике питания верхних правильных роликов: машины для правки двутавровых балок YTJ-40 и YTJ-50 приводятся в действие гидравлической насосной станцией, в то время как Машина для правки двутавровых балок серии HYJ приводится в действие механическим мотор-редуктором.



2.     Основные узлы гидравлической машины для правки полок двутавровых балок YTJ-50:

1)      Основная рама и основание гидравлического оборудования для правки двутавровых балок YTJ:  (Рис.2)

Рис. 3. Машина для правки полки двутавровой балки

Это монтажная платформа и рабочая зона станка для правки двутавровых балок YTJ.Здесь установлены все важные рабочие элементы;

2)      Передний и задний боковые конвейеры машины для правки двутавровых балок YTJ: (Рис.3)

Рис. 4. Машина для правки полки двутавровой балки

Эти устройства предназначены для загрузки двутавровой балки, деформированной при сварке фланцев, в машину для производства двутавровых балок оборудования для правки двутавровых балок и загрузки выпрямленной сварной двутавровой балки из машины;

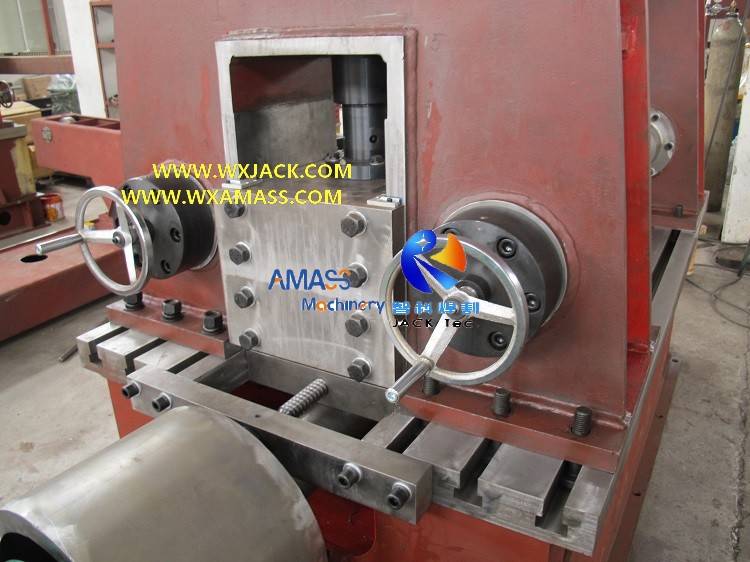

3)      Блок правильных роликов станка для правки двутавровых балок YTJ:   (Рис.4)

Рис.5 Машина для правки двутавровых балок

Сюда входят две части верхних роликов и одна часть нижнего ролика.Эти элементы являются центральным исполнительным механизмом станка для правки полки двутавровой балки YTJ;

4)      Гидравлическая станция машины для правки двутавровых балок YTJ:   (Рис.5)

Рис.6 Машина для правки двутавровых балок

Эта система включает гидравлические масляные цилиндры для прижатия верхних правильных роликов книзу.Это источник энергии оборудования для выпрямления двутавровых балок;

5)      Нижний блок трансмиссии станка для правки фланцев двутавровых балок YTJ:   (Рис.6)

Рис.7 Станок для правки фланцев двутавровой балки

Это предназначено для приведения во вращение нижнего ролика для правки, так что сварочная двутавровая балка может транспортироваться вперед вместе с процессом ее правки, так что вся длина сварной двутавровой балки может быть выпрямлена в машине для производства двутавровой балки для правки двутавровой балки. Машина;

6)      Мотор-редуктор станка для правки фланцев двутавровых балок YTJ:

Это для привода вращения входного и выходного конвейеров оборудования для правки двутавровых балок;

7)      Узел зажима полотна станка для правки фланцев двутавровой балки YTJ: (Рис.7)

Машина для правки двутавровых балок Fig8

Этот блок включает в себя две пары выравнивающих роликов на передней и задней сторонах основной рамы.Это для зажима стенки двутавровой балки во время периода правки в машине для правки двутавровой балки;

8)      Панель управления и рабочая станция станка для правки двутавровых балок:   (Рис.8)

Рис.9 Машина для правки двутавровых балок

Как своего рода автоматическая машина для производства двутавровых балок, все рабочие действия машины для правки двутавровых балок YTJ управляются этой рабочей станцией.



3.     Технические характеристики станка для правки фланцев двутавровых балок YTJ-50:

1)      Главная система трансмиссии YTJ-50 (также YTJ-40) Высокоэффективное гидравлическое оборудование для правки двутавровых балок оснащено двигателем мощностью 15 кВт и приводится в действие редуктором с высокой эффективностью трансмиссии и высокой скоростью правки (9 м/мин);

2)      Эксплуатация высокоскоростной машины для правки двутавровых балок YTJ-50:

а)       Щит управления машины для правки полки двутавровой балки YTJ-50 кладут на землю вдали от основной рамы;

б)      Для удобства эксплуатации панель управления установлена ​​на основной раме рядом с секцией правки Т-образной полости сердечника гидравлической машины для правки двутавровых балок;

в)       Панель управления гидравлических станков для правки двутавровых балок YTJ40 и YTJ-50 см. на рисунке ниже (из-за различного принципа правки, панель управления YTJ-60 и YTJ-80 Гидравлический станок для правки фланцев двутавровой балки отличается от YTJ-40 и YTJ-50) (Рис.9)

Рис.10 Машина для правки двутавровых балок



4.     Технические параметры гидравлической машины для правки двутавровых балок YTJ-50:

Ниже приведены технические характеристики высокоточной гидравлической машины для правки фланцев двутавровых балок YTJ-50 (оборудование для правки двутавровых балок):

ПАРАМЕТР

Спецификация

ПРИМЕЧАНИЕ

Модель

Гидравлическая машина для правки фланцев двутавровой балки YTJ-50

Сила выпрямления

Гидравлическая насосная станция

Подходящий материал двутавровой балки

Q345

Прочность на растяжение 510~600 МПа

Диапазон толщины полки (s)   (мм)

6 ~ 50

Специальное предложение

Диапазон ширины фланца (b)   (мм)

200 ~ 800

Диапазон толщины полотна (а)   (мм)

≤40

Диапазон высоты полотна (h) (мм)

200-1500

Диапазон длины H балки (мм)

4000 ~ 12000


Скорость выпрямления (мм/мин)

≈9000


Мощность главного двигателя (кВт)

15


Мощность гидростанции (кВт)

5.5


Источник питания

3P 380V для Китая

Может быть изготовлено в стране заказчика
