Станок для газовой и плазменной резки труб с ЧПУ базовой конфигурации

A. Положение 3-осевого станка для кислородно-плазменной резки труб с ЧПУ базовой конфигурации 600/12 с зажимным патроном:

1.       Каждая модель в семействе труборезных станков с ЧПУ серии CP имеет свою индивидуальность и значение, которое было разработано с учетом определенного рыночного спроса, и это не отличается от станка с ЧПУ для резки труб с ЧПУ «Базовая конфигурация» из этого раздела продуктов. ;

2.       Фактически, модель 3 Axis 600/12 является отправной точкой всего семейства продуктов Станок для кислородно-плазменной резки труб с ЧПУ серии CP.Как мы знаем, каждый раз разработка нового продукта всегда начинается с самого простого типа с самыми компактными размерами, и это верно для станка для резки труб с ЧПУ;

3.       Это самый ранний продукт станка для резки труб с ЧПУ, разработанный на ранней стадии около 20 лет назад.Позже, с развитием как аппаратного, так и программного обеспечения, а также ростом рынка резки труб, как ось управления ЧПУ, так и размер заготовки увеличились в станке для резки труб с ЧПУ: с 3 осей до 5 осей / 6 осей. / 7 осей, от Φ600 мм до Φ1400 мм/Φ2000 мм/Φ3000 мм Станок для резки пересечения труб с ЧПУ.

B. Функция 3-осевого станка для кислородно-плазменной резки труб с ЧПУ 600/12 базовой конфигурации с зажимным патроном:

1.       3-осевой 600/12 пламенный и плазменный станок для резки труб с ЧПУ является «самым простым» в своем семействе продуктов.Он имеет базовую функцию станка для плазменной кислородно-топливной резки труб с ЧПУ;

2.       3 оси в системе ЧПУ станка для резки труб с ЧПУ:   (Рисунок 1)

1)       Ось X: Резак можно отрегулировать по длине заготовки;

2)       Ось Y: Заготовка вращается, так что резак всегда направлен в положение 12 часов на заготовке во время операции резки на станке для резки труб с ЧПУ;

3)       Ось Z: резак можно перемещать вверх и вниз, чтобы он подходил для различных диаметров заготовки;

3.       С помощью вышеуказанного 3-осевого управления станок для резки пересечения труб с ЧПУ с зажимным патроном может отрезать трубу до необходимой длины и / или вырезать отверстия различного диаметра в трубе без функции снятия фаски под углом.После этого его можно приварить с фланцем, в Машина для кольцевой сварки фланцев труб;

4.       Макс.диаметр трубы, подходящий для станка для резки труб с ЧПУ, составляет 600 мм, длина 12 м.Отсутствие ограничений по толщине стенки заготовок;

5.       Для базовой конфигурации 3-осевого станка для резки труб с ЧПУ спецификация Φ600 мм является наиболее подходящей моделью.Поскольку, как правило, чем меньше диаметр, тем меньше толщина стенки трубы, что означает меньшую потребность в функции наклонной фаски на станке для резки труб с ЧПУ.

C. Механические характеристики 3-осевого станка для резки труб с ЧПУ с зажимным патроном 600/12:

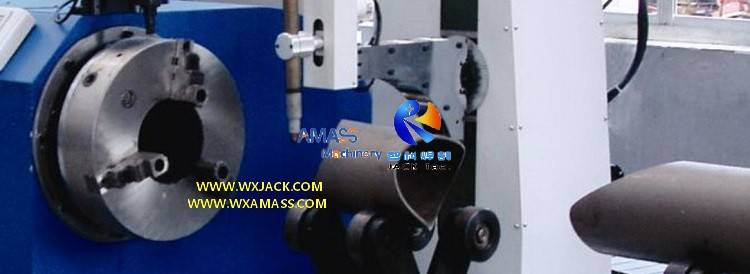

1. Крепление с зажимным патроном для фиксации заготовки в газокислородно-плазменном станке с ЧПУ для резки труб:   (Рис.2)

Как мы упоминали в разделе продукта 'Станок для резки пересечения труб с ЧПУ по оси 600/12 со сложным управлением 6', в группе продуктов для станков для резки труб с ЧПУ захват патрона имеет значение специально для заготовки спецификации Φ600 мм. Более того, трубы больше не подходят для зажима зажимом зажима;

2. Движение резака в 3-осевом станке для резки труб с ЧПУ базовой конфигурации:   (Рис.3)

Проиллюстрированная на приведенном выше рисунке, резак для 3-осевого станка для плазменной и пламенной резки труб с ЧПУ имеет прямую конструкцию с вертикальным движением, без вращения и качания.

D. Когда выбирать базовую конфигурацию 3-осевого станка для резки труб с ЧПУ?

1.       Для клиентов, которым не требуется скашивание кромок на их трубах среднего диаметра, эта модель 3-осевого станка для резки пересечения труб с ЧПУ 600/12 является правильным выбором: она имеет недорогую цену, простоту в эксплуатации, быструю установку и ввод в эксплуатацию, а также удобное обслуживание;

2.       Кроме того, благодаря модульной конструкции станка для резки труб с ЧПУ и легкому расширению интерфейса системы управления, включая как аппаратное, так и программное обеспечение, эта базовая конфигурация 3-осевого станка для резки труб с ЧПУ доступна для последующего обновления до 5-осевого или 7-осевого станка с ЧПУ для резки пересечения труб, когда это необходимо..

E. Технические параметры станка газокислородно-плазменной резки труб с ЧПУ в базовой конфигурации:

Ниже приведены технические характеристики 3-осевого 600/12 пламенного и плазменного станка для резки труб с ЧПУ:
