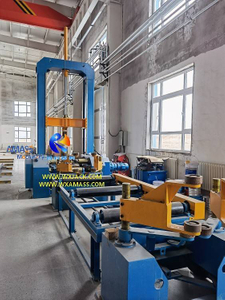

1) На первом фото показано типичное место применения машины для сборки и прихватки двутавровых балок: высокоавтоматическая Линия по производству двутавровых балок;
2) Как вы можете видеть на первой фотографии, другая машина для производства двутавровых балок следует за машиной для сборки двутавровых балок: Опрокидывающая стойка стальной конструкции 90°, и LHC Машина для дуговой сварки двутавровых балок под флюсом.(Рис.1,2)
а) Для производства двутавровых балок того же размера, автоматическая машина для сборки двутавровой балки и сварочный аппарат для прихватки имеет цену на 15% выше, чем у ручного оборудования;
я. Для одного комплекта автоматической сборочной машины с двутавровой балкой требуется только один оператор для управления производственным процессом вместо двух операторов в ручной сборочной машине с двутавровой балкой;
II. Требования к возможностям оператора на ручной машине для сборки двутавровых балок намного строже, чем у оператора автоматического оборудования, с учетом навыков и опыта сварки;
III. Станок для производства двутавровых балок Автоматический станок для сборки двутавровых балок производит готовые двутавровые балки с качеством, более стабильным и постоянным, чем у ручного оборудования, так что требуется меньше инспекционных работ;
IV. Более гибкая с точки зрения логики управления автоматическая машина для сборки двутавровых балок и прихваточной сварки: для будущего расширения или обновления благодаря программному управлению ПЛК вместо жесткой релейной цепи;
В этом смысле автоматическая машина для сборки двутавровых балок может окупиться быстрее, чем ручное оборудование;
а) Улучшенный коэффициент использования CO2 источник сварочного тока: Заказчик может использовать существующие источники питания самостоятельно, вместо двух комплектов новых, как в случае с Автоматом для сборки двутавровых балок;
б) Если существует проблема с программой ПЛК, возможно, уже произведена одна партия неквалифицированной двутавровой балки, по сравнению с, возможно, только одной или двумя деталями на станке для ручной сборки двутавровой балки;
в) По этой причине мы предлагаем заказчику сначала выполнить пробный запуск в одиночном режиме, прежде чем переходить в автоматический цикл при запуске станка для сборки двутавровой балки.
а) С точки зрения управления и мощности, машина для сборки двутавровых балок Z15~Z20 с прихваточной сваркой в основном управляется электрическим ПЛК и инвертором для его рабочей логики и скорости, а также питается от гидравлического цилиндра для его работы по сборке;
б) Таким образом, гидравлическая система машины для производства двутавровых балок и сборки двутавровых балок имеет жизненно важное значение;
а) В машине для сборки двутавровых балок гидравлическая система состоит из насосной станции, цилиндров и трубопроводов;
б) В станке для производства двутавровых балок Z15~Z20 станка для сборки двутавровых балок прижимной ролик, узел позиционирования и зажима стенки/полки, узел выравнивания клеммы стенки/полки, система тяговых стержней, узел направления дуги управляются гидравлической системой;
в) Нисходящий прижимной ролик, блок выравнивания и блок направления дуги запускаются непосредственно гидравлическим цилиндром;
г) Гидравлический цилиндр привода опускающегося прижимного ролика имеет длинный ход;
д) Для прижатия стенок двутавровых балок различных спецификаций на машине для сборки двутавровых балок обычно необходимо добавить удлинительный вал на переднем конце штока поршня масляного цилиндра.
Ниже приведены технические характеристики машины для производства двутавровых балок автоматической машины для сборки двутавровых балок Z15~Z20 с прихваточной сваркой:
Модель | Z15~Z20 Машина для сборки и прихватки двутавровой балки |
Макс.Ширина перемычки двутавровой балки | 1500/1800/2000 мм |
Толщина стенки двутавровой балки | 6∽32 мм |
Ширина полки двутавровой балки | 200∽800 мм |
Толщина полки двутавровой балки | 6∽40 мм |
Длина двутавровой балки | 4000∽12000 мм |
Макс.Вес двутавровой балки | 20 тонн. |
Мощность гидравлического двигателя | 4 кВт |
Гидравлическое номинальное давление | 6 ~ 8 МПа |
Производительность гидравлического масляного насоса | 24 л/мин. |
Рабочий режим | Ручной/Одиночный/Авто |
Стиль выравнивания ребра и фланца | Самовыравнивание (автоматическое) |
Стиль прихватки | Автоматический CO2 прихваточная сварка |
СО2 Газозащитный сварочный источник питания | Panasonic KR350 или HUAYUAN NB350 |
Оператор | 1 оператор |
Скорость сборки и прихватки (мм/мин.) | 500 ~ 6000 |
