Сварка угловых швов под углом 45° Портальная сварочная машина с двутавровой балкой серии LHA

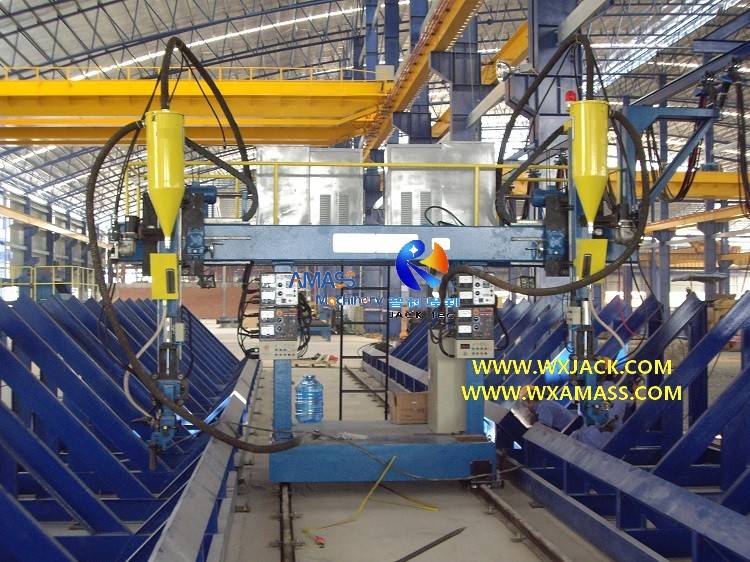

Существуют различные конструкции и размеры портальных сварочных аппаратов для двутавровых балок серии LHA при практическом использовании.На приложенных фотографиях указано несколько типичных моделей в своем роде.Эскиз двух основных типов конструкции, применяемых в машине для дуговой сварки под флюсом LHA с двутавровой балкой, см. ниже: (Рисунок 1)

1.     Источник питания SAW в различных типах портальных сварочных аппаратов с двутавровыми балками:

1)      Машина для дуговой сварки двутавровых балок, представленная в категории продуктов для дуговой сварки под флюсом, является основной машиной для производства двутавровых балок в производственном процессе сварки двутавровых балок, которая в наибольшей степени влияет на качество производимой двутавровой балки;

2)      По этой причине источник питания SAW, который мы передаем на аутсорсинг для автоматической портальной сварочной машины с двутавровой балкой серии LHA (I Beam - это то же имя, что и H Beam), а также Машина для сварки двутавровых балок колонного типа LHC и Портальный станок с двутавровой балкой типа LHT T, занимает первое место в отрасли сварочного оборудования;

3)      После многих лет тестирования и проверки мы рекомендуем два варианта источника питания SAW для использования в группе продуктов для сварки двутавровых балок:

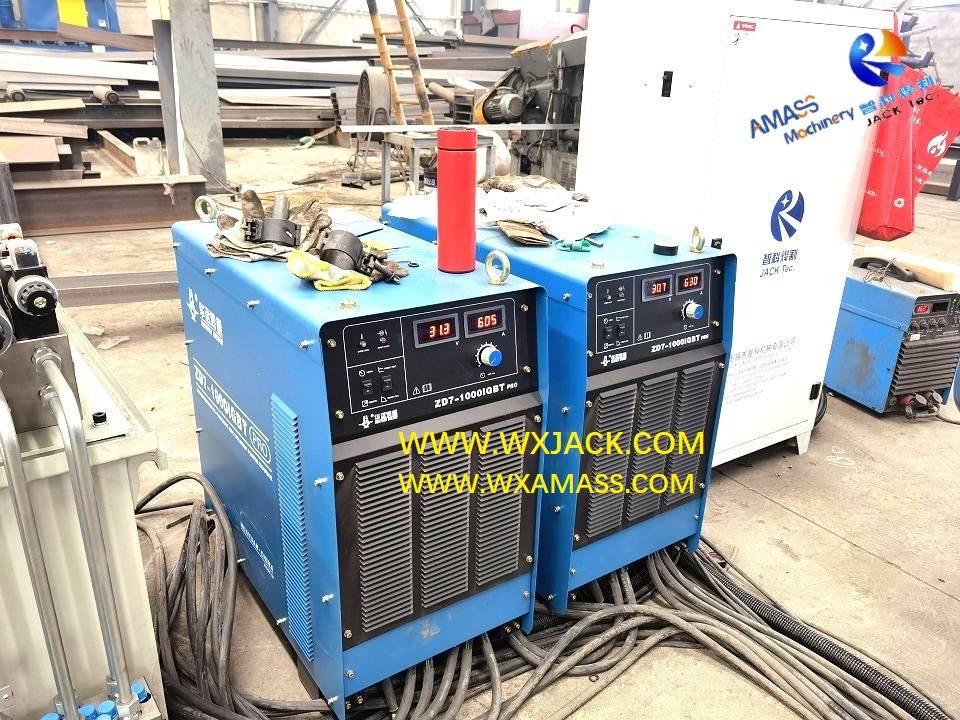

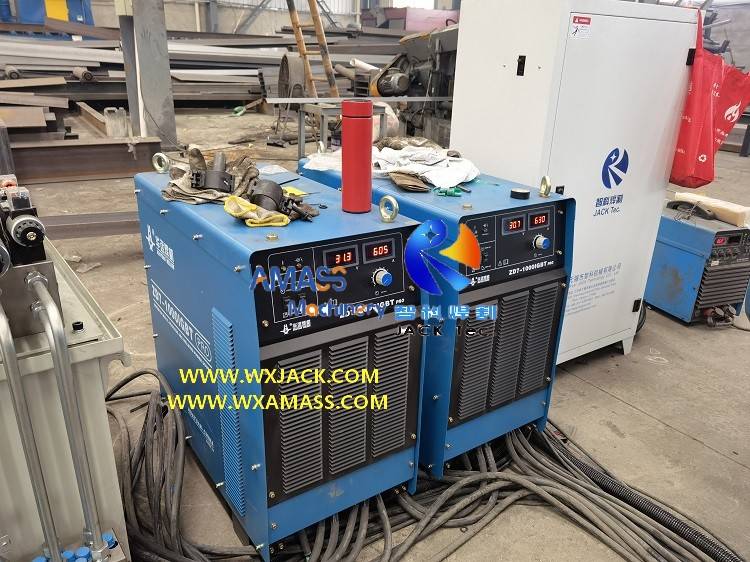

а)       Китайский бренд HUAYUAN ZD7-1000: (Рис.2)

б)      Американский бренд Lincoln DC1000   (Рис.3)

4)      Из которых китайский HUAYUAN имеет очень хорошие показатели стоимости.Он стабилен и последователен в обеспечении высокого стандарта качества сварки при разумной цене оборудования.В настоящее время HUAYUAN является одним из основных производителей источников питания SAW, которые используются в портальных машинах для дуговой сварки под флюсом с двутавровой балкой серии LHA.

2.     Введение в источник питания SAW в машине для дуговой сварки под флюсом с двутавровой балкой:

1)      Функция источника питания SAW в станке для пилы с двутавровой балкой:

а)       Источник питания со встроенной функцией инверторного управления серии ZD7 может использоваться в различных режимах сварки, включая автоматическую дуговую сварку под флюсом, электрошлаковую сварку, сварку прилипанием и дуговую строжку;

б)      Кроме того, этот источник питания также имеет очень удовлетворительные характеристики при сварке одной проволокой на постоянном токе и наплавке полос;

2)      Технические характеристики источника питания SAW в портальном сварочном аппарате LHA с двутавровой балкой:

а)       Основная схема управления этого источника питания ZD7 SAW представляет собой инверторную схему IGBT.У него есть сильные стороны превосходной надежности, быстрого времени реакции и непревзойденных динамических характеристик;

б)      Источник питания ZD7 SAW имеет возможность автоматической компенсации потенциального риска колебания напряжения в сети, обеспечивая стабильное и стабильное горение дуги при SAW портального сварочного аппарата LHA с двутавровой балкой, а также гарантируя хороший внешний вид и высокую интенсивность сварочного шва;

3)      Принцип работы источника питания SAW в портальной машине для сварки двутавровых балок:

Сварочный источник питания серии ZD7 с инверторным управлением использует главную цепь инвертора в качестве контура управления, как показано ниже:   (Рис.4)

а)       Во время реализации SAW на станке Gantry H Beam SAW, трехфазное питание переменного тока от сети мастерской преобразуется в высокочастотный постоянный ток 20 кГц после выпрямления через трехфазные выпрямители;

б)      С помощью инвертора IGBT этот постоянный ток высокой частоты будет инвертирован в ток высокой частоты переменного тока в качестве перехода;

в)       После этого инвертированный переменный ток высокой частоты снова выпрямляется обратно в постоянный ток: при постоянном снижении напряжения в высокочастотном трансформаторе переменный ток снова выпрямляется до постоянного тока;

г)      Затем этот постоянный ток фильтруется через контур реакции и управляется сигналом отрицательной обратной связи по току;

д)      После усиления этот сигнал отрицательной обратной связи подается на инвертирующий интерфейс усилителя ошибки и проходит через интегральную схему регулировки ширины импульса;

е)        К этому времени этот усиленный сигнал может контролировать время работы IGBT, и, следовательно, инверторный выпрямитель может получить требуемую внешнюю характеристику для получения ожидаемой производительности портального сварочного аппарата LHA с двутавровой балкой;

4)      Консоль управления источником питания SAW, используемого в машине для дуговой сварки под флюсом LHA с двутавровой балкой, см. на прикрепленном изображении и ниже:   (Рис.5)

3.     Технические параметры портальной машины для сварки двутавровых балок серии LHA:

Ниже приведены технические характеристики этого высококачественного портального сварочного аппарата LHA для двутавровой балки (портальный станок для двутавровой пилы):
