Профиль резка CG6000 с двойным приводом стриптиз

Уставка для резки пластиковой пластины с двойным приводом CNC-CG6000, показанная на прикрепленном изображении, предназначена для недавно построенного и запуска стальной конструкции.

1.   Использование и общее описание на 6000 мм макс. Ширина ширины с ЧПУ для резки пламени:

1)    Происхождение этой модели:    Двойная машина с двумя приводами в течение 6000 мм с факелами с полосатыми факелами расширяется на основе 'Standard ' Product of ' B ASIC Configuration Configuration CG4000 Одно приводной машины CNC Flame Plame Plame Rutch ', с 2000 мм дополнительным более широким пролетом рельса и модернизированным с одного привода до двойного диска;

2)    Внешний вид отдельного привода и двойной  машины для резки с ЧПУ:

Итак, как определить, является ли набор машины для резки с ЧПУ для одного привода или двойного привода с первого взгляда?

 а) , как вы можете наблюдать с первичной фотографии , на одном приводном компьютере одна сторона поперечного механического луча - инверсированная Т -рама, которая имеет более длинную нижнюю поверхность, работающую на режущих рельсах;

б) и другая сторона механического поперечного луча представляет собой длинную длина сплошной коробки, с гораздо более короткой длиной вдоль направления режущих рельсов машины;

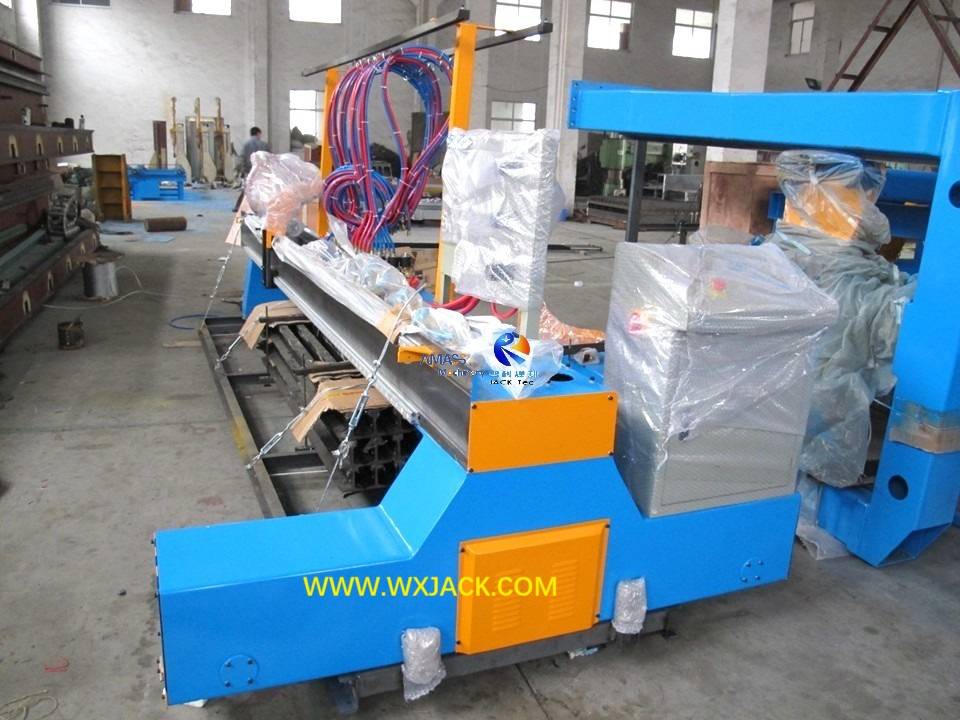

c) Для машины с двойным приводом, настройки с двойным приводом, обе стороны механического поперечного луча являются инвернутыми Т -рамкой, в которой внутри установлены редукторы сервис -двигателей и установлены блоки трансмиссии. Пожалуйста, проверьте приведенное ниже иллюстрацию:

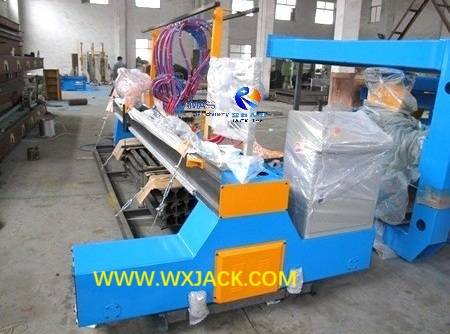

Механическая гантри -движущаяся главная поперечная рама Wuxi Jack Cnc Cutcure Rutch Machine:

( Рис.1 )

3)   Общая конфигурация модели CNC-CG6000 Model CNC-стриптиз

а) функция:  этот набор из 6000 мм поперечного размера машины используется для разрезания формы пластины на пластинах из углеродистой стали, шириной пластин до ширины до 5200 мм;

б) разрезание формы ЧПУ соответствует двум кускам управляющего пламени с ЧПУ, которые собираются на передней части механического поперечного луча;

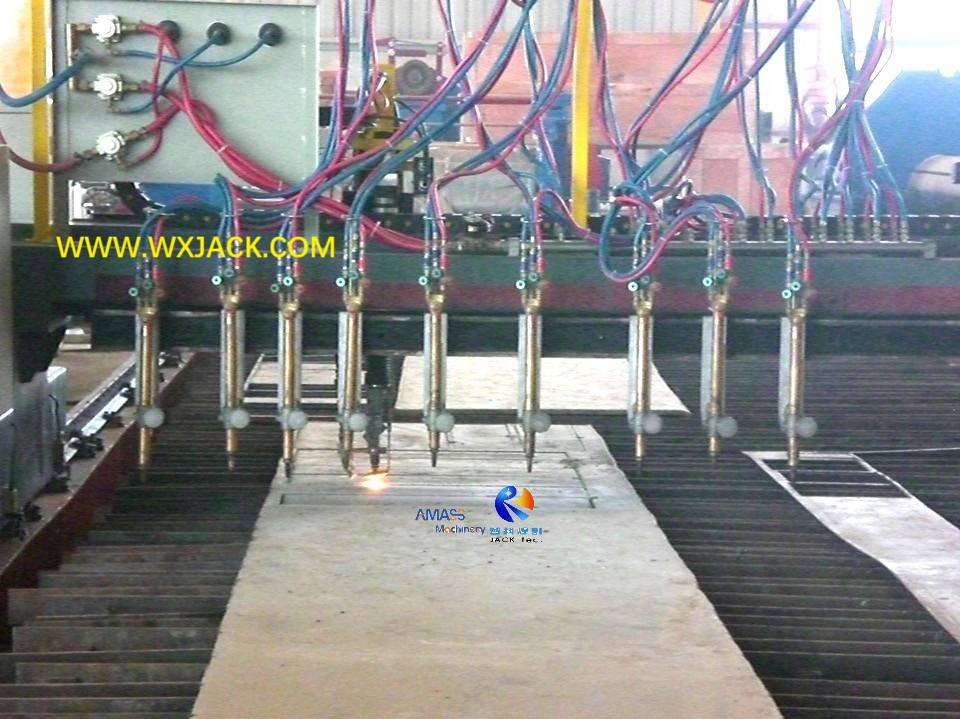

C) и высокоэффективная резка плавная пластина для кислота , которая проводится в машине, посредством девяти кусочков фонарика, режущего пламени, которые находятся на задней стороне механического поперечного луча;

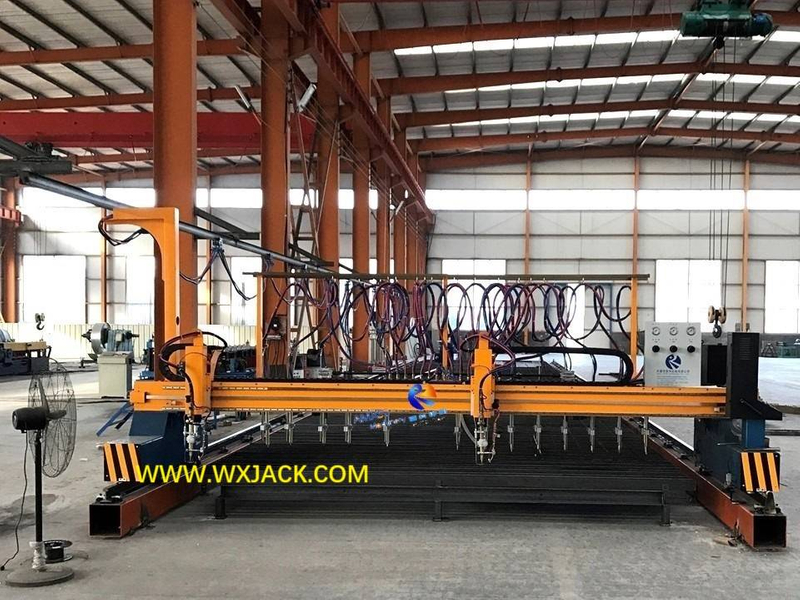

г) эта конфигурация продемонстрирована на прикрепленной первой фотографии;

 e) заслуга: такая конфигурация соответствует спросу большинства стальных структурных заводов по всему миру;

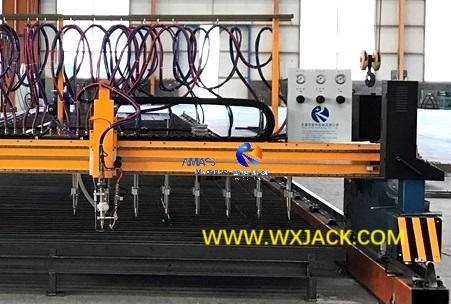

4)    Безопасная эксплуатация в  машине для резки плиты с ЧПУ Wuxi Jack:

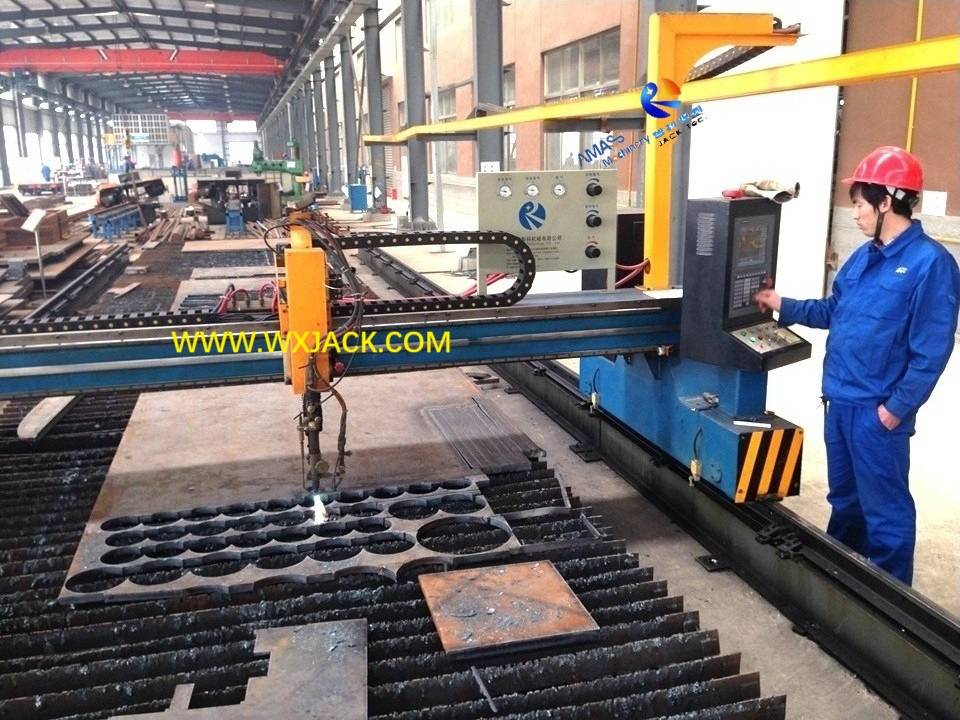

а) Для целей безопасности есть привлекательные тревожные узоры желтого черного шахматных диагональных полос, окрашенных на передних сторонах движущейся гантри, как показано на прикрепленных первых/ второго и третьем изображениях;

б) Когда машина работает в работе, она дает осторожности людей вокруг, чтобы избежать хода и набивать с помощью машинной рамы:

Сигнальные пластины с сигнализацией безопасности основной раме Wuxi Gack  , установленные на механической All Model

2.   Система сервопривода с движущейся машиной для резки пламени с ЧПУ:

1)   Роль и важность:    Сервопривод - это 'Внешний участник ' во всей машине резания плиты с ЧПУ во время резки формы плазмы и пламенной пластины. Он содержит и обеспечивает высокую точность и полную стабильность в постоянном виде операции резки пластин;

2)   Количество и установка системы сервопривода в  машине резки с ЧПУ с ЧПУ:

A) В этом двойном приводном компьютере CNC-CG6000 существует три набора системы сервопривода , для выполнения продольного двойного привода на механическом поперечном луче вдоль режущихся разреза длиной 15 м во время резки;

б) 'Стандарт ' 15 м от параллельных режущих рельсов может быть длиннее или короче на основе макс. длина листового металла для вырезания в  машине;

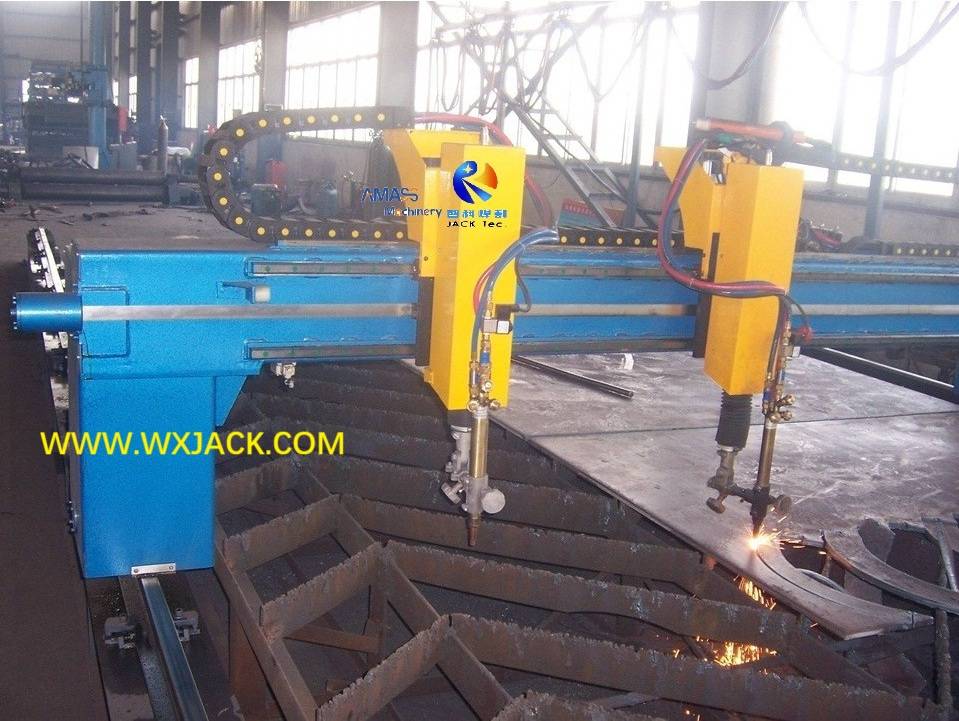

в) и есть два часа режущих факелов ЧПУ, которые установлены вдоль механического поперечного луча соответственно:

Сервопривод и двигатели: ( рис.3 )

3)  Технические характеристики сервопривода в машине резки стриптизметральной плиты:

а)   Показ состояния, диагностика, аварийного сигнала и параметров в процессе резки управляющей пластины ЧПУ ；

б)   ручной или автоматический набор жесткости ， Полностью обеспечение стабильности системы вождения в машине ；

c)  Регулируемый оборотный оборотный рп, командный импульс, допустимая эффективность нагрузки, диагностика тревоги, создание точного лечения при запуске машины ；

D)  Мотор изготовлен из высокого потока Thulium ， хорошего магнетизма поведения и рассеяния ， высокая плотность и небольшое изменение динамической характеристики ；

e) сервопривод имеет высокую точность импульсного энкодера ， полностью обеспечивая скорость и точность сервопривода и, следовательно, набор машины;

4) Дополнительные примечания: на систему кислорода и резки газовой системы проверьте раздел продукта ' Комбинированный CG5000 с двойным приводом машины для резки стриптизметральной плиты '.

3. Технические параметры машины резки пламени ЧПУ:
