5-осевой 3000/6 пламенный и плазменный станок для резки больших труб с ЧПУ

A. Подходящий диапазон применения 5-осевой крупномасштабной плазменной кислородно-топливной резки с ЧПУ 3000/6 для резки пересечения труб:

1.       Эта модель предназначена для резки и изготовления канавок на трубах большого диаметра сравнительно небольшой длины (самая длинная 6000 мм);

2.       Возможности обработки канавок в этой 5-осевой модели такие же, как у 7-осевой 3000-мм крупногабаритный станок для резки труб с ЧПУ;

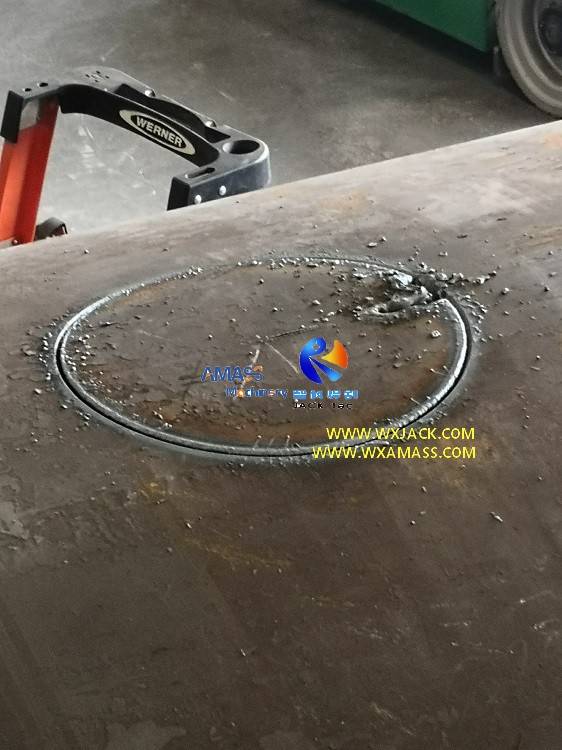

Резка и снятие фаски в Wuxi JACK 5 Axis / 7 Axis 3000mm Крупномасштабная плазменная газокислородная труба с ЧПУ Станок для поперечной резки труб:   (Рисунок 1)

3. Между тем, 5-осевой крупногабаритный станок для резки пересечения труб с ЧПУ рекомендуется использовать для резки заготовок труб одинакового диаметра (лучше одного диаметра) в рамках рабочего цикла.В следующем сегменте будет объяснение, почему мы предлагаем это;

4. Короче говоря, 5-осевой 3000/6 пламенный и плазменный крупномасштабный станок для резки труб с ЧПУ является еще одним продуктом брата 5-осевой станок для резки труб с ЧПУ 3000/12, с половиной допустимой длины резки трубы.

B. Почему важно сохранять небольшие изменения или отсутствие изменений в диаметрах труб при работе 5-осевой 3000/6 крупномасштабной плазменной газокислородной резки труб с ЧПУ?

1. На приведенном ниже рисунке дано графическое объяснение изменения диаметра трубы и соответствующего изменения ширины ролика на крупногабаритной машине для резки пересечения труб с ЧПУ:   (Рис.2)

2. Как видно из вышеизложенного, в 5-осевом станке для резки труб с ЧПУ для труб большого диаметра до Φ3000 мм без:

1)       Ось V для управления боковым перемещением резака;

2)       И ось W для управления поворотными валками перемещается вдоль радиального направления трубы;

3. Для станка для резки пересечения труб с ЧПУ относительно сложно контролировать положение резки в этом направлении, которое подходит для различных диаметров труб, особенно при переключении между трубами с большим изменением диаметра.Например, станок для поперечной резки труб с ЧПУ сначала отрезает трубу диаметром Φ1000 мм, а затем отрезает трубу диаметром Φ3000 мм.

C. Механические конструкции заменителей оси V и оси W в 5-осевом 3000-мм крупногабаритном станке для резки труб с ЧПУ:

Когда необходимо переключиться между трубами заготовки, на станке для резки труб с ЧПУ должна быть некоторая работа по настройке:

1. Размах двух комплектов поворотных роликов, поддерживающих трубу, необходимо отрегулировать с помощью болта:   (Рис.3)

В механической раме станка для резки пересечения труб с ЧПУ опорное основание состоит из поворотных роликов, выполненных в 2 классах 0 ~ 1500 м, а также 1500 ~ 3000 мм, которые переключаются с помощью болтов;

2. Что касается расстояния выдвижения резака вдоль радиального направления трубы, то же, что и у токарных валков, оно также подразделяется на 2 класса стационарных соответственно.

2 массива опорных токарных роликов в 5-осевом/7-осевом станке для резки пересечения труб с ЧПУ Wuxi JACK:   (Рис.4)

3. В целом, 5-осевой крупногабаритный станок для резки труб с ЧПУ серии 3000 мм больше подходит для резки и снятия фаски с больших труб постоянного диаметра или, по крайней мере, без большой разницы;

4. Для клиентов, которым необходимо обрабатывать трубы диаметром от Φ600 мм до Φ3000 мм, с целью удобной работы и точного контроля на станке для резки труб с ЧПУ, 7-осевой крупногабаритный станок для резки труб с ЧПУ больше подходит для поперечной резки. подходящий выбор.

D. Технические параметры 5-осевой крупногабаритной плазменной газокислородной резки труб с ЧПУ 3000/6:

Ниже приведена спецификация 5-осевой 3000/6 пламенной и плазменной крупномасштабной машины для резки труб с ЧПУ:
