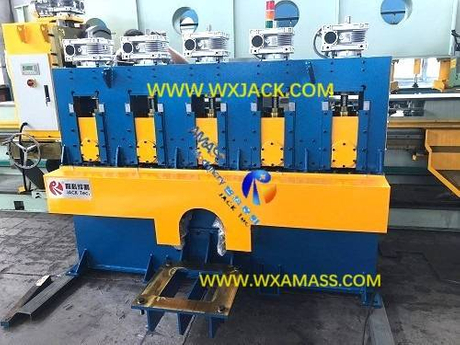

ASM200 является самой крупной моделью в линейке станков для правки угловой стали серии ASM.Как видно из первого фото, его основной корпус также имеет самые большие габариты.
Двумя наиболее заметными особенностями станка для правки стальных уголков ASM200 являются его размер и способ регулировки верхних правильных роликов:
а) Пожалуйста, проверьте 2й фото на эскизе общего проекта и компоновки углово-правильного станка ASM200.Взяв джентльмена на первой фотографии в качестве эталона, основная машина машины для правки угловой стали ASM200 имеет общую высоту 2260 мм (включая 5 комплектов двигателей переменного тока сверху);Общая длина 3700 мм (только основной корпус) и общая ширина 2310 мм;
б) Угловые стали с большим поперечным сечением обычно имеют большую длину.Таким образом, по сравнению с часто используемой длиной 5,8 м в станке для правки уголкового проката серии ASM, как входной, так и выходной конвейеры машины для правки углового проката ASM200 имеют длину 11 м каждый;
а) Как мы представили в разделе продукта 'Высокоскоростная автоматическая продольная машина для правки угловой стали ASM130', В малых и средних моделях станков для правки стальных уголков ASM (стандартные модели: ASM63/ ASM100/ ASM130) прижатие верхних правильных роликов вниз выполняется вручную: Вращение маховиков вручную во время работы этих угловых правильных станков;
б) В то время как в средних и больших моделях станка (стандартные модели: ASM160/ ASM200) вышеупомянутые маховики заменены редукторами с червячными мотор-редукторами переменного тока.Поскольку толщина угловой стали в машинах для правки углового железа ASM160 и ASM200 слишком велика, чтобы ее можно было выправить вручную;
в) Глядя на первую фотографию, вы можете удивиться, почему на задней стороне редукторов червячных двигателей переменного тока до сих пор установлены маховики.Это делается для того, чтобы предоставить клиентам два варианта эксплуатации этой машины для выпрямления угловых прокатов для тяжелых условий эксплуатации.И здесь мы хотим подчеркнуть, что, согласно нашему прошлому опыту работы с машиной, редукторы с червячным двигателем переменного тока более полезны, чем ручная работа в повседневной работе углового правильного станка ASM200.
а) Сюда входят пять верхних правильных роликов и четыре нижних правильных ролика, как показано на третьей фотографии;
б) В правильном станке для угловой стали ASM200 интервал между любыми двумя частями верхних правильных роликов составляет 500 мм;В то время как интервал между любыми двумя частями нижних правильных роликов составляет 700 мм;
в) Скорость правки 6000 мм/мин.(Постоянная скорость), которая является универсальной рабочей скоростью среди всех моделей угловых правильных машин серии ASM.С другой стороны, мы можем специально увеличить скорость выпрямления по запросу клиента. Пожалуйста, ознакомьтесь с приложенным видео о процессе правки на машине для правки угловой стали ASM200.;
а) В одном комплекте станка для правки угловой стали ASM200 имеется два типа двигателей переменного тока: главный приводной редуктор (см.й фотография пробного запуска машины для правки уголков ASM200 на заводе Wuxi JACK, установка зеленого цвета на полу), мощностью 18,5 кВт, один комплект, в одном комплекте машины для правки уголков ASM200;
б) И вышеупомянутые пять комплектов редукторов с червячными мотор-редукторами переменного тока (вы можете определить по первой и четвертой фотографиям), синего цвета, мощностью 3,1 кВт, пять комплектов, в одном комплекте станка для правки уголкового железа ASM200;
а) Для контроля качества при производстве угловых правильных станков, пожалуйста, ознакомьтесь с разделом «Продукция» 'Машина для выпрямления железа с углом направления длины ASM высокой точности';
б) Информацию об основных узлах углового выпрямителя см. в разделе «Продукция» 'Высокоэффективная автоматическая машина для выпрямления стали с углом направления длины'.
Ниже приведены технические характеристики машины для правки уголкового проката High Power Motor Drive ASM200 (правильного станка для прокатных уголков):
Модель Технический параметр | Моторный привод высокой мощности ASM200 Машина для правки углового железа |
Мин.Размер поперечного сечения уголкового железа | 45×45×3 мм |
Макс.Размер поперечного сечения уголкового железа | 200 ×200×20 мм |
Диапазон длин уголкового железа | 3000 ~ 12000 мм |
Скорость выпрямления углового железа | 6000 мм/мин. |
Общая мощность машины | 33,5 кВт |
Мощность главного редуктора | 18,5 кВт |
Мощность редуктора верхнего пресса | 3,1 кВт х 5 комплектов |
Интервал верхних правильных роликов | 500 мм |
Интервал нижних правильных роликов | 700 мм |
Количество верхних/нижних правильных роликов | 5/4 шт. |
Длина входного конвейера | 11 м |
Длина выходного конвейера | 11 м |
