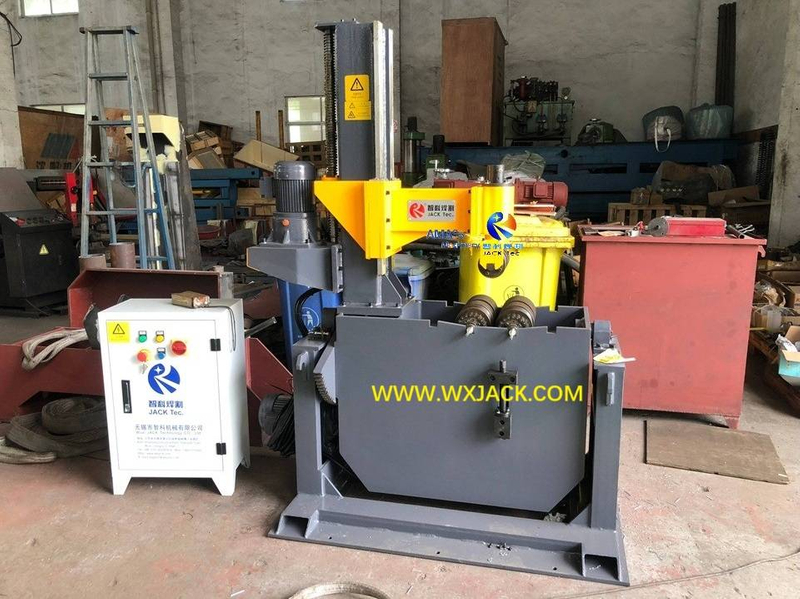

Небольшой средний размер PR24 вниз нажатия сварки труб

1. Окружение по работе с модели PR24 Маленькой средней служебной трубной сварки труб:

1) Использование:  из предыдущего раздела продукта мы можем понять, что продукт PR -серии является своего рода выделенным вращателем трубы для сварки, достигая оптимальной ориентации заготовки с помощью сварки с помощью вращения и наклона в этом оборудовании;

2) Модель: PR24 предназначен для обработки на малых средних диаметрах труб и трубки.

2. Основные технические характеристики PR24 Модель сварки сварки труб с малой средней рабочей трубки:

1) Применимые заготовки:

В качестве модели малого среднего дежурного вращателя для сварки, подходящие заготовки трубы, трубки, локоть для PR24 находятся в диапазоне диаметра  φ  60 мм ень    800 мм , довольно обширная область;

2) Три основных рабочих шага:

а) вращающаяся скорость нижних поворотных роликов, которая представляет собой скорость заготовки по окружности сварки в ротаторе сварки труб, регулируется в пределах границы 0,09 ~ 0,9 об / мин, контролируемой инвертором переменного тока;

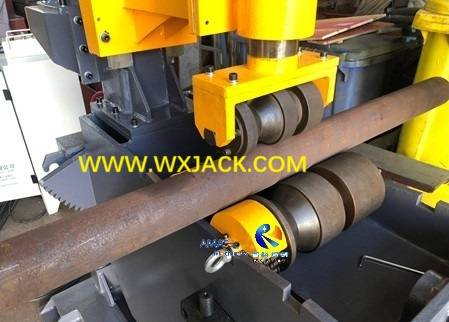

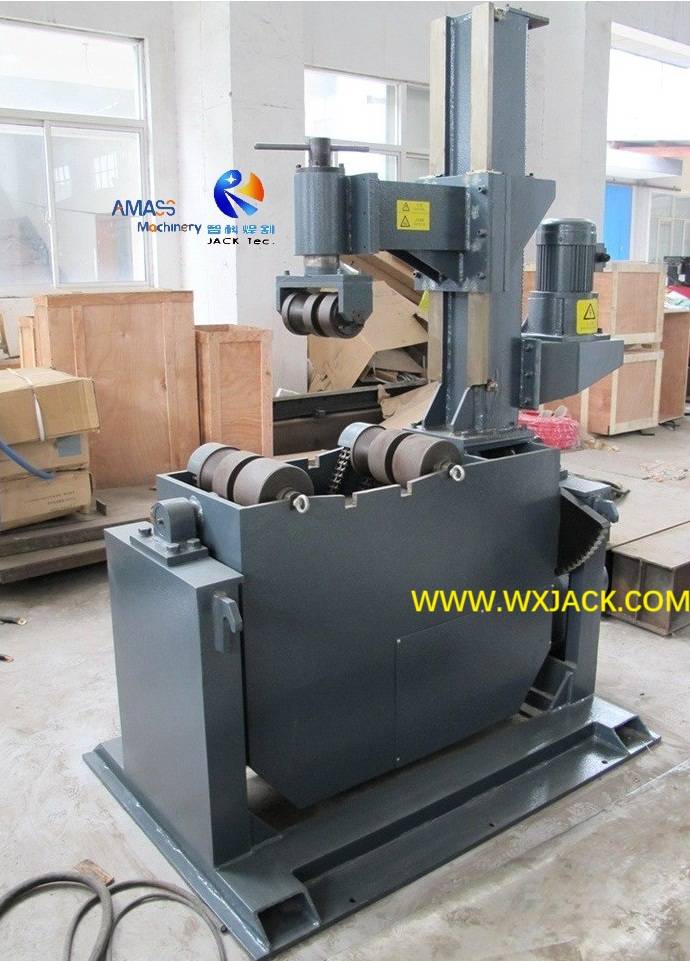

Вид закрытия на вращении трубы в модели Wuxi Jack PR24 : ( Рис.1 )

б) Наклон рабочего стола:  эта модель PR24 Модели с швартором труб с малой средней рабочей трубки имеет 2 ^-й движение наклона таблицы рабочих столов, или качели вокруг радиальной оси заготовки, в постоянной угловой скорости 1,2 об / мин, до и из диапазона -45 ° ~ +45 °.;

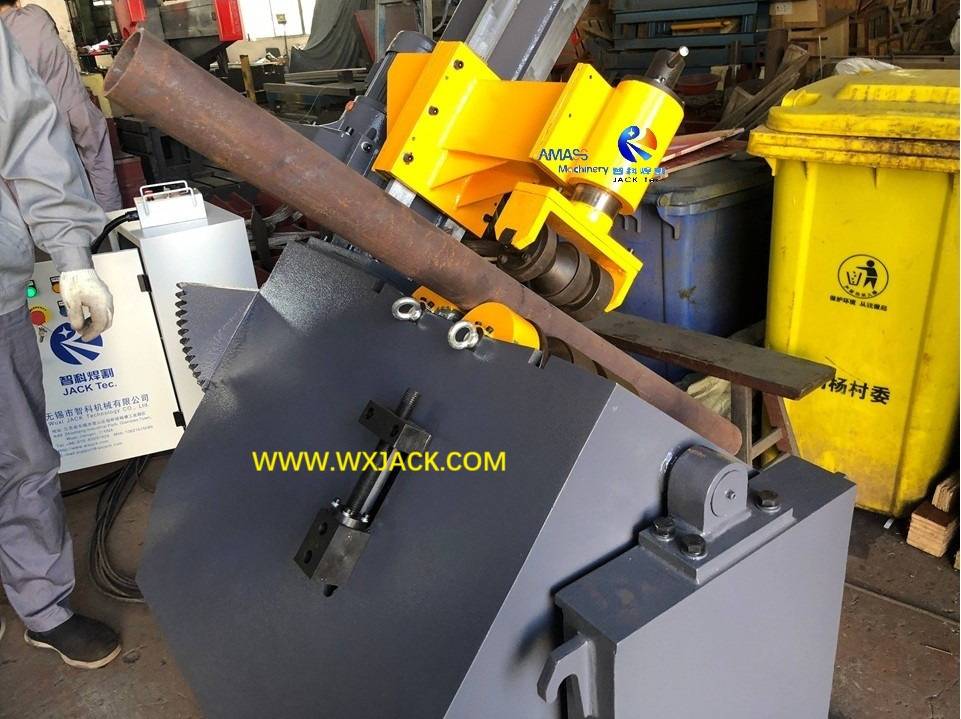

Наклон рабочего стола и трубы в модели Wuxi Jack PR24 : ( Рис.2 )

c) Вниз повод:  перед сваркой в ​​этом позиционере сварки труб вверху вниз надавливание вниз надавливание поднимается вверх и вниз 510 мм, со скоростью 245 мм/мин. Под двигательным приводом, так что все диаметры заготовки в пределах номинальной спецификации могут быть прочно удерживаться для надежного бега и окружной сварки;

Вниз на пресс -ролик Wuxi Jack PR24 Модель: ( Рис.3 )

3) Общий размер оборудования: эта модель PR24 имеет общий размер высоты 1,85 м и длиной 1,27 м, на 0,87 млн ​​шириной, занимая очень небольшую космическую занятие. Вы можете легко найти небольшое место для поиска его в мастерской.

3. Структура PR -серии моторного приводного вращателя для сварки:

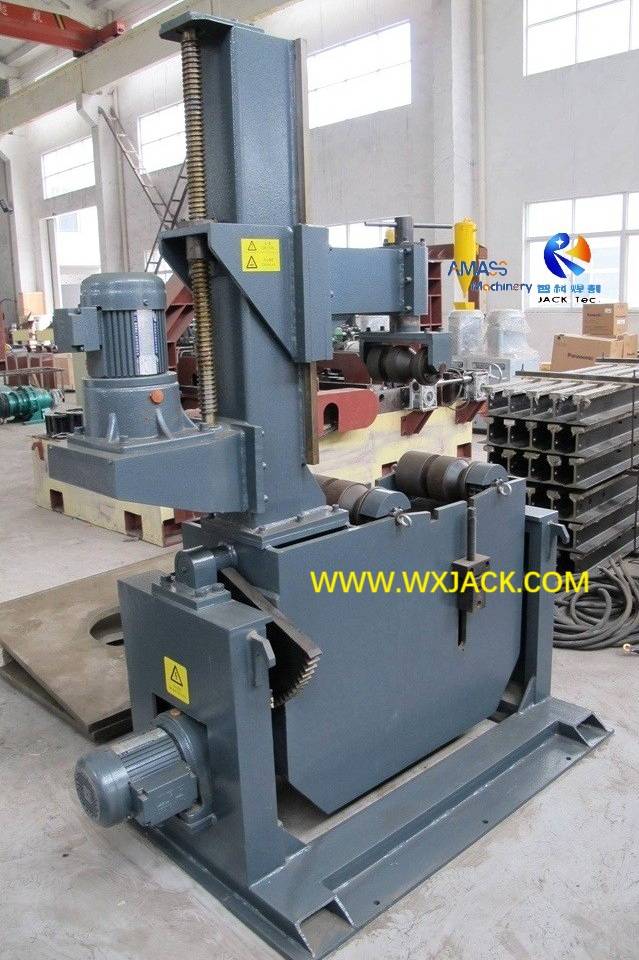

Поставщик сварки труб в серии PR имеет основные единицы стационарного механического базового слоя, вращающегося блока, наклона, нажатия, а также системы управления. См. Ниже эскиз:

Проектирование эскиза на структуре модельного оборудования Wuxi Jack PR24 : ( Рис.4 )

1)   Базовый слой модели PR -модель ротатора сварки труб:

а) это поддерживающая базовая и рабочая таблица позиционера сварного шва трубы;

б) на нем установлены оставшиеся единицы оборудования;

C) Механическое основание -слое сварчивается в форму рамы со стальными пластинами и каналами и обрабатывается снова после отжига. Он обладает сильной жесткостью и ударной устойчивой к шоковой способности, служащих твердым основанием для работы;

2) Возобновляемый блок заготовки в ротаторе сварки труб:

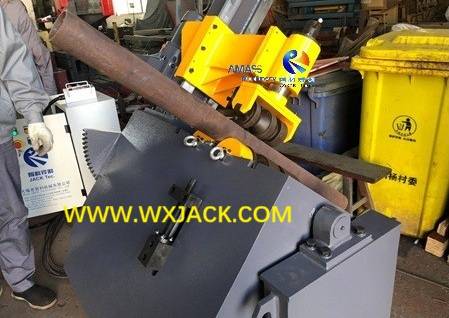

Взгляд на механизм восстановления локтя трубы модели Wuxi Jack PR24 : ( Рис.5 )

Рабочая вращающаяся единица состоит из 2 наборов роликов по поворотам, а также его системы вождения и передачи: редуктора двигателя, вместе с цепью и звездочкой;

3) Устройство наклона наклона рабочей стола в сварке PR Tipe:

а) наклонение или качание заготовки для сварки находится на стенах кровати;

б) Эта операция наклона приводится в систему с редуктором двигателя и передается сектором передачи. Смотрите ниже эскиза;

Дизайн эскиза на  рабочем столе наклона наклона моделей PR Машина: ( рис.6 )

4) Нажапиющий блок заготовки в ротаторе сварки PR Tipe:

Трубка, труба, нажатие на локоть предназначено для:

а) крепко удерживая заготовку на роликах по поворотам;

б) увеличение силы трения между заготовкой и поворотными роликами;

в) создание более плавного вращения заготовки;

г) гарантировать отсутствие проскальзывания заготовки во время его наклона;

В этом позиционере сварки труб, положение поворотного ролика с прессованием или его нисходящий ход регулируется для размещения трубы, трубки, локтя с разными диаметрами;

5) Система электрического управления сварщиком труб:

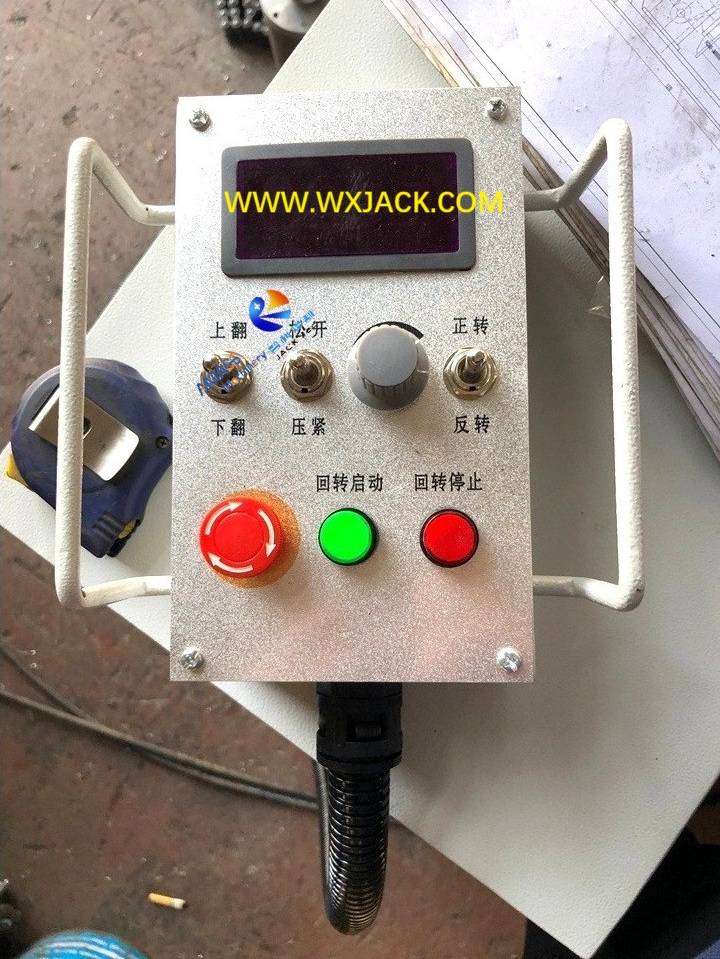

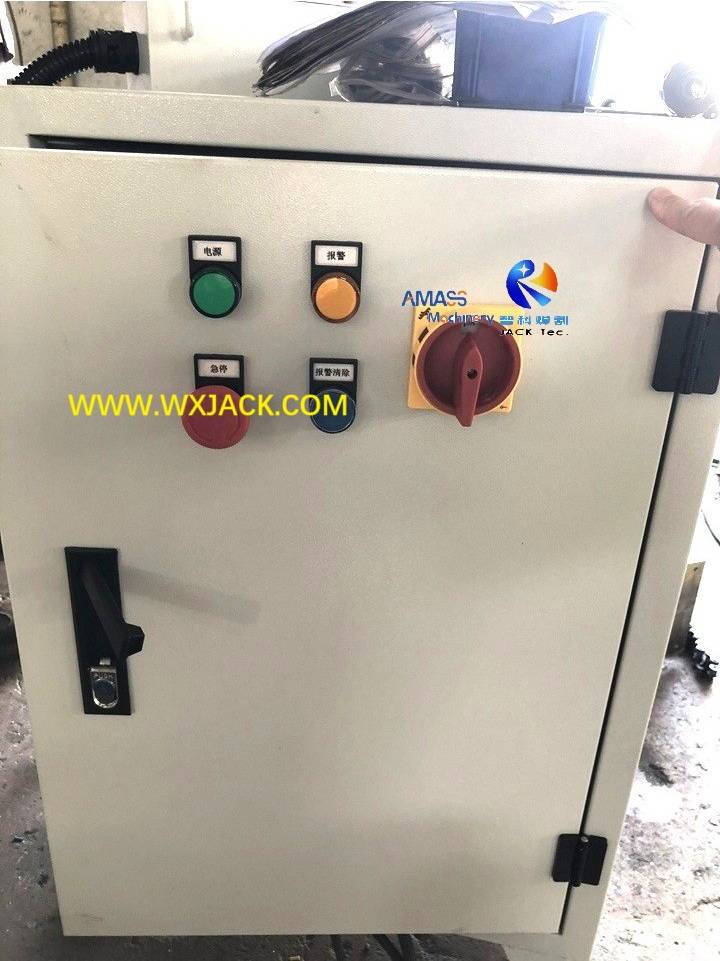

Система электрического управления состоит из элементов управления выключателя, инвертора, контактора, реле, а также управляющего шкафа и эксплуатационной панели;

6) Мы продолжим тему привода и трансмиссии оборудования для сварки труб в серии PR в следующей части продукта PR40;

7) Дополнительные ноты на сварку сварки труб PR серии:

A)   PR -серия - это особый тип сварки, специально применяемый для сварки труб, локтя и фланца;

б)   Если у вас есть интерес к продукту Common See, проверьте разделы продукта

Стандартные модели с одной таблицей;

 L Тип сварки сварки;

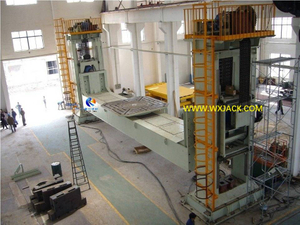

 Поставщик сварки головы и хвоста.

4. Технические параметры PR24 Model Tipe Swerder:
