Тонкая стеновая трубка или сварка продольного шва для продольного шва

A. Сварка продольного шва для разных заготовков:

1.  Техническая функция: Сварная машина специального назначения, обсуждаемая здесь, имеет общие точки сварки продольного шва, которая является основной сваркой в производственной промышленности;

2. Заготовки для продольной сварки шва имеют широкое разнообразие,

1) от малой трубки с диаметром φ180 мм толщиной 0,3 мм ,

2)  до 2400 мм размер сечения , толщины 80 мм, длиной 49 м;

3. Материалы заготовки могут быть углеродистой сталью/ нержавеющей стали/ Al/ сплав;

4.  Режим сварки может быть: SAW/ CO ₂/ GMAW/ TIG/ MIG ...

B. LW Models Thin Wube Tube продольная сварная машина для продольного шва:

1. Приложение:

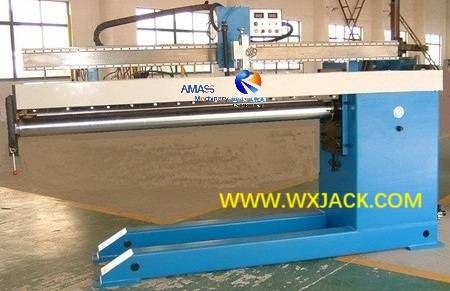

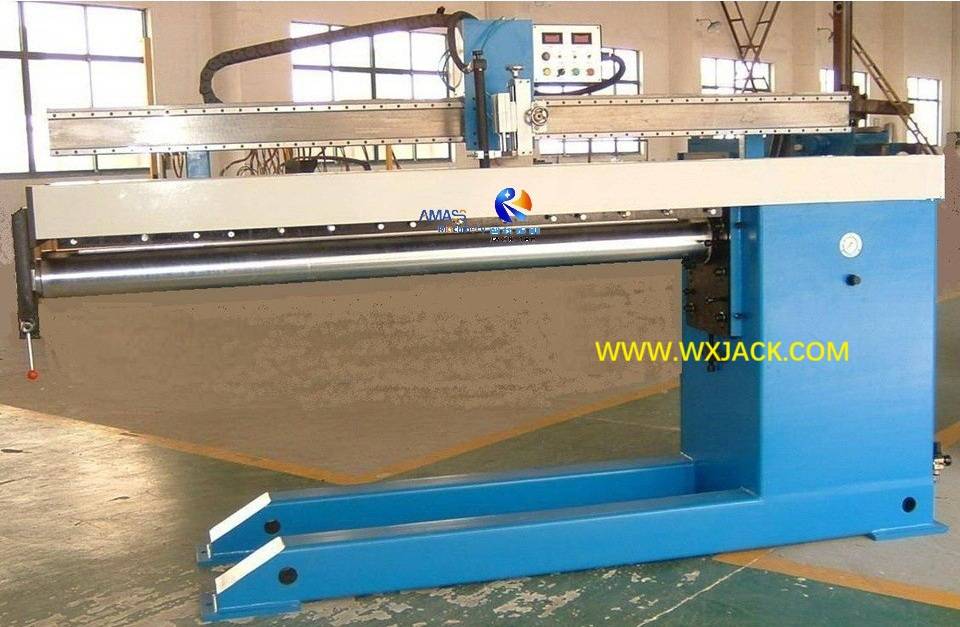

Wuxi Jack LW1000 : ( рис.1 )

Эта машина предназначена для тонкой пластинчатой сварки, и сварки продольного шва с тонкой настенной трубкой. Он широко используется во всех участках, включающих продольную сварку, такие как тонкостенные сосуды давления, автомобильные детали, бытовые электрические приборы, медицинские аппараты и инструменты, продовольственный механизм, архитектурное украшение и т. Д.;

2. Технические специальности LW тонкой стенной трубки продольного шва машины:

1)   Функция: машина выполняет автоматическую сварку листа или сварка продольного шва тонкой трубы, в высокой эффективности и качеством, без деформации;

2) режимы сварки включают в себя: TIG/ MIG/ MAG/ CO ₂ EHIDENTING/ PLASMA SAW/ SAW (погруженная дуговая сварка), удовлетворение различного спроса со стороны клиентов;

3)  заготовки включают, но не ограничиваясь: стальная пластина с тонкой листовой металлом, тонкая настенная труба/ бак/ трубка, конический цилиндр, одну сторону открытую коробку и т. Д.;

4) Материалы заготовки включают углеродичную сталь, нержавеющую сталь, сплавную сталь, AL и т. Д.

3. Структура и производительность LW LW LONITUDINAL SEAM СВОЙСТВЕННОЙ СВОЙСТВА:

Эта машина имеет стационарную нависающую структуру и состоит из:

1) машинная рама;

2) нависающий луч;

3) сварка факела;

4) Mandrel и его блокировочный блок для фиксации заготовки во время тонкой продольной сварки труб;

5) Сварная система;

6) Система электрического управления;

4. Закрепление маленькой трубки в LW тонкую стенную трубку продольного шва для продольной машины:

1) Это связано с пневматическим типом ключа Gasbag: с газом, надуванным в газ, два массива клавиш создают давление и плотно нажимают заготовку;

а) Давление газобеднения регулируется в диапазоне 0 ~ 7 кг/см.²;

б)  Разрыв двух массивов клавиш может быть отрегулирован в пределах 5 ~ 20 мм;

в) таким образом, эта машина адаптируется к заготовкам различных спецификаций;

2)  Выравнивание маленькой трубки: это простой и простой способ вставки стиля. Для начала работы просто вставьте эти булавки в его слот, и сделайте шов заготовки прямо в положении этого слота, затем нажмите вниз клавиши. Заготовка расположена и плотно прижата к сварке продольной сварки шва;

3) Два массива клавиш развернуты тесно вдоль обеих сторон сварочного шва, что делает полное и равномерное нажатие заготовки в процессе как сварки с тонкой пластинкой, так и сварки тонкой стены продольного шва. Ключи контролируются с помощью переключателя педали, который может оказывать давление на заготовку отдельно;

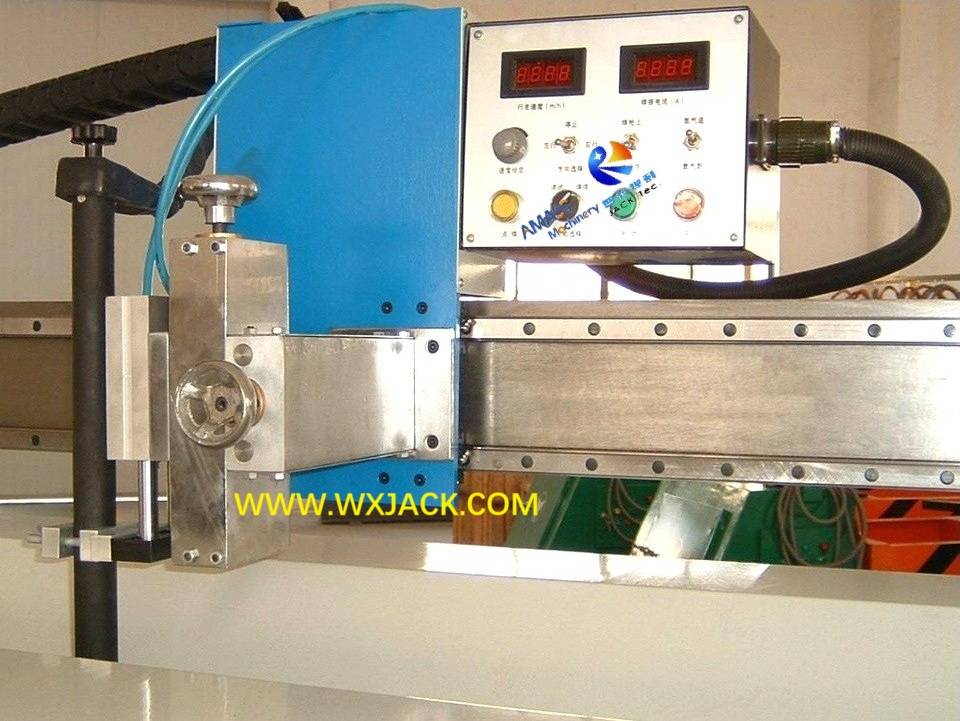

5. Операция сварки в LW с тонкой стеновой трубкой продольной сварной машины:

1) Mandrel и его блокировка предназначены для плотного удержания заготовки во время работы. Он изготовлен из высококачественной стали с помощью точной обработки и термической обработки, что делает ее достаточную прочность;

2) охлаждение водяного: во время сварки продольного шва с тонким стеновым резервуаром есть циркулирующая вода для охлаждения внутри оправки, с целью гарантирования стабильности операции сварки и получения наименьшей степени деформации заготовки;

3) В верхней части оправки есть вогнутый слот , который является защитой от газа, находится под вогнутым слотом, для установки подушек;

4) Кроме того, оправдатель также имеет слот для образования сварки сварки, который помогает образовать сварочный шв, для продольной сварки тонкой настенной трубы и сварки тонкой пластинки;

6. Технические  параметры сварки сварки продольного шва LW LW :

C. Продольная сварочная машина для балки:

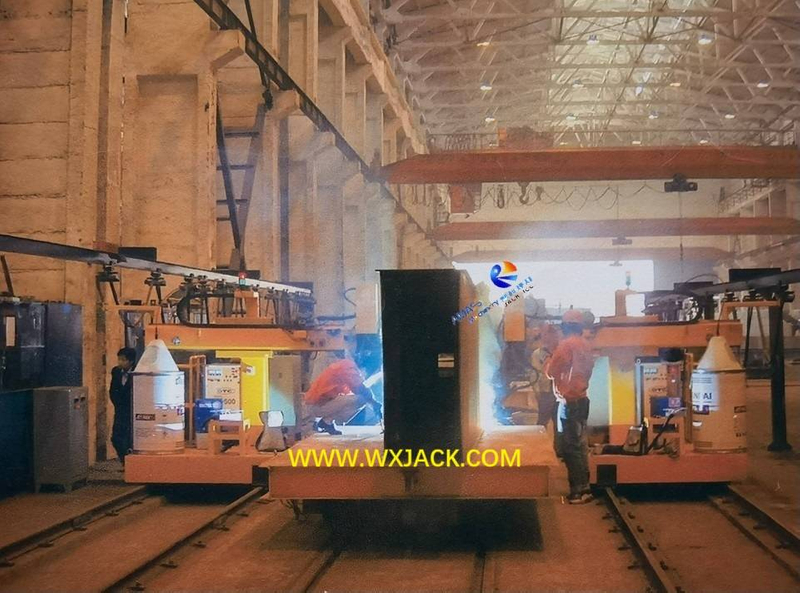

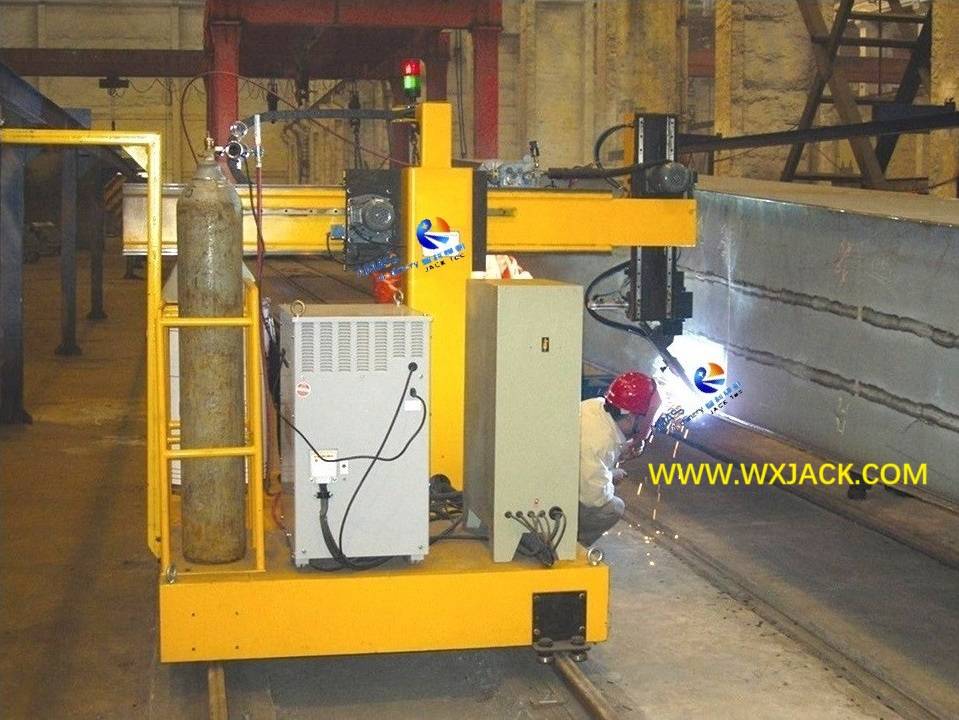

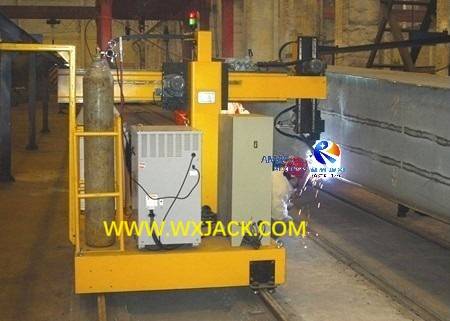

Машина Wuxi Jack на продольной сварке балки балки: ( Рис.2 )

1. Применение основного продольного сварки пучка:

1)  В отрасли крана, моста, портового механизма и судового здания необходимо иметь продольную сварку на тонкой стене и супер длинной балки и коробке;

2)  Размер заготовки: длина заготовки может быть до 40 ~ 50 м, с размером поперечного сечения до 2,4х 2,4 м , и толщиной 10 ~ 80 мм;

3) Сварная  машина специального назначения для балки здесь разработана и производится специально для этой цели;

2. Технический вид на продольную сварочную машину балки:

1)  Режим сварки: сварка Замена источника питания, машина также может быть использована для пилы;₂ газа с газом .

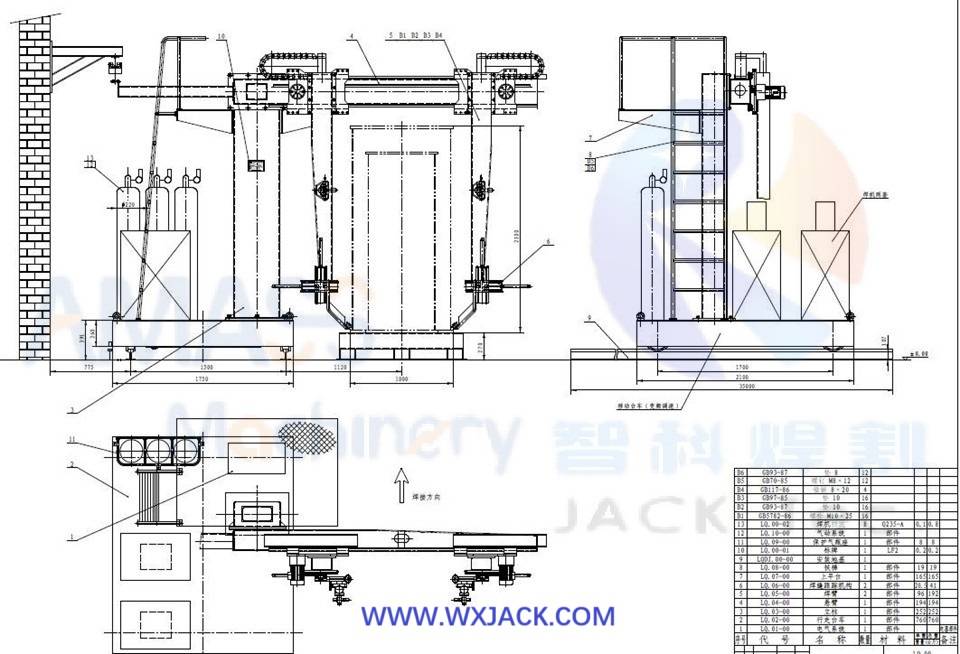

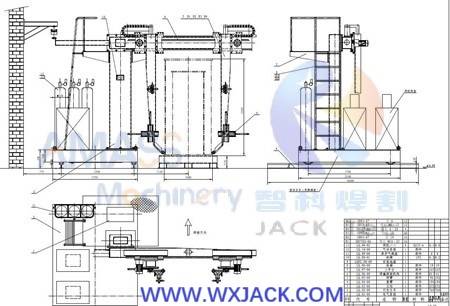

2)  Конструкция и структура машины Wuxi Jack на продольной сварке балки : ( Рис.3 )

Эта машина находится в структуре движущегося моторного проезда, с обеими сторонами гантри, оборудованной рабочей станцией;

3) Два сварочных факела двух рабочих станций могут работать индивидуально, но также контролируются блокировкой и координацией с помощью системы управления машиной. Учитывая сложную связь между двумя операторами во время работы из -за очень большого размера заготовки и самой машины;

4)  Учитывая размер машины с гигантом, его зазор - двойное движение;

5)  Одним из критических моментов с этой сварной машиной для специальной цели с длинной коробкой является разбиваемость заготовки , которая рассматривается от начала до конца конструкции машины и обозначается в списке параметров машины. Например, вертикальный ход пневматического привода механического сварного шва рассчитывается на основе заготовки заготовки. В этом наборе машины он составляет 160 мм , вместе с ходом 100 мм по горизонтальной оси;

3 .

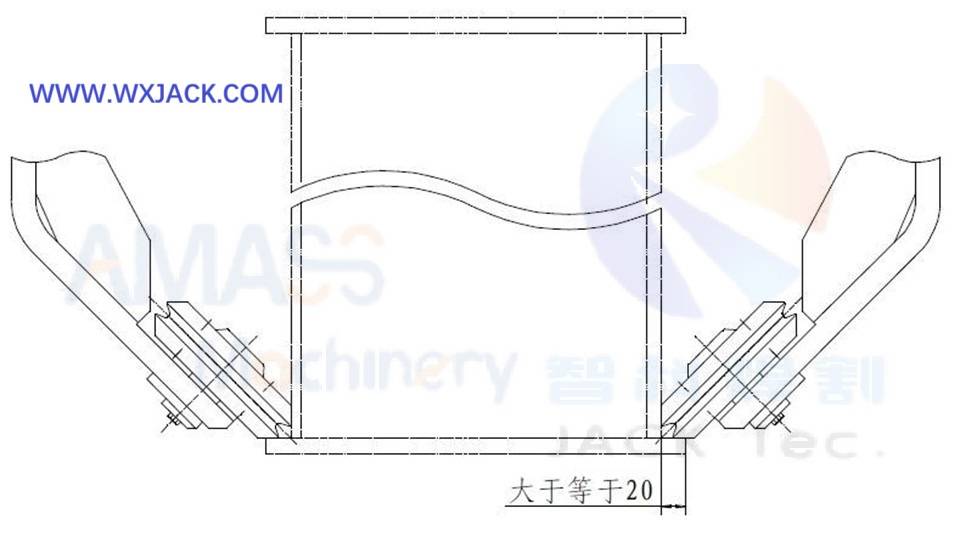

1)  Управление положением сварки: во время работы, приводящим в действие как горизонтальных, так и вертикальных газообразных цилиндров, ролик механического трассировки наклоняется к сварке сварки в 45 °, что делает сварку, направленную на сварочный швы соответствующим образом;

2)  скольжение трассирующего ролика в горизонтальных и вертикальных направлениях руководствуется точным линейным направляющим шариковым подшипником;

3)  Обеспечение качества сварки: кроме того, в системе отслеживания есть единица для магнитного обнаружения: до тех пор, пока перемещение ролика отслеживания превышает его ход, магнитный единица обнаружения будет отправлять сигнал и обращать его на работу в цепь управления машиной, что делает сварку факела в компенсации. Таким образом, качество сварки этой продольной сварки сварки может быть полностью гарантировано все время;

4)  Блок модуляции сварки факела находится на его сварке, для индивидуальной регулировки его позиции и угла для получения наилучшей выходной сигнала;

5) Все направляющие являются точным линейным направляющим шариковым подшипником, создавая точный, стабильный и небольшой зазор бега и, следовательно, надежное качество сварки;

6)  Учитывая очень длинную длину балки заготовки и соответствующее длительное время сварки, сварка - это тип водяного охлаждения . Машина оборудована системой водяного охлаждения соответственно;

D. Работа и параметры продольной сварочной машины главного луча:

1.   Основные рабочие шаги в продольной сварке для продольной специальной цели:

1) поднять заготовку на свою платформу или тележку;

2) отрегулировать положение и угол двух наборов сварочного факела, что делает его отлично направленным на сварочные швы;

3)  Начните с работы машины. Его гентри движется в регулируемой скорости сварки управления инвертором; Два факела сварены обе стороны заготовки по всей своей длине, под предварительным условием нормального состояния сварки шва;

4)  Для выполнения сварки для балки сначала поставьте два шва на нижней лице. Затем переверните балки на 180 ° и сварки остальных двух швов на противоположной поверхности балки;

2. Технические параметры продольной сварочной машины балки:
