SXBJ-12 Симметричный фрезерный станок с двойной головкой

A. Характер и особенности применения станка SXBJ-12 специального изготовления для фрезерования кромок листового металла:

1. Характер специального станка для снятия фасок с листового металла SXBJ-12:

1) Название продукта в этом разделе подразумевает основную характеристику оборудования для снятия кромок SXBJ-12, которое будет представлено здесь: оно имеет два набора узлов для фрезерования кромок и установлено симметрично по обеим сторонам стального листа Станок для снятия кромок с механической части основной корпус;

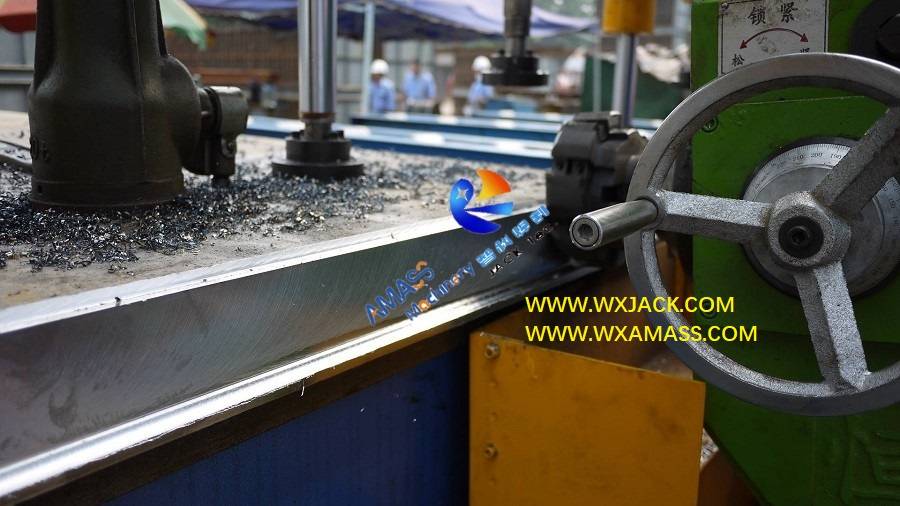

2) Ленточная пластина небольшой ширины должна быть скошена по краям на специальном станке для фрезерования листового металла SXBJ-12: (Рисунок 1)

2. Применяемая заготовка и использование специального оборудования для снятия фаски кромок листового металла SXBJ-12:

1) Свойство: Это специально изготовленная машина для снятия фаски с листового металла.Целевыми обрабатываемыми заготовками являются пластины из полосовой стали, кромки которых необходимо фрезеровать для выполнения сварочной канавки с обеих сторон;

2) Применимые заготовки: Предыдущее оборудование, установленное до того, как был запущен этот специальный станок для фрезерования кромок. Станок для резки полосовых пластин CG4000, которые разрезают стальные листы на длинные щелевые полосы длиной до 12 м и шириной 500 ~ 600 мм;

3) Пример применения: Один из примеров следующего за кромкофрезерным станком SXBJ-12 оборудования: Машина для стыковой сварки пластин серии MP, которая изготавливает кромки полосовых пластин со скошенными краями, снятые с кромкофрезерного станка SXBJ-12, в полуфабрикат WIP (незавершенное производство) из более крупного стального листа, показанного на фотографии ниже:

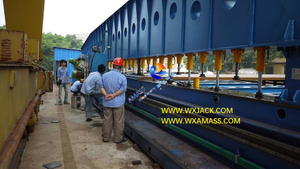

Стальная пластина с плоским стыковым соединением, которая должна быть сначала обработана канавкой на фрезерном станке для обработки кромок стальной пластины модели SXBJ: (Рис.2)

4) Доставка: Фаски / фаски / канавки, сделанные с помощью фрезерных станков для кромок металлических пластин серий XBJ и SXBJ, представляют собой фаски верхней кромки и / или прямые кромки / фаски определенных стилей;

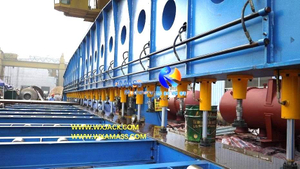

Верхние и прямые кромки сварочных канавок, которые можно обрабатывать на торцевом фрезерном станке для листового металла модели XBJ: (Рис.3)

5) Когда и как делать сварочную канавку на специальном станке для снятия кромок с пластин SXBJ-12?

а) В большинстве случаев нижние кромки заготовок не должны быть скошены на фрезерном станке для обработки кромок листового металла.В основном это заготовки из листовой стали толщиной 15 мм и менее;

б) Если необходимо выполнить фрезерование кромок на нижних кромках стального листа заготовки, заготовку необходимо сначала снять с кромкофрезерного станка, а затем повернуть на 180°, превратив ее первоначальный нижний край в верхний край, и снова установите на торцевой фрезерный станок для листового металла, чтобы во второй раз выполнить операцию снятия фаски с металлического листа.

B. Техническое обслуживание и смазка специального станка для фрезерования листового металла SXBJ-12:

1. Рабочая среда и точки внимания при ежедневной эксплуатации и техническом обслуживании станка SXBJ-12 для фрезерования кромок листового металла специального изготовления:

1) Как видно из прилагаемого изображения и фотографии ниже, этот комплект специального станка для фрезерования кромок листового металла с ходом 12 м устанавливается на открытом воздухе под навесом, а не в помещении мастерской.Это вопрос целесообразности и ограничен ресурсами сайта;

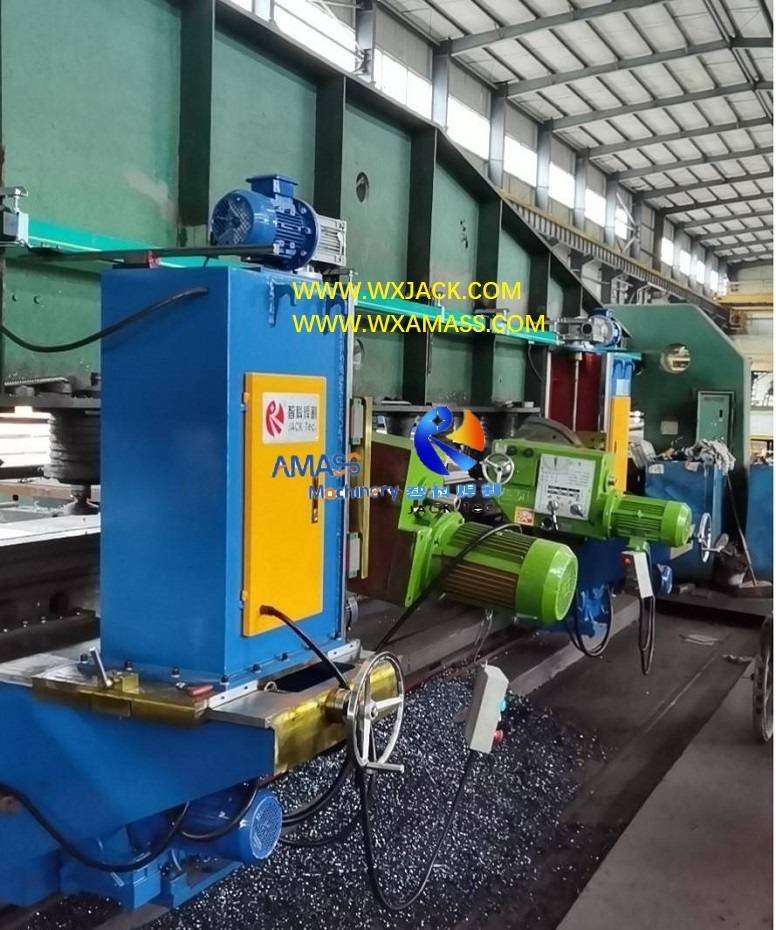

2) Рабочая среда специального станка для снятия фасок с листового металла SXBJ-12: (Рис.4)

3) Кромкофрезерный станок, работающий в таких условиях, более подвержен старению из-за прямого воздействия ветра и дождя.По этой причине следует проявлять особую осторожность при ежедневной эксплуатации и обслуживании станка для снятия фаски с листового металла специального изготовления в таком состоянии;

4) Для этого мы предоставляем подробное предложение в руководстве по эксплуатации Кромкофрезерный станок серии XBJ и SXBJ для этого цель его надлежащего обслуживания.Клиент может разработать и внедрить строгий план TPM (Total Preventive Maintenance) и применять его на практике в зависимости от практических условий;

2. План смазывания и внедрение на станках для фрезерования кромок листового металла серий XBJ и SXBJ:

1) Одно из основных содержаний в поддержании Станок для снятия фаски с листового металла моделей XBJ и SXBJ предназначен для смазки, потому что такой станок для фрезерования кромок имеет все критически важные рабочие узлы, вращающиеся с высокой скоростью в процессе снятия фаски с металлического листа, включая фрезерную головку / пару ходовых винтов, червячный редуктор и т. д. .;

2) Для выполнения этой задачи мы даем подробные технические инструкции по правильному способу смазки в начале работы кромкофрезерного станка и периодической смазке в течение длительного времени;

3) Кромкофрезерный станок может поддерживать свое наилучшее состояние и максимально длительный срок службы, если смазка и техническое обслуживание должны выполняться на месте клиента.

C. Технические параметры специального фрезерного станка SXBJ-12 для обработки кромок листового металла:

Ниже приведены технические параметры этого симметрично расположенного станка для снятия кромок листового металла SXBJ-12 с двумя головками:
