RH-1500 Тяж

A. Структура и внешний вид автоматической машины с краем края RH1500 :

1. Основная рама: как вы можете проверить с прикрепленных фотографий, оборудование для автоматического округления RH1500 , хотя только с 500 мм из самой широкой ширины листового металла шире, чем у RH1000 , имеет совершенно другую механическую структуру с RH1000: RH1000 :

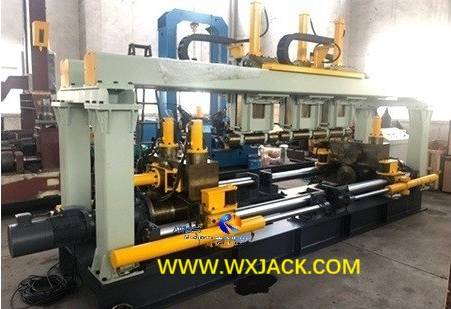

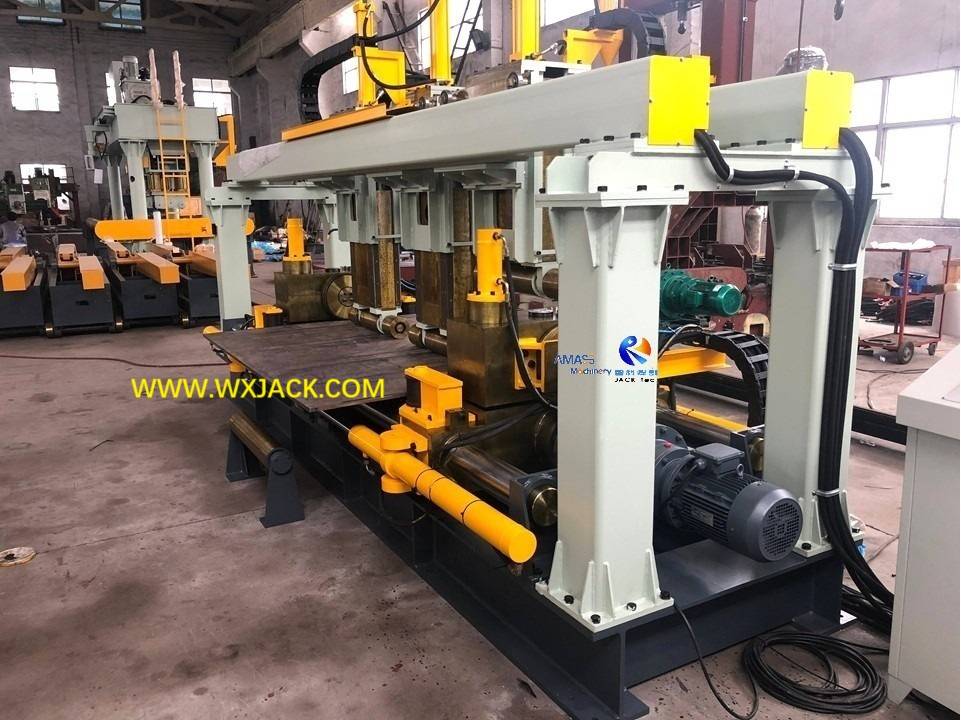

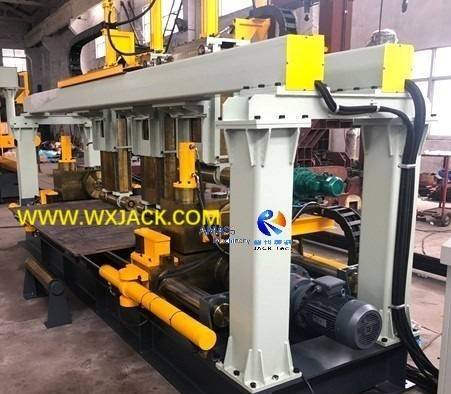

Основная рама Wuxi Jack RH1500 Модельная машина: ( рис.1 )

2. Другими словами, более крупные модели RH1500/ RH2000 и RH3000 имеют ту же структуру механической конструкции основного тела;

3.  вниз нажавшие ролики RH1500 Automatic Edge Rounding Debring Machine:

1)  Уровень разделения: в операции по округлению края ширина листового металла 1000 мм является порогом для различения проблемы центрального барабана или среднего выступления , произошло на листовом металле во время процесса округления края;

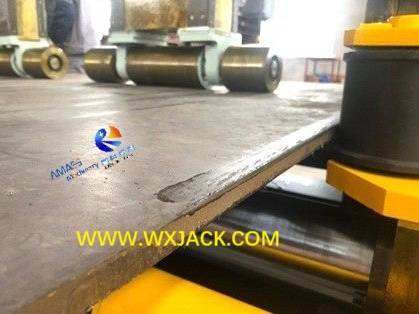

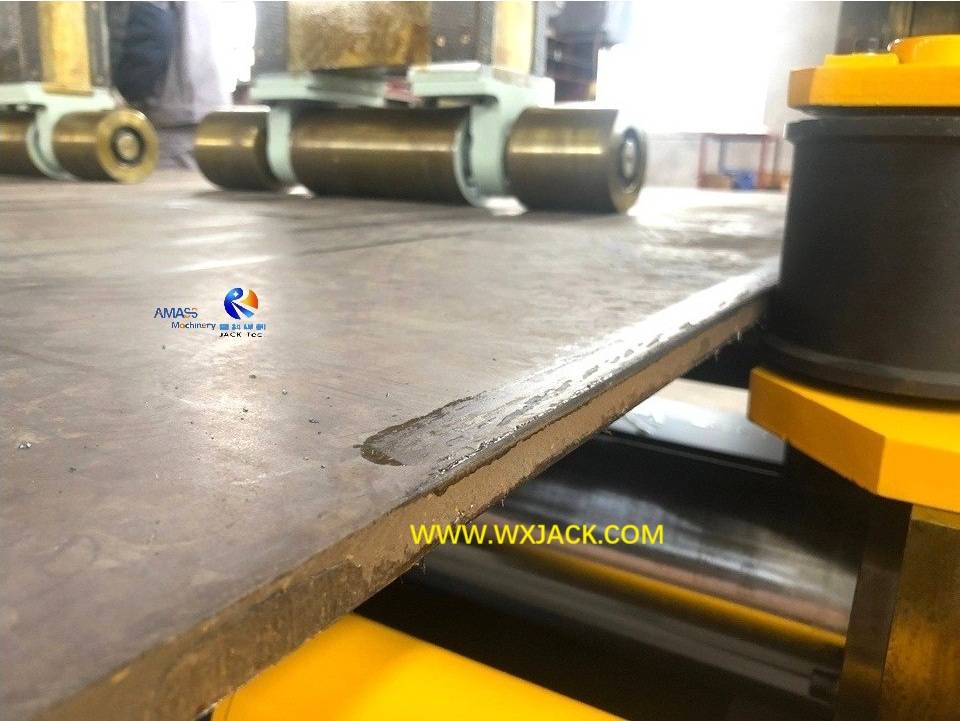

2) Определение на 'Центральное барабан ' : во время выдуманного и округления на листовом металле с помощью обеих сторон, округлых роликов, середины листового металла (особенно пластин, по сравнению с T -лучевой или H Beam), подвергается барабанщику или выступает, под действием эффекта от силы округления края. Это не только ухудшается от эффекта округления края, но и навредит самому листовому металлу;

3) Это является причиной машины для обрезки с торцевой пластиной RH1500 и более крупных моделей (RH2000 и RH3000), которая состоит из прижимающихся роликов вниз, который состоит из от одного до трех кусков прижимающих роликов вниз, чтобы быть плотно прижатыми к верхней поверхности листового металла во время операции по кругу с краем, предотвращая среднюю среднюю металлическую металл, наносится вверх: на верхней поверхности листового металла, во время операции по округлую грани, предотвращая среднюю листовую металл: поднимается: наверх: наверх: наверх: наверх: наверх: наверх: наверх: наверх: наверх: наверх: наверху вверх: наверху: наверху наверху: верхняя поверхность листового металла, предотвращая среднюю среднюю металлическую металл: на верхней поверхности листового металла.

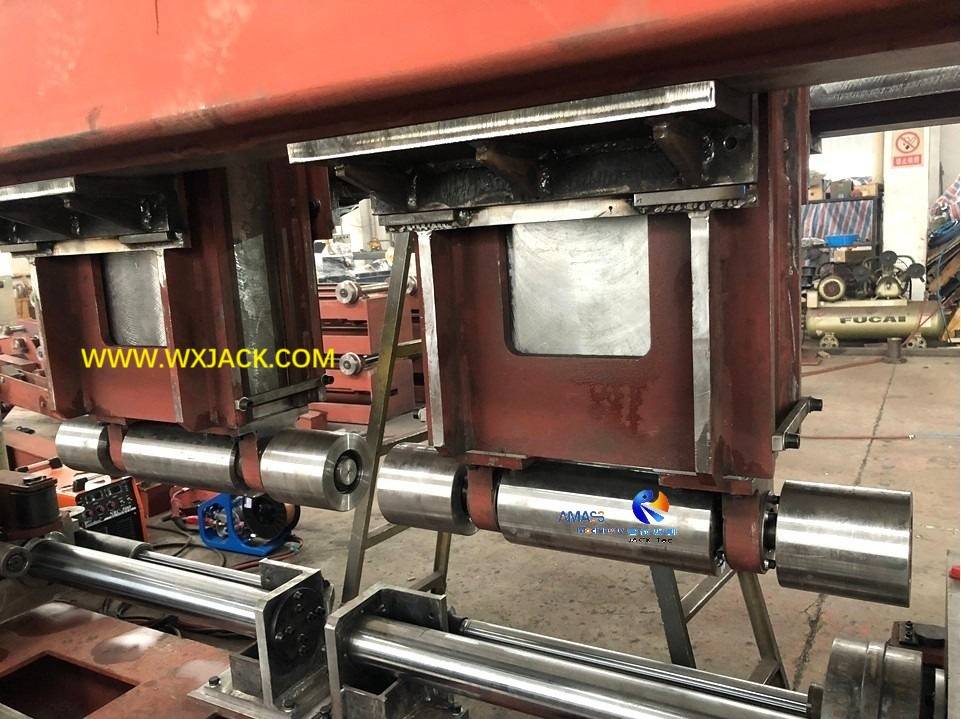

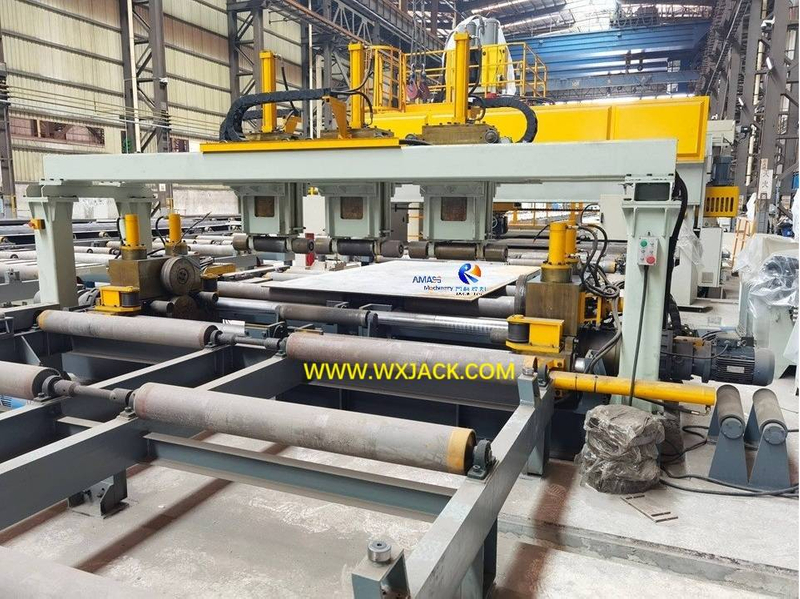

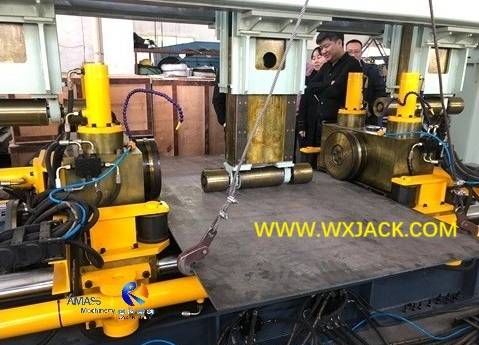

Посмотреть на привязок вниз на прижимающихся роликах и его нажимание на листовом металле, чтобы поддерживать плоскость листового металла: ( Рис.2 )

4) Драйв: так же, как и другие рабочие действия, прессовые ролики на нисходящем ударе также управляются гидравлическими цилиндрами.

B. Боковой край, округлый ролики RH1500 Автоматической машины для обрезки пластины:

1.  Способ выравнивания: отличный от модели RH1000, в RH1500 и более крупных моделях крупного края

2. Форма выравнивания: что означает, что под действием его вождения масляных цилиндров обе стороны краевого округления могут одновременно перемещаться в сторону листового металла или одновременно отойти от листового металла. Это должно быть подходящим питанием для различной ширины листового металла в машине моделей RH;

3. То же, что и автоматическая машина для автоматического края RH1000, движение влево и вправо закругления края руководствуется направляющим стержнем и кустарником, который изготовлен из точной обработанной 45# стали и покрыта хромом. Это полностью гарантирует точность позиционирования границ, округление и развертка:

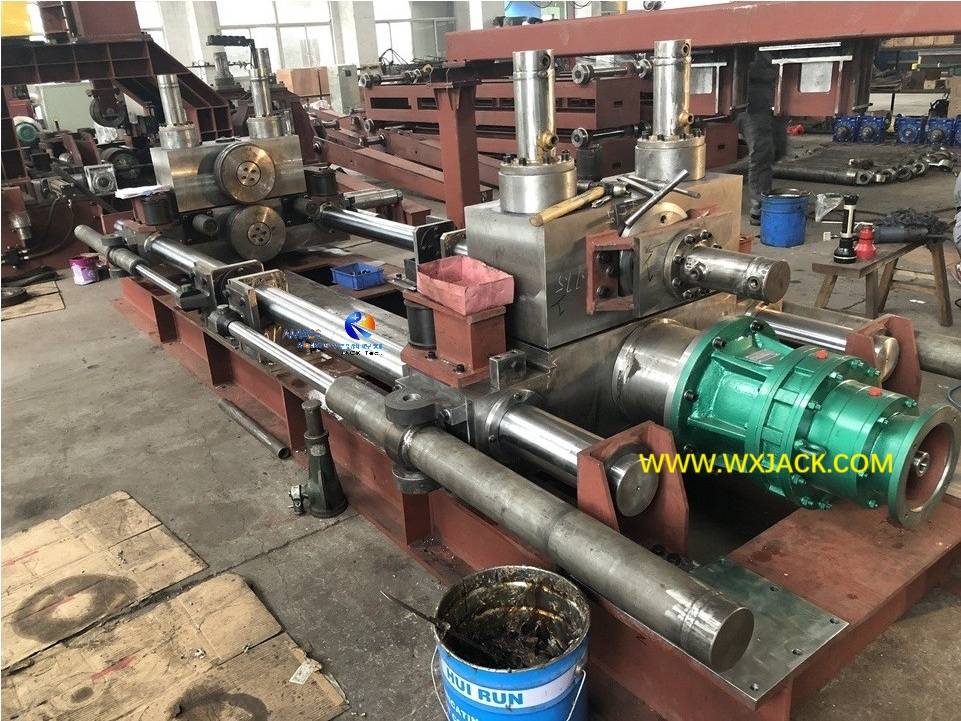

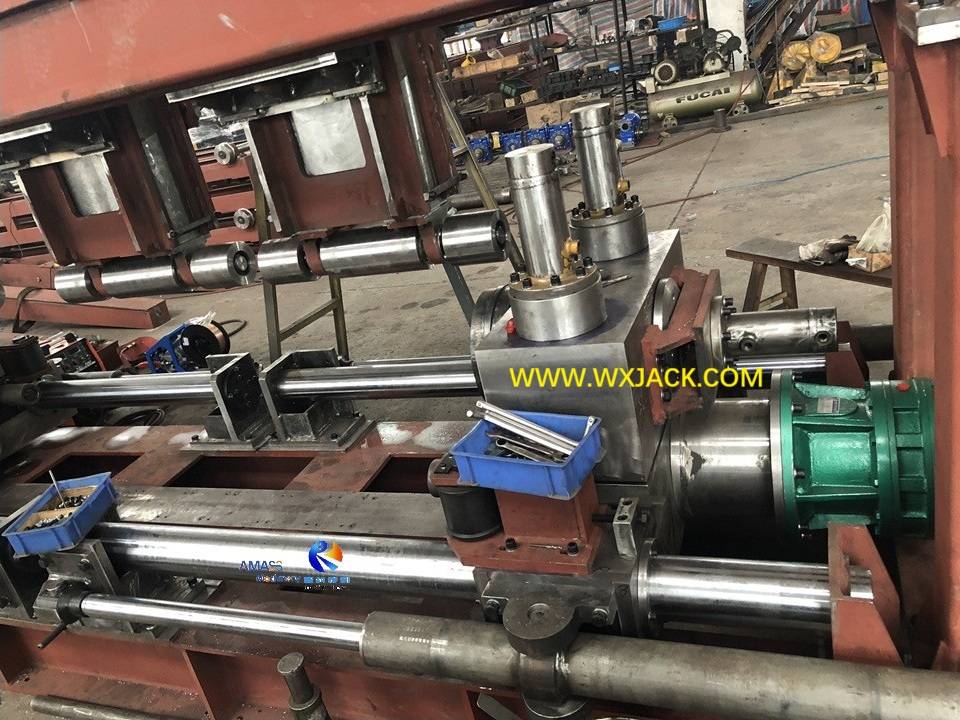

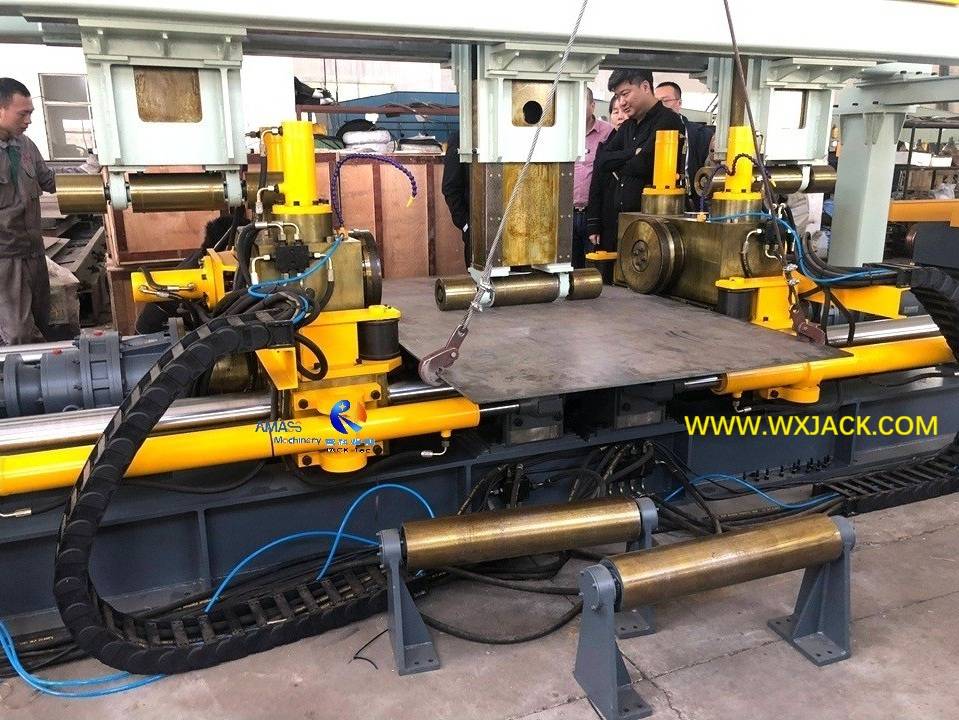

Обе одновременно стороны скользящего вала и куста, для движения обеих сторон

C. Интегральная основная рама автомата RH1500 Automatic Edge Rounding Debring Machine:

1. Весь набор модельной машины RH1500 имеет конструкцию интегральной структуры рамы. Пожалуйста, проверьте прикрепленное фото и ниже:

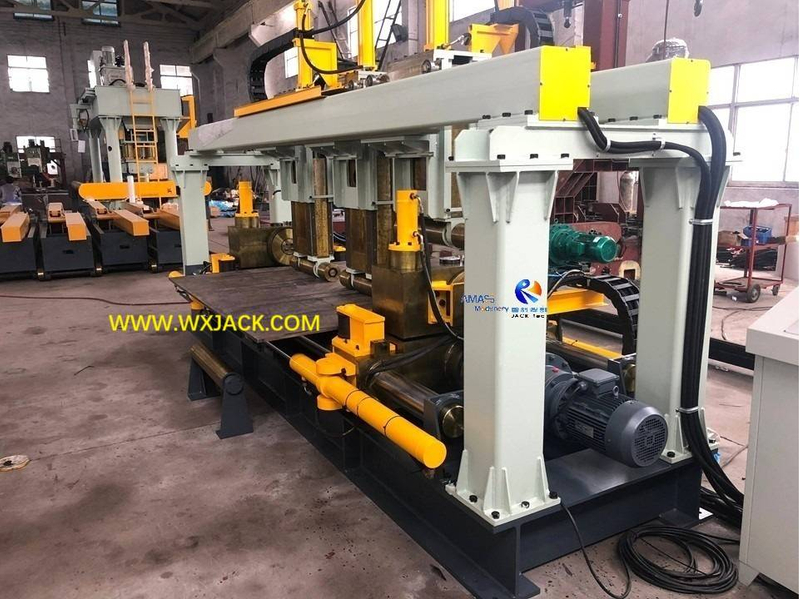

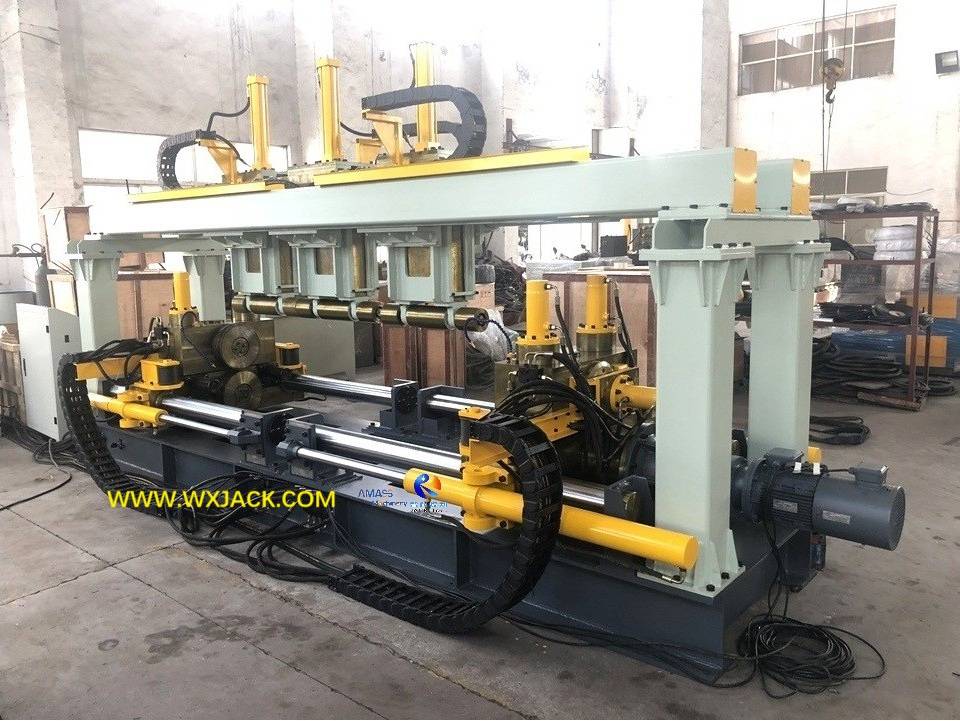

Интегральная рама Wuxi Jack RH1500 и выше Моделей Основные машины: ( Рис.4 )

2. Показано на фотографии выше, есть четыре части честных сплошных колонн, которые находятся на четырех углах основной рамы машины и собраны в интегральный корпус рамы, вместе с двумя кусочками длинных колонн 'Lie ' Down Hover Head и два куска короткого поперечного луча;

3. Это дает очень твердую и прочную конструкцию основной рамки машины, которая полностью гарантирует надежную и последовательную высокоскоростную операцию по округлую дорогу на машине;

4. Функциональные блоки RH1500 и выше автоматического округления края:

1) Сплошные базовые опоры на приведенной выше введенной раме машины и все функциональные единицы. Он должен быть крепким и долговечным, выдерживая всю операцию по округлению с высокой мощностью на машине:

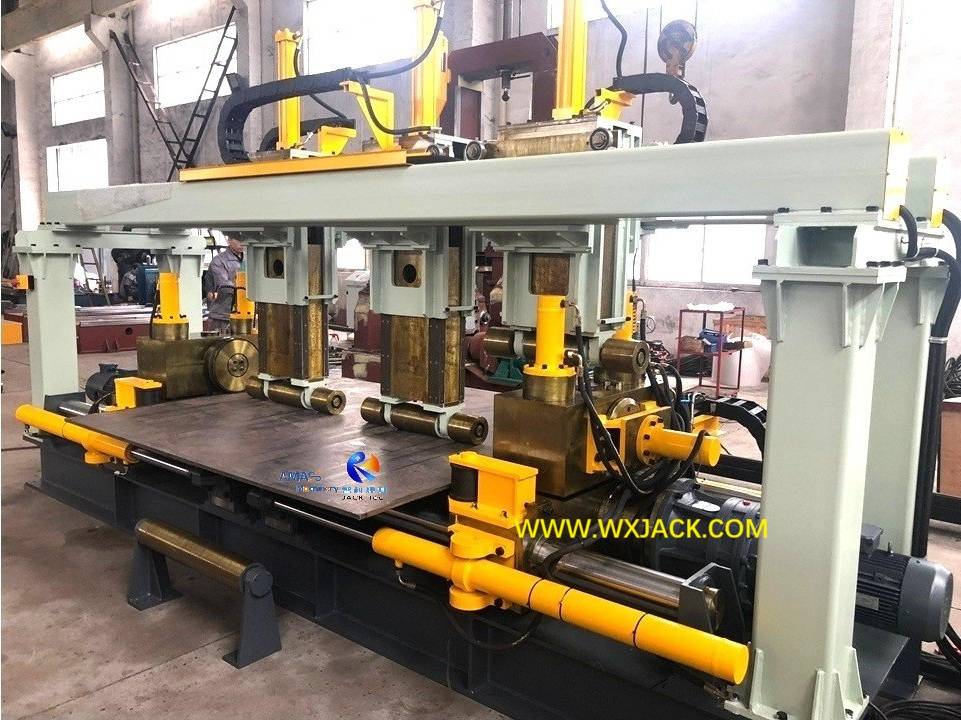

Стационарный темный цвет базовый слой Wuxi Jack RH1500 для моделей RH3000 : ( Рис.5 )

2)  Левая и справа две пары круглой ролики с краями, показанные на фотографии выше, а также его гидравлические нефтяные цилиндры, собираются в качестве интегральной сборки, установленные на базовую кровать, образуя рабочую область автоматической машины для обрезки конечной пластины;

3)  Редактор двигателя с высокой мощностью переменного тока, для движения при отправке вперед листового металла, хотя машина расположена в левой стороне основной рамы машины, вдоль краевых округлых единиц;

4)  3 части нисходящих прижимающих роликов установлены на верхнем горизонтальном столбце, расположенном между левыми и правыми двумя парами краевых рулонов.

D.  Регулировка рулонов с округлым краем в RH1500 и выше автоматического оборудования для округления:

1. Предварительное условие: на основе принципа округления края в машине необходимым условием для правильной работы является надлежащая регулировка на четырех кусках краевых рулонов, заставляя его прислоняться к верхнему / нижнему и боковому 4 углам листового металла.

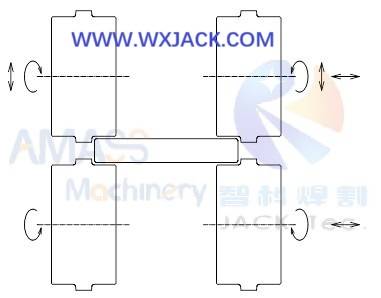

Принцип округления ​​​

2. Важность регулировки положения: для этой цели, перед тем, как выполнять операцию по округлую грани в машине, обязательно управляйте положением четырех кусочков границ, округлых, посредством соответствующих кнопок на рабочем подвеске. Пожалуйста, проверьте прикрепленное и ниже фото:

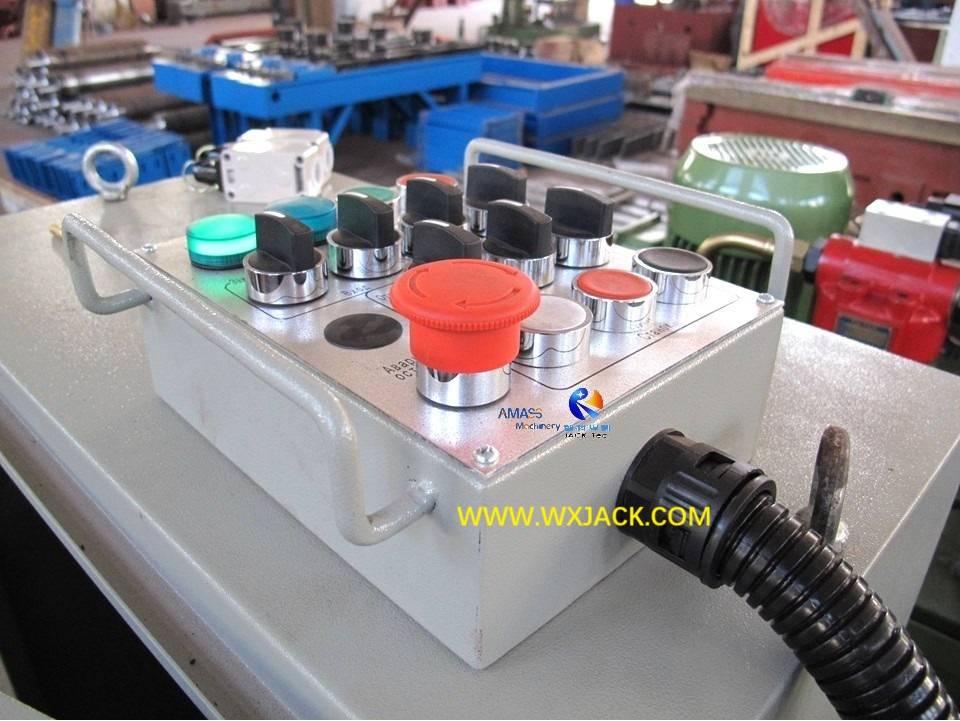

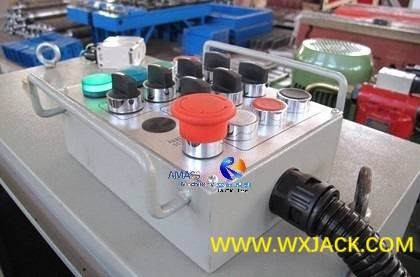

Ручная удаленная панель, на регулирующей карели, закругленные ролики, в машине для округления Wuxi Jack: ( Рис.7 )

3.  Регулировка на основе ширины и толщины пластин в машине округления края:

1)  Режим привода: во время работы действие движения четырех кусочков края округлых роликов приводится в движение гидравлическими масляными цилиндрами:

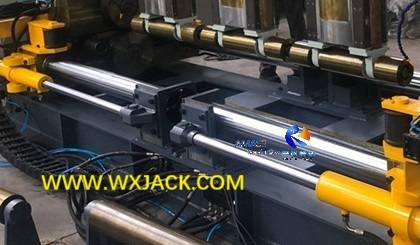

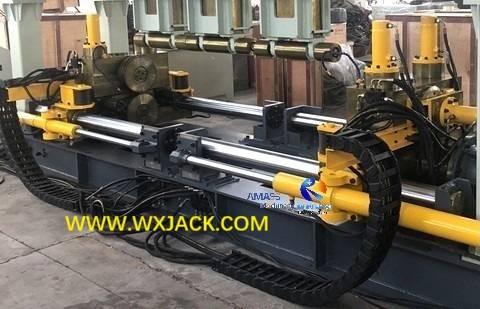

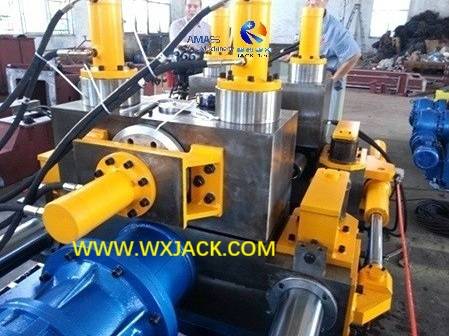

Группы нефтяных цилиндров, для точного и надежного регулируемого положения краевых рулонов, вдоль горизонтального и вертикального направления: ( Рис.8 )

2)  Регулировка на толщине пластины: существует два набора вертикального масляного цилиндра соответственно на каждой стороне края, заправляющих ролики, приводящие к верхушковому краю с краем ролики, движущиеся вверх и вниз, обслужая на различной толщине листового металла;

3)  Регулировка на ширину пластины: горизонтальное движение рулонов с округлыми краями также приводится в движение масляным цилиндром. Есть левый и правый/ передний и задний, полностью четыре набора масляных цилиндров, для приводных кромков, округлых роликов, движущихся в сторону или в стороне от заготовки из листового металла, для регулировки на левом и правом 2 пар рулонов с краями, основанной на ширине листового металла изготовления: листовый металл: Листовый металл: Листовый металл:

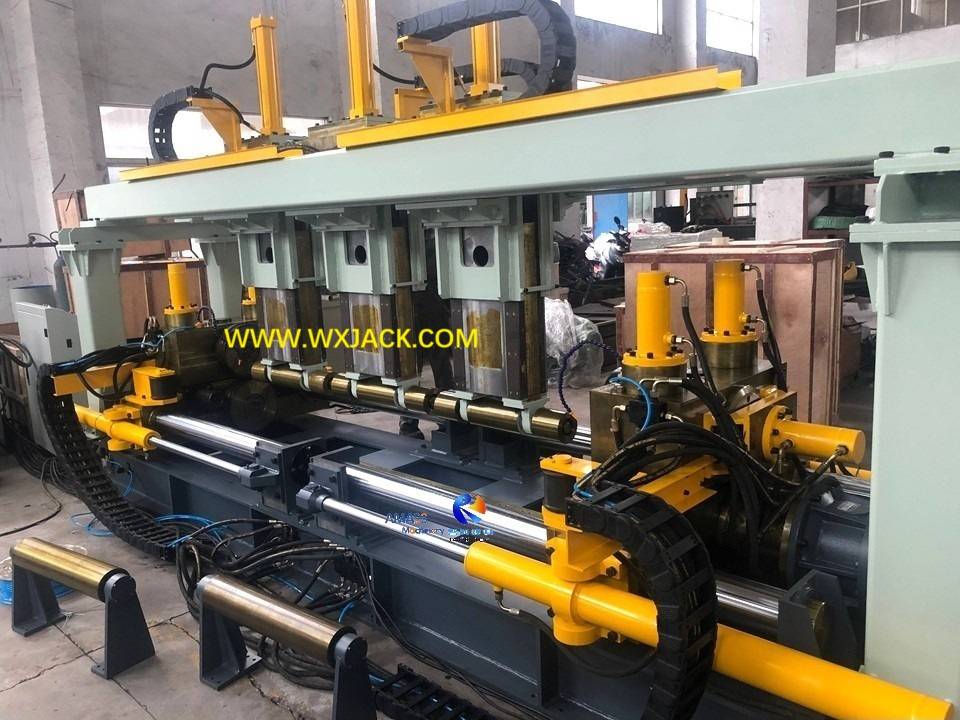

Регулировка на положении рулонов с округлыми краями, для твердого наклонения к листовому металлу, в Wuxi Jack RH1500 и выше .

E.  Технические параметры автоматической машины с краем края RH1500 :
