GANTRE FRACH

A. Фон на гэт -раме LHG Длинная прямая продольная сварка шва:

1. Функция LHG Lamp Post Большой Ganty Box Suppared Arc Swarding Equipment:

1) Задача: это сварочная машина специального назначения , для выполнения длинной и прямой продольной погруженной дуговой сварки, на элементах по структуре большого размера, таких как муниципальная лампа для использования;

2)  Технология сварки: в процедуре сварки лампа после продольной сварки шва необходимо получить сварку с покрытием в виде пилы (погруженная дуговая сварка), которая имеет хорошие точки глубокого проникновения, большую ширину расплава и хорошую сварку;

3)  заготовки: эта машина LHG обладает широкой адаптируемостью, помимо фонарной стойки, ее также можно использовать на всех видах длинных и больших элементов структуры;

2. Технические характеристики применимой заготовки в продольном продольном швах

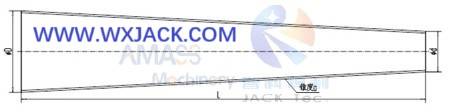

Типичный фонарный столб для машины LHG : ( Рис.1 )

B. Структура LHG Lamp Post

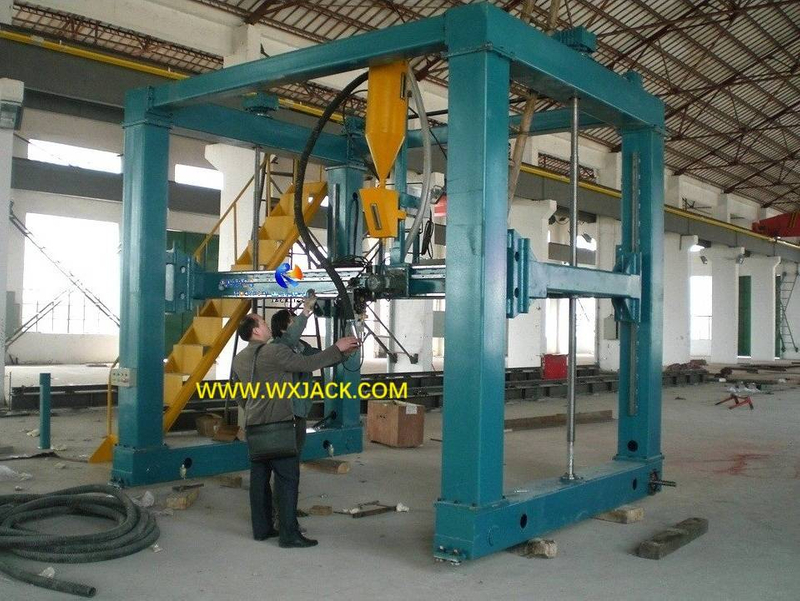

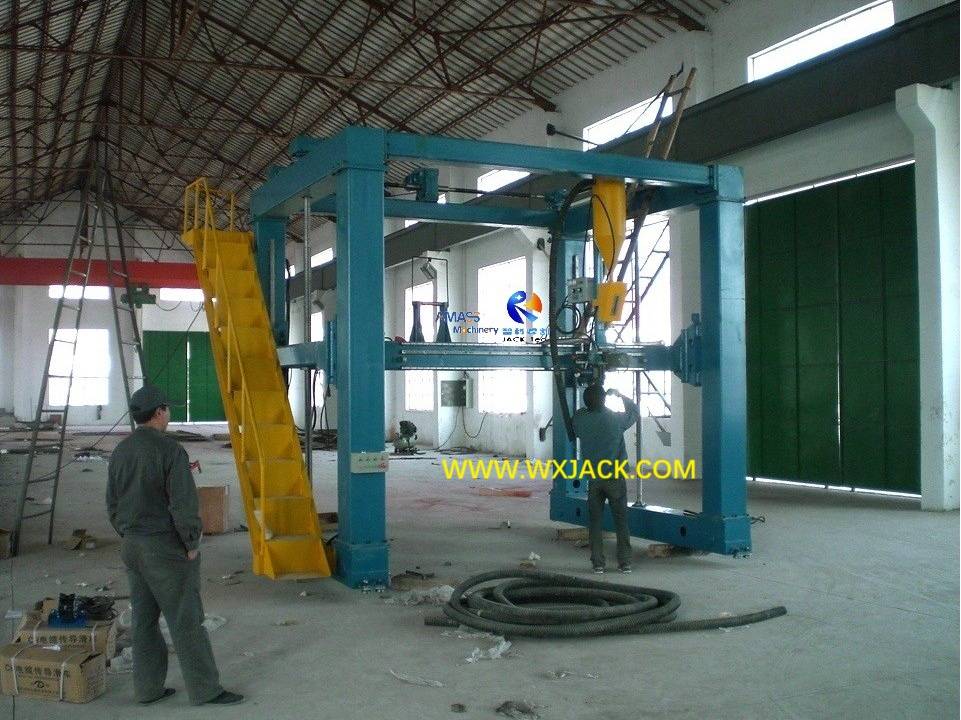

Судя по своему внешнему виду, эта большая машина включает в себя перемещающуюся каркас -каркасную раму и сварку поворота в интегральную структуру:

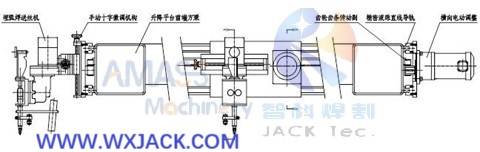

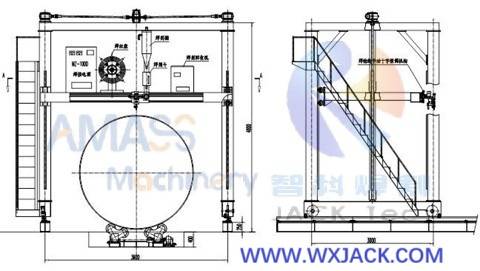

Дизайн печать Wuxi Jack Lhg Machine: ( Рис.2 )

1. Гантри -рама продольного шва погруженного дугового оборудования:

1)  Крупная структура GANTER образует ствол машины. Он собирается в форму от членов сварочной структуры. Изготовление Gaantry Gantry имеет превосходное качество сварки, обеспечивая достаточную прочность и жесткость, чтобы удержать весь набор механизма, для проведения длинной прямой продольной продольной погруженной дуговой сварки на больших заготовках;

2) Движение GANTION FRAME вдоль рельсов является двойным движением , приводимым в синхронизациях моторного редуктора Y и передается с помощью высокой точной стойки, что делает гладкий и стабильный бег на всей машине;

2. Внутренняя платформа для сварки сварки продольного шва Gantry Frame:

1)   Платформа, установленная в рамке Gantry Box, представляет собой выполнение сварки. Его высота предназначена для размещения на различных диаметрах труб:

Вертикальный вид на платформу для подъема двигателя: ( Рис.3 )

Как видно из вышеуказанного эскиза, на этой платформе помещают сварную систему, включая:

а) пила питания;

б) пила сварка по потоку переработки потока и бункер Flux;

в)  пила сварка проволочной катушки;

3. Подпорная кровать из заготовки в салоне продольного шва для продольного шва.

1) Этот блок для удержания на заготовке большого размера, как лампа;

2) Существует два набора сварки роликовых слоев, расположенных под поднятой платформой, один - режим вождения, а другой - холостое время. Учитывая длинную длину заготовки, расстояние между 2 наборами роликового кровати регулируется:

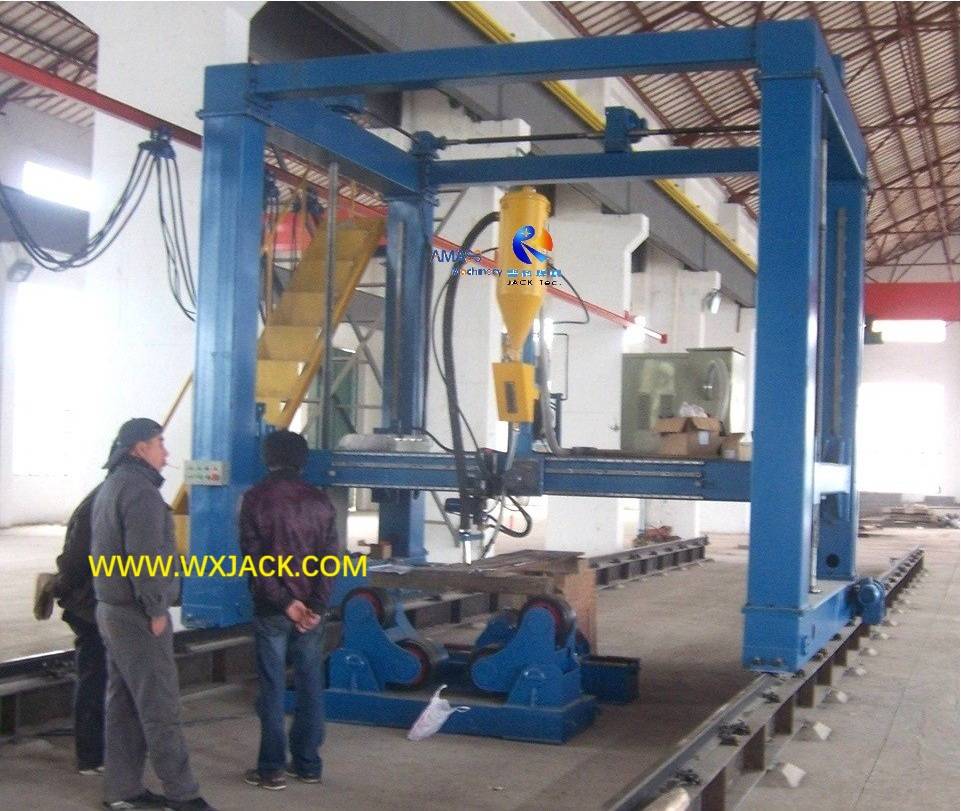

Сварка роликовая кровать под рамой коробки: ( Рис.4 )

C. Основные единицы GANTRY GANTER SAW PASE Продольный шва с большой трубной сварочной машиной:

1.   LHG увидел сварочную машину для специального назначения продольного шва:

Имеет основные подразделения:

1) моторный привод, двигающий большую коробку GANTRE, вдоль рельсов;

2) внутренняя моторизованная поднятая платформа и горизонтальная луча;

3) Блок заготовки с сварочной палочкой типа заготовки;

4) Сварочная система, включая пилотный пиковой пищевой пищевой, пищевой фидер, блок переработки потока пилы;

5) Система привода и передачи, руководящая система;

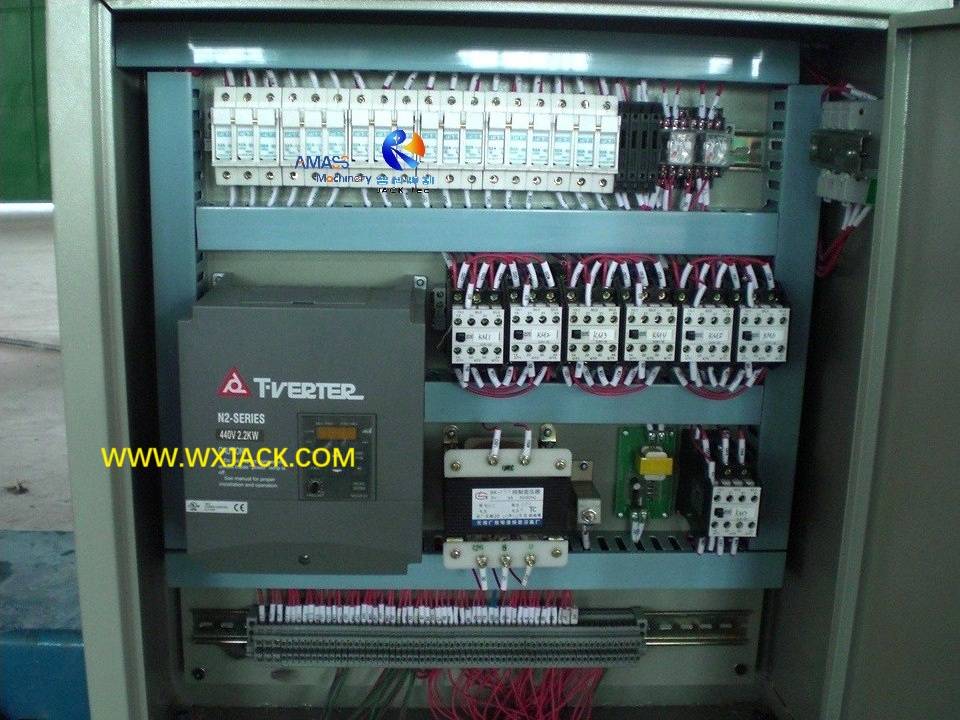

6) Система электрического управления;

2. Устройство регулировки сварки факела в пищевой палочке сварки сварки продольного шва прямой шва:

Структура механизма сварки факела: ( рис.5 )

1) Требование: Учитывая, что это сварочное оборудование специального назначения может использоваться не только для сварки электрического светового полюса, но и для других длинных и больших рабочих мест, таких как балка/ балка коробки. Таким образом, сварочный факел должен быть способен двигаться в обширном диапазоне;

2) По этой причине передний луч поднявающей платформы мелко обработана и вписывается в точный линейный шариковой подшипник, для точного направления поперечного движения сварки сварки и его перевозки:

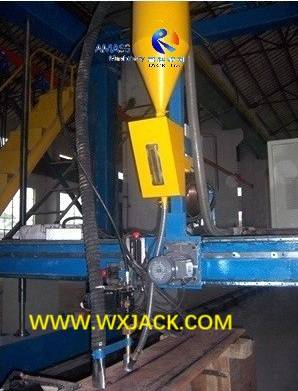

Сварка бал факела и его монтажный

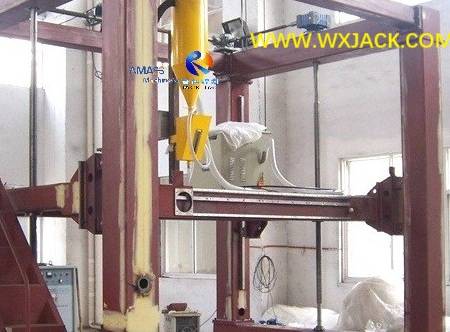

3. Сварная сварка

1)  Привод: Движение сварочной каретки факела приводится в движение с помощью редуктора двигателя и передается с помощью пары с помощью шестерни;

2)  Точный контроль: во время работы, чтобы убедиться, что сварка факела точное и точное отслеживание на сварочном шве, существует набор ручных поперечных пошаговых регулировочных блок, убедившись, что наконечник сварки факела прямо над сварочным швом все время;

3) Пила сварка сварки и бункера установлены прямо над сварочной перевозкой и перемещаются вместе с перевозкой, во время операции сварки. Таким образом, бункер сварки всегда расположены непосредственно над сварочной факел, куда бы он ни шел, заставляя проклятие потока без перерыва;

4. Платформа промежуточной высоты в гэт -кармовой раме продольного шва продольного шва погруженного дугового оборудования:

1)  Роль: Это рабочая таблица и центральная единица машины. Учитывая большой размер каркаса GANTRY, полностью гарантирование устойчивой и стабильной высоты платформы очень важно во время ее работы;

2) Структура: для этой цели в середине платформы есть один набор редуктора двигателя, причем кусок вала передает передачу на обе стороны;

3)  Привод и трансмиссия: с обеих сторон платформы есть два набора редуктора двигателя (по одному набору с каждой стороны). Чтобы обслуживать разные диаметры лампы/ труб, платформу можно плавно перемещать вверх и вниз по постоянной скорости, которая передается с помощью свинцового винта и пары гайков:

Вид спереди на платформе для подъема двигателя: ( Рис.7 )

4) Точное руководство по возвышению платформы: в этой карке GANTRY. Направляемые сварены на четыре колонны каркаса Gantry Box. Кроме того, направляющие ролики Guiderail имеют эксцентричный вал, убедившись, что регулировка прижимания при нажатии на нажатию руководящих роликов;

Ниже эскиз дает сборку направляющего и его руководящий ролик для платформы для возвышения: ( Рис.8 )

5. Поддержка заготовки в большой трубе

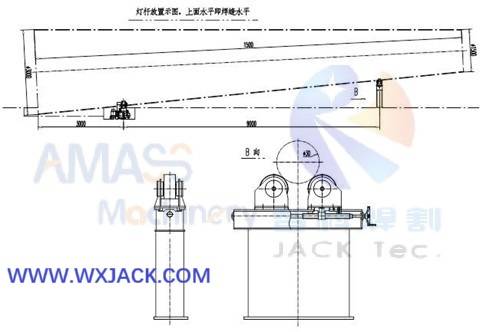

Расположение лампа со столом и роликовыми кроватями: ( рис.9 )

1) Тип: Из приведенного выше эскиза длинная и большая заготовка поддерживается двумя наборами роликового кровати. Из которых, большая сторона, приводящая тип, меньшая сторона - тип холостого хода, с регулирующим видовым видом;

2) способ установки: чтобы убедиться, что идеальное горизонтальное положение готового сварочного шва на фонарной стойке, кровать ролика привода должна быть встроена в яму в полу мастерской; Меньшее боковое пустое место для ролика должна быть оборудована функцией подъема;

3) Чтобы полностью гарантировать горизонтальную уровни готового сварочного шва, помимо регулируемого пролета между двумя роликами со стороны на холостом ходу, подзаготовой стойки следует использовать внизу;

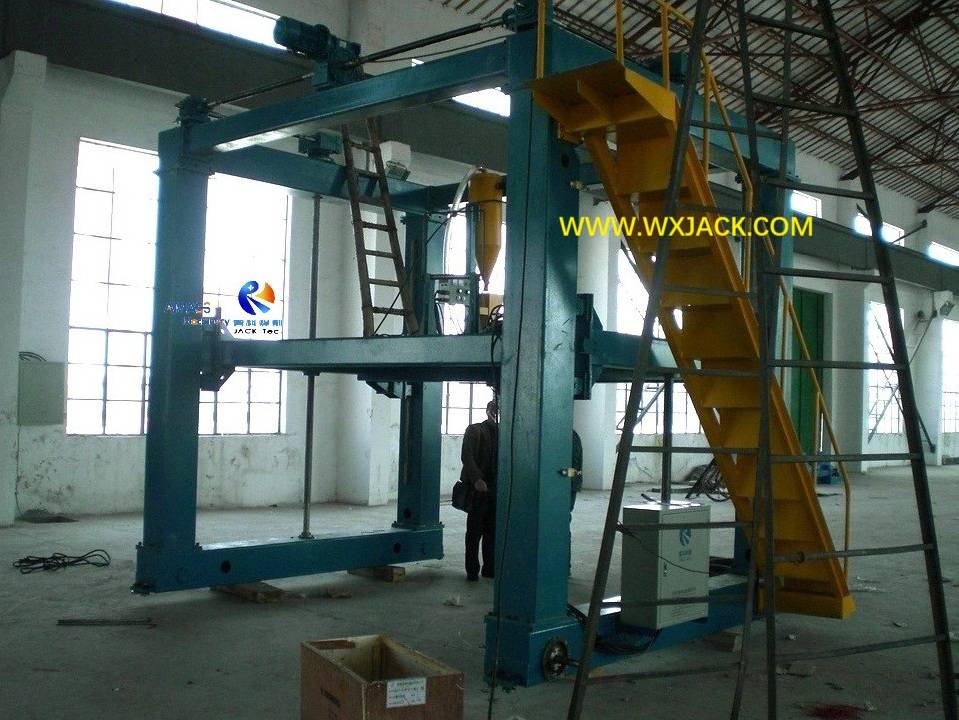

6.    Блок обеспечения безопасности: на боковой стороне каркаса GANTRES -GANTER есть лестница, окруженная ограждением. Оператор может подняться на поднятую платформу в безопасном состоянии;

D. Операция LHG GANTRING RAGU

1. Основные шаги в каркасе GANTRY CREAPE SHIPE WELRING:

1)  Чтобы начать работу, первой коробки для приезда к одному концу рельсов;

2) поднять заготовку на подпорные подразделения, поддерживающие ролику;

3) вращающиеся роликовые кровати, сделав сварочный шов на заготовке прямо в положении 12:00, для проведения прямой продольной сварки;

4)  Отрегулировать положение сварочного факела, развернуть поток сварки и запустить пилы, инициируя официальный запуск;

2. Сварочная система в продольном продольном швах LHG

Длинная прямая продольная пила требует высокого стандарта и последовательной сварки:

1) заземляющий кабель является соединением с заготовкой из пила -питания напрямую;

2) надежное соединение сварки, вместе со стабильным током и напряжением создает равномерные высококачественные сварки;

3) Консоль управления пила -сваркой питания установлена ​​на передней балке платформы для поднятия для легкого доступа и удобной работы.

E. Технические параметры LHG Gantry Frame Lamp Post
