A. Использование и применение машины по округлой кромке RH800 и RH1000

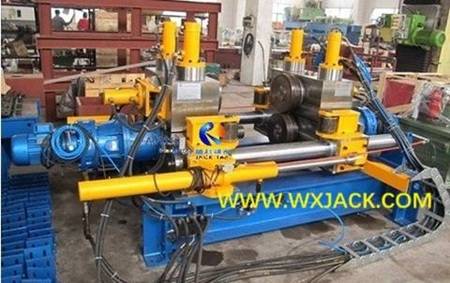

1. Прикладная отрасль: прикрепленные фотографии показывают набор машины Wuxi Jack RH1000 Model Plish Plate Edge Edge Edgring and Rounding Machine , которая применяется для использования в T -Beam/ Shipbuilding/ Bridge Construction Industry;

2.  Разработка: Как и другие продукты, RH1000 является наиболее популярной стандартной моделью, а также отправной точкой разработки Wuxi Jack, на машине серии RH. Мы разрабатываем машину на округление края листового металла, основываясь на технологическом опыте исследования сварного оборудования и специальной характеристики операции по округлению края пластины;

3.  Возможности машины для стриптизметральной плиты RH800 и RH1000 :

1)  Функция: эта машина окружает 4 угла листового металла, особенно стальную пластину, от исходного острый угол, до гладкого и круглого угла радиуса R2,5 мм;

2)  Большое преимущество. Таким образом, краевая закругленная тарелка становится дружелюбной для обработки, руки оператора не будут пронзены; Кроме того, покраска может иметь гораздо большую адгезию на углах стальных тарелок, благодаря его круглым гладким углам;

а) Кусок узкой пластины шириной 200 мм , который был округлен краем в Wuxi Gack Rh1000 Модельной стриптизме

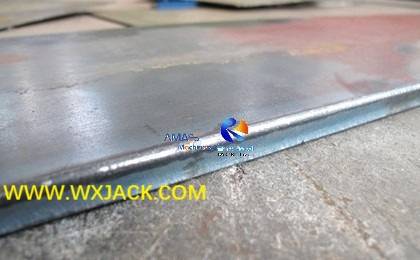

б)  кусок стальной пластины с маленькой шириной, округлый с углом R2,5 мм , от модели Wuxi Jack RH800 : ( Рис.2 )

4. С годами накопления RH1000 представляет собой очень зрелую и разработанную модель высокоэффективного оборудования на обрезке края пластины. Скорость работы за округление края может быть 7,200 мм/мин..

B.  Структура и основные единицы автоматической машины Automatic Plate Plate Training и округление RH800 и RH1000 :

1. Основные единицы малой модельной стрип -пластины обрезки и округлой машины:

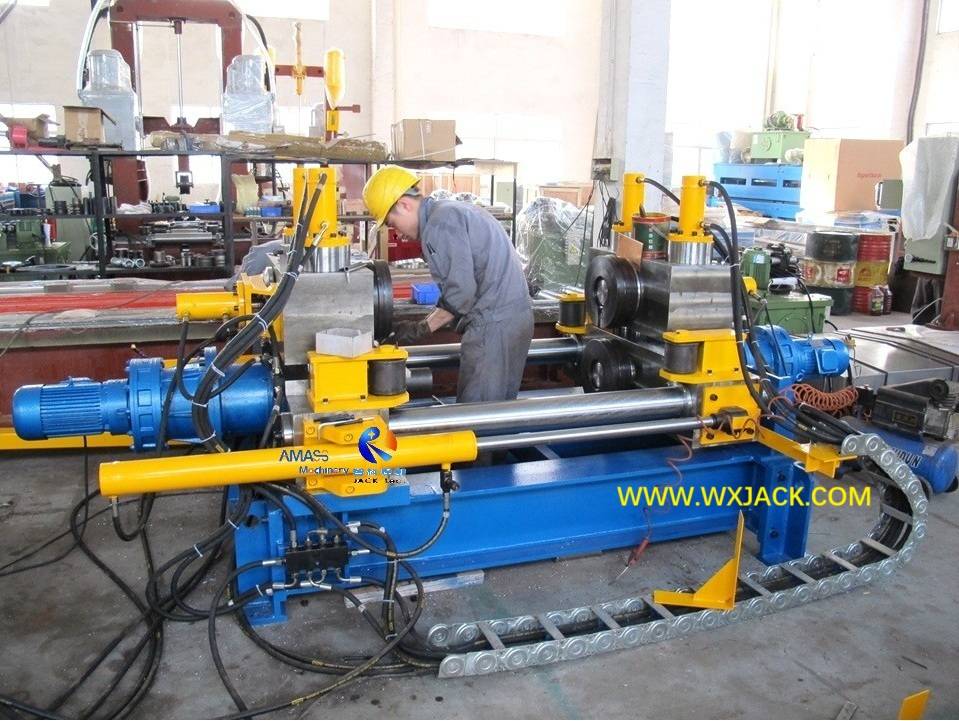

Как показано на прикрепленных фотографиях, один набор модельной машины RH1000 и RH800 в основном состоит из:

1) интегральная открытая структура Механическое основное тело;

2)  входной и выходной конвейер;

3) гидравлическая станция с многочисленными нефтяными цилиндрами;

4) редукторы двигателя переменного тока, для вождения на роликовых столах конвейеров и роликов трансмиссии;

5)  газовый цилиндровый край

6)  Электрическая система и поле управления:

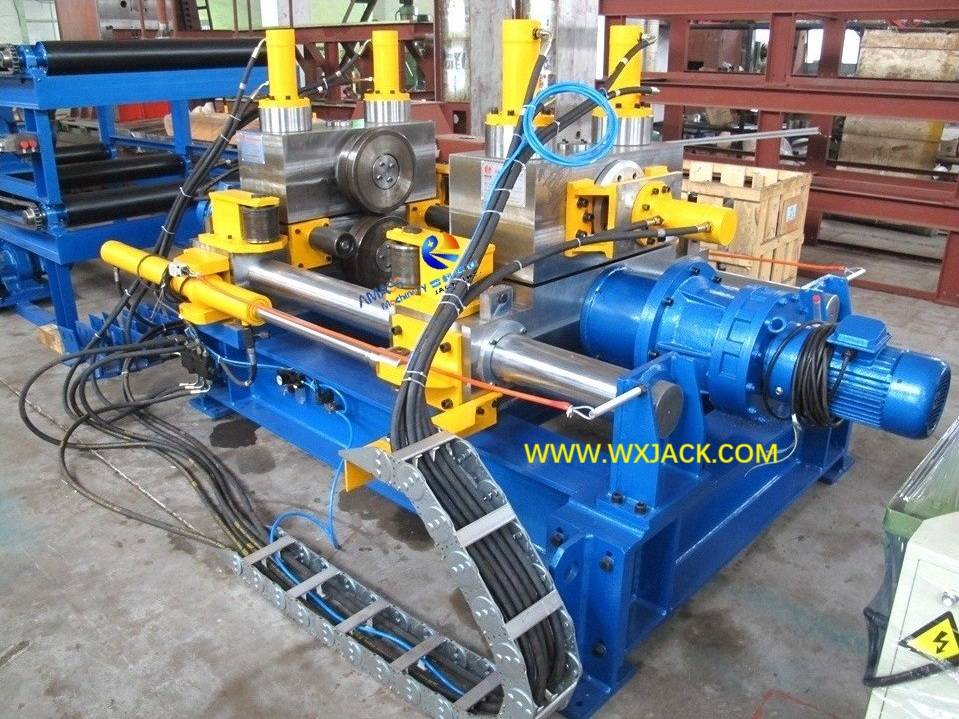

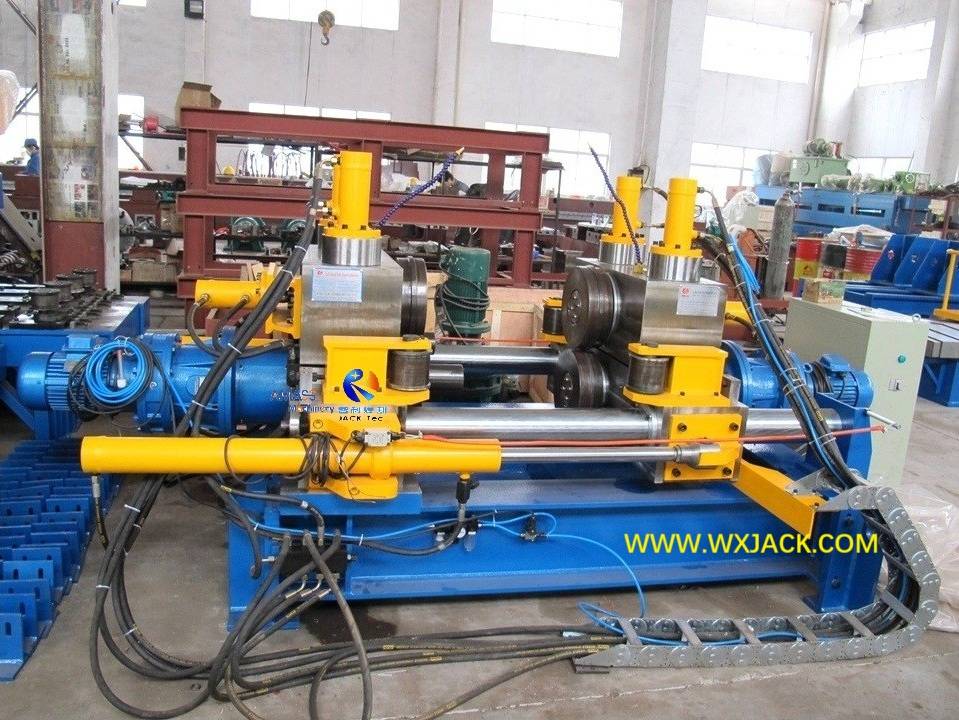

Набор готовых готовых к отгрузке Wuxi Jack RH1000 Модельной стриптизметрий

2.  Механический основной корпус края стриптизметральной пластины:

В основном составляет:

1) стационарный сплошной базовый кровать, для установки на центральной рабочей зоне операции по округлению края;

2)  Механизмы округления края: один набор стационарных и одного набора подвижных краевых единиц соответственно, развернута на левой и правой стороне основания для машинного основания;

3)  горизонтальный руководящий блок, для выравнивания на краевых закругленных роликах, приспосабливающихся к различной ширине и толщине листовой металлической пластины;

4) боковые ограждения роликов, для выравнивания на рабочих частях;

3.  Интегральный слой: темный цвет сплошной базовой слой приварен в прочную структуру коробки, из которой его жесткость и прочность были полностью рассчитаны и проверены, во время проектирования и производственного периода стальной машины из листового металла.

C. Крайный округлый ​

1. Стационарные и подвижные краевые ролики в машине с краем на стрип -пластине:

1) Постоянный блок округления края приводит к своему кромку нижнего положения в вращение, под приводом циклоидного моторного редуктора переменного тока, через муфту, непрерывно приводя к краю стальной пластины;

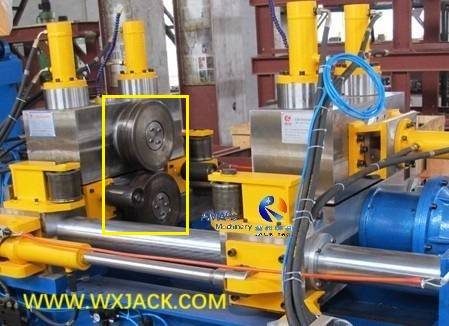

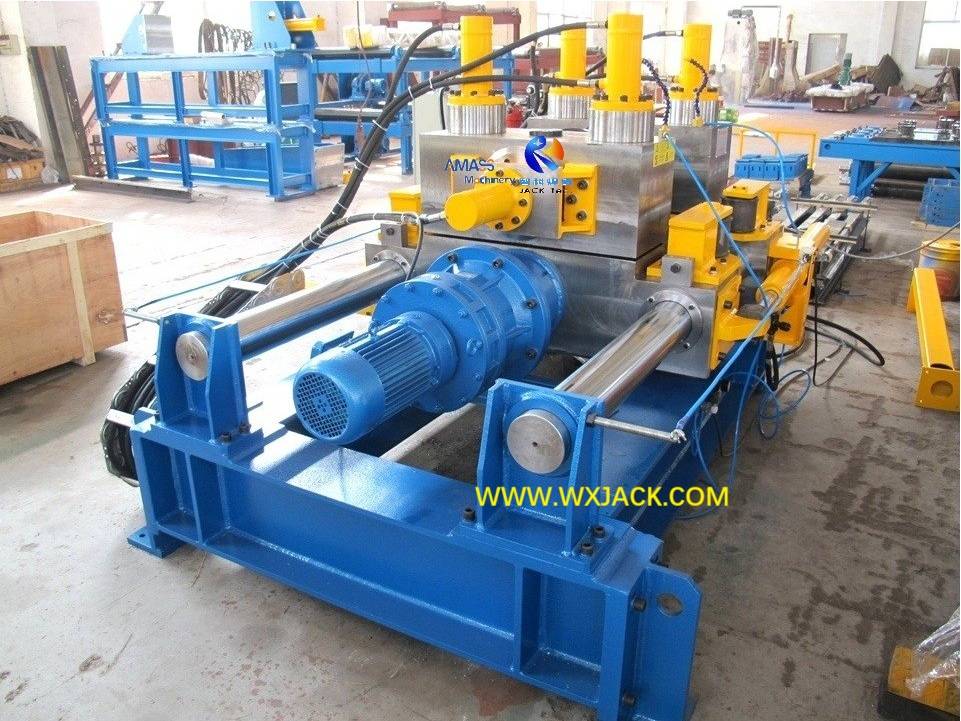

Крайный ролик с краем нижнего положения стационарной стороны , в модели Wuxi Jack RH1000 : ( Рис.4 )

2)  Подвижный боковой краевой блок также приводит к своему краю нижнего положения в вращение под приводом другого набора циклоидного моторного двигателя переменного тока с помощью муфтера:

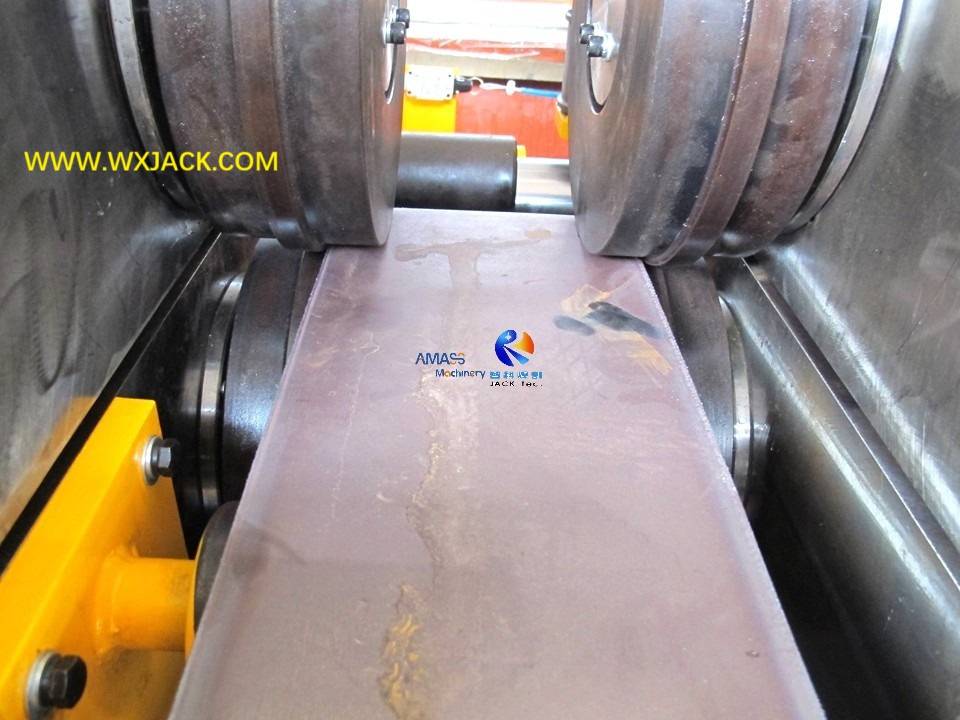

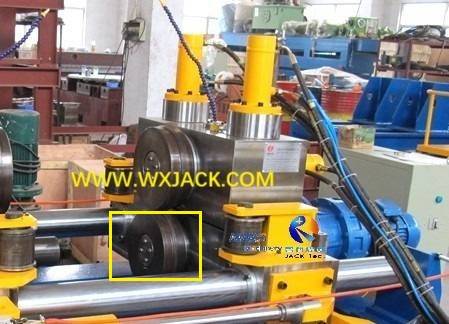

Пара верхнего и нижнего положения , округлых роликов, подвижной стороны , в модели Wuxi Jack RH1000 : ( Рис.5 )

3)  На основе ширины пластины: кроме того, подвижный гранильный блок округления может скользить по горизонтали, вдоль высокого точного направляющего куста, под приводом масляного цилиндра, который, в свою очередь, регулируют на левом и правом круглосел, основанный на ширине пластины листового металла в машине;

2. Верхняя и нижняя положения края, округливые ролики в стрип -краевой кромке

1)  Расположение: как стационарные, так и подвижные подразделения по округлым краям имеют один кусок верхнего и один кусок нижнего ролика соответственно, которые работают в паре. Или, другими словами, в форме двух пар, в одном наборе модельной машины RH1000, в одном наборе модельной машины RH1000:

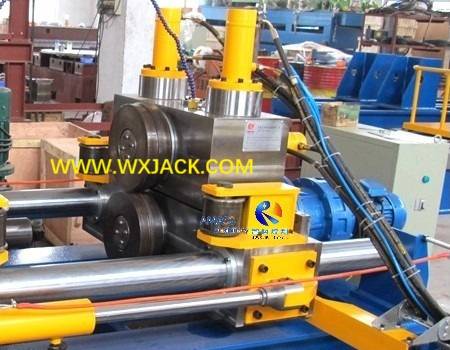

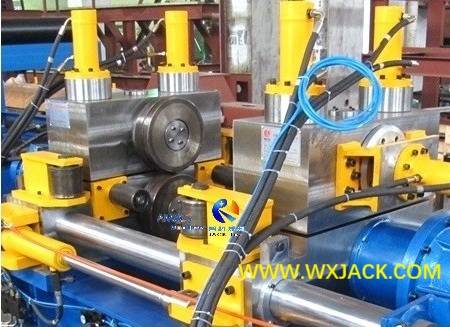

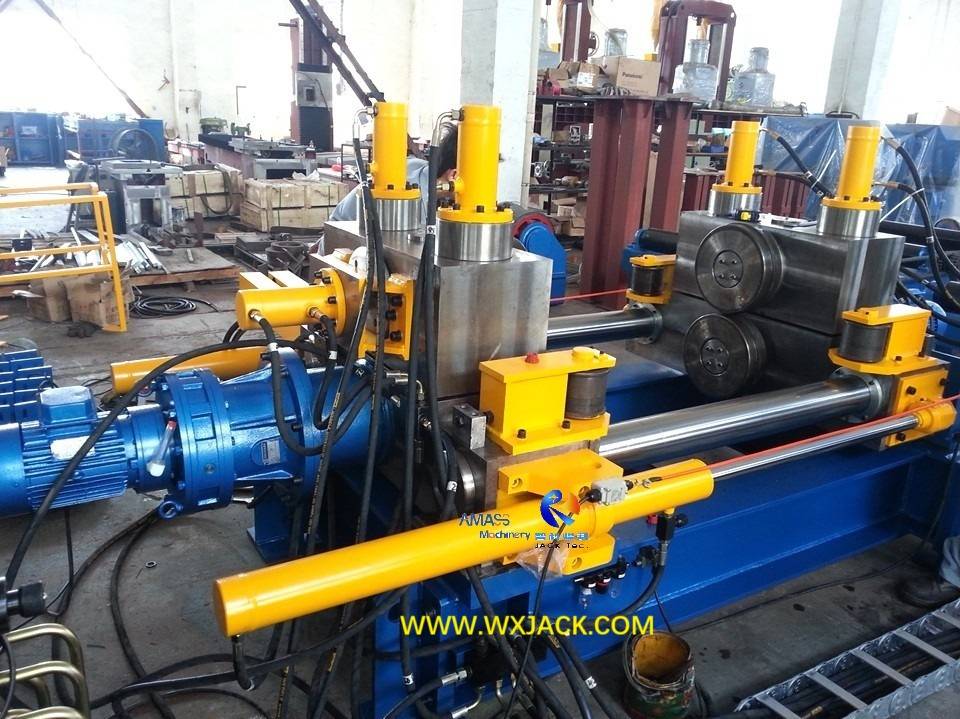

Левая и правая 2 пары (4 штук) роликов с краем, в модели Wuxi Jack RH1000 : ( Рис.6 )

2)  Движение и привод: два куска до нижнего края, округлые ролики, фиксируются с точки зрения вертикального движения и имеют тип вождения с точки зрения вращения, вводя два куска верхних краев, округлых роликов в вращение. 2 куска нижнего края, округлые ролики, приводятся в движение циклоидными двигателями и редукторами переменного тока, на его движении REVOLE:

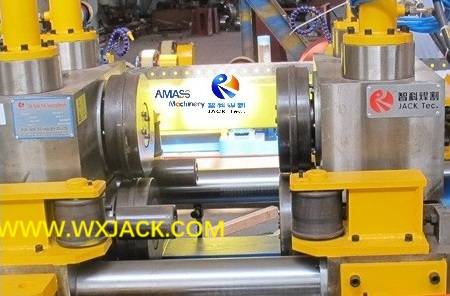

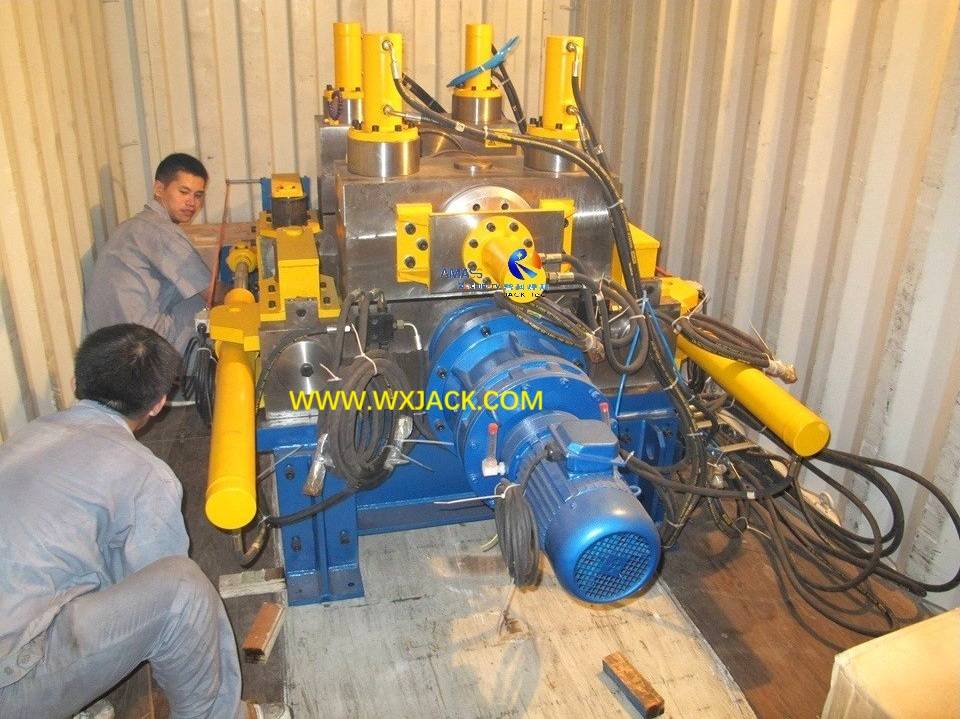

REVOLE и возвышение роликов с округлыми кругами вместе с режимом привода, в машине Wuxi Jack RH1000 Model Rest Plate Frearing Erdging and Rounding Machine: ( Рис.7 )

3) сравнительно, в машине моделей RH1500 до RH3000 два куска верхних краев, округлых роликов, можно перемещать вверх и вниз, а также влево и вправо, подходящие для различной толщины и ширины пластины заготовки, приводящих влечение с соответствующими гидравлическими масляными цилиндрами; И с точки зрения вращения, они имеют тип холостого хода, приводятся в действие с его аналогом приводной секции нижнего края, округливых роликов;

3. Операция по округлую часть края на наклонной краевой пластине в машине округления края:

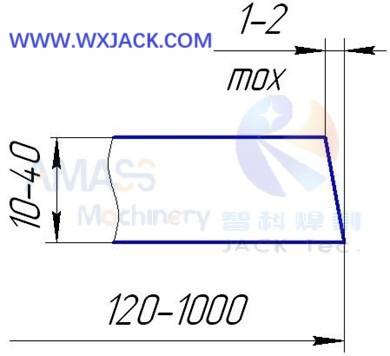

1)  Наклонная боковая пластина: При практическом использовании мы можем представить, что не все заготовки имеют идеальный прямой край. Другими словами, угол стальной пластины может не при правом угле 90 °, создавая вызов на операции округления края. Итак, как с этим справиться?

2)  Мера разъема Wuxi: еще дальше, в машине для обрезки на краю, два куска верхнего положения, округлые ролики, также могут быть отрегулированы в движении в режиме двойного, вдоль горизонтального направления, под приводом другого набора гидравлических цилиндров, убедившись, что гранильщики края прижимают к 4 углам стальной пластины, даже этот край круглой кромки, в определенных градусах: определенные градуи: Учитывания: Упорядоченные:

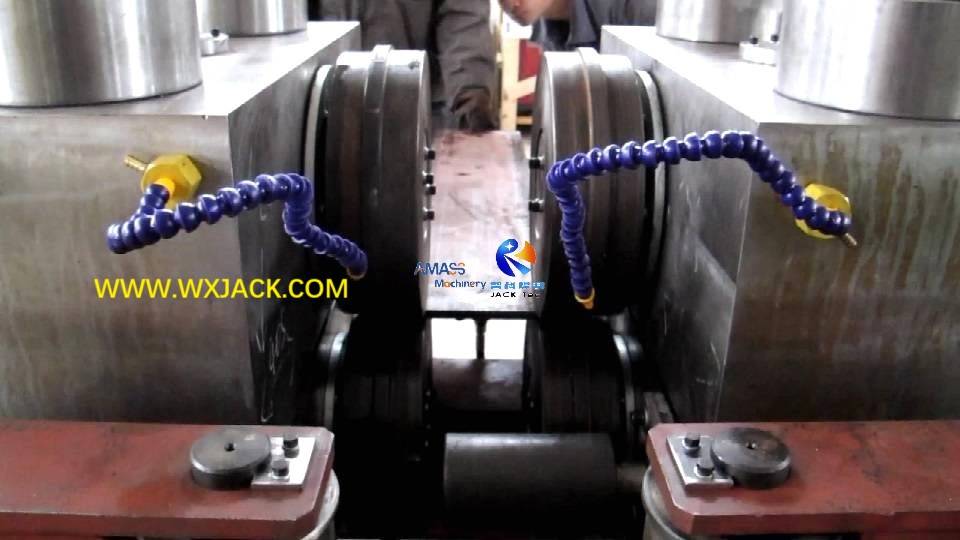

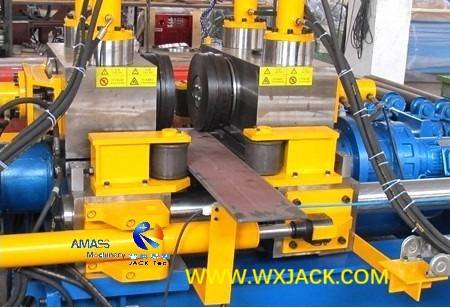

3) Пластина заготовки с наклоненным углом, которая будет обрезана в машине Wuxi Jack RH Models Edge Edgeurring and Rounding: ( Рис.8 )

4)  Таким образом, осознает операцию раздувающей и округления в серии RH;

4. Обратите внимание, что здесь мы не упоминаем нисходящие нажатые ролики. Этот блок не оборудован в машине небольших моделей RH1000 и RH800, потому что ширина заготовки на 1000 м и меньше не влечет за собой проблему среднего выступления во время операции округления края.

D.  Технические параметры машины для обрезки и округления Rh1000
