Сварка труба с автоматической сваркой пилы с автоматической окружным

А. Роль трубной сварочной машины для изготовления труб:

1.  Рабочая станция: при развертывании трубной сборки и сварочной машины следующим образом:

1) Край для края трубы;

2)  Сборка труб и сварка труб;

3)  Узел локтя труб и сварка с помощью подключения;

2. Третий шаг - как для трубной кольки, так и для сварки по окружности фланца труб, реализованной с двумя различными типами машин. Здесь мы представляем оба типа, как ниже;

3. Технические функции: сварка на локоть труб и фланца труб отличается: первое пишено , а последняя - экранированная газовая сварка ₂ CO.

B.  Сварочная машина для локтя труб:

1.  Функция и режим сварки:

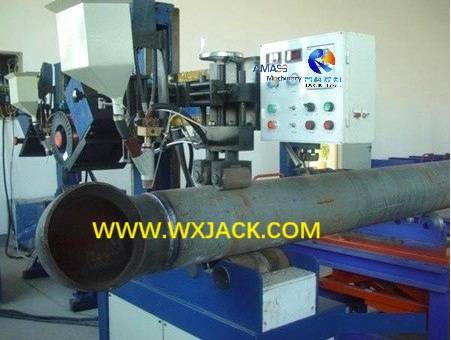

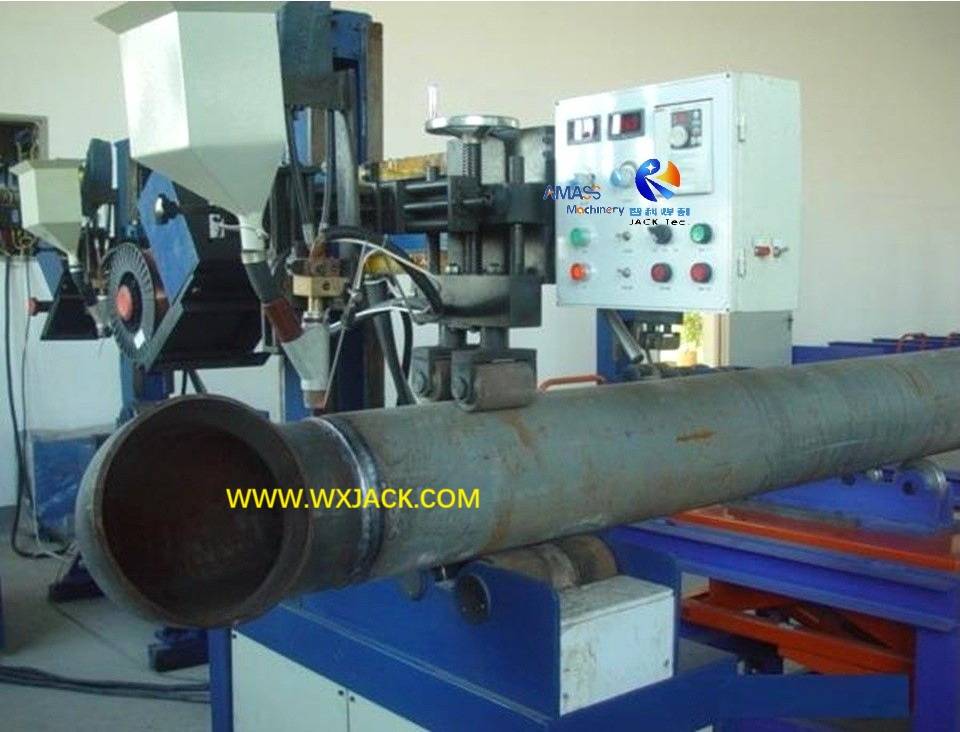

Машина Wuxi Jack на трубной коленах сварки: ( рис.1 )

1) Эта машина выполняет шаг закрытия в производстве труб-сварка локтя труб;

2)  Режим сварки здесь представляет собой погруженную дуговую сварку окружной пилы , в положении вертикального вниз;

2. Структура и работа по сварке дорожного шва для труб.

1) Структура: машина имеет аналогичную структуру и принцип работы, как машины в ' сварочные светильники и специальная сварочная машина ': набор роликового слоя играет роль стойки для поддержки заготовки, а также ротатор сварки, в процессе сварки по окружному шва;

2)  Рабочий стол: роликовая кровать находится в стиле рабочего стола. Он имеет такую же высоту, что и оператор, чтобы обеспечить удобное и удобное наблюдение оператором во время операции по окружности погруженной дуговой сварки;

3)  Система погруженной дуговой сварки:

Это включает в себя:

а) пила сварки питания;

б)  консоль управления сваркой;

в)  механизм сварочного факела;

г) бункер сварки;

Они расположены вдоль рулона поворота заготовку, с сварочной факел, расположенной прямо над сварщиками для локтя труб;

4)  Работая манера: эта машина работает в режиме сварочного факела, в то время как локоть трубы заготовки вращается в скорости сварки, на его поддерживающем роликовом кровати;

3. Операционные шаги в сварке дорожного шва.

1) Загрузка нагрузки: сварная и сварная труба локоть сварной трубы на рулон типа таблицы и встройте регулировку на его местоположении, убедившись, что сварки сварного шва под сварной факелом;

2)  Управление положением сварки: имеют точную модуляцию на положении сварочного факела с помощью поперечного слайда, что делает его нацеленным на сварку шов в точности;

3)  Скорость сварки окружной сварки: запустите на роликовом плане заготовки, регулируя его линейную скорость вращения на рабочей панели, которая представляет собой скорость погруженной дуговой сварки окружности в этой машине для локтевой шкалы трубы;

4)  Окружная сварка: начните с погруженной дуговой сварки, отрегулируйте его сварки на консоли управления пилами и инициируйте на операции сварки сварки по окружному швому пилы;

5) Следующий шаг: при завершении сварки мы идем к окончательной остановке на сборке труб и сварке: готовая сварка труб;

4. Технические параметры сварочной машины для локтя труб:

C.  Сварочная машина для фланца труб:

1.  Использование и техническая особенность сварки сварки по окружению труб -фланцев:

1) Рабочая станция: эта машина является последним оборудованием в изготовлении фланца трубы. В отличие от сварки труб на коленах, здесь сварка трубной фланки, готовая сварку: ₂ сварка:

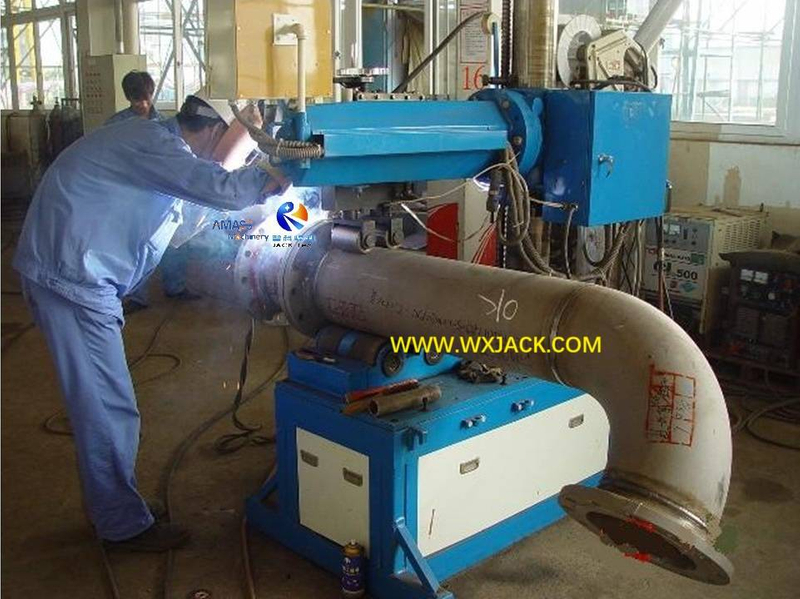

A) Машина Wuxi Jack на фланце труб готовая сварка: ( рис.2 )

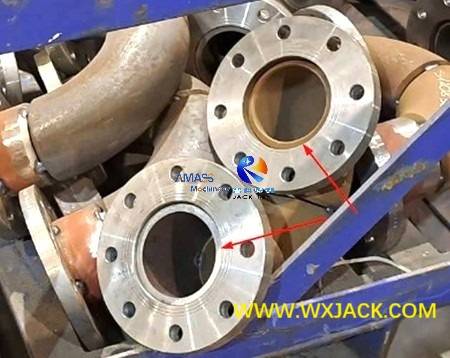

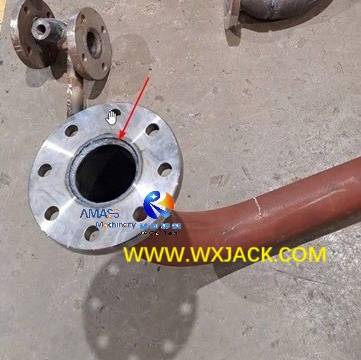

б)  За детали сварки сварки от готовой трубы от машины Wuxi Jack: ( Рис.3, 4 )

2) Функция: эта машина сварки на собранном фланце труб, с сваркой сварки с сварочной сваркой ₂ CO , в положении сварки плоской филе;

3)  Техническая специальность:

а)  Эта машина отличается от обычного типа, который наклоняет фланец определенный угол, чтобы сделать сварку, выполняемую в положении вертикального вниз, потому что фланца короткий и легкий, который легко подлежит плетению;

б) Вот этот процесс изготовления труб, труба, сварная локтем на одном конце, а фланцевое расстояние на другом конце имеет длинную длину и тяжелый вес, что очень трудно размахивать. По этой причине эта машина принимает сварку сварки сварки филе.;

2.  Структура и основные единицы трубного фланца.

1) Структура:

а) Как можно проверить с его фотографии, у этой машины есть ствол тела вертикального положения и удлинительного рычага, как набор токарных станков;

б) сварочная факел и его консоль управления находятся на переднем конце удлинительного рычага, вдоль прессовающих роликов, чуть выше сварки;

C)  катушка сварки проволоки находится на заднем конце удлинительного рычага;

D) удлинительная рука может быть поднят вверх и вниз, в зависимости от диаметра фланца труб заготовки;

2) Принцип работы:

A) машинная кровать представляет собой набор рамки коробки, которая интегрирована с электрической платой управления внутри;

б)  на своей верхней поверхности находится набор небольшого поворотного рулона, который служит единицей заготовки, вращается в процессе сварки окружного шва, таким образом, в свою очередь превращает заготовку в восстание;

в) накладные расходы на сварку факела остаются на месте во время сварки: с вращением заготовки заполненная сварка, экранированная на окружном газе;

3.  трубопроводный фланцевой фланк в машину для фланцевого фланца:

1) Из -за тяжелого веса и большого размера труб и фланца заготовки, чтобы сделать свой стабильный бег без таких проблем, как скидление, произошло,

2) Помимо слоя ролика под фланцем труб, есть еще одна пара роликов на нижней поверхности разгибания,

3)  , который плотно прижимает трубную фланца во время его окружной ₂ сварки, убедившись, что сборка заготовки крепко удерживается, с 4 кусками поворотных рулонов окружают ее;

4.  Работа в сварочной машине по окружению труб.

1) Предварительное условие: для начала работы с экранированной газовой газовой работой, поместите в узел фланца труб на свои вспомогательные роликовые кровати. На этом этапе заготовка уже должна быть сварена локтя , на предыдущем этапе сварки погруженной дуги труб;

2)  Отрегулируйте положение в сборе фланца труб, убедившись, что его сварочный шов находится прямо под сварочной факел; Во время корректировки обратите внимание на баланс узел фланца труб на этой машине;

3)  Точная регулировка: спускает удлинительную руку до тех пор, пока наконечник сварки не касается поверхности узел фланца труб, и регулируйте положение сварки факела, посредством его поперечного скольжения, что делает его кончик непосредственно нацелен на сварочный шв;

4) Скорость сварки: скорость восстановления ролика, которая также представляет собой скорость сварки окружного шва, на рабочей панели этой трубной сварочной машины;

5) Настройка сварки тока окружного ₂ сварки, в консоли управления питания, на основе толщины стенки узел фланца труб и начните с процесса сварки окружного шва;

6)  Защита оператора. Один из вопросов, нуждающихся в внимании , который должен быть подчеркнут здесь, во время экранированной сварки по окружности газ будет создан сильный дуговый свет, который принесет большой вред людям. Итак, обязательно нанесите сварочный шлем во время всей ₂ сварки;

5. Технические параметры машины сварки фланца труб:
