LHZ Light Duty Travelable Trolley Column Electric Revolve Welding Manipulator

штат:
Количество:

1.       Рабочая специальность легкого электрического вращающегося сварочного манипулятора:

1)      Это самый «способный» тип легкого сварочного манипулятора.Он имеет передвижную тележку с моторным приводом для перемещения по всей длине трубы заготовки во время работы и автоматическое вращение колонны с моторным приводом;

2)      Эти две функции значительно расширяют возможности этого удобного сварочного манипулятора, гибкого для работы с широким спектром и изменяющимися требованиями на объекте заказчика.Это также самая большая доля автоматических сварочных колонн и стрел в практическом применении.



2.       Характеристики и использование основного рабочего блока в подвижной сварочной колонне и стреле:

Ниже приведен проект конструкции и формирования типичного подвижного сварочного манипулятора:   (Рисунок 1)

Рис. 1 Подвижная сварочная колонна и стрела

Мы дадим введение в основные узлы подвижной сварочной колонны и стрелы на основе и в последовательности, отмеченной на рисунках выше:

1)     Сварочная головка высокоэффективного сварочного манипулятора:

Пожалуйста, проверьте фото ниже, оно включает в себя:   (Рис.2)

Рис. 2 Сварочный манипулятор 4- 100_7286

а)     Сварочная горелка и механизм подачи проволоки;

б)     Сварочная горелка и механизм подачи проволоки комплектуются источником сварочного тока;

в)     В этой эффективной сварочной колонне и стреле могут использоваться различные типы режимов сварки.Например, при подборе соответствующих сварочных головок это может быть набор SAW, или GMAW, или TIG, или Ленточная сварка колонны и стрелы, и т. д.;

г)     Совместная работа с другим сварочным оборудованием, таким как Сварочный позиционер, сварочный манипулятор можно настроить как Центр сварки MIG для трубных фланцев специального назначения;

д)     Помимо сварки, эта удобная сварочная колонна и стрела также могут выполнять операции, отличные от сварки, такие как строжка угольной дугой, полировка, покраска и т. д., для которых требуется установка соответствующих функциональных блоков;

2)     Блок управления сварочной головкой в ​​автоматическом сварочном манипуляторе:

Как показано на фото ниже, сюда входят:   (Рис.3)

Рис.3 Сварка колонны и стрелы 7- IMG_9680

а)       Пульт управления источником сварочного тока;

б)      Пульт управления механизмом подачи проволоки;

в)       Механизм регулировки сварочной горелки вверх-вниз, влево-вправо, для идеального наведения на сварочный шов по всей длине во время сварки в подвижном сварочном манипуляторе;

г)      Дополнительно на сварочной головке устанавливается блок отслеживания сварочного шва, а также видеомонитор;

3)     Колонна в подвижной сварочной колонне и стреле:

а)       Это «хобот» в комплекте со сварочным манипулятором, поддерживающий вертикальное и горизонтальное перемещение горизонтальной стрелы;

б)      Вертикальная колонна представляет собой элемент стальной конструкции прямоугольной формы в поперечном сечении, обработанный гибкой и сваркой стального листа;

4)     Двигатель подъема стрелы в движущейся сварочной колонне и стреле:

а)     Вообще говоря, этот двигатель помещается в верхней части вертикальной колонны.Итак, это вершина в наборе сварочного манипулятора;

б)     В целях безопасности это двигатель тормозного типа, который передается червячным редуктором;

5)     База или тележка в подвижном сварочном манипуляторе:

а)     В сварочном манипуляторе передвижного типа он выполнен в виде передвижной тележки;

б)     В стационарном сварочном манипуляторе он имеет форму поперечного основания для легкой сварочной колонны и стрелы и коробчатой ​​конструкции для средней и тяжелой сварочной колонны и стрелы;

в)     Для сварочной колонны и стрелы передвижного типа внутри передвижной тележки установлен мотор-редуктор.В нижней части тележки помещаются 4 колеса;Источник сварочного тока обычно размещается на тележке движущегося сварочного манипулятора;

6)     Поворотная опора в подвижной сварочной колонне и стреле:   (Рис.4)

Рис. 4. Поддержка поворота сварочного манипулятора.

Как показано на приведенном выше рисунке, это тонко обработанное зубчатое колесо круглой формы является сторонней частью автоматической сварочной колонны и стрелы, которая помещается внутри станины квадратной формы для ведения и направления вращения колонны;

7)     Источник сварочного тока в подвижном сварочном манипуляторе:

а)       Расположение источника сварочного тока, установленного в сварочном манипуляторе, на сквозняке — не единственный выбор;

б)      Как упоминалось в пункте 5, для комплекта высокоэффективного подвижного сварочного манипулятора обычно источник сварочного тока помещается на передвижную тележку;

в)       Для сварочной колонны и стрелы с фиксированным основанием источник сварочного тока размещается на полу мастерской;

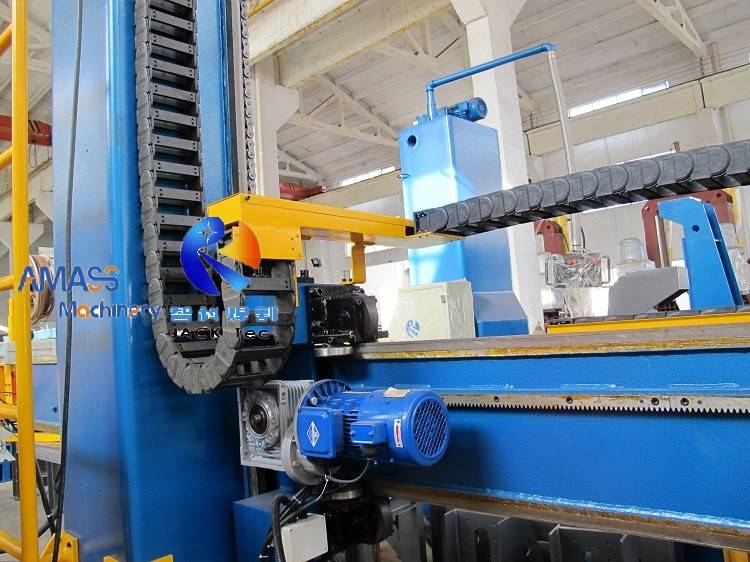

8)     Поперечное скольжение (или седло) в эффективной сварке колонны и стрелы:   (Рис.5)

Рис.5 Сварка колонны и стрелы 1- IMG_1390

а)     Это можно рассматривать как соединение колонны автоматической сварки и стрелы;

б)     Как видно из приведенной выше небольшой фотографии, поперечные салазки (седла) направляют как вертикальное, так и горизонтальное движение стрелы во время работы сварочного манипулятора, отсюда и название «поперечные салазки»;

в)     По форме этого узла поперечное скольжение также называют «Седло»;

г)     Поперечные салазки (седла) в легких, средних и тяжелых сварочных манипуляторах имеют немного другой внешний вид, но принцип работы одинаков;

9)     Стрела в подвижном сварочном манипуляторе:

а)     Это «Рука» или «Рабочая рука» в любом наборе сварочной колонны и стрелы;

б)     Рабочий блок (сварочный узел) установлен на его переднем конце;

в)     Как и вертикальная колонна, горизонтальная стрела представляет собой элемент стальной конструкции с квадратным поперечным сечением, который сначала обрабатывается на листогибочном прессе, а затем на сварочном аппарате.



3.       Технические параметры сварочного манипулятора LHZ Light Duty Electric Revolve Moving:


LHZ Легкая электрическая вращающаяся подвижная сварочная колонна и стрела

Модель

LHZ

2×2

LHZ

2.5×2.5

LHZ

2.5×3

Вертикальный ход стрелы (мм)

2000

2500

2500

Горизонтальный ход стрелы (мм)

2000

2500

3000

Скорость вертикального перемещения стрелы (мм/мин.)

1000

Скорость горизонтального перемещения стрелы (мм/мин.)

120 ~ 1200

Мин.Расстояние между нижней поверхностью стрелы и

Верхняя поверхность рельса   (мм)

740

Макс.Нагрузка на передний конец стрелы (кг)

80

Путь вращения колонны

Моторный привод, 0,17 об/мин

Скорость движения тележки (мм/мин.)

1700

Внутренний пролет рельсов тележки (мм)

1000
