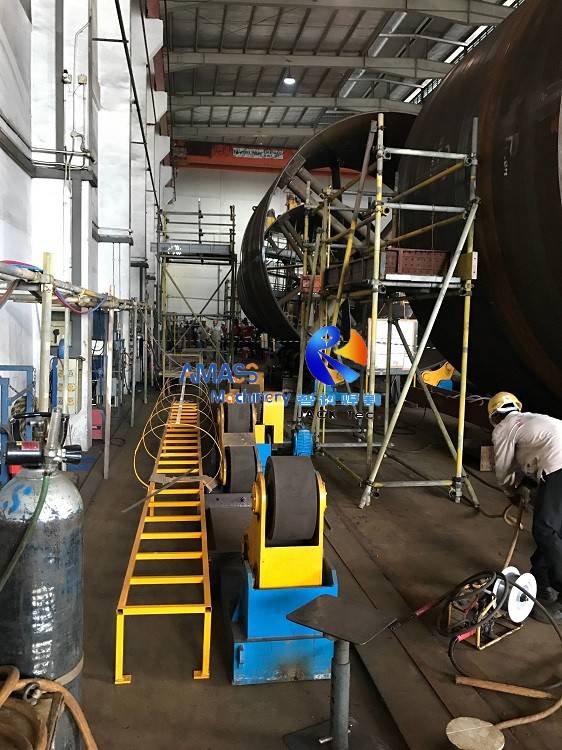

Автоматическая сварочная колонна и стрела Advanced Electric Control

1. Основные единицы электрической сварки и бум:

1) манипулятор электрического сварки , с точки зрения его рабочего режима, в основном состоит из рабочего механизма, системы управления электрическим управлением, источника питания сварки и блока гарантии технологий процесса;

2) Все движения сварки сварного аппарата питаются с двигателем; Рабочая скорость контролируется и отображается с инвертором переменного тока; Рабочая логика контролируется элементами электрического управления:

Ручная операционная панель Wuxi Jack Exported Welding Manipulator, интегрированная с основным рабочим движением и управление рабочей скоростью вместе с дисплеем: ( Рис.1 )

3) Режим привода: в этом автоматическом колоннном и бум -сварочном оборудовании Это причина, по которой мы называем этот  не установлена ​​гидравлическая и или пневматическая система .  машинный инструмент для оборудования  серии LHZ .

2. Рабочие механизмы автоматической сварки и бума LHZ:

Это в основном состоит из:

1) Механическая рама электрического сварного сварного манипулятора:

а)   механический фиксированный базовый слой для моделей стационарной структуры;

б) троллейбусная тележка и движущиеся рельсы для моделей движущейся конструкции;

в) горизонтальный расширительный бум и его направление (вдоль вертикального и горизонтального) систем привода и трансмиссии;

г) вертикальный построенный столбец и его восстановление (если существуют) блок привода и трансмиссии;

e) седло поперечного скольжения и его направляющие эксцентричные ролики: голеностопная лодыжка горизонтального движения бума;

f) Сверхмощный квадратный участок Точный линейный гидерайл для перемещения всего набора сварки и бума;

G) цепь перетаскивания электрического кабеля;

2) Сварная система в автоматическом сварке манипулятора:

A) Сварка питания, сварочная факел и его точное управление положением, сварки сварки, пилочный блок восстановления сварки;

б) сварка факела, манипулируя поперечными слайдами на переднем конце горизонтального бума;

в) трекер сварки шва и генератор сварки;

3) Электрический блок управления электрическим сваркой и бумом LHZ:

а) Система электрического управления автоматической колонкой и  сварочной машиной для бума;

б) Консоль управления питанием сварки, сварки проволоки, блок отслеживания сварочного шва соответственно;

4) Источник питания LHZ Electric Weld Manipulator:

AC Motors для движения горизонтального стрелы вверх и вниз вдоль вертикальной колонны, горизонтальное движение, вращение колонны и движущаяся тележка соответственно;

5) Единицы передачи электрической сварки и бум:

а) горизонтальный бум вверх и вниз:

я.   Священные витрины для передачи световых моделей;

II   Цепная звездочка для передачи средних моделей поездок , а также для тяжелых моделей;

б) передача и стойка для передачи горизонтального движения бума;

C) поддержка шери (поперечный рулон) для ведущей колонны в вертикальном положении в Revolve.

3. Единица гарантирования технологий технологий LHZ Манипулятор сварки LHZ:

1) механизм руководства сварной проволоки;

2) контактная трубка для начала сварки;

3) Дополнительная функциональная единица: механизм отслеживания сварки шва;

4) Дополнительная функциональная единица: графический видеомонитор;

5) Необязательная функциональная единица: генератор (для выполнения сварки GMAW Co ₂ );

Чтобы скорректировать сварочную факел/ положение сварки в течение  периода работы, с целью обеспечения постоянной высокой точности сварки готового продукта.

4. Путь передачи горизонтального движения бума в электрической сварке и бум:

1) Горизонтальное вертикальное движение, передаваемое цепной звездочкой в ​​автоматическом сварке манипулятора:

Для моделей световых моделей Иногда это свинцовый винд: ( рис.2 )

а) относительная более низкая стоимость производства и надежный бег;

б) Точность позиционирования уступает передаче и стойке. Это направление горизонтального движения бума (вверх и вниз) предназначено для регулировки вертикального положения стрелы, чтобы соответствовать изменению диаметров заготовки;

в) это нормально с трансмиссией цепного звездочка для выполнения горизонтальной высоты бума;

2) Горизонтальное движение стрелы, передаваемое передачей и стойкой в ​​автоматической сварке и бум:

Для Wuxi Jack LHZ3030 Средняя модель: ( Рис.3 )

а) самая высокая стоимость производства среди всех вариантов передачи;

б) надежный и плавный бег сварного манипулятора;

c) Это может получить наилучшую степень точности позиционирования среди всех вариантов, что является наиболее подходящим решением для горизонтального движения взад -вперед или управления сваркой в ​​автоматическом сварке.

5. Технические параметры электрического автоматического сварочного манипулятора:
