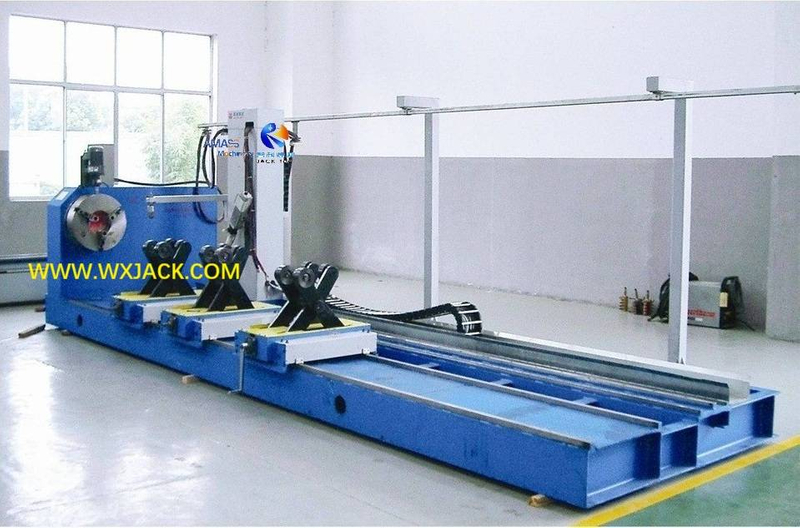

1. Применяемая история: как представлено в разделе продукта 5 модели оси 2500/9 , тип патрона серии 3 оси 600 мм является самым ранним группой продуктов в серии CP в плазменном кислороде . Все следующие модели разработаны на основе опыта и обратной связи, накопленных в процессе этой модели типа патрона;

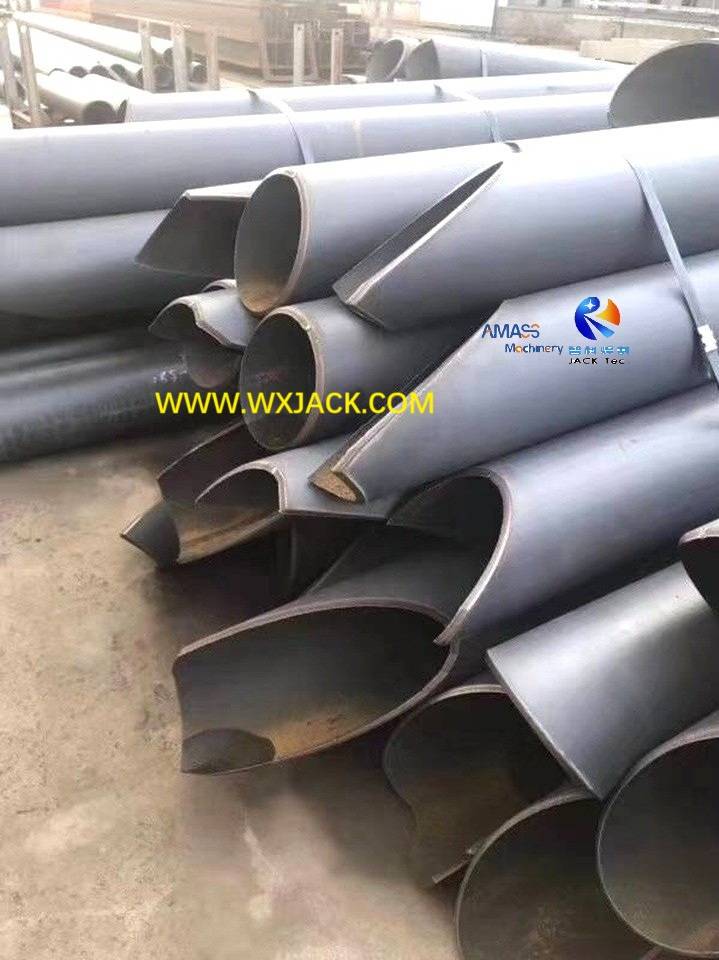

2. Функция: как 'Простейшая и наименьшая в своем роде модель 3 оси 600/9 имеет функцию среза и разрезания отверстий на небольших трубах с диаметром до φ600 мм. Самая длинная длина трубы составляет 9 м.
Поскольку подгруппа машины на резке управляющей трубы с ЧПУ эта модель специально предназначена для небольших труб с приспособлением типа патрона, в этих моделях небольшого диаметра есть некоторые личности, которые отличаются от 5 конфигураций оси / 6 оси / 7 :
1) Степень свободы при резке: отличается от резки факелов в 5 моделях оси / 6 оси / 7 , режущие факелы здесь, в 3 модельной машине с 3 оси не имеют механизма для его наклона и вращающегося движения;
2) Вместо этого режущие факелы просто имеют механизмы для прямого вверх и вниз, а также поперечное движение:

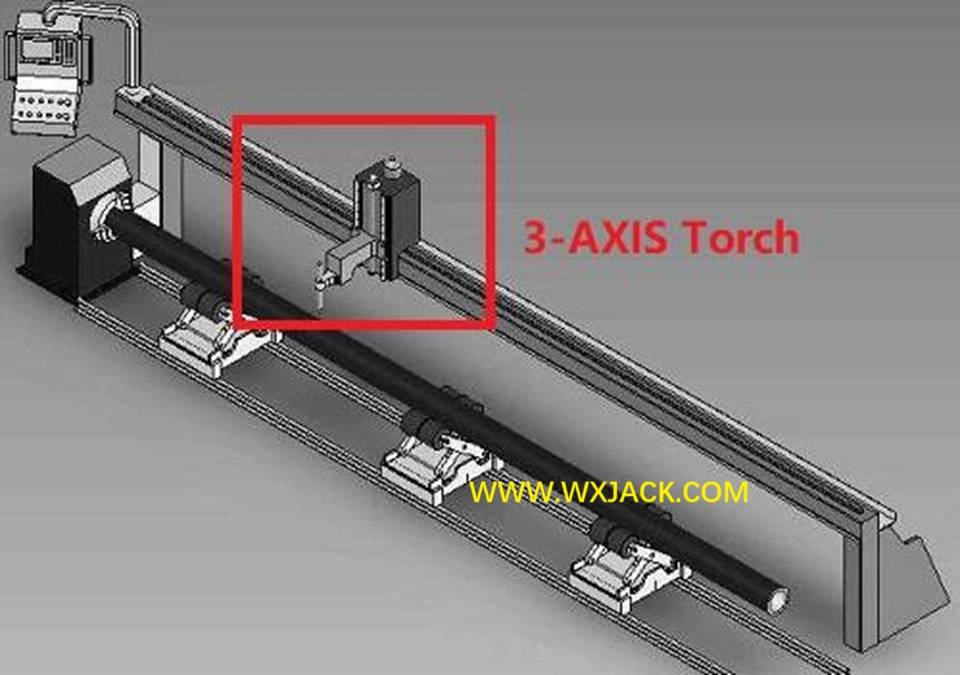

3) Дизайн эскиза на режущей факеле в 3 -й оси

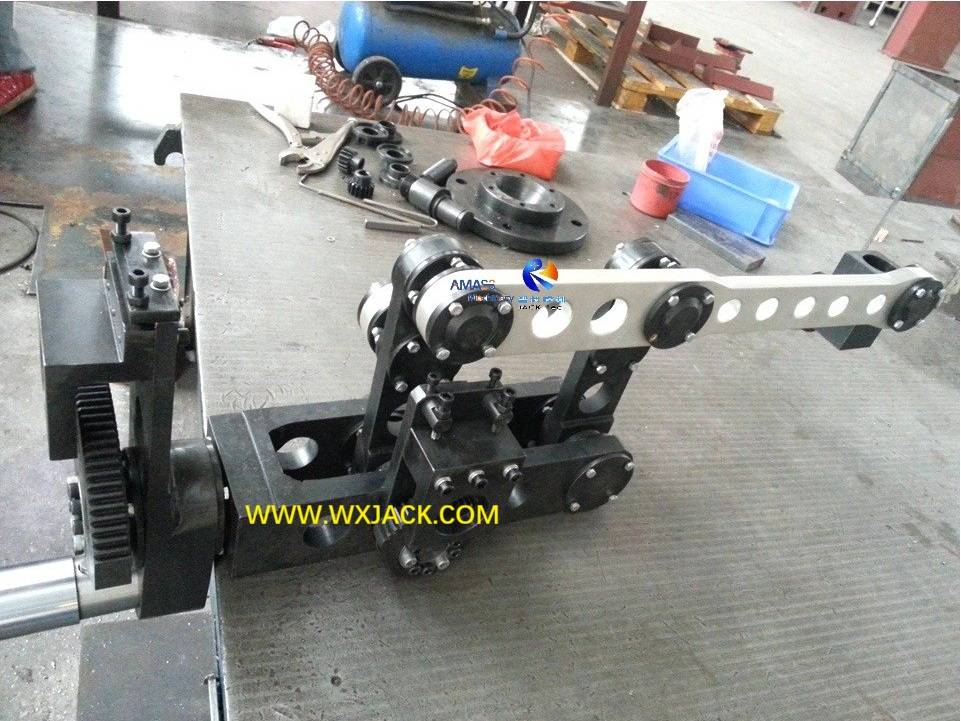

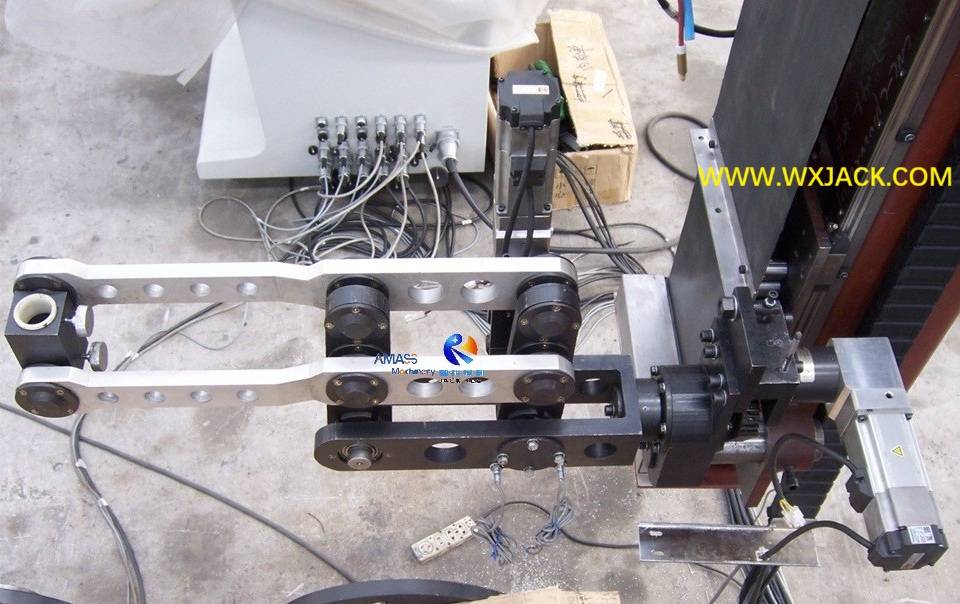

4) Режущий факел в 3 модели оси: ( рис.2 )
В зависимости от заготовки и размера машины, с целью простой работы в машине серии CNC-CP есть 2 типа рабочих станций:

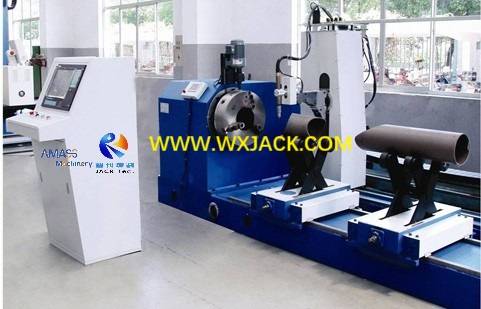

1) Постоянная станция для малого диаметра φ600 мм тип патрона (а также модели спецификации φ1400 мм ): ( Рис.3 )

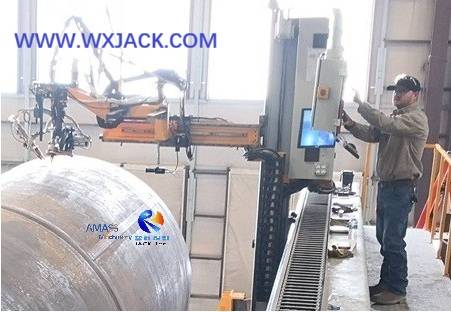

2) Подвеска нависания для φ2000 мм / φ2500 мм / φ3000 мм .
Блок зажима и поддержки для машины для небольших труб диаметром φ600 мм отличается от моделей машин для среднего и большого размера ( φ1400 мм / φ2000 мм / φ2500 мм / φ3000 мм ), который имеет тип ролика трения;

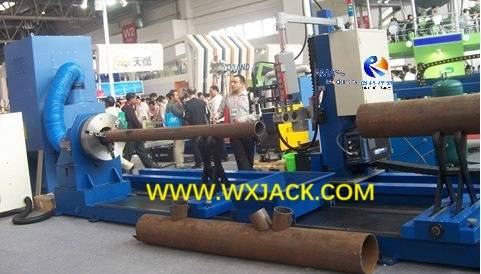

Приспособление когтя Chuck, приложенное в моделях малого диаметра φ600 мм : ( Рис.5 )
1) Для работы контрольной трубы с ЧПУ резак пересечения труб, линейная скорость вращения трубы или скорость резки находится в одном и том же диапазоне для всех размеров трубы (пожалуйста, проверьте скорость резки »в таблице параметров в конце введения для каждого продукта);
2) По этой причине, при той же линейной скорости резки труб, небольшая труба вращение имеет гораздо больше импульса по сравнению со средними и большими трубами. Другими словами, гораздо легко иметь проблемы с дрейфом, чем трубы большего размера, что оказывает с собой замечательное негативное влияние на процесс резки;
3) Таким образом, для резки с ЧПУ плазменной трубы из малой трубы (φ600 мм) для защиты трубы во время восстания необходимо закрепление трубы;
4) Для этой цели введен 3 когтя

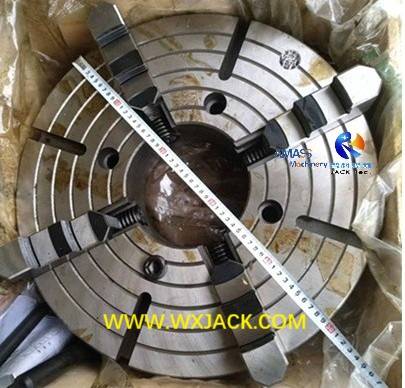

3 когтяного патрона, приложенного в модели малого диаметра φ600 мм : ( Рис.6 )
5) Работая вместе с несколькими наборами вспомогательных кронштейнов вдоль горизонтального слоя машины, этот патронный приспособление служит идеальным подтяжкой и удерживанием устройства для вращения труб.
Модель Технический параметр | 3 Ось CNC-CP 600/9 Тип патрона плазма пламя с ЧПУ |
Применимый диапазон заготовки | 80 ~ 600 (мм) |
Применимо макс. Длина заготовки | 9000 (мм) |
Применимая толщина заготовки (мм) | 6 ~ 100 мм для резки пламени; 3 ~ 25 мм для резки плазмы |
Применимая скорость резки Пламя и плазма | 200–800 мм/мин. для резки пламени Около 200 ~ 2000 мм/мин. для резки плазмы (На основе толщины трубы и мощности плазмы) |
Ось управления ЧПУ | 3 оси x / y / z X Ось: резка факела вдоль длины трубы; Y ось: резка факела вдоль поверхности трубы вращается; Z ось: резка факела вдоль радиуса трубы |
1. Применяемая история: как представлено в разделе продукта 5 модели оси 2500/9 , тип патрона серии 3 оси 600 мм является самым ранним группой продуктов в серии CP в плазменном кислороде . Все следующие модели разработаны на основе опыта и обратной связи, накопленных в процессе этой модели типа патрона;
2. Функция: как 'Простейшая и наименьшая в своем роде модель 3 оси 600/9 имеет функцию среза и разрезания отверстий на небольших трубах с диаметром до φ600 мм. Самая длинная длина трубы составляет 9 м.
Поскольку подгруппа машины на резке управляющей трубы с ЧПУ эта модель специально предназначена для небольших труб с приспособлением типа патрона, в этих моделях небольшого диаметра есть некоторые личности, которые отличаются от 5 конфигураций оси / 6 оси / 7 :
1) Степень свободы при резке: отличается от резки факелов в 5 моделях оси / 6 оси / 7 , режущие факелы здесь, в 3 модельной машине с 3 оси не имеют механизма для его наклона и вращающегося движения;
2) Вместо этого режущие факелы просто имеют механизмы для прямого вверх и вниз, а также поперечное движение:
3) Дизайн эскиза на режущей факеле в 3 -й оси

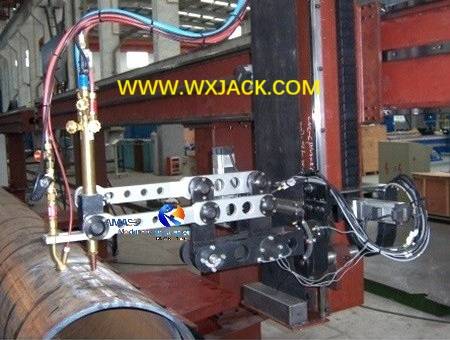

4) Режущий факел в 3 модели оси: ( рис.2 )
В зависимости от заготовки и размера машины, с целью простой работы в машине серии CNC-CP есть 2 типа рабочих станций:

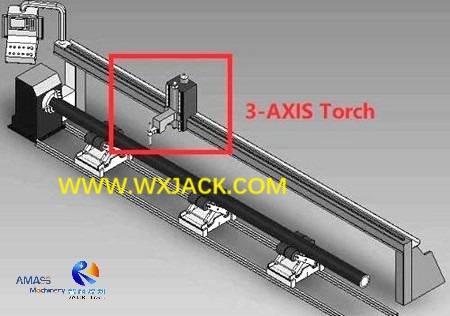

1) Постоянная станция для малого диаметра φ600 мм тип патрона (а также модели спецификации φ1400 мм ): ( Рис.3 )
2) Подвеска нависания для φ2000 мм / φ2500 мм / φ3000 мм .
Блок зажима и поддержки для машины для небольших труб диаметром φ600 мм отличается от моделей машин для среднего и большого размера ( φ1400 мм / φ2000 мм / φ2500 мм / φ3000 мм ), который имеет тип ролика трения;
Приспособление когтя Chuck, приложенное в моделях малого диаметра φ600 мм : ( Рис.5 )
1) Для работы контрольной трубы с ЧПУ резак пересечения труб, линейная скорость вращения трубы или скорость резки находится в одном и том же диапазоне для всех размеров трубы (пожалуйста, проверьте скорость резки »в таблице параметров в конце введения для каждого продукта);
2) По этой причине, при той же линейной скорости резки труб, небольшая труба вращение имеет гораздо больше импульса по сравнению со средними и большими трубами. Другими словами, гораздо легко иметь проблемы с дрейфом, чем трубы большего размера, что оказывает с собой замечательное негативное влияние на процесс резки;
3) Таким образом, для резки с ЧПУ плазменной трубы из малой трубы (φ600 мм) для защиты трубы во время восстания необходимо закрепление трубы;
4) Для этой цели введен 3 когтя

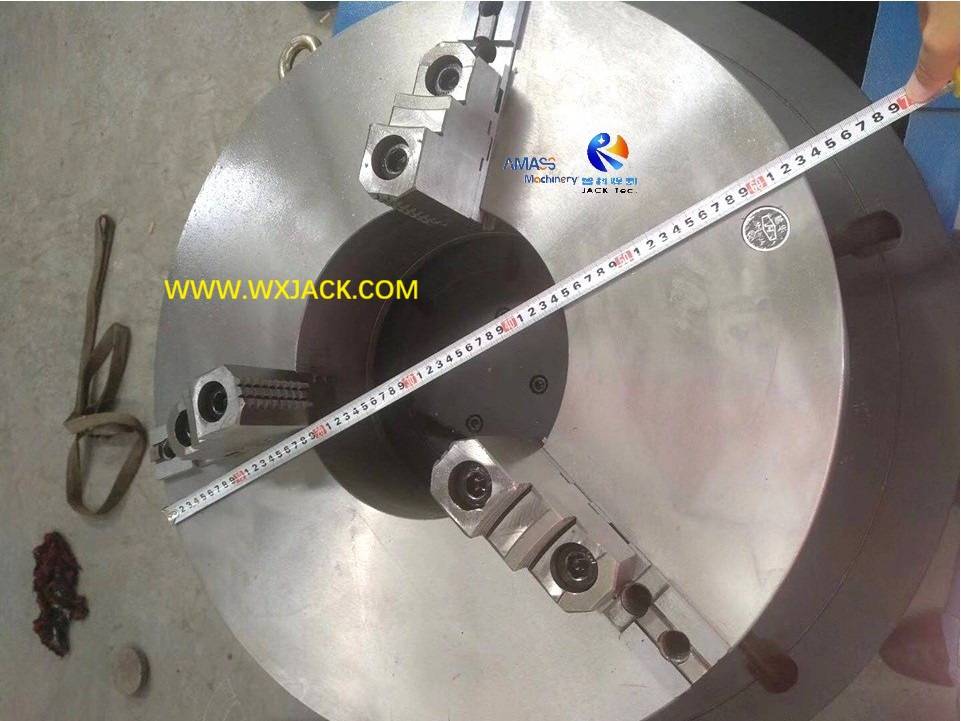

3 когтяного патрона, приложенного в модели малого диаметра φ600 мм : ( Рис.6 )
