3-осевая машина 3000/12 Пламя и плазма.

A.  Использование и специальность 3 оси 3000/12 Большого размера .

1. 3000/12 Пламя и плазма Плазма Большого размера

2. Основная спецификация 3 -оси  большого размера

Общий размер труб заготовки в этой модели такой же, как  5 Оси 3000/12  и  7 Оси 3000/12 Большой тип :

1)  диаметр труб до φ3000 мм;

2)   самая длинная длина труб может быть 12 м;

3)   Толщина стенки труб может быть 100 мм для резки пламени и 25 ~ 50 мм для плазменного разрез ;

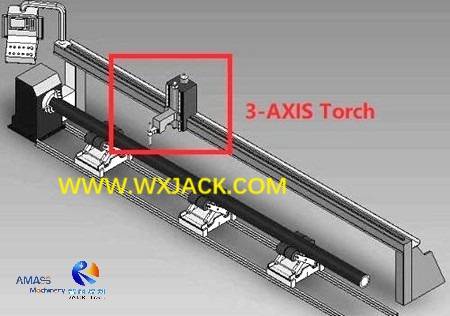

4) Рабочее движение факела в 3 модельной машине 3000/12 :   ( Рис.1 )

3.  Ось управления  3 Осиной машины для резки труб с ЧПУ:

Показанный в вышеуказанном эскизе, во всех размерах модели 3 оси, будь то небольшой размер/ средний размер/ или большой размер, режущая факела движется вверх и вниз по осевым направлениям труб, вперед и назад вдоль продольного направления труб, без качания для составления скос.

B. Характеристики 3 оси 3000/12 Большого размера

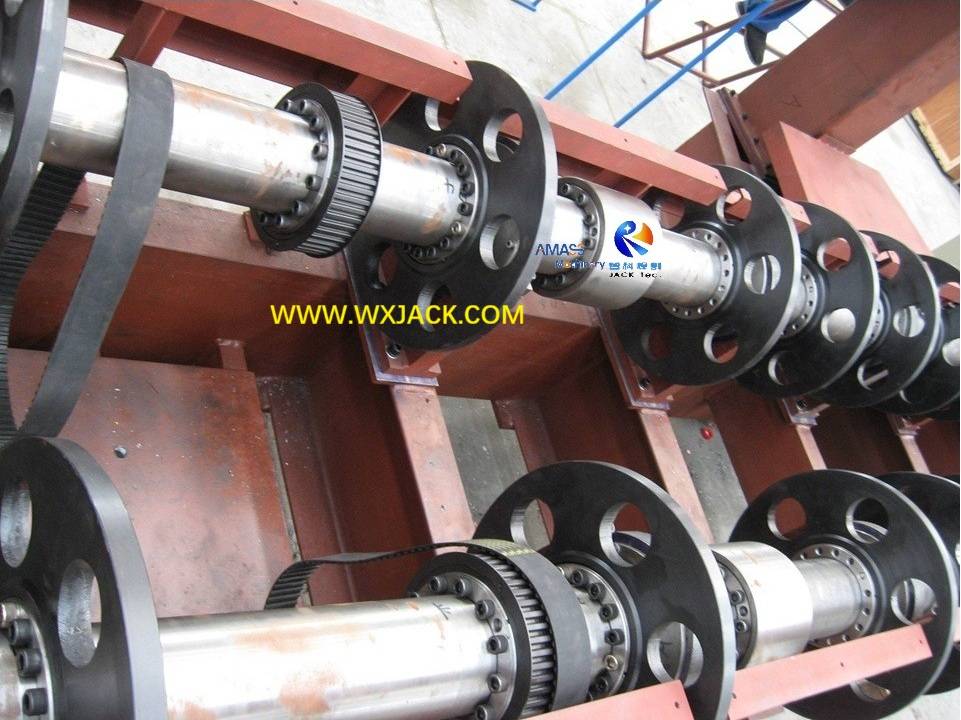

1. Roller ortp Ort на трубах большого диаметра:   ( Рис.2 )

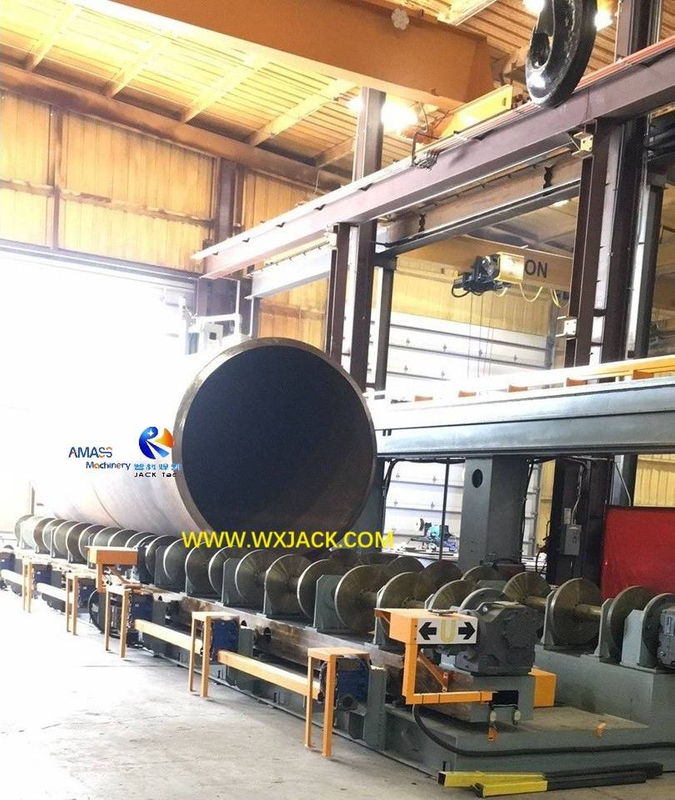

Показанные на прикрепленной 6 ^{-й фото и на фото, в} машине для резки труб большого размера , заготовки прокладываются на массиве вспомогательных поворотных роликов;

2. Что означает 'Simple ' для 3 -й оси 3000/12 Большого размера трубной режущей машины с ЧПУ?

1)   Здесь 'Simple ' означает меньшую ось управления по сравнению с 5 моделями оси и 7 оси;

2) Снятие ниже оси управления из 7 -й оси с ЧПУ.

а)   режущая факельная качания вдоль осевого и радиального направления трубы;

б) разрезание движения факела вдоль радиального направления трубы;

в) , а также регулировка на промежутке поворотных рулонов, поддерживающих трубу;

3) Машина с ЧПУ 3 оси сохраняет контроль при вращении трубы, резке факела вверх и вниз, а ее движение вдоль осевого направления трубы;

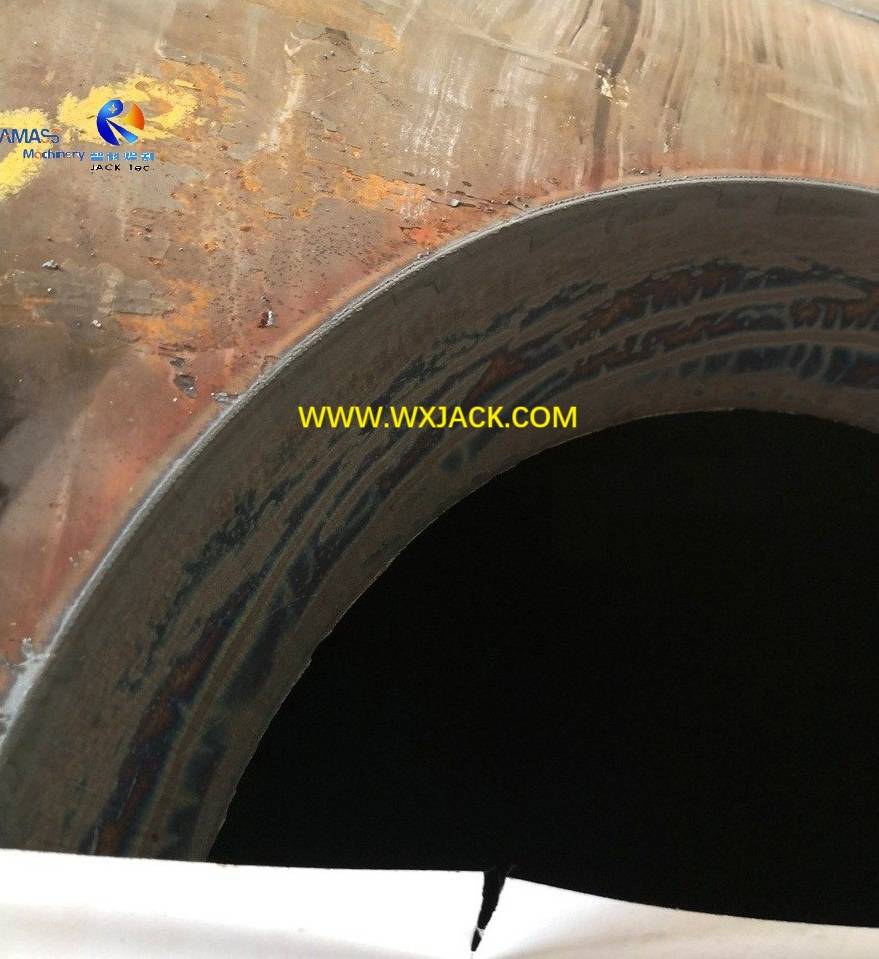

4) Таким образом, машина 3 оси сохраняет основную работу по разрезанию трубы в требуемой длине, разрезанное отверстие в трубе с прямым краем, как показано на прикрепленных фотографиях;

3. Когда выбрать 3 оси, 5 оси и 7 оси с ЧПУ перекрестной режущей машиной?

1) Выбор среди 3 оси , 5 и 7 оси  обычно возникал из -за спроса на разрезание керфа на трубе или нет: необходимо ли это закончить вместе со всей резкой трубки или нет;

2) 7 -оси машина с ЧПУ имеет основную функцию, так и модель 5 оси, но с более деликатным управлением движением поворотных роликов;

3) Обычно трубы, разрезанные 3 -оси с ЧПУ, имеют более тонкую толщину. Потому что тонкая толщина труб трудно иметь скоскую, и обычно нет необходимости.

C. Технические параметры 3 оси 3000/12 Большого размера .
