A. Применение сварочного приспособления и различной специальной сварочной машины:
1. Функции: Сварное оборудование широко используется в широком спектре производственных секторов. Эти сварочные инструменты в основном включают 2 функции:
1) Сварное приспособление : исправляйте прочные заготовки различных структур и размеров во время сварки, особенно нерегулярные элементы структуры;
2) Сварная машина : выполняйте различные сварки, особенно нишевую технику, такую как облицовка ремешка, на разных заготовках, особенно на специальные заготовки, такие как мини-трубки;
2. Общие моменты по техническим функциям:
1) обычно с цепочкой создания стоимости инженерии для заказа: специально разработано на основе спроса клиентов;
2) Обычно сделано приспособление, которое включает в себя многочисленную глубокую связь между разработчиками и пользователями, чтобы получить идеальный эффект.
B. Машина с жесткой всплывающей пропускной способностью:

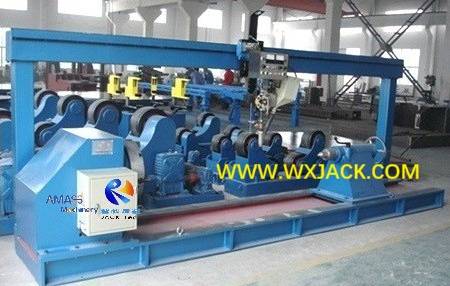

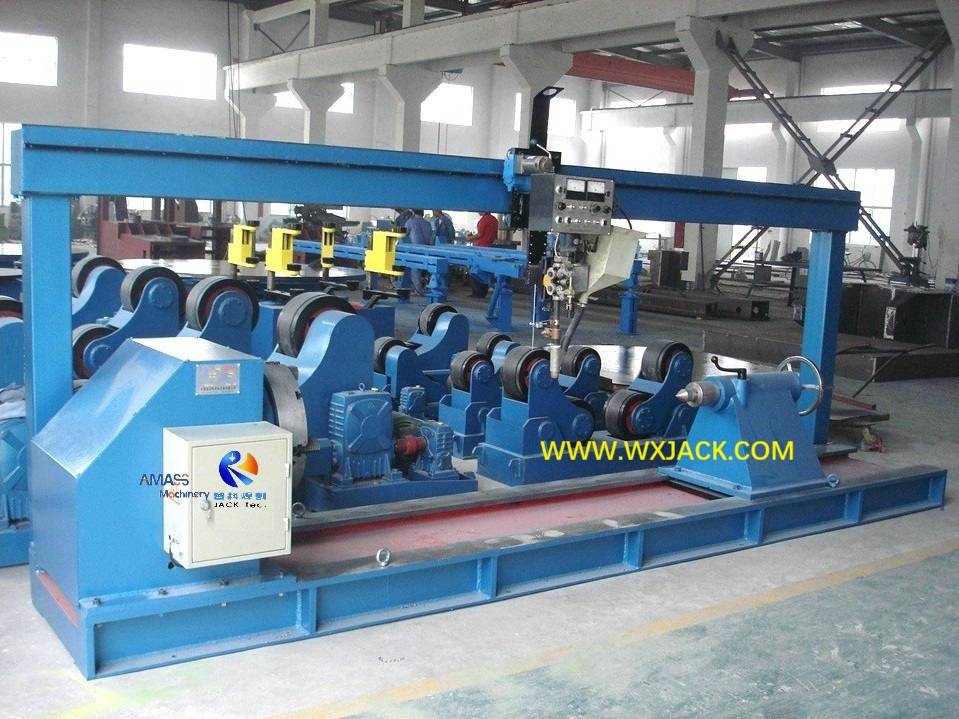

Машина на роликовой сварке на семинаре Wuxi Jack: ( Рис.1 )
1. Использование машины для облицовки на роликовых ремешках:
1) Фон: ролики на холмирующей мельнице обычно демонстрируют проблему износа и изношенного после определенного периода использования. Чтобы он набрал оригинальную твердость и прочность, необходима встроенная сварка или жесткая поверхность;
2) Функция: машина разработана для этой цели: для встроенной сварки или жесткого всплывателя на цилиндрическом корпусе;
3) Техника сварки: либо пила (погруженная дуговая сварка), либо экранированная газовая поверхность;
4) другие заготовки: с заменой сварной головки это сварочное оборудование также может быть применено в продольной или или или окружной сварке вращающихся частей;
2. Технический вид на сварочную машину встроенного ролика:
1) роликовое приспособление: во время работы заготовка заполняется с помощью трех когтя, с его вращающейся скоростью беспрепятственной регулируемой управляемой с инвертором переменного тока-эта вращающаяся скорость также является скоростью сварки;
2) Твердый всплывающее сопротивление: Между тем, вместе с вращением заготовки, сварная головка движется с постоянной скоростью, которая устанавливается в форме равномерного шага и выполняет задание на твердом поверхности на поверхности вращающейся заготовки;
3) другие доступные операции: Для получения дополнительных функций Помимо встроенной сварки, эта машина также может быть оснащена вспомогательными функциями, такими как электрические качели дуги, фрезерное устройство и т. Д.;
4) Различные диаметры: для размещения на изменчивом диаметре заготовки, сварная головка может перемещаться вверх и вниз с двигательным приводом вместе со способностью защиты против Collision;
5) Система электрического управления имеет основные элементы ПЛК и инвертора, реализуя функцию предварительной установки и отображения скорости, оборотов и смещения, удовлетворения спроса на различную технику сварки, что делает высокий рабочий процесс автоматизации этой машины с жесткой поверхностью ролика;
6) амплитуда качания и частота сварной головки в процессе встроенной сварки управляется с помощью специального механизма и контролируется ПЛК;
7) Сварочный проволочный кормление также контролируется с помощью ПЛК, вместе с функцией защиты от операции прекращения, в случае разрыва электрического дуги;
8) Рабочее цикл сварки составляет 100%, что удовлетворяет спрос на долгое время крупной текущей сварки.
3. Структура машины для облицовки на роликовых ремешках:
1) Основные единицы: механическая рама, сварочная система и электрическая система управления;
2) Механическая рама: интегральная сущность, в том числе заготовка, удерживающая кровать, дверь или гандри, запас головы и хвостовой запас;
3) Стациональный гентри служит подвешивающей поддержкой и руководством по движению сварки;
4) Главная акция является фиксированным типом, интегрированным с платой управления электрическим управлением, а также тремя когтями патрона из заготовки;
5) Хвостовой запас может двигаться вдоль машинной кровати, подходящей для различной длины заготовки. Его поперечное движение передается свинцовым видом и руководствуется скользящим кустом;
6) Сварная система машины с жесткой поверхностью ролика:
а) включает в себя: жесткий всплывающий источник питания, консоль управления, сварочную головку и его сварку -проводчик;
б) Консоль управления, сварная головка и его сварка проволоки интегрированы в интегральную единицу движущейся перевозки, двигаясь вдоль гидероулы из каркасной рамы, в процесс встроенной сварки;
7) Система электрического управления имеет свою управляющую плату, подходящую для его головного запаса для легкого доступа, с удаленной панелью для эксплуатационного процесса;
8) Эта машина сделана на заказ , из которых параметры варьируются в зависимости от определенного размера заготовки и соответствующего спроса на жесткий поверхность.
C. Высокая точная сварка сварки для труб:
1. Использование позиционера сварки небольшой трубы:

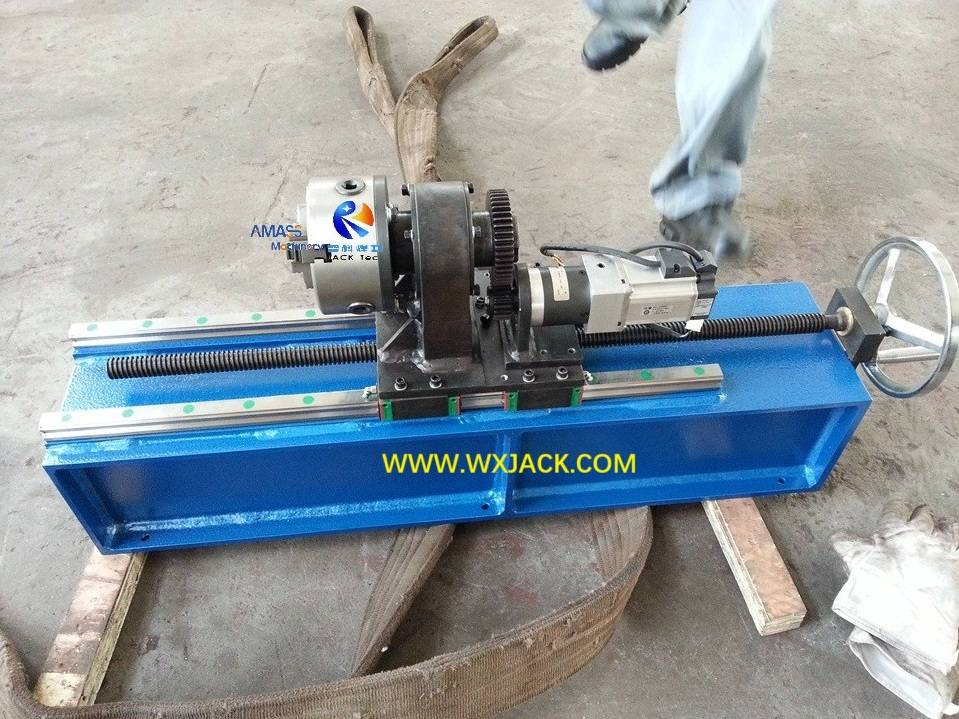

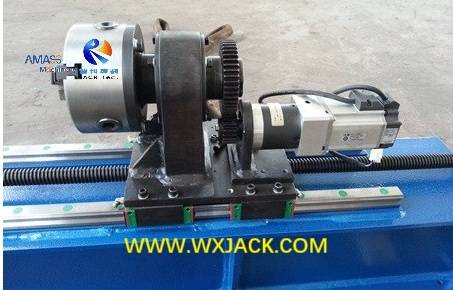

1) Это небольшое сварочное оборудование Wuxi Jack с высокой точностью: ( рис.2 )
2) Фон: это специально созданная небольшая сварочная машина. Он производится для сварочной лаборатории в китайском университете, известной своей сварочной майором и департаментом;
3) Функция и заготовка: для выполнения высокой точной сварки с небольшими трубками с небольшими трубками в диаметре прицел φ10 ~ φ100 мм, толщина ниже 1 мм;
2. Технические функции и параметры позиционера сварки малого трубки:
1) режимы сварки: сварка сварки плазменной сварки , вакуумного электронного луча , , которая обеспечивает сварку высокой точности;
2) Особенности восстания заготовки в стабильном и очень обширном диапазоне скорости:
Быть конкретным,
а) Для мини -трубки диаметром φ6 мм ее вращающаяся линейная скорость составляет 0,834 ~ 1,668 мм/с. , или 50 ~ 100 мм/мин. , или скорость революции 2,65 ~ 5,3 об / мин;
б) Для малой трубки Роторная линейная скорость составляет диаметром φ150 мм ее мин. 0,95 мм/с. , или 57 мм/мин. , или скорость революции 0,12 об / мин;
c) Суммирование, диапазон скорости революции для небольшой точной сварки трубы имеет спецификацию 0,12 ~ 6 об / мин;
3. Структура и работа позиционера сварки мелких труб:
1) Привод: чтобы получить высокую точную сварку на небольших трубах, вводится сервоприводный двигатель , обеспечивая широкий диапазон скорости при постоянном выходном крутящем моменте;

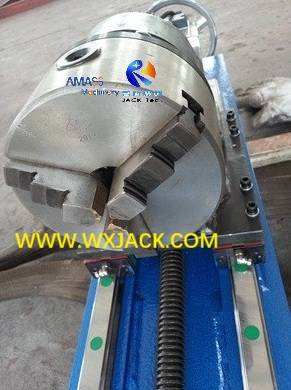

2) Сварное приспособление: небольшая трубка закреплена в приспособлении из трех когтей: ( Рис.3 )

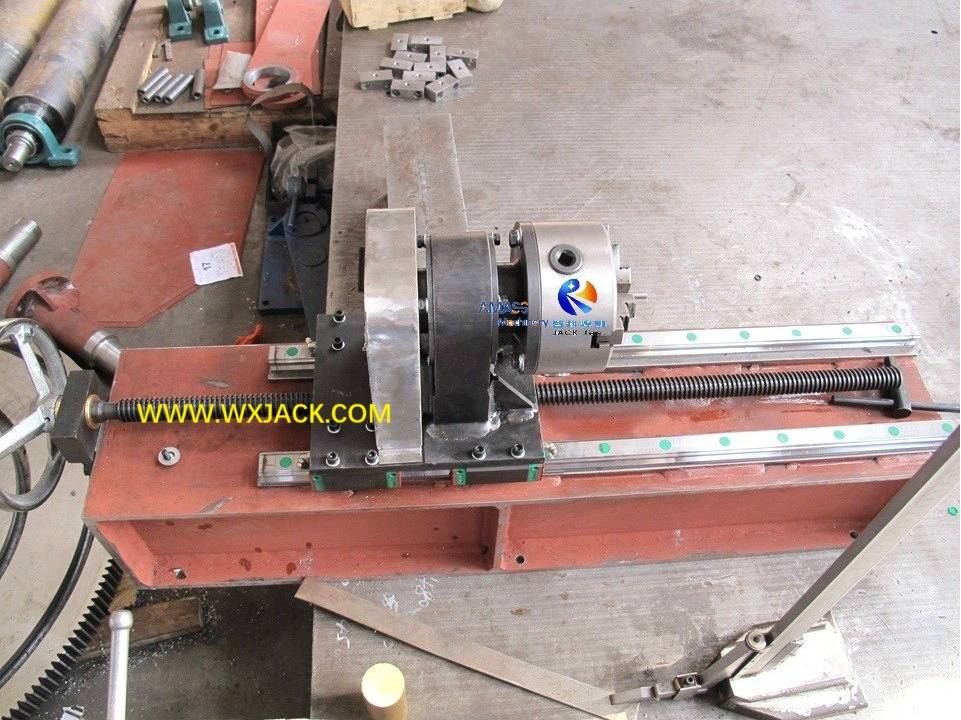

3) Движение: Весь сварка, интегрирующий сервоприводный мотор, патрон и заготовка, можно перемещать вдоль кровати для оборудования, с ручным поворотом посредством маховика и передаваемой через свинцовый винт;

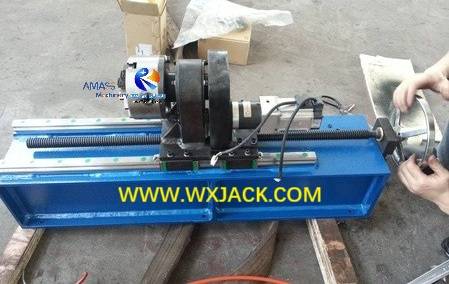

4) Руководство для руководства этим ручным движением имеет высокую точность: ( Рис.4 )
5) Компактный размер: учитывая небольшой размер труб, этот маленький сварщик труб имеет компактный размер и портативен для легкого перемещения;
6) Деликатное и тонкое производство этого специального сварочного оборудования обеспечивает необходимую высокую точную сварку на небольших трубах.
D. Различное приспособление для специального дизайна сварки:

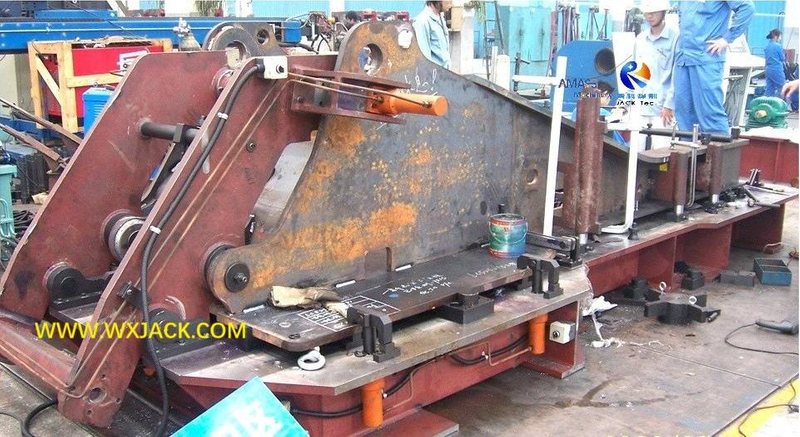

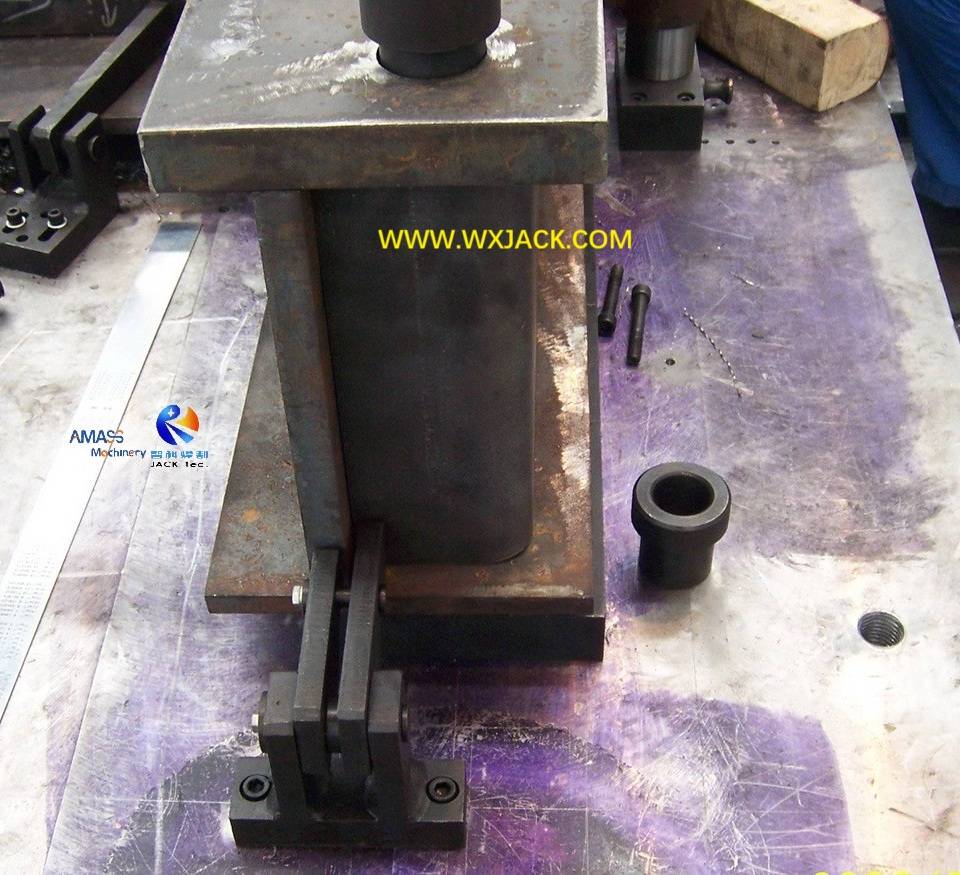

Блок фиксации сварки Wuxi Jack: ( Рис.5 )
1. Функция: По сути, сварка является необходимым ассистентом, поддерживающей на заготовке исправление. Его приложение делает сварку удобной и удобной для пользователя;
2. Характеристика: обычно это специальный дизайн, отличающийся от случая к случаю;
3. Преимущества сварки:
1) В сварочной машине заготовки могут быть расположены и закреплены в идеальном положении для сварки,
2) предоставление самой высокой степени качества сварки;
3) иметь оператора, работающего в наиболее удобном эргономике, в случае ручной сварки;
4) Сварка на нерегулярном шве в нерегулярной форме заготовки, поддерживайте плотно защиту заготовку;
4. Применение сценариев, типичных для сварочного приспособления:
1) сварка из двух или более заготовки, которые требуют точного управления и управления на должности;
2) осмотр на сварку и или собран готовую заготовку, особенно для тех, у кого есть определенное сложное доступ без изменения ориентации, необходимо твердо зажимать заготовку;
3) помимо сварки, также может использоваться на этапах сборки / рисования / тестирования;
5. Промышленности См. Частое применение сварки, включают в себя: транспортное средство, строительное оборудование, стальная конструкция, железнодорожный транспорт, велосипед, мотоцикл, сосуд под давлением, раму и бак, сварка робота, металлическая мебель, сборка оборудования, обработка листового металла, промышленные трубопроводы и т. Д.;
6. Технические особенности сварочного приспособления:
1) Наиболее важной характеристикой является его портное, сделанное во всех случаях применения. Другими словами, каждая партия такого фиксационного блока сварного шва разработана и изготовлена, посвященная только для текущего использования. Нет двух наборов сварочного приспособления с разных рабочих сайтов идентичны друг с другом;
2) Точность сварки сварки:
Отличается конкретной ситуацией применения:
а) какой -то фиксационный блок сварного шва только для исправления заготовки, например, для членов сварной структуры;
б) Некоторые сварочные приспособления создают точность позиционирования толерантности ± 1 мм для его использования, например, для сварки кабины (операционная станция) в строительном оборудовании.
в) в более позднем типе серия передовых технологий должна использоваться в процессе разработки сварки приспособления, таких как 3D -проектирование и валидация, измерение CMM (машина измерения координат) и т. Д.;

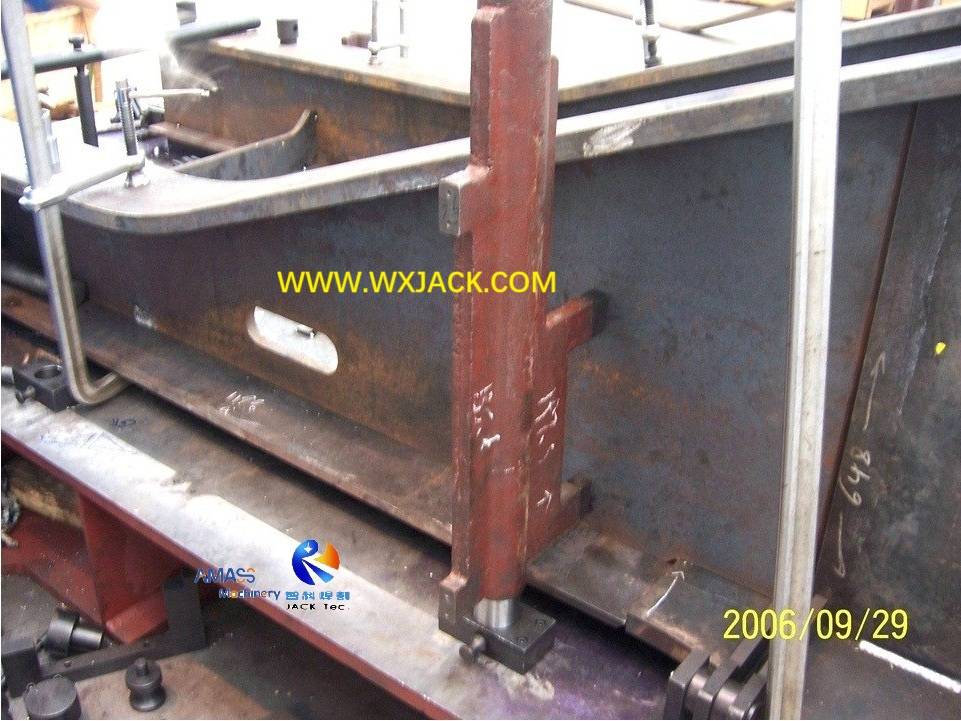

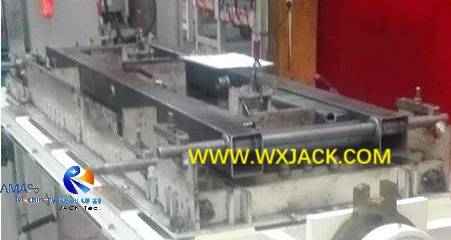

3) Использование сварочного приспособления обычно вручную: он затягивает заготовку с помощью быстрых зажимов : ( Рис.6 )
4) Регулярная проверка: в качестве сложного механизма, особенно тех, у кого высокая толерантность к точности позиционирования, сварки необходимо тщательно поддерживать в его ежедневном использовании, а также профессиональная организация подтверждена в течение ее точности (полгода или каждый ежеквартал).
