Машина для сборки двутавровой балки Z18 с автоматической прихваточной сваркой

Место установки машины для сборки балок Z18 IH:

1) Цепочка создания стоимости: Z18 Машина для сборки двутавровой балки и прихваточной сварки первая фотография сделана на объекте заказчика, на этапе монтажа и ввода в эксплуатацию;

2) Основные блоки: Главный приводной двигатель, гидравлическую насосную станцию ​​и панель управления расположены вдоль основной рамы машины для сборки двутавровой балки.

1.   Краткое описание высокоточной машины для сборки двутавровых балок Z18:

1) Характеристики размера:   Эта модель представляет собой высокоточный станок для сборки двутавровых балок и прихваточной сварки среднего размера, между Z15 и Z20.Он разработан Wuxi JACK на основе обширного исследования рынка и отзывов клиентов:

Обозначение заготовки на машине для сборки двутавровой балки и прихваточной сварки Z18: (Рисунок 1)

2) Наибольшая высота стенки двутавровой балки длина поставленной машины для сборки двутавровой балки Z18 составляет 1800 мм;

3) Модель-аналог Z18  Машина для сборки двутавровых балок:

а) В серии PHJ используется машина для правки сварки двутавровой балки «три в одном». PHJ18 Машина для изготовления двутавровых балок и ЖДЖ8018  Машина для изготовления двутавровых балок;

б) В сериях LHA/LHT/LHC можно использовать аппарат для дуговой сварки под флюсом с двутавровой балкой. Станок для распиловки двутавровых балок LHT;

3)   Технические сильные стороны  Машина для сборки двутавровой балки и прихваточной сварки:

Получение выгоды от точно контролируемого процесса сборки, в том числе:

первый этап  грубый расположение и установка;

б) Второй этап точный примерка (пожалуйста, проверьте два эскиза ниже),

Этот высокоточный станок для сборки двутавровых балок позволяет производить сборку двутавровых балок с высочайшей степенью точности, отвечая самым строгим требованиям заказчика:

Сборка первого этапа: Коробка тяги в машине сборки дальней балки:    (Рис.2)

Точная сборка ступени на машине для сборки двутавровых балок:  (Рис.3)

2.   Краткое описание выравнивания фланцев и стенки с помощью высокоточного аппарата для сборки двутавровых балок и прихваточной сварки серии Z:

1) Гидравлический привод процесса сборки: Из-за необходимости применения больших усилий позиционирование и выравнивание фланцев и стенки в этом случае Машина для сборки двутавровых балок приводится в движение с помощью гидравлической трансмиссии, обе стороны зажимаются и выравниваются синхронно, что обеспечивает точное управление стенкой и полкой двутавровой балки с различными характеристиками:

Гидравлические цилиндры машины для сборки балок IH: (Рис.4)

2) Гарантия точной сборки: В этом высокоточном станке для сборки двутавровых балок автоматическое выравнивание является точным, для партии заготовок одинаковой спецификации нет необходимости каждый раз выполнять регулировку (для медленной регулировки используется эксцентриковый ролик, см. рисунок ниже):

Группа эксцентриковых роликов в  Машина для сборки двутавровых балок:  (Рис.5)

3) Устройство надежной сборки: Во время работы самовыравнивающегося высокоточного аппарата для сборки двутавровой балки и прихваточной сварки серии Z стопорные стойки, приводимые в движение гидравлической системой на краю двутавровой балки, играют роль обеспечения идеального выравнивания кромок стенки и полок:

Стопорные стойки в машине для сборки балок и прихваточной сварки: (Рис.6)

3. Краткое описание узла автоматической точечной сварки высокоточной машины для сборки двутавровых балок Z18:

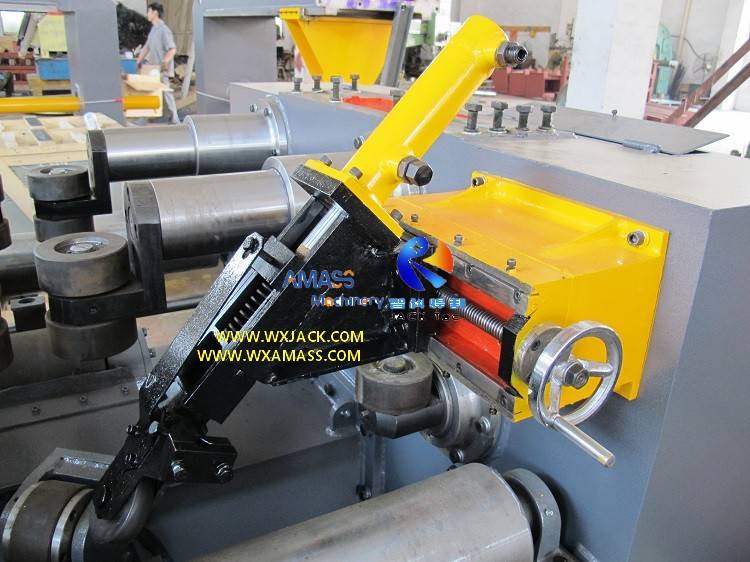

1) Блок отслеживания сварочной дуги машины для сборки двутавровой балки Z18:

Блок отслеживания сварочной дуги автоматической системы точечной сварки в высокоточной машине для сборки двутавровой балки и прихваточной сварки Z18 приводится в движение легким масляным цилиндром, нет необходимости использовать сжатый воздух;

2) СО₂ Сварочный источник питания для сборки двутавровой балки Z18 и машины для прихваточной сварки:

а)  Бренд СО₂ сварочный источник питания оснащенный машиной для сборки двутавровой балки серии Z, имеется два варианта: китайский отечественный HUAYUAN NB-350 и японский Panasonic KR-350;(Пожалуйста, проверьте эскизы ниже)

Китайская компания HUAYUAN CO.₂ Источник сварочного тока в машине для сборки двутавровых балок и прихваточной сварки: (Рис.7)

Япония Panasonic CO₂ Источник питания для сварки двутавровой балки и машины для прихваточной сварки: (Рис.8)

б) Надежность: Обе марки имеют стабильную производительность, которая была протестирована и подтверждена в течение длительного периода использования, что обеспечивает надежную работу машины для сборки двутавровых балок;

в) Разница в цене:   Цена HUAYUAN NB-350 на 40% ниже, чем у японского Panasonic KR-350.

4.   Технические параметры высокоточного станка для сборки двутавровых балок Z18:

Ниже приведены характеристики автоматического высокоточного аппарата для сборки двутавровых балок и прихваточной сварки Z18:
