Фон: На первой фотографии изображена трехосновная машина для производства двутавровых балок, представляющая собой полуавтоматическую сварочную машину HB1800. Линия по производству двутавровых балок.
1) Функция: Полуавтоматическая сварочная линия по производству двутавровых балок HB1800 предназначена для производства сварных двутавровых балок среднего и большого размера в виде отдельной машины для производства двутавровых балок:
- Станок для сборки двутавровой балки Z18;
- Машина для сварки двутавровых балок LHA5Z;
- Машина для правки двутавровых балок серии HYJ800 или YTJ:
Готовая сварная двутавровая балка, изготовленная из Линия по производству двутавровых балок: (Рисунок 1)
а) Гибкая договоренность о модели и количестве машин для производства двутавровых балок;
б) Маневренная компоновка сварочной машины для производства двутавровой балки;
в) Низкие и поэтапные инвестиции. Клиент может совершить покупку на вышеупомянутых трех машинах для производства двутавровых балок либо за один раз, либо комплект за комплектом из наиболее срочных.Это может в значительной степени облегчить финансовое давление.
В ходе презентации линии по производству сварных двутавровых балок HB1800 мы рассмотрим следующие темы:
1) В состав машины для производства двутавровой балки входит (включая вспомогательное оборудование);
2) Количество операторов и ожидаемая квалификация.
Комплекс станка для производства двутавровой балки HB1800 должен охватывать технологический процесс от резки пластины до сборки двутавровой балки, от сварочного аппарата двутавровой балки до машины для правки двутавровой балки.Чтобы быть конкретным,
а) Один комплект станка для резки полосовых пластин с ЧПУ, рекомендуемый пролет направляющих составляет 4000 мм.Поскольку это оборудование общего назначения, а не только линия по производству двутавровых балок, это не типичная машина для производства двутавровых балок:
Уси ДЖЕК CNC-CG4000 Станок для резки полосовых пластин с ЧПУ: (Рис.2)
Полосовая пластина, вырезанная из Станок для резки полосовых пластин с ЧПУ: (Рис.3)
б) Позиция в макете: По этой причине при компоновке линии по производству двутавровых балок станок для резки полосовых пластин с ЧПУ обычно располагается вдали от других типичных машин для производства двутавровых балок;
Один набор Машина для сборки двутавровой балки Z18 с прихваточной сваркой.Мы рекомендуем использовать это оборудование в автоматическом режиме, с самовыравниванием фланцев и стенок и с двумя комплектами CO.2 Источник сварочного тока:
Рабочий механизм машины для сборки двутавровых балок: (Рис.4)
а) Один набор LHA5Z Сварочный аппарат для двутавровой балки с центральным управлением, или один набор бокового управления LHA5C, или один набор T-фрейма LHT;
б) Здесь мы предлагаем центральное управление LHA5Z или LHT, для которого требуется только один оператор:

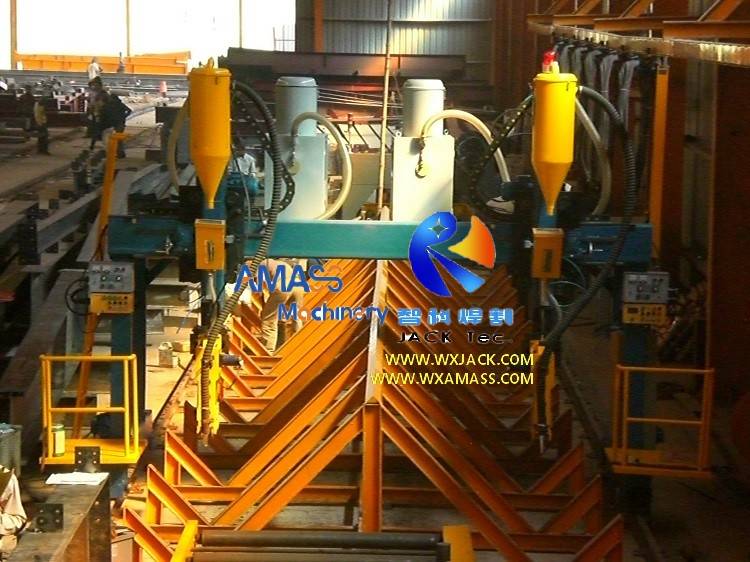

Серия Wuxi JACK LHA Портальный сварочный аппарат двутавровой балки: (Рис.5)

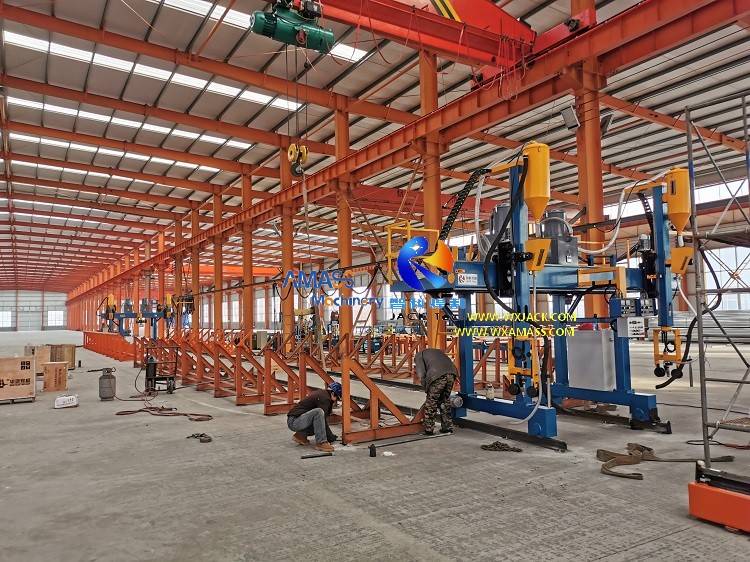

Wuxi JACK LHT модель T-образная рама с открытой структурой Портальный сварочный аппарат с двутавровой балкой: (Рис.6)
а) Один комплект механической машины для правки двутавровых балок HYJ-40 или HYJ-800 может удовлетворить спрос, если толщина фланца не превышает 40 мм: (Рис.7)
б) Модель умеренной скорости: Что касается скорости правки, мы рекомендуем HYJ-40, скорость которой составляет 9000 мм/мин.скорость правки по сравнению с 17 000 мм/мин.машины для выпрямления двутавровых балок HYJ-800 и соответствует предыдущим этапам машины для сборки двутавровых балок со сваркой SAW;
Для перемещения сырья и заготовок между машиной для производства двутавровых балок на линии по производству двутавровых балок необходимы два комплекта передвижного крана грузоподъемностью не менее 5 тонн.
1) С автоматическим оборудованием машины для сборки двутавровых балок и машины для сварки двутавровых балок, как мы предложили выше, количество операторов на этой полуавтоматической линии по производству двутавровых балок HB1800 должно составлять 4 плюс 1, что означает одного оператора на каждую машину и одного оператора на задней стороне. вверх, помощник и поддержка;
2) Операторы автоматической машины для сборки двутавровых балок и машины для сварки двутавровых балок должны обладать знаниями и навыками сварки среднего уровня.
Ниже приведены технические характеристики полуавтоматической линии по производству двутавровых балок HB1800:
Модель | HB1800 Полуавтоматический Сварка Линия по производству двутавровых балок |
Макс.Ширина полотна двутавровой балки | 1800 мм |
Толщина стенки двутавровой балки | 6∽32 мм |
Ширина полки двутавровой балки | 200∽800 мм |
Толщина полки двутавровой балки | 6∽40 мм (также доступна специальная толщина 40–80 мм) |
Длина двутавровой балки | 4000∽12000 мм |
Макс.Вес двутавровой балки | 20 тонн. |
H-балка в сборе | Машина для сборки двутавровой балки Z18 с прихваточной сваркой |
Сварка двутавровой балки | Машина для сварки двутавровых балок LHA5Z, LHA5C или LHT |
Выпрямление полки и/или двутавровой балки в продольном направлении | Механическая машина для правки двутавровых балок HYJ-40 |
Перенос заготовки двутавровой балки между станциями | Туристический кран |
