Высокоэффективный аппарат для сборки и прихватки двутавровой балки серии Z

1.  Ящики для тяг с гидравлическим приводом  Машина для сборки двутавровой балки:

1) Критическая единица: Высокоэффективная машина для сборки двутавровых балок на прилагаемом первом фото была снята с входной стороны, так как вы можете увидеть развернутый в промежутке гидравлический манипулятор;

2) Функция: Он используется для выполнения первого этапа сборки фланцев и стенок двутавровой балки вдоль входного конвейера машины для сборки двутавровой балки;

Тяговый ящик с гидроприводом (манипулятором), оснащенный  Машина для сборки двутавровой балки: (Рисунок 1)

2. Работа на высокопроизводительном станке для сборки двутавровых балок серии Z:

1) Функция и задача: Машина для сборки и прихваточной сварки двутавровых балок серии Z является незаменимой машиной для производства двутавровых балок.Он сочетает в себе два основных этапа установки двутавровой балки и CO.₂ прихваточная сварка в одно оборудование и выполняет эти две задачи за один проход заготовки через машину.В этом отношении данная машина для производства двутавровых балок является по-настоящему высокоэффективной машиной для сборки и прихваточной сварки двутавровых балок:

Технологические этапы, выполняемые на станке для сборки двутавровых балок: (Рис.2)

2) Рабочая станция  Машина для сборки двутавровой балки  Машина для производства двутавровой балки:

Машина для сборки двутавровых балок серии Z обычно используется в автоматическом или полуавтоматическом режиме. Линия по производству двутавровых балок.  Два других основных применяемых станка для производства двутавровых балок:

а) Аппараты для дуговой сварки под флюсом H-лучей серии LHA, LHC и LHT;

б) Серия HYJ и YTJ Машина для выпрямления двутавровой балки;

Готовые рабочие детали поставляются для сварки двутавровых балок различных характеристик с высотой стенки от 1500 до 1800 мм для стандартных моделей машины для сборки двутавровых балок Z15:

Сварная двутавровая балка производится на машине для сборки двутавровой балки: (Рис.3)

3. Режимы работы машины для сборки двутавровых балок серии Z:

1) Режимы работы: Высокоэффективная машина для сборки двутавровых балок и прихваточной сварки Z15~Z20 имеет три режима работы на выбор: АВТО, ОДИНОЧНЫЙ, РУЧНОЙ. Для ознакомления с ним, пожалуйста, посетите раздел продуктов 'Z15~Z20 Автоматизированная машина для сборки двутавровых балок с прихваточной сваркой':

Оператор работает на станке для сборки двутавровой балки Wuxi JACK в мастерской клиента:  (Рис.4)

2) Переключение между тремя режимами работы. в этой машине для производства двутавровых балок используются соответствующие кнопки на подвесном пульте управления оборудованием, как показано на рисунке выше;

3) Панель управления: В предыдущем разделе о продукции мы представили три режима работы высокоэффективной машины для сборки двутавровой балки и машины для прихваточной сварки.Прилагаем, пожалуйста, проверьте подвеску управления для экспортируемой машины.

4. Принцип работы машины для сборки двутавровых балок серии Z:

В этом разделе мы продолжим обсуждение рабочего процесса машины для сборки двутавровых балок с точки зрения управления подвеской:

Панель управления станка для сборки балок IH: (Рис.5)

1) Одиночный режим Работа машины для сборки двутавровой балки:

а) Важность: Одиночный режим является основой нормальной работы машины для производства двутавровых балок. Машина для сборки двутавровых балок;

б) Использование одиночного режима: Убедившись в отсутствии проблем с оборудованием в ручном режиме, сначала выполните пробный запуск в одиночном режиме.Не переходите в режим АВТО;

в) Рабочий режим машины по умолчанию: При условии, что машина для сборки двутавровых балок включена и масляный насос запущен, независимо от того, находится ли машина в ручном или автоматическом режиме, просто нажмите кнопку «Один цикл» на пульте управления, машина для производства двутавровых балок переключится на одиночный цикл. ;

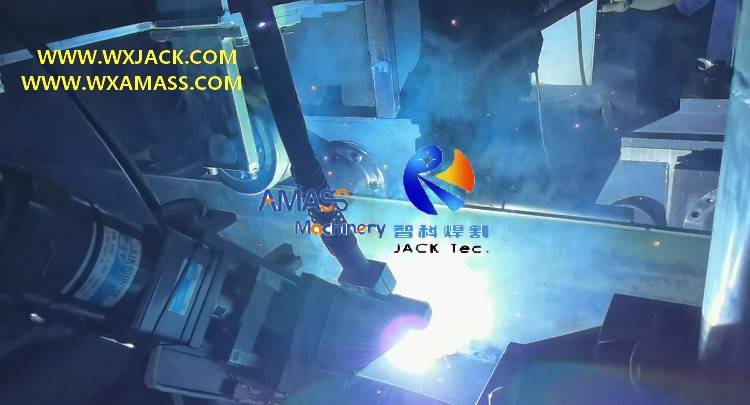

г) Запуск в одном цикле: Нажмите одиночный цикл еще раз, CO₂ начинается прихватка;

д) Продолжайте одиночный цикл: По завершении одиночного цикла в сборке двутавровой балки и машине для прихваточной сварки, если все еще необходимо работать в одном цикле, снова нажмите кнопку «Один цикл»;

е) Переключиться в ручной режим: Если необходимо выйти из одиночного режима, нажмите кнопку «Вручную»;

g) Завершите в одиночном режиме: Когда машина для сборки двутавровой балки завершит сборку цельной части двутавровой балки в одиночном режиме, нажмите кнопку «Вручную» и нажмите «Выходной конвейер вперед», собранная двутавровая балка будет отправлена ​​в назначенное положение;

2) Ручной режим работы машины для сборки двутавровой балки:

Этот режим предназначен для ввода в эксплуатацию и пробного запуска оборудования для проверки его работоспособности.В этом режиме машина для производства двутавровых балок работает как Ручная машина для сборки двутавровой балки серии Z;

3) АВТОМАТИЧЕСКИЙ РЕЖИМ машины для сборки двутавровых балок:

Рабочий путь: Непрерывная работа одиночного режима представляет собой автоматический режим машины для сборки двутавровых балок и прихваточной сварки, как было представлено в первом сегменте.

5. Технические параметры машины для сборки двутавровых балок серии Z:

Ниже приведены характеристики машины для производства двутавровых балок Z15~Z20. Автоматическая высокопроизводительная машина для сборки двутавровых балок с прихваточной сваркой:
