Z15~Z20 Высокоточная машина для сборки двутавровых балок с прихваточной сваркой

1.  Выход  Машина для сборки двутавровой балки и прихваточной сварки:

Полу-Готовая двутавровая балка: Вы можете найти выходные рабочие детали, производимые из Машина для сборки двутавровой балки на первом фото: собрана и сварена двутавровая балка.Это своего рода классическое оборудование для производства двутавровых балок:

Изготовлена ​​двутавровая балка из  Машина для сборки двутавровой балки: (Рисунок 1)

2. Самая заметная особенность высокоточного станка для сборки двутавровых балок:

1) Функция: При работе машины для сборки двутавровых балок «высокая точность» является главным требованием к ее производительности:

Расположение станка для сборки двутавровых балок в цехе: (Рис.2)

2) Задача: Причина в том, что основной задачей этого оборудования для производства двутавровых балок является сборка фланцев и стенки в двутавровую конструкцию и усиление ее прихваточной сваркой;

3) Связанный  Оборудование для производства двутавровых балок:

Таким образом, точная установка на этом станке для сборки двутавровых балок является основой для следующего этапа:

 а)  Дуговая сварка двутавровой балкой под флюсом  Машина;

 б)  Машина для правки фланцев двутавровой балки;

С целью доставки качественной готовой продукции для сварки двутавровой балки.  Неправильная сборка на станке для сборки двутавровой балки приведет к получению некачественной готовой двутавровой балки.

3. Как сделать высокоточный станок для сборки двутавровой балки:

Чтобы обеспечить точную сборку и точечную сварку на высокоточном станке для сборки двутавровых балок Z15~Z20, для успеха необходима изысканная конструкция механизмов этого оборудования для производства двутавровых балок на каждом этапе работы:

1) Черновая сборка с помощью гидравлической тяговой коробки на машине для сборки двутавровой балки:

функция: Как представлено в разделе продуктов 'Машина для сборки двутавровой балки с самовыравниванием Z20 и ручной прихваточной сваркой', во время подачи сырья (фланца и полотна) этот манипулятор с гидравлическим приводом перемещает сырье в правильное положение и плотно зажимает его:

Гидравлические тянущие коробки вдоль входного конвейера машины для сборки двутавровых балок:  (Рис.3)

б) Принцип работы: Два комплекта системы тяг на обоих концах входного конвейера машины для сборки двутавровых балок обеспечивают прочную фиксацию стенки и полки и придание им формы «Т» или «Н» по принципу «Два». точки составляют одну линию»;

в) Источник привода: Система тяги приводится в действие гидравлическим цилиндром и контролируется кнопкой, а не вручную;

2) Точная сборка благодаря блоку самовыравнивания на машине для сборки двутавровых балок:

а) Важность: Это основной узел для окончательной сборки высокоточной машины для сборки двутавровых балок и прихваточной сварки:

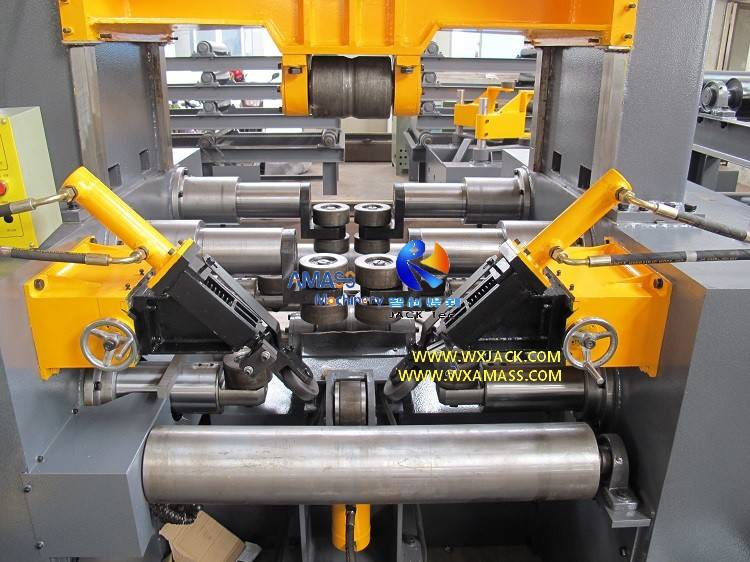

Механизм точной подгонки и прихватки на машине для сборки двутавровых балок: (Рис.4)

б) Структура: В одном комплекте машины для сборки двутавровой балки имеется восемь роликов для самовыравнивания стенки вверху и четыре ролика для самовыравнивания полки внизу;

в) Блок управления: Действия этих выравнивающих роликов контролируются с помощью ПЛК машины для сборки двутавровой балки без вмешательства человека, что обеспечивает точную сборку стенки и полки;

3) Точная настройка с помощью эксцентриковых роликов узла самовыравнивания на станке для сборки двутавровой балки:

а) Обеспечение точности: Чтобы обеспечить максимальную точность сборки в этом высокоточном станке для сборки двутавровых балок, все выравнивающие ролики для выравнивания стенки и фланцев имеют эксцентриковый тип;

б) Эксцентриковые ролики: Вышеупомянутые восемь плюс четыре детали, эксцентриковые ролики, отмеченные квадратом красного цвета, предназначены для выравнивания полотна машины для сборки двутавровых балок, а отмеченные желтым цветом — для выравнивания фланцев:

Эксцентриковые ролики в узле точной посадки станка для сборки двутавровых балок: (Рис.5)

б) Сквозной слот: Как видно на фотографии выше, на поверхности каждой части выравнивающего ролика имеется сквозная прорезь;

в) Точная настройка сборки двутавровой балки: При наличии подходящего инструмента (например, отвертки) выравнивающие ролики могут иметь еще один регулируемый горизонтальный ход на 2 мм для достижения максимально точной степени окончательной сборки.Такая конструкция делает оборудование по-настоящему высокоточным станком для сборки двутавровых балок;

4) Выравнивание стенок и фланцев на машине для сборки двутавровой балки:

Еще одной мерой, принятой для обеспечения точной сборки в этом оборудовании для производства двутавровых балок, является устройство выравнивания стенок и фланцев:

Выравнивание стенки и фланца на машине для сборки двутавровых балок: (Рис.6)

а) Скрытый риск: Представьте, что стенка и полка отправляются в машину для сборки двутавровых балок и укладываются на конвейер для сборки.И предположим, что клеммы перегородки и фланца не совмещены… Это простая проблема, поскольку перемычка и фланец представляют собой две отдельные детали;

б) Действия по выравниванию стенки и полки: Для решения этой проблемы на машине для сборки двутавровых балок здесь используется блок выравнивания клемм.В то время, когда стенка и полка отправляются на нужное место в машине для сборки двутавровой балки, крыло привода цилиндра поднимается (отмечено желтым квадратом на рисунке выше), останавливая клеммы стенки и полки и выравнивая их.Этот механизм вносит еще один вклад в создание высокоточной машины для сборки двутавровых балок;

в) Операция: Управление этим устройством осуществляется с помощью соответствующего тумблера на пульте управления оборудования для производства двутавровых балок:

Панель управления станка для сборки двутавровых балок: (Рис.7)

4. Технические параметры высокоточного станка для сборки двутавровых балок Z15~Z20:

Ниже приведены технические характеристики высокоточного станка для сборки двутавровых балок Z15~Z20 (машина для сборки двутавровых балок):
