Сверхмощная автоматическая сварочная линия HB2000 для производства двутавровых балок

1.     Область применения линии по производству двутавровых балок HB2000 для тяжелого режима работы:

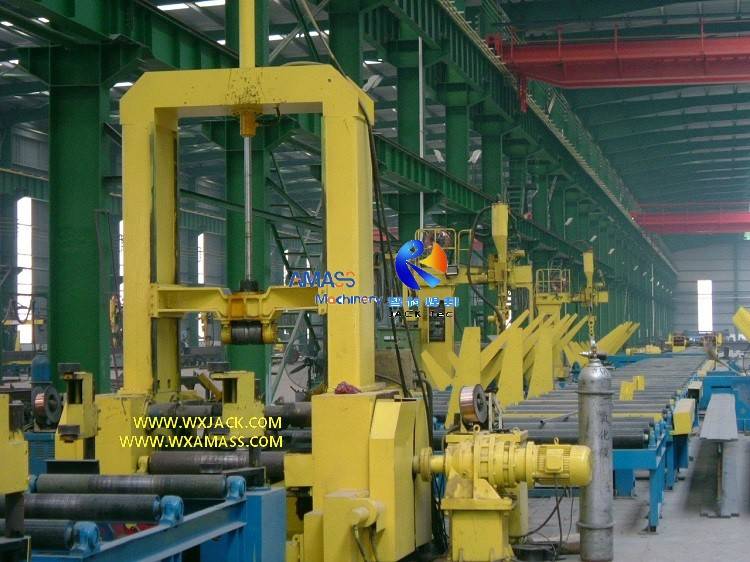

1)      Прилагаемые первая и вторая фотографии представляют собой реальную съемку с воздуха, а также проектный чертеж линии по производству двутавровых балок для автоматической сварки HB2000;

2)      Для развертывания всех машин для производства двутавровых балок этой линии требуется мастерская длиной около 100 м и шириной 24 м для установки.Ожидаемая высота мостового крана составляет 8,55 м.

(Рисунок 1)

2.     Особая точка автоматической линии по производству двутавровых балок HB2000:

1)      Автоматическая линия для производства двутавровых балок HB2000 является крупнейшей в своем роде с точки зрения как технических характеристик машины для производства двутавровых балок, так и соответствующих производимых двутавровых балок;

2)      Предположительно, это также линия по производству двутавровых балок с наибольшими инвестициями.В производстве металлоконструкций эта линия напрямую называется «Линия для тяжелых условий эксплуатации», что является аббревиатурой от «Линия для производства двутавровых балок для тяжелых условий эксплуатации с автоматической сваркой»;

3)      Самая большая сварная двутавровая балка, поставляемая с этой линии для тяжелых условий эксплуатации, имеет высоту стенки 2000 мм.

(Рис.2)

3.     Подробный список станков для производства двутавровых балок, применяемых в автоматической линии для производства двутавровых балок HB2000 Heavy Duty:

В разделе товаров 'HB1500 Высокоэффективная автоматическая линия для производства двутавровых балок», мы даем трехъядерную машину для производства двутавровых балок, используемую в производственной линии двутавровых балок. Ниже приведен подробный список моделей и количества машин для производства двутавровых балок в

полный комплект типичной автоматической линии по производству двутавровых балок HB2000:

1)      CNC4000 Станок для резки полосовых пластин с пролетом 4 м                          1 комплект

2)      Станок для сборки двутавровых балок Z20 с автоматической точечной сваркой         1 комплект

3)      Гидравлическая переворачивающаяся стойка на 90°                                                       3 комплекта/группа

4)      Машина для сварки двутавровых балок LHC колонного типа SAW                      4 комплекта

5)      Дорожная тележка YGJ15                                                                                                                                                                   4 комплекта/2 группы

6)      Гидравлическая переворачивающаяся стойка 60°                                  12 комплектов/4 группы

7)      YF1520 Подвижная гидравлическая переворачивающаяся стойка на 180 °                4 комплекта/2 группы

8)      HYJ Механическая или YTJ Гидравлическая машина для правки двутавровых балок 1 компл.

9)      Транспортный конвейер                                                        1 комплект

4.     Особенности применения линии автоматической сварки двутавровых балок серии HB:

1)      Из всего вышеперечисленного оборудования 1^ул. Набор станков для резки полосовых пластин с ЧПУ представляет собой оборудование общего назначения, которое не ограничивается использованием в автоматической линии по производству двутавровых балок.Все остальные продукты 2^й до 9^й все специализированные машины для производства двутавровых балок;

2)      Сверху видно, что эти машины для производства двутавровых балок в автоматической линии для производства двутавровых балок имеют модульную форму.Клиент может определить конкретную модель машины для производства двутавровых балок для каждого шага в зависимости от размера их двутавровой балки;

3)      Например, 1^ул. Шаг машины для сборки двутавровой балки с прихваточной сваркой может быть Z15/ Z18/Z20, в зависимости от размера стенки двутавровой балки.Это верно и для 3^рд шаг станка для правки двутавровых балок: можно выбрать механический HYJ40 или HYJ800 (для максимальной толщины полки 40 мм) или гидравлический YTJ (для толщины полки до 40~80 мм).   (Рис.3)

5.     Техническое обслуживание станка для производства двутавровых балок на автоматической линии по производству двутавровых балок:

1)      Автоматическая или полуавтоматическая линия по производству двутавровых балок серии HB обычно берет на себя большие рабочие нагрузки (система работы в 2 смены не является редкостью);

2)      В целях обеспечения долгосрочной стабильной работы продуманный план ежедневного технического обслуживания и строгое соблюдение требований имеют жизненно важное значение для высокого уровня работы этих машин для производства двутавровых балок;

3)      В руководстве к каждому комплекту машины для производства двутавровых балок мы даем рекомендации по обслуживанию машины.. Клиент может составить свой план TPM, сочетающий в себе практические условия;(Рис.4)

4)      Например, гидравлическая система станка для сборки двутавровых балок:

а)       Класс гидравлического масла: N32;

б)      Регулярно наблюдайте за уровнем масла в масляном баке;

в)       Пожалуйста, меняйте масло регулярно.Для новой машины для сборки двутавровой балки после первого использования в течение 6 месяцев необходимо заменить новое масло;С этого момента заменяйте масло каждые 6 месяцев.Следите за чистотой гидравлического масла.При нанесении масла используйте сито 120 меш;

г)      При замене масла обязательно сначала опорожните масляный бак и очистите его, а затем залейте новое масло.(Рис.4)

6.     Технические параметры автоматической линии производства двутавровых балок HB2000:

Ниже приведены технические характеристики автоматической линии для производства двутавровых балок HB2000:
