Машина для сварки двутавровых балок с длинной рамой LHT LHT

штат:
Количество:

На первой фотографии, сделанной на объекте заказчика, два комплекта оборудования для сварки двутавровых балок с козловой рамой LHT производства Wuxi JACK развернуты в ряд.Выход заготовки из него показан на втором фото: Сварка двутавровой балки заданного размера.Его структура конструкции выглядит следующим образом:

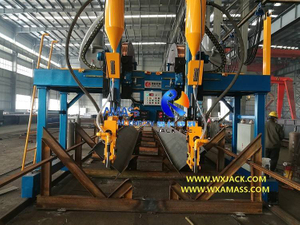

Рис. 1. Портальный сварочный аппарат с двутавровой балкой.



1.     Рабочий комплекс в портальном сварочном аппарате с двутавровой балкой LHT:

1)      Автоматический портальный сварочный аппарат для двутавровой балки (двутавровой балки) для дуговой сварки под флюсом представляет собой комплексную систему, объединяющую управление внешними компонентами в единое управление машиной;

2)      Можно предположить, что качество этих приобретенных единиц играет важную роль в обеспечении качества портального станка для пилы с двутавровой балкой LHA, станка для пилы с двутавровой балкой колонного типа LHC и станка для пилы с двутавровой балкой LHT типа T;

3)      Мы даем представление об источнике питания SAW от HUAYUAN и торговой марки Lincoln в разделе продуктов 'Сварка угловых швов под углом 45° Портальная сварочная машина с двутавровой балкой серии LHA' и 'LHC Тип колонны Высококачественный аппарат для дуговой сварки под флюсом двутавровой балки' соответственно;

4)      Помимо этого, в станке для пилы с двутавровой балкой используется еще один важный внешний компонент — это блок восстановления и рециркуляции флюса, который в значительной степени влияет на качество сварки под флюсом и эксплуатационные расходы.Для этого устройства мы выбрали китайский бренд, а именно местного поставщика продукции LIANTONG в Уси.Мы познакомимся с ним в следующем сегменте.



2.     Блок регенерации и рециркуляции флюса в сварочном аппарате LHT с двутавровой балкой:

Это введение в устройство восстановления и рециркуляции флюса, используемое в наших машинах для дуговой сварки под флюсом колонного, Т-образного и портального типа с двутавровой балкой:

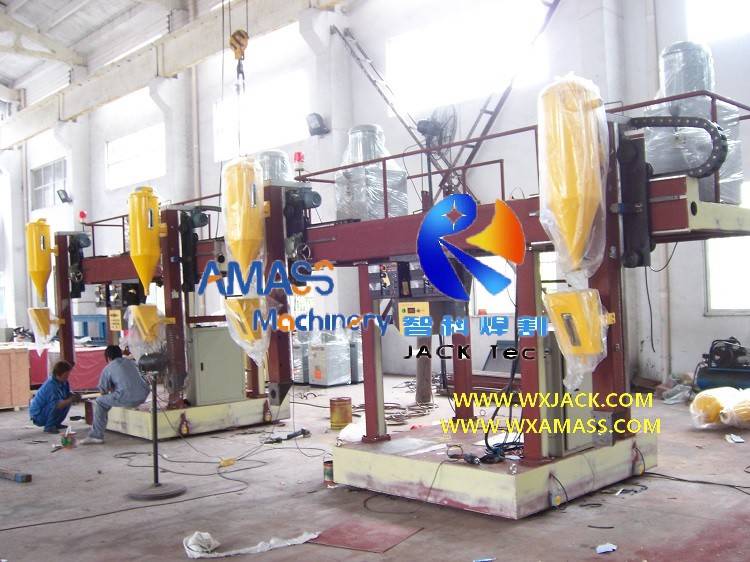

Рис. 2. Портальный сварочный аппарат с двутавровой балкой.

1)    Краткая информация об устройстве рекуперации и рециркуляции флюса в машине для сварки двутавровых балок:

Установка регенерации и рециркуляции флюса типа LTHS-E может использоваться в качестве вспомогательных механизмов для всех видов сварочных процессов, которые включают рециркуляцию флюса для использования, таких как дуговая сварка под флюсом;

2)    Формирование блока восстановления и рециркуляции флюса, используемого в сварочном аппарате с двутавровой балкой.:

Рис. 3. Оборудование для сварки двутавровых балок.

а)       Этот блок состоит из основного корпуса рекуператора, флюсовой воронки, трубы из нержавеющей стали, соединительного шланга и всасывающего наконечника;

б)      Его бункер для флюса установлен на передней поперечной балке Т-образного типа, колонного типа и портального оборудования для сварки двутавровых балок, основного корпуса в верхней части рамы в этих машинах для пилы с двутавровой балкой;

в)       Всасывающий наконечник установлен на переднем конце сварочной горелки;

Рис. 4 Оборудование для сварки двутавровых балок

г)      Соединение между основным корпусом, воронкой для флюса и всасывающим наконечником в этом устройстве осуществляется с помощью труб и шлангов из нержавеющей стали;

д)      Таким образом, он образует полный набор автоматической системы циркуляции, передачи и рекуперации флюса, применяемой в серии оборудования для сварки двутавровых балок;

3)    Принцип работы устройства восстановления и рециркуляции флюса, используемого в станке для пилы с двутавровой балкой:

а)       Работа узла регенерации и рециркуляции флюса контролируется с помощью ПЛК портальной сварочной машины для двутавровых балок LHT;

б)      С помощью двух пневматических клапанов накопительный ковш разделен на три части: приемный ковш, переходный ковш и питающий ковш;

в)       В процессе сварки Т-образной рамы LHT, колонны LHC и портального станка LHA с двутавровой балкой флюсы направляются из улавливающего ковша в питающий ковш через переходной ковш без необходимости отключения всей установки;

г)      Когда объем флюса внутри подающего ковша становится менее 15 кг, блок восстановления подает сигнал тревоги, так что вся система всегда будет нормально работать во время процесса SAW сварочного аппарата с двутавровой балкой;

4)     Для получения более подробной информации об установке, эксплуатации и техническом обслуживании блока рекуперации и рециркуляции флюса, установленного в виде колонны LHC, типа LHT T и станка для дуговой сварки под флюсом LHA Gantry с двутавровой балкой производства Wuxi JACK, клиент может ознакомиться с руководством и схемой вместе с другими техническими документами, поставляемыми вместе с портальным сварочным аппаратом для двутавровых балок.



3.     Технические параметры портальной сварочной машины с двутавровой балкой LHT:

Ниже приведены технические характеристики этого оборудования для автоматической портальной сварки двутавровых балок типа LHT T:

Портальная машина для дуговой сварки двутавровых балок LHT под флюсом (машина для сварки двутавровых балок на пиле)

Параметр

Спецификация

Примечание

Рабочее место оператора

Под Т-образной рамой, между двумя опорными стойками,

стоять на полу

Ширина полки двутавровой балки (мм)

200 ~ 800


Толщина полки двутавровой балки (мм)

6 ~ 40

Можно сделать специально

Монтажная высота стенки двутавровой балки (мм)

200 ~ 2000


Толщина стенки двутавровой балки (мм)

6 ~ 32

Можно сделать специально

Длина H-образной балки (мм)

4000 ~ 15000

Можно сделать специально

Длина направляющей гентри (мм)

18000


Давление газа

0,4~0,6 МПа

Для привода устройства электрообогрева дуги и устройства рекуперации флюса

Блок восстановления и переработки флюса

Количество

2 комплекта

Оснащен источником питания SAW по одному комплекту на каждый

Производительность блока регенерации и рециркуляции флюса

50 кг


Блок регенерации и рециркуляции флюса Пороговое значение тревоги

15 кг
