1) Прилагается комплект CNC-DX3030 для сварки балок с ЧПУ, работающий на предприятии по производству стальных конструкций;
2) Вы можете видеть, что есть кусок балки BOX высотой 800 ~ 900 мм, только что обработанный торец фрезерного станка с ЧПУ;
3) Итак, что может сделать этот комплект фрезерного станка с ЧПУ для обработки торцевой поверхности двутавровой балки?
1) 2й Фото снято на другом объекте заказчика, на той же модели оборудования: комплект фрезерного станка с ЧПУ CNC-DX3030 для торцевой фаски труб;
2) Чтблагодаря мощной функции контроллера ЧПУ, структура заготовки, которая будет торцевать на этом фрезерном станке с ЧПУ, не видит ограничений: Традиционно станок для фрезерования торцевых поверхностей двутавровых балок в основном использовался в производстве стальных конструкций для заготовок двутавровых балок/двутавровых балок/коробчатых балок;
2) Сейчас, с введением контроллера ЧПУ, значение станка для фрезерования торца двутавровой балки расширилось до более широкого диапазона заготовок, из тех, которые сделаны с прямым углом и прямой кромкой, но и 'особые' формы, такие как круглая / косая линия / кривая и т. д., что делает машину станком с ЧПУ для фрезерования торцевой стороны элемента конструкции, оказание услуг для клиентов из всех отраслей промышленности, включающих элемент конструкции трубы / элемент конструкции специальной формы… Например: нефте- и газопровод/химический завод/строительство моста и т. д.;
3) Функция этого Фрезерный станок с ЧПУ для двутавровых балок серии CNC-DX похож на Кромкофрезерный станок серии XBJ/SXBJ/FXBJ: Для обработки торца или кромки перед следующим этапом операции, особенно сваркой;
4) Разница между кромкофрезерным станком и Фрезерный станок с ЧПУ заключается в типе обрабатываемой детали: Элементы конструкции в Фрезерный станок с двутавровой балкой серии DX, по сравнению с металлическими пластинами на кромкофрезерных станках серии XBJ/SXBJ;

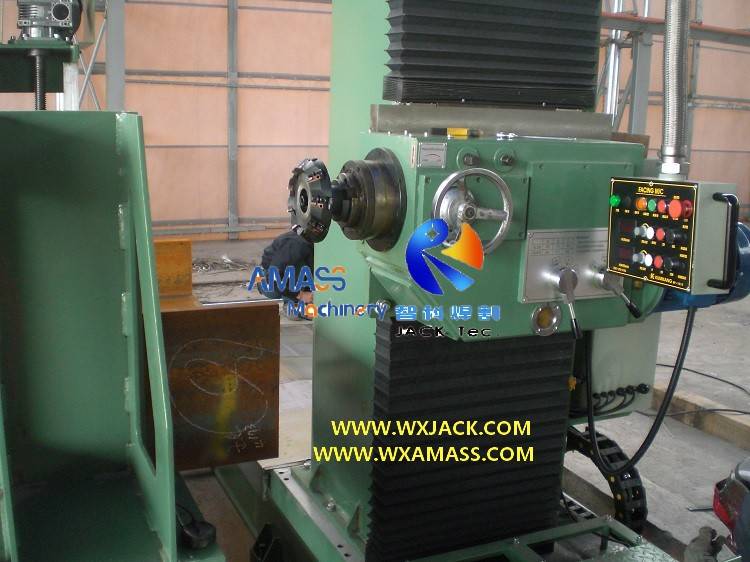

5) Рабочий блок: И кромкофрезерный станок, и Фрезерный станок для торцов труб имеет один и тот же рабочий блок: фрезерную головку мощностью 7,5 кВт/9,3 кВт (см. 3рд Фото).По этой причине, по мнению людей, фрезерный станок с ЧПУ с ЧПУ серии DX / CNC-DX и фрезерный станок для обработки кромок серии XBJ / SXBJ / FXBJ часто напоминают друг друга.
а) Секрет и ответ на этот вопрос кроются в 4й Фото:
б) Замкнутая петля контроля и управления с отрицательной обратной связью, состоящая из системы ЧПУ → Сервоконтроллер → Энкодер → Серводвигатель;
2) По сути, система ЧПУ является «мозгом» предприятия. Фрезерный станок с ЧПУ для труб с ЧПУ серии DX, а сервоконтроллер является «мозгом» системы привода машины.Они работают вместе и общаются друг с другом через интерфейсный порт RS232.Оба блока имеют HMI (человеко-машинный интерфейс) для рабочего персонала оборудования для управления и отслеживания рабочего процесса во время работы ЧПУ серии DX. Фрезерный станок с торцевой поверхностью двутавровой балки;
3) Заготовки стальных конструкций сами по себе не предъявляют строгих требований к точности;Но его работа с торцевой стороны требует точности: На шероховатость поверхности готовой заготовки, которая гарантируется торцевой фрезой фрезерного станка с ЧПУ для торцевых элементов конструкции серии DX, и точность контура обработанного торца, представленную точностью позиционирования, которая гарантируется вышеупомянутой системой управления и привода станка. Фрезерный станок с ЧПУ серии DX;
4) Система ЧПУ серии DX Фрезерный станок с ЧПУ для двутавровых балок мигрировал из Станок для резки полосовых пластин с ЧПУ.По этой причине операционный интерфейс ЧПУ имеет множество инструкций и презентаций для процесса резки и присучивания.С другой стороны, это не влияет на работу фрезерного станка с ЧПУ двутавровой балки серии DX --- операция проще с точки зрения управления ЧПУ, и в рабочем процессе используется меньше команд;
5) В качестве дополнения: 5й Фото показывает, что оператор очищал рабочую площадку фрезерного станка с ЧПУ для торцевой поверхности трубы по завершении одной смены --- Да, операция торцевого и торцевого фрезерования торцевой фрезы двутавровой балки обычно приводит к образованию большого количества отходов, а точные сервосистемы с ЧПУ машины требуют чистой окружающей среды;
6) Несмотря на то, что Wuxi JACK является поставщиком торцевого фрезерного станка с ЧПУ для обработки двутавровых балок, компания Wuxi JACK обеспечивает полную защиту системы управления станком и приводной системы, за лучшие и самые длительные сроки службы фрезерного станка с ЧПУ для двутавровой балки с ЧПУ следует заплатить. внимание на загрязнение машины.
Для этого фрезерного станка с ЧПУ DX3030 для труб и двутавровых балок с ЧПУ:
Нет. | Параметр | ЧПУ DX3030 Элемент конструкции Фрезерный станок с ЧПУ | |
1 | Подходящая заготовка Макс.Размер поперечного сечения Высота × Ширина = | 3 × 3 м | |
2 | Форма сечения фитинга заготовки | Квадратный/прямоугольный/треугольный/круглый/кривой/H ... Все | |
3 | Скорость горизонтального торцевого фрезерования | 0,1~0,8 м/мин | Рабочая скорость, контролируемая контроллером ЧПУ |
4 | Облицовка каретки Скорость холостого хода в горизонтальном и вертикальном направлениях | 1,4 м/мин | Фиксированная скорость |
5 | Скорость вертикального торцевого фрезерования | 0,1~0,8 м/мин | Рабочая скорость, управляется с помощью контроллера ЧПУ |
6 | Направляющая для торцевого фрезерования по осям X и Y |
Точная линейная направляющая для тяжелых условий эксплуатации, установленная на корпус машины | |
7 | Система ЧПУ | СФ-2100С | Пекин STARTFIRE |
8 | Горизонтальный приводной двигатель | 1,5 кВт | Серия сервоприводов Panasonic A6 |
9 | Вертикальный двигатель | 2,0 кВт | Серия сервоприводов Panasonic A6 |
10 | Мощность фрезерной головки | 7,5 кВт | Сделано в материковом Китае |
11 | Революция шпинделя фрезерной головки | 75~420 об/мин | 6-ступенчатая регулировка Revolution |
12 | Диаметр переднего резца | Ø125~250 мм | Ø 200 мм с машиной |
13 | Ход шпинделя фрезерной головки | Д=100 мм | |
14 | Гидравлическая стойка для заготовок | 1 комплект | 1 комплект насосной станции;Количество стоек зависит от длины заготовки |
15 | Спецификация мощности электроэнергии | 3P AC380V, 50 Гц, 15 кВт для материкового Китая |
