DX3040 Станок для торцовки труб с ЧПУ с гидравлическим зажимом заготовки

штат:
Количество:

Заготовка для торцевого фрезерного станка с ЧПУ CNC-DX3040 на первой фотографии представляет собой часть резервуара большого диаметра (2 м).Его торцевая облицовка только что была сделана, и оператор делал чистую работу.В этом разделе давайте получим некоторую информацию об этом.



1. Что CNC-DX3040 торцевой фрезерный станок двутавровой балки может сделать для клиента?

1) Для тех отраслей, где используются объемы труб/трубок/резервуаров различного диаметра от 500 мм до 3–4 м, таких как сосуды под давлением/химические заводы/СПГ (сжиженный природный газ)… Эти заготовки круглой формы обычно требуют полировать обод перед следующим этапом технологического процесса, что особенно применимо для использования этого фрезерного станка с ЧПУ для торцевой поверхности трубы;

2) В настоящее время в производстве стальных конструкций, помимо традиционного сырья двутавровой балки/двутавровой балки/коробчатой ​​балки, также используются различные трубные конструкции, как в случае с первой фотографией.Вы можете найти набор небольших портальный сварочный аппарат в левом углу фото;

3) Фрезерный станок с ЧПУ для обработки торца балки элемента конструкции особенно подходит для обработки заготовок с поперечным сечением, выходящим за пределы прямой стороны и прямым углом (квадратным/прямоугольным).Среди них наиболее часто встречается круглая форма (резервуар/труба/трубка).



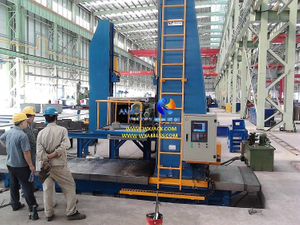

2. Технические характеристики станков для фрезерования торцевых поверхностей элементов конструкции серии CNC-DX:

Мы представили новые и интересные функции с ЧПУ по сравнению с обычным фрезерным станком для двутавровой балки в разделах продуктов ЧПУ-DX3530 и ЧПУ-DX3535, пожалуйста, проверьте.Здесь мы делаем три дополнения:

1) Переключение между метрической системой и английской системой на фрезерном станке с ЧПУ для обработки торцов труб:

a) Это считается неудобным для фрезерного станка с ЧПУ для сварки торцевой поверхности балки с ЧПУ серии DX, который можно без проблем применять во всем мире;

б) Настройкой по умолчанию в ЧПУ является метрическая система.Когда станок используется в странах с английской системой, переключение осуществляется в течение нескольких секунд с помощью программных функциональных клавиш интерфейса управления ЧПУ;

2) Обработка аппроксимации скорости для кривой/круговой трассы в  Фрезерный станок с ЧПУ для торца трубы:

а) Эта функция особенно полезна для торцевого фрезерного станка с ЧПУ, который работает с заготовками круглой формы, как на первой и второй фотографиях;

b) Это относится к способности ЧПУ вычислять соотношение скоростей по осям X/Y в режиме реального времени во время фрезерования торца, так что скорость синтетического вкладыша на круглом следе всегда постоянна, что обеспечивает наилучшее качество торцевой поверхности.Соответствующая трассировка в ЧПУ, пожалуйста, смотрите третий эскиз;

3) Гидравлический зажим заготовки  Фрезерный станок с ЧПУ для торца трубы:

а) Теперь давайте перейдем от контроллера ЧПУ и самого станка к важному и незаменимому узлу гидравлического зажима заготовки.Это не уникально для станков с ЧПУ;

б) Вместо этого все торцевые фрезерные станки элементов конструкции с вертикальным ходом 2 м и менее (DX20xx/ DX15xx/ DX12xx…) должны быть оборудованы такими механизмами для надежного удержания заготовки во время торцевой обработки.;

в) Причина этого в том, что торцевые детали в этих моделях обычно не имеют достаточного собственного веса и не могут выдержать ударную силу, создаваемую фрезерной головкой, и оставаться неподвижными.Таким образом, для этих фрезерных станков с торцевой поверхностью стальной конструкции с ЧПУ следует использовать дополнительные стойки;

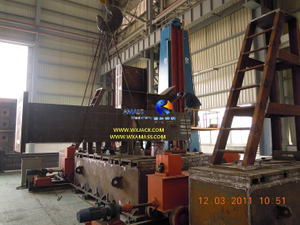

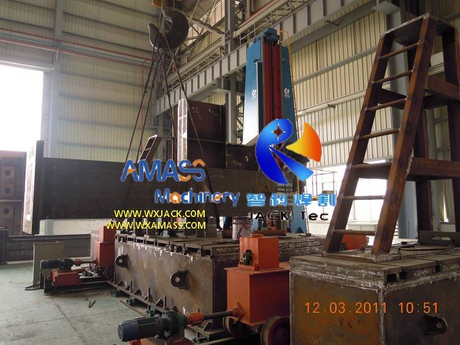

г) Пожалуйста, проверьте 4й, 5й и 6й Фото.Их конструкция зависит от конкретного типа и размера обрабатываемых деталей на станке.Чтобы обеспечить достаточную силу крепления, эти кронштейны для заготовок приводятся в действие гидравлическими цилиндрами;

e) Как видно из фотографий, при практическом применении фрезерный станок для торцевой поверхности балки элемента конструкции серии DX занимает участок земли длиной 3 м (это определяется горизонтальным ходом машины) и шириной 2 м (ширина базовой станины);При этом его заготовочные стеллажи обычно занимают гораздо большую площадь из-за большой длины заготовки, выполненной в виде нескольких отдельных кронштейнов.



3. Технические параметры ЧПУ-DX3040  Фрезерный станок с ЧПУ для торца трубы:

Для этого фрезерного станка с ЧПУ DX3040 для двутавровой балки:

Нет.

Параметр

DX3040 Фрезерный станок с ЧПУ для обработки торцов труб

1

Заготовка Макс.Сечение В × Ш=

3 × 4 м или диаметр 3 м для трубы

2

Применимая форма сечения заготовки

Круглый/кривой/H квадратный/прямоугольный/треугольный/   ... Все

3

Ось X (горизонтальная) Скорость фрезерования торца

100~ 800 мм/мин

На основе технологии облицовки, управляемой контроллером ЧПУ

4

Каретка для торцевого фрезерования Скорость холостого хода в горизонтальном и вертикальном направлениях

1400 мм/мин

Постоянная скорость

5

Ось Y (вертикальная) Скорость фрезерования торца

100~ 800 мм/мин

На основе технологии облицовки, управляемой контроллером ЧПУ

6

Контроллер ЧПУ

Шанхай FANGLING F2300B или 2400

7

Направляющая для торцевого фрезерования по осям X/Y

С тяжелым режимом работы   Прецизионная линейная направляющая, установленная на корпусе машины

8

Горизонтальный серводвигатель по оси X

2,0 кВт

Серия сервоприводов Panasonic A6

9

Вертикальный сервопривод по оси Y

2,5 кВт

Серия сервоприводов Panasonic A6

10

Мощность фрезерной головки

7,5 кВт

Сделано в материковом Китае

11

Революция шпинделя фрезерной головки

75~420 об/мин

6-ступенчатая регулировка Revolution

12

Диаметр переднего резца

Ø125~250 мм

Ø 200 с машиной

13

Индивидуальный гидравлический привод   Стойка для зажима заготовки

1 комплект

1 комплект насосной станции;Конструкция и количество стоек зависит от длины заготовки

14

Спецификация мощности электроэнергии

3P AC380V, 50 Гц, 15 кВт для материкового Китая
