Z15~Z20 Автоматическая машина для сборки двутавровых балок с прихваточной сваркой

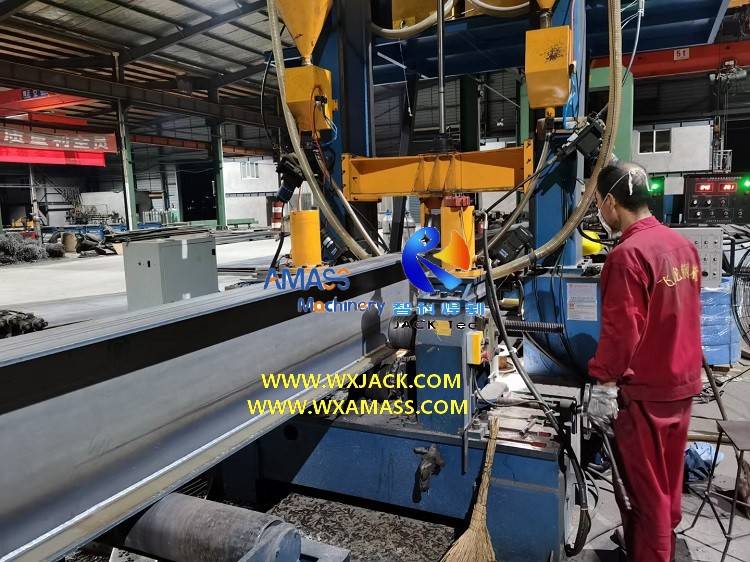

Фон: Автоматическая машина для сборки двутавровой балки и прихваточной сварки на первой фотографии была сделана на автомате.  Уси ДЖЕК  Линия по производству двутавровых балок серии HB экспортируется в Восточную Европу.

1. Применение автоматической машины для сборки двутавровой балки Z15~ Z18:

1 Область применения: Z15~ Z20 — это группа продуктов, в которую входят автоматические машины для сборки двутавровых балок и прихваточной сварки Z15, Z18 и Z20;

2) Цель: Для изготовления полуфабрикатов сварочной двутавровой балки: Собранная и прихваченная.Следующее оборудование после машины для сборки двутавровых балок на автоматической линии по производству двутавровых балок. Аппарат для дуговой сварки под флюсом двутавровой балки LHC, как видно из первого фото:

Сварная двутавровая балка, изготовленная на станке для сборки балок IH: (Рисунок 1)

3) Группа продуктов: Здесь Z15~Z20 относится к группе продуктов автоматической сборки дальнего света с самовыравниванием (автоматическая сборка) и автоматическим CO.₂ прихваточная сварка, реализованная в виде двух комплектов CO.₂ источник сварочного тока в защитных газах, управляемый ПЛК и инвертором в электрической системе управления Машина для сборки двутавровой балки:

Источник питания SAW, оснащенный устройством сборки двутавровой балки и машиной для прихваточной сварки: (Рис.2)

ГМАВ КО₂ сварочный источник питания, оснащенный машиной для сборки балок IH: (Рис.3)

2. Преимущества автоматической машины для сборки двутавровых балок:

Как обсуждалось в предыдущем разделе Ручной станок для сборки двутавровой балки Z15/Z18/Z20 (синоним сварочной машины для сборки двутавровых балок), некоторые преимущества автоматической машины перечислены ниже, но не ограничиваются ими:

1)  Экономия затрат на рабочую силу: Работа автоматической машины для сборки двутавровых балок включает в себя только один оператор вместо двух операторов в ручном станке;

2) Гарантия качества: Стабильное и стабильное качество сборки и сварки по сравнению с ручным управлением на автоматической машине для сборки двутавровых балок;

3) Требование к Оператору:    Меньше требований от квалификации и опыта оператора чем машина для сборки двутавровых балок с ручным управлением, поэтому легче найти подходящих операторов;

По этой причине в настоящее время автоматическая машина для сборки двутавровых балок с прихваточной сваркой занимает все большую долю в производстве двутавровых балок в отрасли стальных конструкций.

3. Электрическая система управления автоматической машиной для сборки двутавровой балки:

Электрическая система контролирует работу машины и обеспечивает автоматический рабочий режим.Ниже приводится краткая информация об электрической системе автоматической машины для сборки двутавровой балки и прихваточной сварки Z15/Z18/Z20:

1) ПЛК в электрической системе управления станком для сборки двутавровой балки:

а) ПЛК является основным элементом системы управления в автоматическом станке для сборки двутавровых балок:

ПЛК в электрической системе управления станком для сборки двутавровых балок: (Рис.4)

б) управление программой ПЛК Сборка двутавровой балки составлена ​​на основе технологического процесса сборки двутавровой балки и машины прихваточной сварки:

Технологическая схема сборки двутавровой балки на станке для сборки двутавровой балки: (Рис.5)

в) Программа ПЛК скомпилирована. на основе вышеупомянутой технологической схемы на автоматической машине для сборки двутавровых балок;

г) Логика управления: Во время работы автоматической сборочной машины двутавровой балки ПЛК выдает команду в виде цифрового сигнала, управляющие функциональные элементы действуют соответствующим образом, выполняя задачи позиционирования стенки и полки двутавровой балки, FOR/RVR входного и выходного приводного конвейера, начала сварки, и т. д.;

д) Удобное обновление: Изменение логики управления станком для сборки двутавровой балки включает только компиляцию программы ПЛК, а не переработку или замену проводной релейной схемы.Это наиболее заметное достоинство ПЛК;

2) Инвертор переменного тока для управления рабочей скоростью машины для сборки двутавровой балки: (Рис.6)

а) Рабочий путь: Главный приводной двигатель, входной и выходной приводной конвейер автоматической машины для сборки двутавровой балки управляются инвертором переменного тока с единой регулируемой скоростью;

б) Регулировка рабочей скорости: В инверторе переменного тока заранее устанавливаются восемь наборов частот (предустановленные), соответствующие восьми сегментам требуемой скорости вращения двигателя для автоматической сборки двутавровой балки и машины для прихваточной сварки;

в) Режим работы с одним циклом: Когда эта автоматическая машина для сборки двутавровой балки работает в одиночном или автоматическом цикле, выходная частота инвертора переменного тока контролируется с помощью ПЛК;

г) Ручной режим работы: Когда автомат для сборки двутавровой балки работает в ручном режиме, выходная частота инвертора контролируется с помощью DIP-переключателя на панели управления станка;

д) Параметры процесса: Инвертор переменного тока, используемый в этих автоматических машинах для сборки дальнего света Z15/Z18/Z20, имеет диапазон выходной частоты 0 ~ 400 Гц, разрешение 0,01 Гц и непревзойденную функцию защиты;

е) Преимущества: Это обеспечивает широкий диапазон регулирования скорости главного привода и конвейера, плавность хода и надежную работу автоматической машины для сборки двутавровой балки.

4. Технические параметры автоматической машины для сборки двутавровой балки Z15~Z20:

Ниже приведены технические характеристики автоматической машины для сборки двутавровой балки и прихваточной сварки Z15~Z20 (автоматическая машина для сборки двутавровой балки):
