Машина для сборки двутавровой балки Z18 с ручной прихваточной сваркой

Фон: Машина для сборки самовыравнивающейся двутавровой балки Z18, изображенная на первой фотографии, устанавливалась и вводилась в эксплуатацию на предприятии Wuxi JACK.

1. Краткое описание использования и рабочих этапов машины для сборки самовыравнивающихся двутавровых балок Z18 с ручной прихваточной сваркой:

1) Готовая заготовка от Z18 H    Машина для сборки двутавровой балки и прихваточной сварки собрана и прихватана двутавровая балка с высотой стенки до 1800 мм:

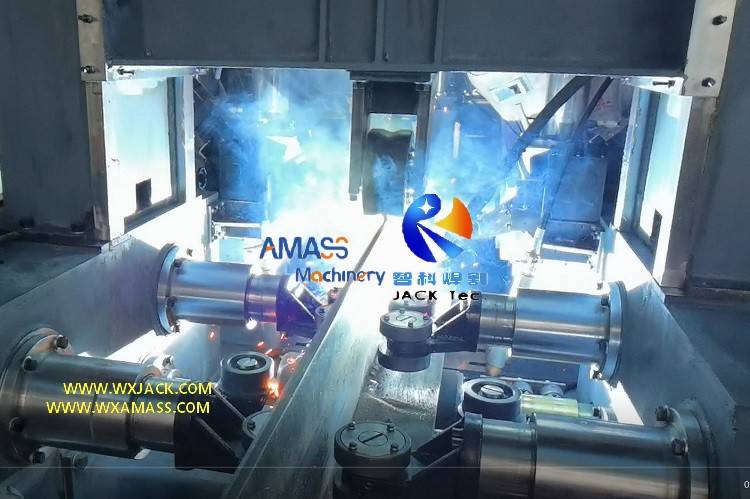

Готовая двутавровая балка производится на машине для сборки двутавровых балок: (Рисунок 1)

2) Последующее оборудование после машины для сборки балок IH:

Готовая заготовка двутавровой балки, доставляемая со станка для сборки двутавровой балки, не является конечным продуктом, который может быть использован непосредственно клиентом;

Собранная и сваренная двутавровая балка должна быть:

а) Выполните сварку SAW Аппарат для дуговой сварки двутавровой балки под флюсом;

б) Затем выпрямиться в Машина для выпрямления двутавровой балки после этого;

3) Сопутствующая модель: Три модели станков для сборки двутавровых балок Z15, Z18 и Z20 с прихваточной сваркой имеют схожие рабочие этапы, которые были представлены ранее в разделе «Продукция».Самовыравнивающаяся двутавровая балка Z15 и машина для прихваточной сварки'.

2. Преимущества и недостатки применения машины для сборки двутавровых балок с ручной прихваточной сваркой:

1) Преимущество машины для сборки двутавра с ручной прихваточной сваркой:

а) О преимуществах ручного CO₂ прихваточной сварки по сравнению с автоматической, во-первых, это относительно меньшие инвестиции в приобретение оборудования для сборки двутавровой балки и машины для прихваточной сварки:

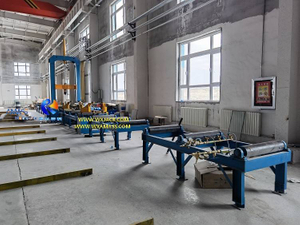

Площадка эксплуатации машины для сборки двутавровой балки и прихваточной сварки Wuxi JACK Z18: (Рис.2)

б) Второй следовательно, требуется меньше работ по техническому обслуживанию и ремонту машины для сборки двутавровой балки: меньше потенциальных проблем из-за удаления ПЛК, инвертора и последующего вспомогательного механического блока из машины для сборки двутавровой балки;

2) Между тем, ручной CO₂ Прихваточная сварка на станке для сборки двутавровых балок также имеет свои недостатки.:

а) Требование к операторам: Необходимо, чтобы два оператора выполняли сварку одновременно (они должны стоять по обе стороны от машины для сборки двутавровых балок и сваривать вместе две части швов с обеих сторон заготовки), а не только один оператор, как в случае автоматического сварочная машина для сборки двутавровой балки:

Вид в разрезе симметричной двутавровой балки машины для сборки двутавровых балок: (Рис.3)

б) Качество сварки: По сравнению с равномерными сварочными швами, полученными в автоматическом CO₂ прихваточная сварка машины для сборки двутавровой балки, ручная CO₂ Прихваточная сварка обычно дает сварную двутавровую балку с явно большим разнообразием, что создает большие проблемы для контроля качества сварочного процесса;

в) Навыки оператора: В связи с этим операторы ручного СО₂ Машина для сборки двутавровой балки прихваточной сварки должна обладать достаточно профессиональными навыками сварки;

3) Применение автоматического и ручного CO₂ Машина для сборки двутавровой балки прихваточной сварки на рынке:

а) Предпочтения отечественных клиентов: Вообще говоря, в Китае до сих пор закупается автоматическая машина для сборки двутавровой балки, ручная CO.₂ Вариант прихваточной сварки выбирается чаще, чем автоматический CO.₂ Версия для прихваточной сварки;

б)  Предпочтения зарубежных клиентов: В то время как для экспортируемой машины для сборки двутавровой балки серии Z, автоматический CO₂ Версия прихваточной сварки находит большее применение.

3. Введен в эксплуатацию станок для сборки двутавровых балок серии Z с прихваточной сваркой:

1) Вспомогательная утилита для машины для сборки двутавровых балок:

Как видно из рабочего процесса машины для сборки двутавровой балки с прихваточной сваркой, в течение одного цикла полного рабочего цикла для одного сегмента сварочного шва заготовка двутавровой балки должна пройти через автоматизированную машину для сборки двутавровой балки два раза. :

а) Первый раз собрали и сварили балку формы ⊥, при этом приварили первую и вторую части швов:

Т-образная балка производится на машине для сборки двутавровой балки: (Рис.4)

б) Второй раз собрали и сварили балку формы 工, приварив третью и четыре части швов:

Эскиз готовой двутавровой балки  Машина для сборки двутавровых балок и прихваточной сварки: (Рис.5)

в) Отдел логистики: Во время этого процесса передвижной кран используется для переворачивания и отправки заготовки формы ⊥ обратно на входную сторону агрегата двутавровой балки и машины для прихваточной сварки.По этой причине автоматическую машину для сборки двутавровой балки серии Z с прихваточным швом необходимо устанавливать на месте, где над головой должен быть доступен ходовой кран;

2) СО₂ Источник питания для прихваточной сварки в машине для сборки двутавровой балки:

а) Правильная модель: Для CO₂ Источник питания для прихваточной сварки, применяемый в машине для сборки двутавровых балок  с прихваточной сваркой, в версии для автоматической сварки мы оборудуем модель с силой тока 350 А отечественной или японской марки:

СО₂ сварочный источник питания, оснащенный  Машина для сборки двутавровой балки и прихваточной сварки:  (Рис.6)

б) В версии с ручной сваркой источник питания обычно подготавливается заказчиком.Так, иногда это 350А, а иногда 500А, оба варианта осуществимы при использовании автоматического станка для сборки двутавровой балки с прихваточной сваркой.

4. Технические параметры машины для сборки двутавровой балки Z18:

Ниже приведены технические характеристики автоматизированной машины для сборки двутавровых балок с самовыравниванием и прихваточной сваркой Z18:
