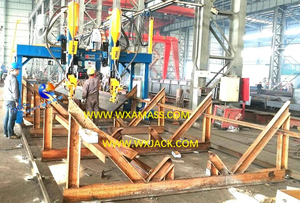

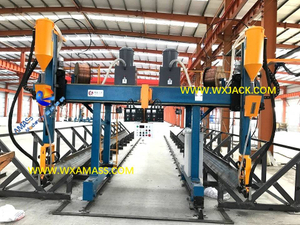

Машина для дуговой сварки под флюсом двутавровой балки с портальной рамой модели LHA производит сварку двутавровой балки (двутавровой балки) с использованием передовой технологии SAW (дуговой сварки под флюсом) с использованием одинарной дуги, двойной дуги или тандемной дуги, в зависимости от требований заказчика или практических условий. (Рисунок 1)
Это относится к 'Один кусок сварочной проволоки генерирует одну сварочную дугу': (Рис.2)
1) При этом типе технологии SAW высота сварки каждого прохода сварочного шва составляет около 10 мм;
2) В таком случае один комплект источника сварочного тока используется для сварки одной заготовки в процессе работы сварочного аппарата с двутавровой балкой портальной рамы;

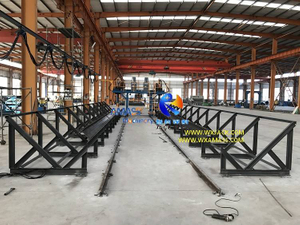

3) Итак, для модели LHA I Beam Gantry Welding Machine (Машина для сварки двутавровых балок типа T LHT Кроме того), один комплект машины должен быть оснащен двумя комплектами источника сварочного тока (поскольку две части двутавровой балки свариваются одновременно в машине): (Рис.3)

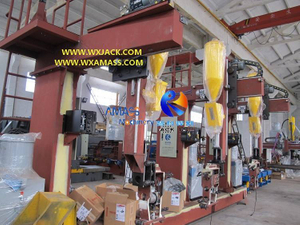

4) Для колонный тип LHC H Beam SAW Machine, один комплект машины должен быть оснащен только одним комплектом источника сварочного тока (поскольку одна часть двутавровой балки сваривается в любой момент работы этой машины для сварки двутавровой балки): (Рис.4)

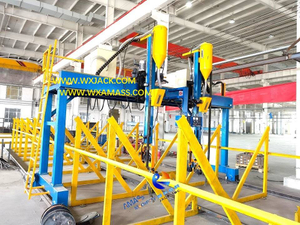

Это относится к 'Два отрезка сварочной проволоки создают двойную сварочную дугу'. При таком типе ПАВ высота сварки каждого прохода сварочного шва может составлять до 20 мм: (Рис.5)
1) По этой причине для двутавровой балки с толщиной стенки более 20 мм (обычно мы называем такие двутавровые балки «толстыми») у клиентов есть два варианта конфигурации портального станка с двутавровой балкой LHA:
2) Либо адаптируется к одинарной дуге, обсуждавшейся в предыдущем сегменте.Машина для сварки двутавровой балки портальной рамы два раза перемещается вперед и назад вдоль рельса и в то же время два раза применяет SAW к двутавровой балке;
3) Или применяет Tandem Arc этого сегмента.При таких условиях машина для дуговой сварки под флюсом двутавровой балки с портальной рамой модели LHA может выполнить сварку под флюсом двутавровой балки под флюсом за один проход.Таким образом, это также удваивает производительность;
4) С введением тандемной дуги для сварки одной детали двутавровой балки следует использовать два источника сварочного тока.Или, другими словами, четыре комплекта источника питания должны быть оборудованы в один комплект машины для сварки двутавровых балок модели LHA (это также относится к машине LHT для сварки двутавровых балок; в то время как для одного комплекта машины для сварки двутавровых балок колонного типа LHC требуется должно быть два комплекта источника питания).

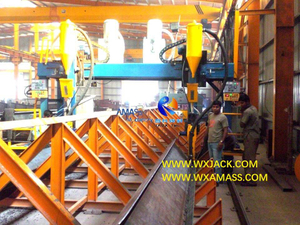

Это относится к 'Два отрезка сварочной проволоки создают одну сварочную дугу'. Он обычно применяется в положении сварки плоских углов в сварочном аппарате двутавровой балки: (Рис.6)
1) Плоская угловая сварка означает, что заготовка располагается горизонтально в горизонтальном положении, а сварочная горелка находится под углом 45°; Сборка двутавровой балки серий PHJ и ZHJ, сварка, выпрямление, интегральная машина разработанный нашей компанией используется с плоской угловой сваркой;
2) Для сравнения, угловая сварка под углом 45°, используемая в машинах для сварки двутавровых балок LHT/LHC/LHA, представляет собой двутавровую балку заготовки, расположенную под углом 45°, в то время как сварочная горелка находится в прямом вертикальном положении вниз;
3) Плоская угловая сварка не так проста, как угловая сварка под углом 45°, с точки зрения получения хорошего внешнего вида сварного шва.Однако с внедрением Twin Arc эта цель может быть достигнута;
4) Кроме того, Twin Arc может повысить скорость сварки примерно на 5%, способствуя высокой эффективности производства на машине для сварки двутавровых балок;

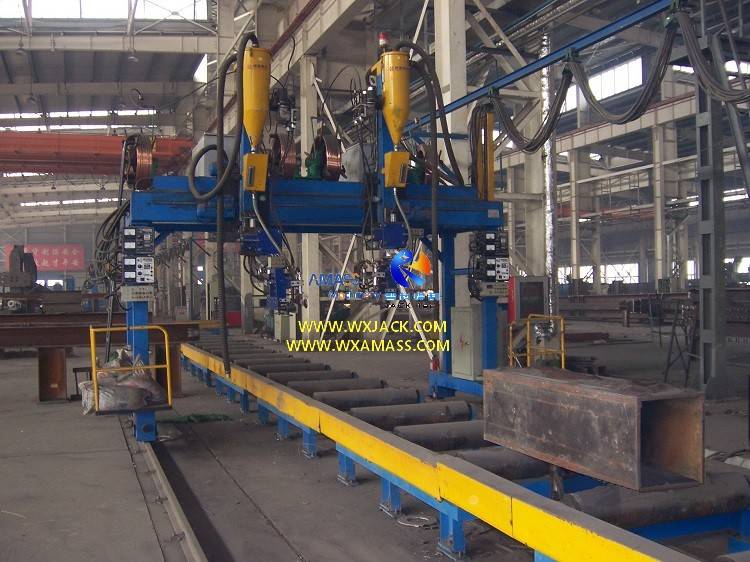

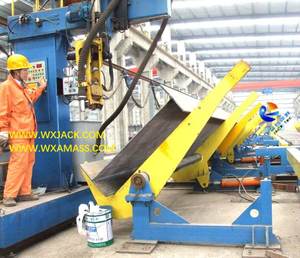

5) Интуитивное сравнение плоской угловой сварки, применяемой в PHJ и ZHJ, для сварки двутавровых балок, выпрямления, интегральной сварки, с угловой сваркой под углом 45 ° (оба типа относятся к дуговой сварке под флюсом), применяемой в колонном типе LHC, LHT T-типе и LHA с большой двутавровой балкой. портальная сварка машина, пожалуйста, проверьте ниже 2 фотографии: (Рис.7,8)
Ниже приведены технические характеристики этого станка для пилы с двутавровой балкой LHA с высокоэффективной портальной рамой:
ЛХА Портальная рама серии I Балка для дуговой сварки под флюсом | ||
Параметр | Спецификация | Примечание |
Ширина полки двутавровой балки (мм) | 200 ~ 800 | |
Фланец двутавровой балки Толщина (мм) | 6 ~ 40 | Можно сделать специально |
Высота стенки двутавровой балки (мм) | 200 ~ 1200/1500/1800/2000 | Зависит от моделей |
Толщина стенки двутавровой балки (мм) | 6 ~ 32 | Можно сделать специально |
H Длина балки (мм) | 4000 ~ 15000 | Можно сделать специально |
Тип сварки под флюсом | Угловая сварка под углом 45° | |
Режим сварки под флюсом | Одинарная дуга, Или тандемная дуга | |
Количество сварочного источника питания | 2 комплекта в случае Single Arc, И 4 комплекта в случае Tandem Arc | Расценки на машины отличаются, как в случае с одинарной дугой и тандемной дугой. |
